Проводка иж юпитер 5: детальная схема подключения и инструкция по ремонту

Отключение аккумулятора

Перед началом работы необходимо отключить аккумулятор, чтобы избежать коротких замыканий и повреждения электроники мотоцикла. Для этого следуйте инструкции:

1. Подготовка:

• Установите мотоцикл на подставку, чтобы обеспечить стабильность и безопасность во время работы.
• Очистите рабочую область от лишних предметов и мусора, чтобы избежать их случайного повреждения.
• Проверьте, что зажигание отключено и ключ вынут из замка зажигания.

Отключение аккумулятора:

• Найдите аккумулятор, который обычно находится под сиденьем мотоцикла.
• Откройте крышку аккумулятора при помощи отвертки или соответствующего инструмента.
• Отсоедините отрицательный кабель аккумулятора, который обычно имеет отметку «-«, с помощью отвертки или ключа.
• Переместите отрицательный кабель в сторону, чтобы избежать случайного контакта с аккумулятором.
• Отсоедините положительный кабель аккумулятора, который обычно имеет отметку «+», с помощью отвертки или ключа.
• Переместите положительный кабель в сторону, чтобы избежать случайного контакта с аккумулятором.

Проверка отключения:

• Убедитесь, что оба кабеля аккумулятора находятся в безопасном положении, не соприкасаются с другими металлическими деталями мотоцикла.
• Проверьте отсутствие искр при прикосновении отсоединенных кабелей аккумулятора к металлическим деталям мотоцикла.

Теперь аккумулятор мотоцикла успешно отключен и вы можете приступить к демонтажу или монтажу необходимых деталей проводки.

Электрооборудование ИЖ Планета 5

Проводка ИЖ Планета 5 включает в себя:

• генератор;
• аккумулятор;
• систему зажигания;
• фонари фар;
• контрольные приборы;
• элементы коммутации.

Генератор

Устройство генератора ИЖ Планета 5:

• регулятор напряжения с выпрямителем БПВ-14-10 — 1;
• ротор — 2;
• статор с обмотками — 3;
• щетки токоснимателя — 4;
• кулачок системы зажигания (батарейной) — 5;
• контактный узел системы зажигания — 6.

Генератор преобразовывает механическую энергию бензинового двигателя в электрическую, чем обеспечивает зарядку аккумулятора. Переменный ток вырабатывается 3 обмотками и подается на выпрямитель, который преобразует его в постоянный. В качестве возбудителя используется дополнительная катушка.

Фотогалерея: генератор ИЖ Планета 5 и его устройство

Генератор ИЖ Планета 5

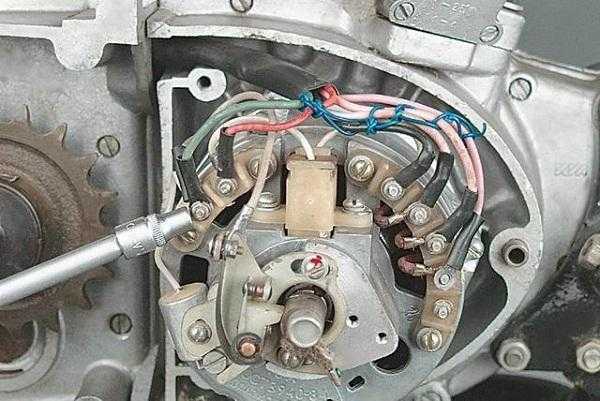

Устройство генератора

Аккумулятор

Для снабжения всех компонентов требуется маломощный накопитель энергии именно на 12 вольт, так как в ИЖ Планета 5 отсутствует стартер. Задача свинцово-кислотного аккумулятора только подать напряжение на систему зажигания и обмотку возбуждения генератора во время пуска.

Аккумулятор

Система зажигания

В ИЖ Планета 5 катушка зажигания преобразовывает низковольтное напряжение в высоковольтное и передает его на свечу. Та, в свою очередь, отвечает за искру, которая детонирует топливо. Чтобы детонация происходила только в нужном положении поршня, существует прерыватель зажигания.

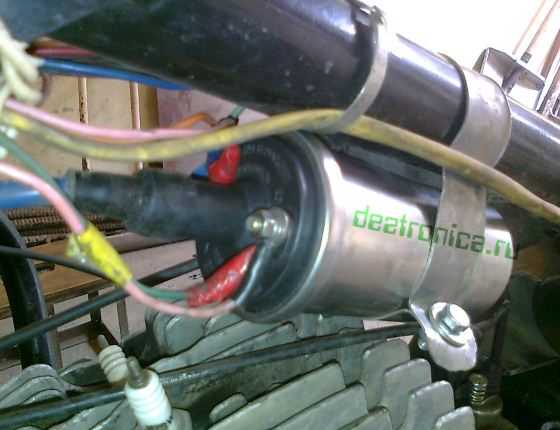

Система зажигания

В заводской комплектации в этой модели установлена классическая система зажигания, которая требует периодической зачистки контактов прерывателя и регулировки зазора между ними.

Установка бесконтактной СЖ на мотоцикл даёт:

• своевременное мощное искрообразование;
• снижение уровня вибрации;
• уменьшение расхода топлива.

Контрольные приборы

На мотоцикле стоят следующие контрольные приборы:

• тахометр, на котором находятся контрольные лампочки головного света и поворотов;
• спидометр, показывающий общий и суточный километраж;
• указатель температуры силового двигателя;
• вольтметр.

Контрольные приборы

Лампы фонарей фар и приборной панели

В качестве светотехники и для подсветки приборной панели устанавливаются обычные лампы накаливания. За подачу электроэнергии с аккумулятора к лампам отвечают элементы коммутации.

В цепь головного света входят лампы:

• головного света фары (35 ватт);
• стояночного света фары (4 Вт);
• контрольная — синего цвета включения (2 ватт);
• заднего стоп-сигнала (15 Вт).

Передняя фара

Элементы коммутации

Элементы коммутации — это различного рода переключатели, которые замыкают либо размыкают электрическую цепь. В действие могут приводиться при помощи клавиш на приборной панели (например, поворотники) либо за счет датчиков.

В ИЖ Планета 5 к элементам коммутации относятся:

• переключатели поворотов;
• клавиша сигнала;
• переключатели ближнего/дальнего света фар;
• датчик нейтральной передачи;
• замок зажигания;
• датчики ножного и ручного тормоза.

Иж Юпитер-5 регулировка зажигания: подробное описание

В этой статье подробно описывается тема: Иж юпитер-5 регулировка зажигания, но начнем немного с предисловия.

Если сейчас на дорогах преобладают мотоциклы заграничных производителей, то буквально лет 20-30 назад по нашим дорогам ездили исключительно отечественные Иж “Юпитер” и “Планета”. 2 года разницы выпуска, идентичный внешний вид, различий в них не так много, но все-таки Юпитер-5 выигрывает за счет двухцилиндрового двигателя и его облегченного запуска.

Основные составляющие:

• Двухтактный, двухцилиндровый 347,6 двигатель;
• Воздушная или жидкостнаясистема охлаждения;
• Механизм отключения сцепления в автоматическом режиме;
• Тормоза барабаны;
• 18 колеса;
• На руле обычная приборная панель (спидометр, лампочка зажигания и т.п.);
• Два амортизатора.Настройка зажигания на Иж Юпитер 5 должна производиться с соблюдением всех правил. Для этого необходимо знать точный алгоритм действий при проведении данного мероприятия. Поэтому в данной статье мы подробно опишем как выставить зажигание на иж юпитер-5.

Настройка контактного зажигания на Иж Юпитер — 5

Рассмотрим поэтапно, как настроить контактное зажигание на данном аппарате:

1. Выставить поршень нужного цилиндра:— вставить отвертку в цилиндр

   — прокрутить коленвал, придерживая отвертку

2. Взять линейку и поставить рядом с отверткой.
3. Провернуть коленвал, пальцем придерживая вниз отвертку, чтобы она стояла ровно. Находим мертвую точку.
4. Провернуть коленвал в обратную сторону (на 1,5-2 мм).
5. Искра образуется, когда кулачок размыкается, найти два регулировочных болта.
6. Взять лампочку с двумя контактами, один соединить с массой, другой с контактом.
7. Включить замок зажигания.
8. Нужно найти момент, когда лампочка загорится (в тот момент, когда она загорается, происходит запуск), а когда она гаснет, контакт наоборот замыкает.
9. Выключить зажигание, проделать и отрегулировать то же самое со вторым цилиндром

Регулировка зажигания Иж Юпитер — 5

После того как все манипуляции по настройке сделаны, приходит черед операции под названием Иж Юпитер-5 — регулировка зажигания.

Лучше производить от следующих устройств:

• Прибор К-25 — имеет индикаторную головку, который заходит в отверстия под свечи или втулки и воротка с делениями из инструмента
• Лампы 12 В, 2 Вт — с их помощью можно определить момент размыкания необходимых контактов прерывателей. Лампа должна быть подключена к массе и клемме прерывателя соответствующего цилиндра (для этого используют лампы с проводами на конце), на котором регулируется опережение зажигания.

Зажигание от скутера

Зажигание от скутера на Иж юпитер может работать без аккумулятора. Перед тем как его настраивать нам понадобится три детали:

• Коммутатор от скутера;
• Катушка зажигания;
• Индуктивный оригинальный датчик (должен иметь выход на один провод).

Коммутатор постоянного тока питается от сети 12 Вт, также бортовая сеть мотоцикла 12 Вт, коммутатор имеет 4 провода, из них первый — плюс, второй — минус, третий — на катушку, четвертый — на индуктивный датчик. Минусовой провод с коммутатора надежно подключаем к минусовому проводу с мотоцикла (массе), плюсовой провод, который идет к штатной катушке, подключаем к плюсовому проводу коммутатора.

https://youtube.com/watch?v=neRzLCfuJv0

Подключение катушки зажигания:

• минусовой провод подключаем к массе мотоцикла;
• второй провод протягиваем к коммутатору и подключаем к выходу под катушку

Чтобы не тянуть дополнительный провод на индуктивный датчик через весь двигатель можно воспользоваться проводом, который соединял контактную группу и штатную катушку зажигания.

Для этого нужно взять с коммутатора провод, который идет на индуктивный датчик, и подключить к проводу, который шел к штатной катушке. Далее убираем конденсатор и подключаем индуктивный датчик

Выставлению крышки генератора необходимо особо уделить внимание. Нужно чтобы она была нормально установлена и ничего не задевала при вращении

Для этого необходимо немного укоротить кулачок, также сделать на нем насечки, которые предотвращают проворачивания самого модулятора. Также стоит соблюдать параметры зазора между модулятором и индуктивным датчиком, который должен быть в пределах 1-1,5 мм. При установке зажигания нужно знать, что искра бьет в момент выхода модулятора из датчика, а не на входе.

Детальная электросхема мотоцикла

Детальная электросхема мотоцикла представляет собой подробную схему с расшифровкой проводки, которая позволяет понять и контролировать работу электрооборудования мотоцикла Иж Юпитер 5.

На электросхеме изображены все электрические компоненты мотоцикла, такие как аккумулятор, генератор, стартер, свеча зажигания, фары, указатели поворота, задний фонарь и др. Каждый компонент обозначен специальным символом, а провода, соединяющие компоненты, обозначены линиями разных цветов.

С помощью электросхемы можно определить, какие компоненты электрооборудования отвечают за определенные функции на мотоцикле. Например, можно узнать, какой провод отвечает за включение передних фар или какие провода соединены с кнопкой стартера.

Детальная электросхема мотоцикла особенно полезна для механиков и электриков при обслуживании и ремонте мотоцикла. С ее помощью можно быстро и точно выявить причину неисправности электрооборудования и произвести необходимые ремонтные работы.

Использование детальной электросхемы мотоцикла поможет сэкономить время и избежать ошибок при обслуживании и ремонте мотоцикла Иж Юпитер 5.

Процесс установки

Времени на замену зажигания понадобится не много, от силы сутки. Необходимые детали можно извлечь из автотранспорта «Ока». Зажигание электронного типа представляет собою совокупность проводов, генератор, двух выводную катушку зажигания, датчик Холла и коммутатор.

Непосредственно на самом генераторе никаких изменений делать не нужно. Просто нужно извлечь кулачки и где есть место, прикрепить датчик Холла

Очень важно, чтобы пластина-модулятор проходила через прорези самого датчика. Благодаря пластине-модулятору и обеспечивается налаженная работа зажигания

Нестабильное искрообразование зачастую вызвано неверной конструкцией, так называемого замыкателя магнитного потока. В таком случае нужно внимательно изучить его размещение по соотношению к датчику. Перекрытие магнитопровода либо магнита недопустимо в открытом состоянии замыкателя, в то время как закрытое состоянии замыкателя подразумевает полное перекрытие этих двух элементов. Если же это не так, то скорее всего от датчика будут исходить слабые сигналы для коммутатора. В результате будет наблюдаться нестабильная работа двигателя.

Для изготовления модулятора понадобится стальной диск с вырезом 0.8-1 мм

Важно придерживаться соотношения периодов закрытого к открытого, как 2:1. Угол выреза в модуляторе зависит от типа основного силового агрегата

Если основной силовой агрегат 1-цилиндровый, то угол равен 120 градусов. На 2-х цилиндровых моторах соблюдается угол 60 градусов. Ширина выреза начинается от 11 мм и больше, но никак не меньше. Также следует знать: искра возникает при «открытии» модулятором датчика. Это очень важно во время монтажа момента зажигания.

Перед установкой электронного зажигания на мотоцикл ИЖ Юпитер 5 проверьте отсутствие больших люфтов на вале генератора. Если они есть, следует выполнить замену подшипников генератора, дабы избавится от «болтанки».

Настройка контактного зажигания на Иж Юпитер — 5

Рассмотрим поэтапно, как настроить контактное зажигание на данном аппарате:

1. Выставить поршень нужного цилиндра: — вставить отвертку в цилиндр — прокрутить коленвал, придерживая отвертку
2. Взять линейку и поставить рядом с отверткой.
3. Провернуть коленвал, пальцем придерживая вниз отвертку, чтобы она стояла ровно. Находим мертвую точку.
4. Провернуть коленвал в обратную сторону (на 1,5-2 мм).
5. Искра образуется, когда кулачок размыкается, найти два регулировочных болта.
6. Взять лампочку с двумя контактами, один соединить с массой, другой с контактом.
7. Включить замок зажигания.
8. Нужно найти момент, когда лампочка загорится (в тот момент, когда она загорается, происходит запуск), а когда она гаснет, контакт наоборот замыкает.
9. Выключить зажигание, проделать и отрегулировать то же самое со вторым цилиндром

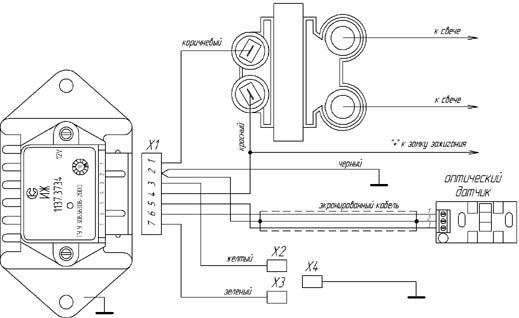

Бесконтактная система зажигания

Схема электропроводки ИЖ Юпитер 4 имела еще одно отличие от мотоциклов прошлых лет выпуска, например от схемы проводки ИЖ Юпитер 3.

На него устанавливалось бесконтактное электронное зажигание, позволявшее улучшить все рабочие характеристики:

1. Мощность двигателя возросла на 3 л.с.,
2. Появилась возможность эксплуатировать мотоцикл даже с «подсевшим» аккумулятором.

Настройка угла опережения зажигания

В отличие от классической схемы контактного зажигания, как в электропроводке Ява 350 где время размыкания контактов можно определить и отрегулировать с помощью сигнальной лампочки, в бесконтактной системе зажигания (БСЖ) подобные методы неприменимы.

Наглядная инструкция по настройке угла опережения зажигания БСЖ

Предостережение: Проводка ИЖ Юпитер 4 не предназначена для проверки высоковольтного провода на искру – только на свече, прислоненной к «массе». Дело в том, что слишком большое расстояние провода от массы спровоцирует скачок напряжения во вторичной обмотке катушки, и разряд выведет ее из строя. Как правило, подобный «эксперимент» выводит из строя и выходной транзистор коммутатора, что автоматически приводит к его отказу.

Для выставления угла опережения зажигания необходимо:

1. присоединить своими руками вольтметр в цепь с датчиком Холла. Провод «+» подключите к контакту №2, а «-» присоедините к №3,
2. провернуть коленвал в положение, соответствующее моменту искрообразования в одном из цилиндров,
3. включить зажигание,
4. провернуть модулятор до изменения показаний вольтметра,
5. скачок напряжения соответствует моменту разряда БСЖ,
6. зафиксировать положение модулятора с помощью крепежного болта,
7. повторить операцию для второго цилиндра.

Схема проводки на ИЖ Юпитер 4 со штатным вольтметром

Совет: Используйте вольтметр сопротивлением 10-50 кОм, оснащенный шкалой не менее 15 В. Такой вольтметр позволит более точно считывать показания.

Электронный коммутатор

Особенностью бесконтактной системы зажигания является электронный коммутатор. По сути, на всех без исключения мотоциклах и автомобилях, оснащаемых трехфазным асинхронным генератором с электромагнитным возбуждением он абсолютно одинаков.

Фото электронного коммутатора на ИЖ со снятой крышкой

Поэтому, установка на мотоциклы ВАЗовских коммутаторов – не прихоть или «глупость», а совершенно обоснованный с точки зрения электрики подход:

1. принцип действия у них одинаков,
2. параметры работы схожие,
3. габаритные размеры допускают монтаж на мотоцикле в ящике для инструментов.

Справочно: вдобавок ко всему, цена «чужих» коммутаторов дешевле благодаря их массовости. Тогда как на ИЖ Планета и Юпитер коммутаторы достаточно дефицитная запчасть.

Регулятор напряжения

Еще одной особенностью отличается ИЖ Юпитер 4 – блоком выпрямителя и регулятора напряжения БПВ14-10:

1. Он замеряет напряжение в сети,
2. При падении (низкие обороты генератора), реле увеличивает подачу тока подмагничивания,
3. При увеличении (высокие обороты генератора) реле уменьшает подмагничивание.

В результате подобной работы напряжение в бортовой сети мотоцикла постоянно удерживается на уровне 14-14,5 В. Сделано это специально, чтобы аккумулятор не участвовал в процессе искрообразования и постоянно заряжался.

Мотоцикл Иж Юпитер 5 — технические характеристики и фото

Советские мотоциклы сегодня считаются ценным транспортом, ведь тогда выпускали действительно качественную и быструю технику. Одним из таких легенд СССР считается мотоцикл Иж Юпитер 5.

На Ижевском заводе выпускали несколько моделей, среди которых Планета 5 и другие. Но Юпитер 5 запомнился, прежде всего, своей неприхотливостью к дорогам и маневренностью. С небольшими габаритами модель смогла получить низкий расход топлива.

Плюсы

• мощный двигатель;
• резкий при старте;
• запчасти на иж юпитер 5 недорогие и доступные;
• мягкая подвеска;
• небольшая стоимость;
• имеет 2 цилиндра.

Минусы

• слабая передняя вилка;
• требует хорошей настройки зажигания;
• большой расход топлива;
• сегодня мотоциклы требуют частого ремонта.

Технические характеристики Иж Юпитер 5

Конструкция мотоцикла была создана так, что в итоге Иж мог ездить одинаково удобно как по трассе, так и по неровностям. В отличие от своего брата ИЖ Планета 5, данная модель имела 2 цилиндра, а это большая мощность. Также владелец мотоцикла мог легче завести мотор, что объясняется отсутствием возврата ножки при заведении.

Обзор

Классический транспорт всегда ценился с СССР, и еще 20 лет назад Юпитер 5 был одним из лучших.

Сегодня же, большинство гонщиков ездят на иностранных быстрых мотоциклах, но изредка можно встретить былую легенду 80-90-х годов.

Конкуренцию в те года Юпитеру составлял только его брат Планета 5, но он не мог сравниться с мотоциклом по характеристикам. Главным их отличием была разница в цилиндрах, и соответственно мощности.

Если продолжить сравнивать эти два конкурента, то можно выделить тот факт, что обе модели имели практически одинаковые данные.

Например, у них была одна трубчатая рама, а для лучшего крепления заднего колеса был установлен специальный подрамник.

Вообще вся конструкция Юпитер 5 была достаточно стандартная и простая, к раме крепился мотор, выше стоял топливный бак, а на руль была установлена фара и приборная панель.

Также были установлены 2 выхлопные трубы, которые проходили через весь мотоцикл. Иногда трубы нагревались, и можно было получить ожёг, но производитель установил их ниже подножек, чтобы максимально обезопасить пассажира.

Еще первые модели мотоцикла Иж Юпитер 5 имели простые барабанные тормоза с механическим приводом, но последующие модификации получили дисковый передний тормоз с гидравлическим приводом.

Внешний вид мотоцикла

Когда вышла модель Юпитер 5, ее дизайн был уже известным, ведь он достался от мотоцикла Юпитер 4. Но вскоре в продаже появился Иж Планета 5, и разработчики увидели, что можно позаимствовать несколько элементов дизайна.

Первая модификация имела квадратную форму приборной панели, которая состояла из нескольких индикаторов, замка зажигания и спидометра. Но вскоре ее внешность была переработана, и вместо одной приборной доски появилось две. На первой части разместили контрольные лампы, а на второй части решили поставить спидометр.

Дизайн топливного бака также был немного переработан, ведь на коленях появились резиновые накладки, а сама форма бака стала немного другой. Соответственно в новых модификациях мото иж юпитер 5 получил другое, более длинное сиденье, которое заканчивалось на стоп-сигнале. Такое нововведение для сих пор считается стильным и современным.

Будучи «рабочей лошадкой» мотоцикл имел достаточно спортивный вид и отличную максимальную скорость. При мощности в 25 л.с. мотоцикл мог разогнать до 120 км/час.

Это вполне стандартный показатель, ведь другой представитель Днепр мог выдать максималку в 110 км/час. В сильный мороз до 30 градусов агрегат заводился на отлично, его не скажешь про нынешние новинки.

К сожалению, многие владельцы жалуются на частые поломки двигателя, что обусловлено долгим сроком их жизни.

Цена

Сегодня мотоцикл данной модели найти не так сложно, в советское время его покупали в больших количествах, поэтому сегодня нужно лишь узнать, сколько стоит Иж Юпитер 5. Разумеется, цена зависит от состояния, ведь за такой долгий период многие детали могли придти в неисправность.

Еще во время выпуска мотоцикла Иж Юпитер 5 его цена была достаточно большой — 1 050 рублей. Но покупателей это не останавливало, они хотели комфортный и быстрый мотоцикл, который тогда был лучшим. Но все равно по сравнению с другими мотоциклами эта модель имела относительно небольшую цену. Например, тогда новые мотоциклы урал имели цену в 1 870 рублей.

Если вы захотите купить сегодня легенду СССР, будьте готовы выложить за новый мотоцикл 55 000 рублей. Да, они до сих пор уверенно производятся. Если же эта цена слишком большая для вас, купите б/у модель — ее цена колеблется от 5 до 40 тыс. рублей.

Ремонт проводки

Проводка в мотоцикле ИЖ Юпитер 5 выполняет важную функцию, обеспечивая передачу электрического тока от источника питания к различным узлам и приборам. Однако со временем проводка может износиться, появляться коррозия или обрывы, что может привести к сбоям в работе электрической системы мотоцикла.

Перед ремонтом проводки необходимо найти место поломки. Для этого рекомендуется использовать мультиметр для проверки целостности проводов. Если обнаружены поврежденные или оборванные провода, следует их заменить. Если проблема связана с коррозией контактов, необходимо произвести их очистку и обработку контактной лентой.

При ремонте проводки на мотоцикле ИЖ Юпитер 5 рекомендуется придерживаться следующей последовательности действий:

1. Отключите проводку от источника питания и соединений на устройствах.
2. Осмотрите проводку на предмет повреждений, обрывов или коррозии.
3. Замените поврежденные провода и проводники.
4. Очистите контакты от коррозии с помощью нежного шкурного круга или абразивной бумаги.
5. Протрите очищенные контакты спиртом или специальным очистителем для контактов.
6. Обработайте контактные ленты антикоррозийным составом или графитовой смазкой.
7. Проверьте работу электрической системы после ремонта проводки.

Для удобства проведения ремонта проводки рекомендуется использовать схему подключения, которая позволяет определить местоположение проводов и точки их подключения. Тщательно следуйте инструкциям по подключению проводов, чтобы избежать ошибок и неисправностей в работе электрической системы мотоцикла.

Важно помнить, что ремонт проводки требует аккуратности и осторожности. Работа с электрическими проводами требует соблюдения правил безопасности, включая отключение источника питания перед началом работ и предотвращение короткого замыкания проводов

Если у вас нет опыта в проведении ремонта проводки или есть сомнения в своих навыках, рекомендуется обратиться к специалистам или авторизованному сервисному центру для выполнения ремонта и настройки проводки мотоцикла ИЖ Юпитер 5.

Улучшение штатной системы

Для тех владельцев, которые не хотят переходить на бесконтактную систему зажигания, существуют и другие способы улучшения искрообразования.

При этом проводка мотоцикла ИЖ Юпитер 5 анализируется на предмет проблемных мест, и чаще всего:

1. Диагностируется первичная цепь от АКБ к катушке;
2. Выявляются места снижения напряжения, вызванные эксплуатационными условиями.

Простой осмотр первичной цепи продемонстрирует сразу несколько проблемных мест:

1. четыре штепсельных разъема;
2. аварийный выключатель зажигания;
3. контакты центрального переключателя;
4. контакты прерывателя.

При идеальных условиях эксплуатации столь сложный участок цепи будет работать безотказно.

А на практике он подвергается пыли грязи, летящей из-под колес, поэтому в цепи из-за увеличения сопротивления в местах контактов:

1. снижается напряжение с 12 В до 7-8 В;
2. этого недостаточно для возбуждения мощного разряда вторичной обмотки катушки;
3. как следствие – низкий разряд на свече, делающий затруднительным воспламенение горючей смеси в цилиндрах.

А если к этому добавить «севший» аккумулятор и замасленные свечи с обгоревшими контактами, то процесс искрообразования становится и вовсе проблематичным.

Решают подобные дефекты мотоциклисты следующим образом:

1. традиционная пайка. Проводка на ИЖ Ю5 избавляется от штепсельных соединений и банально пропаивается вручную каждый проводок с последующей изоляцией;
2. установка дополнительного тумблера (на схеме №1), отключающего всех потребителей в момент запуска двигателя. Это позволяет подать на катушку максимальное напряжение с аккумуляторной батареи;
3. переделка замка зажигания. К свободному разъему замка 4 (на схеме №2) припаивается провод, второй конец которого подается на плюсовую клемму катушки.
   Штатный провод зажигания от клеммы 5 переносится на клемму 6 и при активации данного положения ключа, активируется упрощенная схема подачи питания с АКБ на первичный контур катушки.

Выводы: вы можете узнать из данной статьи не только опробованные способы улучшения электрической части мотоцикла (как и в статье об ), но и просмотреть видео материалы, наглядно демонстрирующие алгоритм работ по модернизации.

Мотоцикл ИЖ Планета 4 выпрямитель-регулятор напряжения основная роль которого является выпрямление тока, зарядка аккумулятора и питание всех электрических приборов мотоцикла от генератора переменного тока мощностью 100вт. Выпрямитель-регулятор изменяет переменный ток в постоянный и делает его более стабильным.
Что сказывается в лучшую сторону на освещение, работу прерывателя указателей поворотов и стоп сигнала. Исправность выпрямитель-регулятора напряжения и заодно исправность генератора на мотоциклах ИЖ проверяется с помощью контрольной лампы. При заглушенном двигателе контролька горит, при заведенном гаснет. Это говорит о том что генератор и выпрямитель-регулятор исправны.

Уход за выпрямитель-регулятором заключается в очистке от пыли и грязи.
Грязь тормозит охлаждение выпрямитель-регулятора, что проводит к выходу его из строя.

Для правильного подключения, выпрямитель-регулятора напряжения на мотоцикле иж планета 4, на следующем фото видно какого цвета провод и куда подключен на соединительной колодке.
Условные обозначения выводов на блоке выпрямитель-регулятора БПВ 14-10.
-x1- минус обмотки возбуждения генератора, цвет провода Ч — чёрный
-x2 – минус аккумуляторной батареи (масса), цвет провода Кч — коричневый
x3 – плюсовой провод на контрольную лампу щитка приборов, цвет провода Г — голубой
x4, x5, x7 – фазы статорной обмотки генератора, цвет провода Р — розовый
x8 – плюс аккумуляторной батареи, цвет провода К — красный

Схема электрическая принципиальная блока БПВ 14-10Б

Если нужна картинка схемы большего резмера можно скачать по этой ссылке совершенно бесплатно.

При эксплуатации мотоцикла ИЖ Планета 4 работа выпрямителя-регулятора сказалась в лучшую сторону. Освещение стало стабильным, реле поворотов работает чётче.

Технические характеристики

Мотоцикл Иж Планета 3 — типичный продукт своего времени, недорогой, массовый и доступный. Относительно невысокая надёжность компенсировалась дешевизной, и многие мототуристы покоряли на этом байке необъятные просторы Советского Союза.

Двигатель

Одноцилиндровый мотор объёмом 347 куб см способен разогнать байк без коляски до 110 километров в час. С боковым прицепом максимальная скорость ограничена 80 км/ч. Бензонасоса нет, так что двигатель поступает в камеры сгорания самотёком.

Трансмиссия

В Иж Планету 3 советские конструкторы внедрили 4-ступенчатую КПП, ранее применявшуюся на предыдущих моделях линейки, но в доработанном виде. Схема стандартная — 1-N-2-3-4.

Ходовая часть и тормоза

В предельно простую трубчатую стальную раму установлен мотор и сблокированная с ней трансмиссия. Колёса спицованные, камерные. Подвески без регулировок — вилка-телескоп спереди и пружинно-масляные амортизаторы сзади. Тормоза архаичные, барабанной конструкции. С технической точки зрения всё очень просто, а потому ремонтопригодно.

Электроника

Бортовая система рассчитана на 6 вольт, переход на 12В был осуществлён позднее, в модели Иж п4. Электроники в байке минимум — коммутатор, генератор, аккумулятор (ёмкость до 18 а/ч), кикстартер. Электростартер не предусмотрен конструкцией. Более того, именно Иж п3 стал одним из первых советских мотоциклов, оснащённых поворотниками.

Вес и габариты

По советской классификации Иж п3 относился к средним мотоциклам. Масса без бокового прицепа — около 165 кг, с коляской это параметр существенно возрастает. Такие массогабаритные характеристики свойственны всей мототехнике производства СССР той эпохи.

Управляемость

Простейшая трубчатая рама и примитивные подвески не способствуют хорошей управляемости. А на байке с коляской про резкие маневры вообще лучше забыть, чтобы не перевернуться в повороте.

Расход топлива

Заявленная цифра — не более 5 литров при езде по шоссе на любой скорости. На практике он колеблется от 4 до 6 литров, и зачастую зависит от технического состояния конкретного экземпляра. Но бака на 18 литров в любом случае хватает.

Как сделать бсз на планету

Опыт с установкой БСЗ на Планету

Как я уже говорил, у меня тоже есть вполне себе советский Иж Планета-5, в котором я изредка ковыряюсь. С годами его братьев больше на дорогах не становится, но мой пока еще ездит. Поэтому сейчас пойдет рассказ о моей попытке добить прикрутить БСЗ к своему коню.

Идея БСЗ заключается в том, что вместо прерывателя на валу устанавливается «шторка» (модулятор), которая проходит через щель в датчике (оптическом или датчике Холла) и вызывает его срабатывание. Большим током через катушку занимается уже коммутатор, в котором есть силовой транзистор.

Изначально, после чтения кучи разных статей и постов сформировался такой список покупок:

Затем, когда все это было у меня на руках, соединил это добро по следующей схеме (кликабельно):

Для крепления коммутатора понадобилось две металлические детали и немного фантазии. Место было выбрано недалеко от клаксона, где дуги безопасности соединяются с рамой. Сначала на болты от дуг был посажен некий кронштейн, сделанный из какого-то профиля. Затем к этому кронштейну был прикручен «адаптер» под размеры коммутатора. По фотографиям должно быть более понятно, что я тут пытался сейчас описывать.

Фаза 1: Испытание датчика Холла

Думаете, я сейчас буду объяснять, как его крепить? Хрен там. Вместо этого поговорим о том, почему это НЕ нужно делать. Дело в том, что датчик на основе эффекта Холла реагирует на магнитное поле. Именно поэтому ВАЗовский датчик имеет встроенный магнит по другую сторону зазора и именно поэтому шторка должна быть стальной. Ну а как работает трехфазный генератор в мотоцикле? Внезапно, его работа тоже связана с магнитными полями! И если крепить датчик Холла рядом с трехфазным генератором (а мы вынуждены делать именно так), то датчик может наловить от генератора много помех.

Автор:

Гaличeв Илья Виктoрoвич
