Электросхема нива 2121 (инжектор, карбюратор): описание

Что означают цифры в индексе Нивы

Единственное, на что жаловались владельцы – это недостаточная мощность автомобиля, которая не позволяла реализовать весь его дорожный потенциал. На то были объективные технические трудности, связанные с дефицитом производственных мощностей, которые автопроизводителю со временем удалось преодолеть.

На видео в конце статьи вы сможете увидеть, как отмечали выпуск 2-х миллионного авто, что подтверждает высокий потребительский спрос. Одним словом, разработчики не остались глухи к современным тенденциям, предложив сразу несколько модификаций силовых агрегатов для автомобиля ВАЗ 2121 «Нива».

Чтобы определить тип двигателя, следует посмотреть его код на блоке

Соответственно, и сами автомобили получили новые индексы с привязкой к устанавливаемому силовому агрегату:

• Карбюраторный двигатель объемом в 1,7 литра с классическим карбюратором обозначается в документации как ВАЗ-21213;
• Аналогичный по объему двигатель с распределенным впрыском топлива — ВАЗ-21214;
• Карбюраторный двигатель ВАЗ-2130 объемом в 1,8 литра также имел индекс ВАЗ-21213;
• Индекс ВАЗ-21215 используется для экспортных моделей, оснащаемых дизельным силовым агрегатом производства «Пежо-Ситроен».

На фото внизу представлена схема электропроводки ВАЗ 21213 с классическим карбюраторным силовым агрегатом.

Схема ВАЗ 21213 с карбюраторным мотором объемом 1,7л

СХЕМА ВАЗ-2121

СХЕМА ВАЗ-2121

Ваз 2121 «нива», разработан и выпускается с 1979 года.

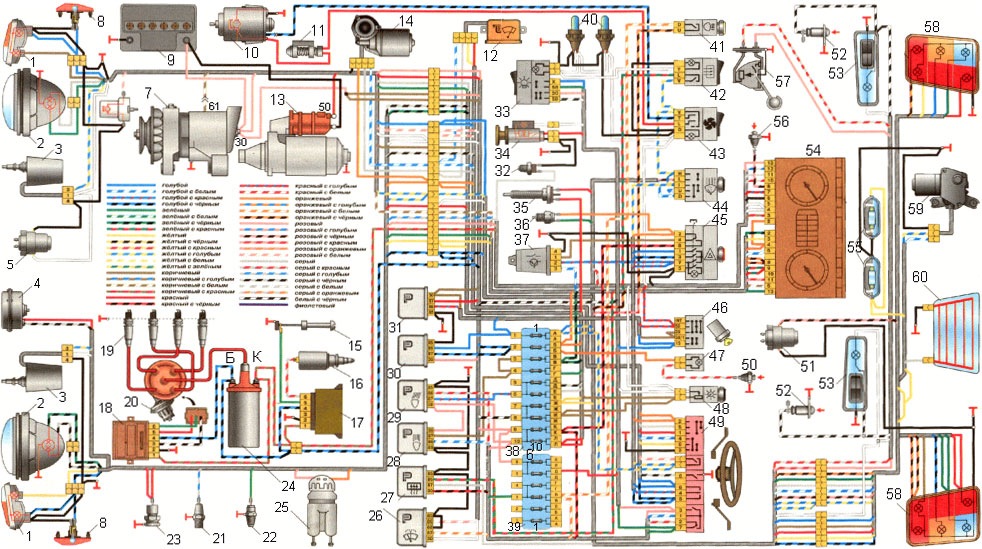

Схема электрооборудования ВАЗ-2121 :

1. Передние фонари, 2. Фары, 3. Электродвигатель очистителя фар, 4. Звуковой сигнал, 5. Электродвигатель омывателя фар, 6. Электродвигатель омывателя ветрового стекла, 7. Генератор, 8. Боковой указатель поворота, 9. Аккумулятор ваз-2121, 10. Электродвигатель отопителя, 11. Доп.резистор электородвигателя отопителя, 12. Реле-прерыватель очистителя ветрового стекла, 13. Стартер, 14. Электродвигатель очистителя ветрового стекла, 15. Концевой выключатель карбюратора, 16. Электромагнитный клапан карбюратора, 17. Блок управления ЭПХХ, 18. Коммутатор, 19. Свечи зажигания, 20. Трамблер (распределитель зажигания, 21. Датчик давления масла, 22. Датчик температуры, 23. Розетка переноски, 24. Катушка зажигания, 25. Датчик уровня тормозной жидкости, 26. Реле включения очистителей и омывателя фар, 27. Реле включения обогрева заднего стекла, 28. Реле дальнего света фар, 29. Реле ближнего света фар, 30. Реле включения зажигания, 31. Реле включения стартера, 32. Выключатель лампы блокировки дифференциала, 33. Переключатель наружного освещения, 34. Прикуриватель ваз-2121, 35. Выключатель стоп-сигнала, 36. Выключатель света заднего хода, 37. Реле-прерыватель указателя поворотов и ав.сигнализации, 38. Основной блок пpeдoxpaнителей, 39. Дополнительный блок пpeдoxpaнителей, 40. Лампа подсветки рычажков отопителя, 41. Выключатель заднего противотуманого фонаря, 42. Выключатель обогрева заднего стекла, 43. Переключатель эл.двигателя отопителя, 44. Переключатель очистителя и омывателя заднего стекла, 45. Выключатель аварийной сигнализации, 46. Выключатель зажигания, 47. Контрольная лампа воздушной заслоки карбюратора, 48. Регулятор освещения приборов, 49. Подрулевой рычажный переключатель, 50. Выключатель контрольной лампы заслонки карбюратора, 51. Электродвигатель омывателя заднего стекла, 52. Дверной выключатель плафонов, 53. Плафоны освещения салона, 54. Комбинация приборов ваз-2121, 55. Фонари освещения номерного знака.

Схема электрооборудования ВАЗ-21213 :

1. Боковые указатели поворота. 2. Передние фонари. 3. Фары ваз-21213. 4. Электродвигатели очистителей фар. 5. Звуковые сигналы. 6. Реле включения очистителей и омывателя фар. 7. Реле включения ближнего света фар. 8. Реле включения дальнего света фар. 9. Электродвигатель омывателя фар. 10. Датчик недостаточного уровня тормозной жидкости. 11. Штепсельная розетка переносной лампы 12. Датчик контрольной лампы давления масла. 13. Датчик указателя давления масла. 14. Датчик указателя температуры охлаждающей жидкости. 15. Распределитель зажигания. 16. Свечи зажигания. 17. Электродвигатели стеклоочистителя. 18. Катушка зажигания. 19. Генератор. 20. Запopный клапан карбюратора. 21. Стартер ваз-21213. 22. Электродвигатель омывателя ветрового стекла. 23. Регулятор напряжения. 24. Реле контрольной лампы заряда аккумуляторной батареи. 25. Аккумуляторная батарея. 26. Реле стеклоочистителя. 27. Дополнительный блок пpeдoxpaнителей. 28. Основной блок пpeдoxpaнителей. 29. Выключатель контрольной лампы стояночного тормоза. 30. Выключатель контрольной лампы блокировки дифференциала. 31. Выключатель света заднего хода. 32. Выключатель контрольной лампы воздушной заслонки карбюратора. 33. Выключатель стоп-сигнала. 34. Электродвигатель отопителя. 35. Реле-прерыватель указателей поворота и аварийной сигнализации. 36. Дополнительный резистор электродвигателя отопителя. 37. Выключатель освещения приборов. 38. Переключатель света фар. 39. Переключатель указателей поворота. 40. Выключатель звуковых сигналов. 41. Переключатель стеклоочистителя. 42. Выключатель омывателя ветрового стекла. 43. Выключатель зажигания. 44. Выключатель наружного освещения. 45. Переключатель отопителя. 46. Выключатель очистителей и омывателя фар. 47. Прикуриватель. 48. Выключатель аварийной сигнализации. 49. Выключатели плафонов, расположенные в стойках дверей. 50. Указатель давления масла с контрольной лампой недостаточного давления. 51. Указатель уровня топлива с контрольной лампой резерва топлива. 52. Тахометр. 53. Контрольная лампа стояночного тормоза. 54. Контрольная лампа заряда аккумуляторной батареи. 55. Контрольная лампа воздушной заслонки карбюратора. 56. Спидометр. 57. Контрольная лампа наружного освещения. 58. Контрольная лампа указателей поворота. 59. Контрольная лампа дальнего света фар. 60. Реле-прерыватель контрольной лампы стояночного тормоза ваз-21213.

По всем вопросам о ремонте обращайтесь на ФОРУМ

Описание и схема блока предохранителей

Автомобили Нива оснащаются тремя модулями с предохранительными устройствами, и одним блоком реле.

Каждое устройство оборудуется пластиковой защитной крышкой. На ее внутренней части нанесена схема.

Где находятся блоки предохранителей и реле

Основной модуль устанавливается под нижней кромкой защитного кожуха комбинации приборов, около левой ноги водителя. Непосредственно под этим устройством располагается дополнительный блок. Чуть левее можно увидеть еще один модуль, оснащенный вставками, предназначенными для защиты элементов впрыска горючего. Помимо предохранительных компонентов, здесь располагается отдельное реле управления параметрами стеклоочистителей, а также системы ДВС.

Дополнительная коммутационная колодка устанавливается слева от кузова, рядом с основным предохранительным модулем. Устройство закрывается защитной пластиковой крышкой. Ее фиксация осуществляется посредством двух саморезов, которые можно открутить отверткой с крестовым наконечником. Внутри модуля имеется диагностический выход, а также четыре предохранительных устройства. Они используются для защиты охладительной системы и силового агрегата.

Реле стартерного механизма монтируется либо рядом с основным блоком, либо под капотом автомобиля. Если его установка осуществляется в моторном отсеке, то оно фиксируется на специальном щитке, рядом с резервуаром для тормозной жидкости.

Обозначение и схема

Описание компонентов подробно приведено в таблице.

О назначении предохранительных элементов подробно рассказал канал «Pro АВТО32».

Предохранители системы управления двигателем

Элементы системы управления силовым агрегатом:

1. Защиты электролинии двигателя правого вентилирующего устройства.
2. Плавкий предохранитель, использующийся для защиты левого вентилятора.
3. Реле вентилирующих устройства и модуля управления системой впрыска. Также используется для защиты форсунок и катушки зажигания.
4. Система понижения уровня токсичности отработавших газов. Предназначается для защиты электроцепей кислородных контроллера, клапана фиксации паров горючего и контроллера замера воздушного потока, подающегося в ДВС.
5. Диагностический выход для контролирования параметров работы системы впрыска.

Блок реле системы управления двигателем

Описание реле системы управления мотором:

1. Включение системы зажигания.
2. Основное реле, предназначенное для пуска всех систем силового агрегата.
3. Защита электроцепи пуска правого вентилирующего устройства на радиаторном узле.
4. Запуск левого вентилятора.
5. Защита электроцепи бензонасоса.

Схема блока реле над педалью газа

Описание компонентов в блоке, установленном над педалью газа:

1. Источники освещения в задней противотуманной оптике.
2. Система прогрева стекла, установленного в задней двери.
3. Лампочки ближнего освещения.
4. Световые источники в фарах дальнего освещения.

Другие поломки

Если перегоревших предохранителей не выявлено, то нужно проверить целостность проводов, надежность соединения клемм и разъемов. Проблемы нередко возникают из-за разрядки аккумулятора.

К отказу вентилятора приводит неправильное подключение сигнализации или поломка стартера.

Также топливный насос часто отказывается включаться, если выходит из строя:

• управляющее реле;
• контроллер;
• проводка питающая данный узел.

В целом электросхема содержит в себе более 70 элементов, неисправность любого из них может сказаться негативным образом на эксплуатации автомобиля.

Как вам статья?

Мне нравитсяНе нравится

Описание и схема блока предохранителей

Автомобили Нива оснащаются тремя модулями с предохранительными устройствами, и одним блоком реле.

Каждое устройство оборудуется пластиковой защитной крышкой. На ее внутренней части нанесена схема.

Где находятся блоки предохранителей и реле

Основной модуль устанавливается под нижней кромкой защитного кожуха комбинации приборов, около левой ноги водителя. Непосредственно под этим устройством располагается дополнительный блок. Чуть левее можно увидеть еще один модуль, оснащенный вставками, предназначенными для защиты элементов впрыска горючего. Помимо предохранительных компонентов, здесь располагается отдельное реле управления параметрами стеклоочистителей, а также системы ДВС.

Дополнительная коммутационная колодка устанавливается слева от кузова, рядом с основным предохранительным модулем. Устройство закрывается защитной пластиковой крышкой. Ее фиксация осуществляется посредством двух саморезов, которые можно открутить отверткой с крестовым наконечником. Внутри модуля имеется диагностический выход, а также четыре предохранительных устройства. Они используются для защиты охладительной системы и силового агрегата.

Реле стартерного механизма монтируется либо рядом с основным блоком, либо под капотом автомобиля. Если его установка осуществляется в моторном отсеке, то оно фиксируется на специальном щитке, рядом с резервуаром для тормозной жидкости.

Обозначение и схема

Описание компонентов подробно приведено в таблице.

О назначении предохранительных элементов подробно рассказал канал «Pro АВТО32».

Предохранители системы управления двигателем

Элементы системы управления силовым агрегатом:

1. Защиты электролинии двигателя правого вентилирующего устройства.
2. Плавкий предохранитель, использующийся для защиты левого вентилятора.
3. Реле вентилирующих устройства и модуля управления системой впрыска. Также используется для защиты форсунок и катушки зажигания.
4. Система понижения уровня токсичности отработавших газов. Предназначается для защиты электроцепей кислородных контроллера, клапана фиксации паров горючего и контроллера замера воздушного потока, подающегося в ДВС.
5. Диагностический выход для контролирования параметров работы системы впрыска.

Блок реле системы управления двигателем

Описание реле системы управления мотором:

1. Включение системы зажигания.
2. Основное реле, предназначенное для пуска всех систем силового агрегата.
3. Защита электроцепи пуска правого вентилирующего устройства на радиаторном узле.
4. Запуск левого вентилятора.
5. Защита электроцепи бензонасоса.

Схема блока реле над педалью газа

Описание компонентов в блоке, установленном над педалью газа:

1. Источники освещения в задней противотуманной оптике.
2. Система прогрева стекла, установленного в задней двери.
3. Лампочки ближнего освещения.
4. Световые источники в фарах дальнего освещения.

Фотогалерея «Схемы предохранительных блоков»

Электросхемы расположения устройств в модулях приведены в этом разделе.

Карта размещения элементов в основном модуле

Схема модуля системы управления силовым агрегатом

Блок реле управления двигателем

Схема модуля, расположенного над педалью газа

Необходимый объем вмешательства

В случае неисправности электрооборудования ВАЗ нужно в сжатые сроки провести обязательную диагностику и ремонт. Делается это в сервисном центре, если транспортное средство находится еще на гарантии. Мастеру понадобится несколько часов, чтобы электропроводка восстановила свою работоспособность.

В противном случае нужно отправиться на станцию технического обслуживания. Опыт показывает, что больше всего проблем вызывает блок предохранителей ВАЗ.

Стоимость работы зависит от природы неисправности. В некоторых случаях изучение схем не приносит желаемого результата. Тогда требуется углубленная компьютерная диагностика. Короткое замыкание, попадание влаги, физический износ или неисправность стороннего агрегата — лишь небольшая часть причин, провоцирующих сбой в работе «железного коня».

Процедура ремонта ВАЗ 2131 или более ранних модификаций занимает не более 48 часов. Если речь идет о комплексной неисправности, то здесь необходима детальная схема электрооборудования. План размещения электрических цепей транспортного средства с инжекторным двигателем — графическое изображение, где видно местоположение элементов. Важная особенность документа — схема электрическая показывает взаимосвязь всех элементов.

Схема электрооборудования

Электросхема ВАЗ 21214 включает в себя абсолютно все элементы, основными из которых являются:

• Аккумуляторная батарея.
• Генератор постоянного тока.
• Стартер.
• Полностью система зажигания, если это карбюраторное авто.

Стоит знать, что именно эти элементы являются основополагающими в электрооборудовании машины, так как они нужны для запуска двигатели и поддержания его работы в движении. Все остальное: фары, музыка, повторители поворотов и много чего прочего является совсем необязательным, без них авто может передвигаться, но все же их наличие на ВАЗ 2131 желательно, так с ними вождение куда комфортнее, да и этого требуют правила дорожного движения.

Электросхема ВАЗ 2131 требуется настолько нечасто, что читать схемы, да и вообще знать о их существовании, приходится немногим. В то же время, однажды научившись читать схемы в будущем электросхема станет понятна как любая книжка. Всего то нужно разобраться где положительная и отрицательные клеммы на АКБ, какими цветами обычно какие провода отмечаются и как принципиально они идут в Ниве, в какой последовательности они все подключаются и что за чем идет.

По поводу сгоревших элементов — найти все предохранители легко можно по схеме, они там все отмечены, иногда даже написаны наиболее часто выходящие из строя.

Всю важность этой схемы можно понять только решив самостоятельно что-нибудь починить. К примеру, обнаружив неполадку мотора, когда он троит или плохо запускается, первое, что нужно проверить это система зажигания

И тут нам придется смотреть в схему, потому что поставить бронепровода по порядку не перепутав их просто так почти невозможно. А на схеме отмечено какой провод на какой цилиндр идет

И это лишь маленький простой пример, который показывает всю важность, в то время как в настоящей жизни случится может все, что угодно и знать что в какой момент потребуется невозможно

Где находится предохранитель бензонасоса ваз 21214 инжектор

Где находится предохранитель бензонасоса ваз 21214 инжектор

Скачать файл — Где находится предохранитель бензонасоса ваз 21214 инжектор

На современных внедорожниках АвтоВАЗа применяются инжекторные силовые агрегаты. Эти два блока соединены между собой. В верхнем блоке установлено 10 предохранителей, а в нижнем — 6. Основной и дополнительный блоки предохранителей ВАЗ , Основной и дополнительный блоки предохранителей ВАЗ , Лампы габаритного света в левом переднем и левом заднем фонарях, фонари освещения номерного знака, контрольная лампа включения габаритного света. Лампы габаритного света в правом переднем и правом заднем фонарях, лампы подсветки комбинации приборов, прикуривателя, выключателей, блока управления отоплением и вентиляцией. Выключатель аварийной сигнализации, реле-прерыватель в режиме аварийной сигнализации , контакты реле обогрева стекла двери багажного отделения. Он находится на левой боковине кузова, под панелью приборов, рядом с диагностической колодкой. Состоит из четырех предохранителей:. Предохранители системы управления двигателем ВАЗ , Предохранители системы управления двигателем ВАЗ , Блок реле системы управления двигателем Нива 4х4 Блок реле системы управления двигателем Нива 4х4. На некоторых вариантах исполнения автомобиля под дополнительным блоком рядом с реле зажигания может находится реле стартера. Блок реле над педалью газа Нивы Блок реле над педалью газа Нивы. Это может быть короткое замыкание, не верно выбранный номинальный ток и т. Для поиска неисправностей пользуйтесь схемами электрооборудования. Раз в неделю или чаще Раз в месяц Раз в квартал Раз пол года Раз в год Больше года ничего не перегорало. Юрий , решение подобной проблемы описано тут https: Валентин , смотреть контакты, возможно окислились. Проверять проводку , опираясь на схемы. LadaOnline , Проблема в том что я лампочки снимаю и всеровно горит на щетке на половину дальний! Булат , все электросхемы для Нивы тут https: День добрый участникам форума. Может кто помочь , сгорела проводка на ниве инжектор год сЭСУД. Какого цвета провода подходят на блок предохранителей, где к вентиляторам ток идет , и на колодку диагностики. Если можно , нормальную схему с цветом проводов , не могу разобраться. На ниве г. Иногда не горит задний ход, не работают дворники и поворотники. При включении поворотников реле поворотников жужит. Мне подсказали что это где-то масса отошла или открутилась. Где этот грёбаный провод массы прикручивается? Запрещено использовать ненормативную лексику, оскорблять других пользователей сайта, рекламировать товары или магазины. Появился универсал Лада Веста 1. АвтоВАЗ познакомил дилеров с универсалами Лада Веста. Первый видео обзор универсала Лада Веста обновлено. АвтоВАЗ почти достиг точки безубыточности в I полугодии г. Рейтинг дилерских сетей по количеству автоцентров на июль Статистика продаж авто в Европе по моделям за первую половину. Доработка подключения ЦБКЭ подсветка панели вместе с зажиганием. Шумоизоляция бардачка Лада Веста обклеиваем карпетом. Рекомендованный размер шин и дисков Лада Приора. Да, отлично светит Да, неплохой Скорее Нет, чем Да Нет, он ужасный. Онлайн — крупнейший русскоязычный ресурс автомобильной тематики с многотысячной ежедневной аудиторией, который посвящён, преимущественно, автомобилям этой марки, отечественной автопромышленности и автомобильному миру в целом. Копирование материала разрешается только с указанием ссылки на источник. Добавление комментариев и регистрация на сайте временно приостановлены в связи с работами на сервере. Реле и предохранители ВАЗ , Нива 4х4 инжектор. Часто ли на вашей Нива 4х4 перегорают предохранители или реле? Раз в неделю или чаще. Больше года ничего не перегорало. Юрий 24 декабря LadaOnline 25 декабря Валентин 7 февраля LadaOnline 7 февраля Булат 12 февраля LadaOnline 12 февраля Гость Евгений 28 февраля LadaOnline 28 февраля Владимир 17 мая Назад 1 2 Вперед. XRAY Веста Ларгус Гранта Калина 2 и 1 Приора Нива 4×4. Скорее Нет, чем Да. Данный сайт не является официальным сайтом LADA. Звуковой сигнал, плафоны освещения салона, лампы сигналов торможения в задних фонарях.

International Niva Club

• Список форумовАвто — ТехникаТехнический раздел Lada NIVA Legend (Лада 4х4 Нива)Электрооборудование
• Поиск

Принцип работы электросхемы

Электросхема Нива 21214 инжектор представляет собой комплексную систему электропроводки, которая отвечает за передачу электрического сигнала между различными узлами автомобиля. Она позволяет контролировать работу двигателя, осуществлять регулировку топливной смеси и множество других важных функций.

Основными компонентами электросхемы Нива 21214 инжектор являются различные датчики и актуаторы. Датчики предназначены для измерения различных параметров работы двигателя, таких как температура, давление, скорость вращения коленчатого вала и другие. Актуаторы отвечают за управление различными системами автомобиля, например, системой впрыска топлива или системой зажигания.

Принцип работы электросхемы Нива 21214 инжектор основан на передаче электрического сигнала от датчиков к соответствующим актуаторам. В процессе работы двигателя датчики измеряют необходимые параметры и передают электрический сигнал к электронному блоку управления. Электронный блок управления анализирует полученные данные и отправляет управляющий сигнал к соответствующим актуаторам, которые выполняют необходимые действия в соответствии с полученными командами.

Для обеспечения надежной работы электросхемы Нива 21214 инжектор необходимо тщательно проконтролировать качество электропроводки и правильность подключения всех компонентов. В случае обнаружения неисправностей необходимо провести диагностику электросистемы и выполнить соответствующий ремонт или замену компонентов.

Примеры датчиков и актуаторов электросхемы Нива 21214 инжектор
Компонент
Функция

Датчик кислорода
Измеряет содержание кислорода в отработавших газах и позволяет корректировать топливную смесь.

Датчик температуры охлаждающей жидкости
Измеряет температуру охлаждающей жидкости и позволяет контролировать его перегрев.

Датчик положения дроссельной заслонки
Измеряет положение дроссельной заслонки и позволяет регулировать подачу топлива.

Актуатор форсунки
Отвечает за впрыскивание топлива в цилиндры двигателя в нужных количествах и моменты времени.

Актуатор зажигания
Управляет моментом зажигания двигателя для обеспечения оптимального режима работы.

СХЕМА ВАЗ-2121

СХЕМА ВАЗ-2121

Ваз 2121 “нива”, разработан и выпускается с 1979 года.

Схема электрооборудования ВАЗ-2121 :

1. Передние фонари, 2. Фары, 3. Электродвигатель очистителя фар, 4. Звуковой сигнал, 5. Электродвигатель омывателя фар, 6. Электродвигатель омывателя ветрового стекла, 7. Генератор, 8. Боковой указатель поворота, 9. Аккумулятор ваз-2121, 10. Электродвигатель отопителя, 11. Доп.резистор электородвигателя отопителя, 12. Реле-прерыватель очистителя ветрового стекла, 13. Стартер, 14. Электродвигатель очистителя ветрового стекла, 15. Концевой выключатель карбюратора, 16. Электромагнитный клапан карбюратора, 17. Блок управления ЭПХХ, 18. Коммутатор, 19. Свечи зажигания, 20. Трамблер (распределитель зажигания, 21. Датчик давления масла, 22. Датчик температуры, 23. Розетка переноски, 24. Катушка зажигания, 25. Датчик уровня тормозной жидкости, 26. Реле включения очистителей и омывателя фар, 27. Реле включения обогрева заднего стекла, 28. Реле дальнего света фар, 29. Реле ближнего света фар, 30. Реле включения зажигания, 31. Реле включения стартера, 32. Выключатель лампы блокировки дифференциала, 33. Переключатель наружного освещения, 34. Прикуриватель ваз-2121, 35. Выключатель стоп-сигнала, 36. Выключатель света заднего хода, 37. Реле-прерыватель указателя поворотов и ав.сигнализации, 38. Основной блок предохранителей, 39. Дополнительный блок предохранителей, 40. Лампа подсветки рычажков отопителя, 41. Выключатель заднего противотуманого фонаря, 42. Выключатель обогрева заднего стекла, 43. Переключатель эл.двигателя отопителя, 44. Переключатель очистителя и омывателя заднего стекла, 45. Выключатель аварийной сигнализации, 46. Выключатель зажигания, 47. Контрольная лампа воздушной заслоки карбюратора, 48. Регулятор освещения приборов, 49. Подрулевой рычажный переключатель, 50. Выключатель контрольной лампы заслонки карбюратора, 51. Электродвигатель омывателя заднего стекла, 52. Дверной выключатель плафонов, 53. Плафоны освещения салона, 54. Комбинация приборов ваз-2121, 55. Фонари освещения номерного знака.

Схема электрооборудования ВАЗ-21213 :

1. Боковые указатели поворота. 2. Передние фонари. 3. Фары ваз-21213. 4. Электродвигатели очистителей фар. 5. Звуковые сигналы. 6. Реле включения очистителей и омывателя фар. 7. Реле включения ближнего света фар. 8. Реле включения дальнего света фар. 9. Электродвигатель омывателя фар. 10. Датчик недостаточного уровня тормозной жидкости. 11. Штепсельная розетка переносной лампы 12. Датчик контрольной лампы давления масла. 13. Датчик указателя давления масла. 14. Датчик указателя температуры охлаждающей жидкости. 15. Распределитель зажигания. 16. Свечи зажигания. 17. Электродвигатели стеклоочистителя. 18. Катушка зажигания. 19. Генератор. 20. Запорный клапан карбюратора. 21. Стартер ваз-21213. 22. Электродвигатель омывателя ветрового стекла. 23. Регулятор напряжения. 24. Реле контрольной лампы заряда аккумуляторной батареи. 25. Аккумуляторная батарея. 26. Реле стеклоочистителя. 27. Дополнительный блок предохранителей. 28. Основной блок предохранителей. 29. Выключатель контрольной лампы стояночного тормоза. 30. Выключатель контрольной лампы блокировки дифференциала. 31. Выключатель света заднего хода. 32. Выключатель контрольной лампы воздушной заслонки карбюратора. 33. Выключатель стоп-сигнала. 34. Электродвигатель отопителя. 35. Реле-прерыватель указателей поворота и аварийной сигнализации. 36. Дополнительный резистор электродвигателя отопителя. 37. Выключатель освещения приборов. 38. Переключатель света фар. 39. Переключатель указателей поворота. 40. Выключатель звуковых сигналов. 41. Переключатель стеклоочистителя. 42. Выключатель омывателя ветрового стекла. 43. Выключатель зажигания. 44. Выключатель наружного освещения. 45. Переключатель отопителя. 46. Выключатель очистителей и омывателя фар. 47. Прикуриватель. 48. Выключатель аварийной сигнализации. 49. Выключатели плафонов, расположенные в стойках дверей. 50. Указатель давления масла с контрольной лампой недостаточного давления. 51. Указатель уровня топлива с контрольной лампой резерва топлива. 52. Тахометр. 53. Контрольная лампа стояночного тормоза. 54. Контрольная лампа заряда аккумуляторной батареи. 55. Контрольная лампа воздушной заслонки карбюратора. 56. Спидометр. 57. Контрольная лампа наружного освещения. 58. Контрольная лампа указателей поворота. 59. Контрольная лампа дальнего света фар. 60. Реле-прерыватель контрольной лампы стояночного тормоза ваз-21213.

По всем вопросам о ремонте обращайтесь на ФОРУМ

Заключение

Вне зависимости от того, какой у вас автомобиль, автовладельцу всегда нужно уметь разбираться в электросхеме, как минимум для того, чтобы вы могли своими руками произвести ремонт при необходимости. Конечно же, более сложные поломки без участия специалиста устранить вряд ли получится, но простые неисправности при умении расшифровки схемы удалить вполне возможно. Кроме того, если вы хотите улучшить свой внедорожник, к примеру, установив в него современную аудио-систему или поменяв освещение салона, то узнать об обозначениях схем также будет не лишним.

Также знать нюансы о проводке полезно будет тем, кто хочет установить на свое авто сигнализацию, в частности, если вы планируете подключать ее своими руками. Владельцы отечественных внедорожников часто используют прицепы — для их правильного подключения также нужно разобраться в проводке. Ведь если оптика прицепа не будет отображать стоп-сигналы, управление транспортным средством будет небезопасным.

Если в работе мотора возникли проблемы, то авто-концерн рекомендует осуществлять определенный алгоритм поиска. Если у вас возникли трудности с запуском агрегата, то в первую очередь необходимо сначала попробовать применять исправные детали для ремонта. Только после это можно прибегнуть к возможности облегченного запуска авто. К примеру, если повреждены высоковольтные провода или свечи почти отработали свой ресурс эксплуатации, то нужно попробовать заменить эти элементы, только после этого «подкуривать» АКБ.

Подведение итогов

Необходимость разбираться в электросхеме проводки может возникнуть в том случае, если в работе системы возникли неисправности и их нужно устранить. Разумеется, сложные неисправности, связанные с работой генераторного узла и прочих непростых в плане конструкции устройств, решить в гаражных условиях без определенных знаний будет проблематично. Тем не менее, даже простое знание электроцепи и возможность расшифровки условных обозначений может во многом помочь автолюбителю при ремонте. Кроме того, необходимость разбираться в проводке также может возникнуть в том случае, если вы решили модернизировать акустику или установить более совершенную аудиосистему.
