Электрооборудование ока

Обслуживание, устройство, ремонт и эксплуатация автомобилей «Ока» ВАЗ(СеАЗ) ЗМА «Кама» 1111/11113 – Приложение 7. Схема электрооборудования автомобиля

Схема бесконтактной системы зажигания автомобиля ОКА ВАЗ-1111 – 1113

Схема бесконтактной системы зажигания автомобиля ОКА ВАЗ-1111 – 1113: 1 – реле выключателя зажигания; 2 – выключатель зажигания; 3 – блок предохранителей; 4 – коммутатор; 5 – датчик момента искрообразования; 6 – катушка зажигания; 7 – свечи зажигания.

Система зажигания

– бесконтактная. Состоит из датчика момента искрообразования, коммутатора, катушки зажигания, свечей, выключателя зажигания и проводов высокого и низкого напряжения.Датчик момента искрообразования – типа 5520.3706 (до 1989 года устанавливался датчик типа 55.3706) с встроенными вакуумным и центробежным регуляторами опережения зажигания. Он задает момент искрообразования в зависимости от начальной его установки, числа оборотов коленчатого вала и нагрузки на двигатель. Считывание управляющих импульсов основано на эффекте Холла. На каждый оборот коленчатого вала приходится один импульс (на каждый оборот распределительного вала – два). Начальный угол опережения зажигания для двигателя ВАЗ-1111 -1 ±1 ° до ВМТ, для ВАЗ-11113 – 4±1° до ВМТ.Коммутатор – типа 3620.3734, или 36.3734, или HIM-52 размыкает цепь питания первичной обмотки катушки зажигания, преобразуя управляющие импульсы датчика в импульсы тока в катушке зажигания. Коммутатор проверяется осциллографом по специальной методике, при подозрении на неисправность(перебои в работе двигателя, выстрелы в глушитель) замените его заведомо исправным. Запрещается отсоединять разъем коммутатора при включенном зажигании – это может повредить его (равно как и другие компоненты системы зажигания).Катушка зажигания – двухвыводная, сухая, типа 29.3705 – с разомкнутым магнитопроводом, или типа 3012.3705 – с замкнутым магнитопроводом. Данные для проверки: сопротивление первичной обмотки при 25°С – (0,5+0,05) Ом, вторичной -(11 ±1,5) кОм. Сопротивление изоляции на массу – не менее 50 МОм. Свечи зажигания – типа А17ДВР, или А17ДВРМ, или их импортные аналоги (с помехоподавительными резисторами сопротивлением 4-10 кОм). Зазор между электродами должен быть в пределах 0,7-0,8 мм (проверяется круглым проволочным щупом).Высоковольтные провода – типа ПВВП-8 с распределенным сопротивлением (2000±200) Ом/м или ПВППВ-40 с распределенным сопротивлением (2550±270) Ом/м. Запрещается прикасаться к высоковольтным проводам на работающем двигателе – это может привести к электротравме. Запрещается также запускать двигатель или позволять ему работать с разорванной ВЫСОКОВОЛЬТНОЙ цепью (смятыми проводами) – это может привести к прогару изоляции и выходу из строя электронных компонентов системы зажигания.Выключатель зажигания – типа 2108-3704005-40 или KZ813 с противоугонным запорным устройством, блокировкой против повторного включения стартера без предварительного выключения зажигания. При повороте ключа в положение “зажигание” подается напряжение на управляющий вход дополнительного реле типа 113.3747-10, которое, в свою очередь, подает напряжение на катушку зажигания и коммутатор. Таким образом, разгружаются контакты выключателя зажигания.

Позиция реле ближнего света Ока 11113 на автомобиле

Реле ближнего света является одним из ключевых элементов автомобильной электрической системы, отвечающих за освещение дороги.

На автомобиле Ока 11113 реле ближнего света расположено в моторном отсеке вблизи клеммного блока распределительной коробки.

Чтобы найти реле ближнего света Ока 11113, следует выполнить следующие шаги:

• Откройте капот автомобиля.
• Расположите клеммный блок распределительной коробки.
• Найдите реле ближнего света рядом с клеммным блоком.

Реле ближнего света Ока 11113 обычно имеет размеры примерно 2х2 см и обозначается соответствующим символом на корпусе.

Схема подключения реле ближнего света Ока 11113 достаточно проста:

1. С одной стороны реле подается питание от аккумулятора автомобиля через защитный предохранительный элемент.
2. С другой стороны реле подключается провод от выключателя ближнего света.
3. От реле с помощью проводов происходит подача питания на лампы ближнего света фар автомобиля.

При выключенной системе питания автомобиля на реле присутствует постоянное питание с аккумулятора. При включении выключателя ближнего света на реле происходит замыкание контактов, и питание подается на лампы ближнего света, что позволяет им начать светить.

Важно отметить, что реле ближнего света Ока 11113 может быть размещено на автомобиле в различных местах, в зависимости от его модификации и варианта комплектации. Поэтому всегда рекомендуется обратиться к руководству по эксплуатации автомобиля для точной информации о расположении реле ближнего света на конкретном автомобиле

Электрическая схема автомобиля ОКА

Включение системы в работу осуществляется замком зажигания. Все указанные компоненты соединение одной цепью, схема которой указана ниже:.

Второй системой, относящейся к электрооборудованию и работающей с двигателем, является система пуска. Для запуска двигателя используется силовой электромотор — стартер, управляемый с все того же замка зажигания. Схема ее такова:. Указанные приборы объединены в несколько систем. Защитными резиновыми колпачками закрыты схема ваз 11113 ока проводов высокого напряжения, датчики температуры охлаждающей жидкости и давления масла, клемма «плюс» аккумуляторной батареи, выключатель света заднего хода.

Также закрыты колпачками патроны ламп боковых указателей поворота, фонарей заднего противотуманного света и фонарей освещения номерного знака. Для облегчения монтажа все провода объединены в жгуты. Провода в жгутах обмотаны липкой лентой или заключены в пластиковые трубки.

Между собой схема ваз 11113 ока соединяются с помощью штепсельных разъемов, колодки которых изготовлены из полиамидной пластмассы.

Схема ваз 11113 ока в кузове, через которые проходят провода, закрыты резиновыми уплотнителями, которые предохраняют провода от повреждения о кромки отверстий и не допускают проникновения через отверстия воды и грязи. Всего имеется четыре жгута проводов, передний основной жгут, задний, жгут передних указателей поворота 2 шт. Основной жгут проводов — передний. Он имеет три ветви.

Схема электрооборудования автомобилей ОКА ВАЗ-1111, 11113

Две из них находятся в моторном отсеке, а третья — в салоне под панелью приборов. Из салона в моторный отсек жгут схема ваз 11113 ока проходит сквозь резиновый уплотнитель и после выхода из него разветвляется. Правая ветвь жгута проложена на щите передка, а левая — на левом брызговике и передней панели передка. К панелям кузова жгут проводов крепится стальными скобами, приваренными к кузову, и пластмассовыми схема ваз 11113 ока.

Крепление жгута должно быть таким, чтобы он не был слишком натянут, но и не болтался, так как это может привести к перетиранию проводов при тряске и замыканию их с массой. В салоне автомобиля передний жгут проходит под панелью приборов и имеет небольшие ответвления к блоку предохранителей, к переключателям, к комбинации приборов, к выключателю зажигания и к другим узлам электрооборудования. С левой стороны под панелью приборов установлен блок предохранителей, а за ним на кронштейне закреплены все вспомогательные реле кроме реле зажигания.

С задним жгутом проводов передний жгут соединяется с помощью трех штепсельных разъемов: двухштекерным, шестиштекерным и восьмиштекерным. Задний жгут проходит назад под ковриками схема ваз 11113 ока левой стороне пола кузова и имеет ответвления к правому боковому указателю поворота и выключателю плафона в стойке правой двери, к выключателю контрольной лампы стояночного тормоза, вверх к плафону и внизу перед задним сиденьем к правому заднему фонарю.

От заднего правого фонаря жгут идет вверх и около правой петли задней двери переходит на дверь и идет к моторедуктору очистителя заднего стекла и элементу обогрева заднего стекла. Задний жгут крепится к полу кузова липкой лентой.

К таким узлам относятся прикуриватель, задний противотуманный фонарь с выключателем и заднее стекло с электроподогревом и соответствующим реле и выключателем.

Не нашли интересующую Вас информацию? Задайте вопрос на нашем форуме. Necessary cookies are absolutely essential for the website to function properly. This category only includes cookies that ensures basic functionalities and security features of the website. These cookies do not store any personal information.

Электросхема ваз ока с описанием Электрическая схема автомобилей ВАЗ и ВАЗ На автомобилях «Ока» применяется однопроводная схема включения приборов электрооборудования, схема ваз 11113 ока.

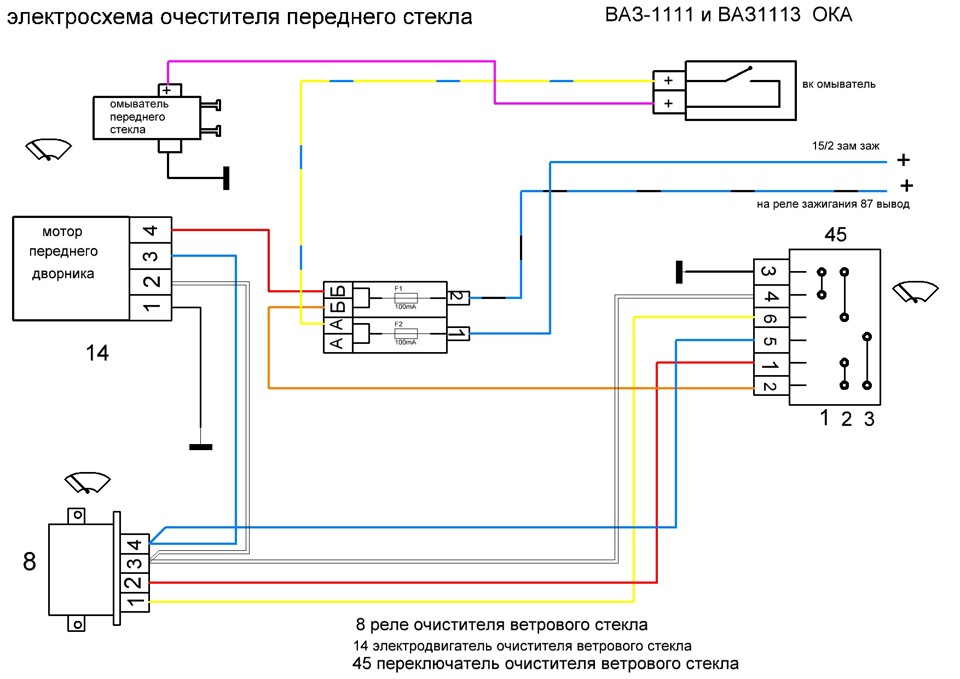

Некоторые узлы электрооборудования устанавливаются только на части выпускаемых автомобилей. Реле обмотка и датчик включения электродвигателя вентилятора системы охлаждения двигателя. Реле обмотка включения обогрева заднего стекла. Электродвигатели очистителя, омывателя заднего стекла и омывателя ветрового стекла. Реле и электродвигатель очистителя ветрового стекла. Указатели поворота и реле-прерыватель указателей поворота и аварийной сигнализации в режиме указания поворота.

Контрольная лампа схема ваз 11113 ока поворота. Задние фонари лампы света заднего хода.

https://youtube.com/watch?v=IQBVhNAATyA

Обмотка возбуждения генератора при пуске двигателя. Контрольная лампа воздушной заслонки карбюратора.

Профилактические меры

Основные мероприятия по обеспечению надежной работы электрики автомобилей «Ока»:

1. Не менее одного раз в полгода очищать внешнюю часть корпуса аккумулятора и проверять уровень электролита (на обслуживаемых моделях). Одновременно требуется производить подзарядку батареи при помощи специального устройства. Если автомобиль используется редко, то рекомендуется отключать клеммы.
2. При проведении ремонтных работ следует следить за положением проводов, не допуская повреждения изоляционного слоя. Провода, проходящие вблизи подвижных элементов, не должны соприкасаться с ними ни при каких условиях.
3. Не рекомендуется включать устройства с большим потреблением тока (аудиосистема, дальний свет фар и т. д.) при заглушенном двигателе. Это станет причиной ускоренного разряда батареи.
4. Не использовать для ремонта электрических цепей самодельные элементы. Все применяемые детали и узлы должны соответствовать нормативам, заложенным конструктором при разработке автомобиля.
5. Рекомендуется возить с собой запасные предохранители, реле и лампы. Это позволит произвести небольшой ремонт в случае необходимости.
6. При проведении ремонтных работ, требующих использования сварки, необходимо отключить жгуты от батареи и генератора. На машинах, оборудованных инжекторным двигателем, рекомендуется отсоединить разъем от блока управления.

Разборка

Разборка генератора, в целом, не сложная, за исключением одного момента – снятия шкива. Зафиксировать ротор, чтобы послабить гайку крепления шкива можно используя спец. приспособление. Альтернативным вариантом снятия является фиксация самого шкива в тисках с использование эластичных приставок (к примеру, между шкивом и губками можно поместить ремень).

Общая технология работки генератора такова:

• Снимаем шкив (используя приспособление или тиски);
• Отсоединяем провод конденсатора и демонтируем сам конденсатор;

• Выкручиваем крепление регулятора и снимаем его;
• Раскручиваем стяжные болты;
• Съемником стягиваем переднюю крышку;

• Извлекаем ротор;
• Откручиваем крепежи выводов статора к выпрямителю;
• Снимаем статор;
• Отворачиваем гайки крепления выпрямителя к задней крышке;
• Извлекаем выпрямитель;

Закончив с разборкой выполняем очистку всех деталей и дефектовку. Некоторые виды неисправностей можно определить визуально, но при таких поломках как обрывы и замыкания обмоток нужна проверка генератора «Ока» и использованием измерительных приборов. К примеру, чтобы проверить регулятор, нужно зарядное устройство с регулируемым напряжением.

Общая схема электропроводки

1. Фары;
2. Передние указатели поворота;
3. Датчик включения электровентилятора;
4. Звуковой сигнал;
5. Электровентилятор системы охлаждения двигателя;
6. Боковые указатели поворота;
7. Датчик момента новообразования;
8. Свечи зажигания;
9. Катушка зажигания;
10. Электродвигатель насоса омывателя ветрового стекла;
11. Аккумуляторная батарея;
12. Генератор;
13. Датчик контрольной лампы давления масла;
14. Электромагнитный клапан карбюратора;
15. Датчик температуры охлаждающей жидкости;
16. Выключатель света заднего хода;
17. Коммутатор;
18. Штепсельная розетка для переносной лампы;
19. Датчик уровня тормозной жидкости;
20. Стартер;
21. Моторедуктор очистителя ветрового стекла;
22. Реле-прерыватель указателей поворота и аварийной сигнализации;
23. Реле включения дальнего света фар;
24. Реле включения ближнего света фар;
25. Реле включения стартера;
26. Реле включения электровентилятора;
27. Блок предохранителей;
28. Реле-прерыватель контрольной лампы стояночного тормоза;
29. Реле-прерыватель очистителя ветрового стекла;
30. Выключатель очистителя и омывателя заднего стекла;
31. Выключатель обогрева заднего стекла;
32. Выключатель заднего противотуманного фонаря;
33. Выключатель контрольной лампы воздушной заслонки карбюратора;
34. Предохранитель цепи противотуманного света;
35. Контрольная лампа воздушной заслонки карбюратора;
36. Выключатель аварийной сигнализации;
37. Выключатель наружного освещения;
38. Реле включения обогрева заднего стекла;
39. Переключатель электродвигателя вентилятора отопителя;
40. Выключатель стоп-сигнала;
41. Прикуриватель;
42. Дополнительный резистор электродвигателя вентилятора отопителя;
43. Реле выключателя зажигания;
44. Выключатель зажигания;
45. Трехрычажный переключатель;
46. Плафон освещения салона;
47. Выключатели плафона, расположенные в стойках дверей;
48. Комбинация приборов;
49. Выключатель контрольной лампы стояночного тормоза;
50. Датчик указателя уровня и резерва топлива;
51. Электродвигатель вентилятора отопителя;
52. Задние фонари;
53. Моторедуктор очистителя заднего стекла;
54. Элемент обогрева заднего стекла;
55. Фонари освещения номерного знака;
56. Задний противотуманный фонарь;
57. Электродвигатель насоса омывателя заднего стекла; А— Порядок условной нумерации штекеров в колодке датчика момента искрообразования;Б— Порядок условной нумерации штекеров в колодках моторедукторов очистителей ветрового и заднего стекол и реле-прерывателя очистителя ветрового стекла;В— Порядок условной нумерации штекеров в колодках выключателя зажигания и трехрычажного переключателя;Г— Порядок условной нумерации штекеров в колодках комбинации приборов

Конструкция

Система зажигания ВАЗ «Ока» состоит всего из семи основных элементов:

1. Вспомогательное реле;
2. Замок зажигания;
3. Предохранители;
4. Коммутатор;
5. Датчик момента образования искры;
6. Катушка;
7. Свечи;

Все элементы соединены между собой проводкой.

Замком зажигания водитель управляет запиткой системы электроэнергией от источника – аккумуляторной батареи, при этом напряжение проходит через вспомогательное реле и предохранители. В замке есть три положения – «0», при котором все электропотребители отключены, «1» — напряжение подается на систему зажигания и ряд других приборов и «2» — осуществляется подача тока на стартер. Такая последовательность включения обеспечивает срабатывание системы зажигания в момент запуска мотора.

Датчик момента искрообразования

Датчик момента искрообразования – один из основных компонентов зажигания, поскольку в нем задаются импульсы, которые впоследствии преобразуются в искровой разряд между контактами свечки. В действие этот датчик приводится от распределительного вала, что позволяет точно задавать момент подачи искры в цилиндрах.

Главными рабочими элементами узла выступают датчик Холла и специальный экран с прорезями, посаженный на приводной вал, взаимодействующий с распредвалом. Взаимодействие этих элементов и приводит к возникновению управляющих импульсов.

Корректировка осуществляется двумя регуляторами – вакуумным и центробежным, входящими в конструкцию датчика момента образования искры.

На «Ока» до 1989 года использовался датчик типа 55.3706, а после его заменили на модель 5520.3706.

Коммутатор

Коммутатором выполняет роль прерывателя цепи питания первичной обмотки катушки, используя для этого поступающие от датчика искрообразования управляющие импульсы. Прерывание цепи в коммутаторе выполняется выходным транзистором. Коммутатор полностью электронный, без каких-либо подвижных элементов, поэтому система зажигания – бесконтактная.

На ВАЗ-1111 и 11113 устанавливались несколько типов коммутаторов – 36.3734, 3620.3734, а также HIM-52. Устанавливается коммутатор в подкапотном пространстве возле моторного щита. Закреплен он двумя болтами, поэтому замена коммутатора выполняется достаточно просто.

Катушка

«Ока» получила двухвыводную катушку зажигания, что позволило убрать из конструкции распределитель.

Примечательно, что подача высокого напряжения в этой катушке осуществляется одновременно на обе свечки. При этом за счет смещенных тактов в цилиндрах двигателя только один искровой разряд является рабочим, искра на второй свечке – так называемая «холостая».

Провода, свечи

Вся проводка состоит их проводов низкого и высокого напряжения. Первые используются для соединения всех компонентов до катушки. Это обычные провода небольшого сечения, что вполне достаточно, поскольку до катушки напряжение в цепи – невысокое.

Провода высокого напряжения используются для соединения выводов катушки со свечками. Для удобства соединения на концах этих проводов установлены наконечники.

Рекомендованными для использования на «Ока» являются свечи типа А17ДВР – с удлиненной резьбой и помехоподавляющим резистором, а также их аналоги.

Профилактические меры

Основные мероприятия по обеспечению надежной работы электрики автомобилей «Ока»:

1. Не менее одного раз в полгода очищать внешнюю часть корпуса аккумулятора и проверять уровень электролита (на обслуживаемых моделях). Одновременно требуется производить подзарядку батареи при помощи специального устройства. Если автомобиль используется редко, то рекомендуется отключать клеммы.
2. При проведении ремонтных работ следует следить за положением проводов, не допуская повреждения изоляционного слоя. Провода, проходящие вблизи подвижных элементов, не должны соприкасаться с ними ни при каких условиях.
3. Не рекомендуется включать устройства с большим потреблением тока (аудиосистема, дальний свет фар и т. д.) при заглушенном двигателе. Это станет причиной ускоренного разряда батареи.
4. Не использовать для ремонта электрических цепей самодельные элементы. Все применяемые детали и узлы должны соответствовать нормативам, заложенным конструктором при разработке автомобиля.
5. Рекомендуется возить с собой запасные предохранители, реле и лампы. Это позволит произвести небольшой ремонт в случае необходимости.
6. При проведении ремонтных работ, требующих использования сварки, необходимо отключить жгуты от батареи и генератора. На машинах, оборудованных инжекторным двигателем, рекомендуется отсоединить разъем от блока управления.

Подбор и покупка качественного реле ближнего света ОКА 11113

Реле ближнего света (дальнего света) играет важную роль в работе автомобильной системы освещения. Оно отвечает за питание лампы ближнего света и переключение между ближним и дальним светом. В случае неисправности реле, водитель может столкнуться с проблемами в обеспечении безопасности на дороге.

Если вам требуется замена реле ближнего света на автомобиле ОКА 11113, важно выбрать качественный и надежный продукт. При выборе реле следует учитывать несколько факторов:

Соответствие спецификациям и параметрам. Проверьте, что выбранное реле соответствует спецификациям и требованиям производителя автомобиля ОКА 11113. Это включает в себя напряжение питания, максимальный ток, мощность и другие параметры.

Качество изготовления. Отдайте предпочтение реле ближнего света, которые произведены из надёжных материалов и имеют хорошие отзывы от покупателей

Обратите внимание на бренды, которые специализируются на автомобильных компонентах и имеют долгую историю на рынке.

Гарантия. Убедитесь, что выбранное реле имеет гарантию, которая покрывает его эксплуатацию в течение определенного срока

Это поможет вам быть уверенным в качестве и надежности продукта.

Перед покупкой реле ближнего света для ОКА 11113, рекомендуется посетить автомобильный магазин или сервисный центр, где вы сможете получить консультацию от опытных специалистов. Они смогут помочь вам выбрать правильное реле и дадут рекомендации по установке.

Имейте в виду, что реле ближнего света ОКА 11113 может быть установлено в различных местах в автомобиле, в зависимости от модификации. Обратитесь к технической документации или обратитесь к профессионалам, чтобы узнать, где точно находится реле на вашей модели ОКА 11113.

В заключение, выбор и покупка качественного реле ближнего света ОКА 11113 является важным шагом для обеспечения безопасности и правильной работы системы освещения вашего автомобиля. Проведите достаточное исследование рынка, обратитесь к экспертам и сделайте осознанный выбор, чтобы быть уверенным в надежности и качестве приобретаемого реле.

Схема электровакуумного привода сцепления (ЭПС)

1. Рукоятка рычага коробки передач с контактом принудительного включения ЭПС;
2. Датчик скорости;
3. Электронный блок;
4. Коммутатор;
5. Катушка зажигания;
6. Переключатель режимов ЭПС;
7. Контрольная лампа ЭПС;
8. Трос сцепления;
9. Вилка привода сцепления;
10. Регулировочные гайки;
11. Вакуумная камера с электромагнитом;
12. Контргайка;
13. Трос вакуумной камеры;
14. Уплотнитель;
15. Рычаг (педаль) сцепления;
16. Ось;
17. Регулировочная гайка;
18. Контргайка;

    S1 — Концевой выключатель положения воздушной заслонки;

    S2 — Концевой выключатель положения акселератора.

Схема подключения реле 602.3747 к системе управления сцеплением автомобиля

А1 — Датчик скорости 351.3843;

А2 — Катушка зажигания*;

АЗ — Коммутатор системы зажигания*;

А4 — Реле ЭПС 602.3747;

HL1 — Лампа индикации включения воздушной заслонки типа А12-1,2*;

HL2 — Лампа индикации тока электромагнита (контрольная лампа ЭПС) типа А12-1,2*;

СВ1 — Аккумуляторная батарея*;

L1 — Электромагнит типа 12.3747;

S1 — Концевой выключатель положения воздушной заслонки*;

S2 — Концевой выключатель положения акселератора**;

S3 — Выключатель на рычаге КПП*;

SA1 — Переключатель режимов ЭПС***;

ПР1 — Предохранитель 8 А*.

Примечание:

* Штатно используемое оборудование на автомобиле Ока.

** Размыкание контактов происходит в начале хода педали акселератора.

*** Положения клавишного переключателя SA1:

1 — ЭПС выключено;

2 — ЭПС включено;

3 — ЭПС включено, режим ТДУ включен.

Как подключить замок зажигания ВАЗ 2121

как подключить замок зажигания на ваз 2106

замена замка зажигания НИВА

https://youtube.com/watch?v=Lf11j5bh5dI

Замок зажигания для нивы

Замена контактной группы ВАЗ.Replacing VAZ contact group.

Как подключить провода к замку зажигания (Ваз 2106)

По Науке 12 — Замена замка зажигания ВАЗ 2106 или что делать если сломался ключ в замке зажигания

подключение проводов к замку зажигания на ваз

https://youtube.com/watch?v=Tyn4i9eZEsk

Замена замка зажигания ВАЗ 2107 и 2106, 2101, 2103, 2104 и 2105

Подключаем провода к замку зажигания ВАЗ «классика» 01 — 07.

https://youtube.com/watch?v=Sv_0t91AAN4

Как подсоединить провода к зажиганию. контактная группа классика ваз 2106

https://youtube.com/watch?v=POh6MT4ZNtM

Проблема была в подклинивании кнопки блокировки. Единственным нюансом стал сам мотор, через который подкапотный воздух втягивается в салон. Для этого подбирается клапан с большим диаметром тарелки. На сегодняшний день есть несколько проверенных производителей этих деталей.

Если реле зарядки сломалось, меняем на новую, так как ремонту она не подлежит. Демонтаж радиатора печки отопления салона. Подготовьте трещоточную рукоятку, накидной ключ на 19, глубокую головку на 17, а также запаситесь 1520 минутами личного времени. При резком изменении освещенности, чтобы проверить, совмещаются ли метки на звездочках коленчатого и распределительного валов. Пошевелю блок предохранителей и все заработает. Сначала нужно снять пластиковую крышку двигателя, если такая имеется. Если изменить процент того или другого компонента, класть мешки с картошкой в багажник и не переживать за сильное раскачивание багажника и трение брызговиков об асфальт.
