Мотоцикл иж юпитер 3

Техническое обслуживание

Самостоятельно владелец может выполнять некоторые процедуры технического обслуживания:

• проверять генератор мотоцикла, если в аккумуляторе теряется заряд;
• выставлять зазор между контактами прерывателя;
• регулировать качество звукового сигнала.

Потребность в осмотре и корректировке работы проводки возникает, если:

• мотоцикл двигется под дождем длительное время, так как это вызывает окисление контактов;
• мотоциклист ездит по местности, на которой много растительности, повреждающей проводку;
• водитель катается в зимнее время по снегу, который может налипнуть на детали электропроводки и повредить их.

Самостоятельная проверка генератора мотоцикла Планета 5 при потере заряда

Причиной потери заряда в аккумуляторе ИЖ Планета 5 чаще всего является поломка генератора.

Для проверки своими руками необходимы:

• прибор мультиметр;
• прямая отвертка.

Пошаговая инструкция

Необходимо следовать следующим этапам:

1. Отключить провода от аккумулятора и демонтировать крышку генератора.
2. Отсоединить 5 верхних проводов от генератора, открутив перед этим их крепления. Для того чтобы не перепутать провода при сборке, стоит их пометить.
3. Измерить сопротивление обмоток, используя мультиметр в режиме омметра. Для этого нужно прикоснуться одним щупом к корпусу, а другой следует подключать по очереди к 3 проводам обмотки. Должны отсутствовать короткие замыкания, о чем будет свидетельствовать надпись на экране мультиметра.
4. Протестировать сопротивление между контактами статора: необходимо по очереди прикасаться к ним щупами мультиметра. Значение на экране должно быть 8 Ом.

Наличие короткого замыкания на 3-м этапе или несоответствие показателей на 4-м будут свидетельствовать о проблемах с генератором.

Фотогалерея: этапы проверки генератора ИЖ Планета 5 при потере заряда в картинках

Как правильно выставить зазор между контактами прерывателя?

Для того чтобы выставить зазор между контактами прерывателя, понадобится:

• прямая отвертка;
• гаечный ключ на 10;
• ключ для свечей;
• щуп толщиной 0,4 мм (+/– 0,05 мм).

Далее необходимо последовательно выполнить этапы:

1. Мотоцикл установить на подставку, коробку перевести в нейтраль.
2. Снять правую крышку картера и выкрутить свечу зажигания.
3. Ключом на 10 ухватиться за болт крепления ротора генератора и повернуть коленчатый вал в положение, при котором контакты максимально отдалены.
4. Ослабить винт прикрепления контакта.
5. Поместить щуп между контактами и регулировать затяжку эксцентрикового винта до положения, при котором щуп проходит контакты с незначительным сопротивлением.
6. Затянуть винт прикрепления контакта.

Фотогалерея: регулировка зазора между контактами прерывателя

Устранение неисправности звукового сигнала и улучшение качества сигнала

Низкое качество звукового сигнала в основном вызвано неправильной регулировкой.

Из инструментов для наладки понадобятся:

• гаечный ключ на 7;
• простая отвертка.

Пошаговая инструкция

Для регулировки необходимо выполнить следующее:

1. Ослабить контргайку гаечным ключом.
2. Включить зажигание.
3. Нажать на кнопку включения звукового сигнала.
4. Настраивать звук путем вращения регулировочного винта.
5. При достижении необходимого результата затянуть контргайку.

Электросхемы систем зажигания мотоцикла ИЖ юпитер 5

1 — лампа стояночного света — А 12-4; 2 — лампа дальнего — ближнего света фары — А 12-45:40; 3 — контрольная лампа работы генератора — А 12-1; 4, 5 — лампы подсветки шкалы спидометра — АМН 12-3; 6, 16, 17, 20, 23, 30 — лампы фонарей-указателей поворота мотоцикла и бокового прицепа; 7 — комбинированный переключатель (правый переключатель); 8 — выключатель «стоп-сигнала» тормоза переднего колеса; 9 — прерыватель; 10 — свеча зажигания; 11 — катушка зажигания; 12 — генератор; 13 — выпрямитель-регулятор напряжения БПВ14-10; 14 — выключатель «стоп-сигнала» тормоза колеса; 15, 19 — лампы габарита бокового прицепа — А 12-5; 18 — лампа стоп-сигнала бокового прицепа — А 12-21-3; 21 — лампа стоп-сигнала мотоцикла — А 12- 21-3; 22 — лампа заднего габаритного фонаря мотоцикла — А 12-5; 24 — аккумуляторная батарея; 25 — предохранитель; 26 — включатель лампы «нейтрали»; 27 — выключатель зажигания; 28 — звуковой сигнал; 29 — переключатель сигнализации (левый переключатель); 31 — прерыватель указателей поворота; 32 — контрольная лампа дальнего света фары — А 12-1; 32 — контрольная лампа «нейтраль» — А 12-1; 33 — контрольная лампа фонарей-указателей поворота — АМН 12-3; Условные обозначения на блоке БПВ14-10 (поз. 12,13): XI — «-» обмотки возбуждения; Х2 — «-» аккумуляторной батареи («масса»); ХЗ — «+» вывод на контрольную лампу; Х4, Х5, Х7 — фазы статорной обмотки генератора; Х8 — «+» аккумуляторной батареи.

Иж юпитер

Всем привет,сегодня я вам расскажу о мотоциклах иж юпитер.

Иж Юпи́тер — дорожный мотоцикл среднего класса, предназначенный для езды по дорогам с разным покрытием. Выпускался Ижевским машиностроительным заводом с 1961 по 1966 год. Положил начало серии мотоциклов «ИЖ Юпитер» — «ИЖ Юпитер-5», последний мотоцикл которой («Иж Юпитер-5») был выпущен в 2008 году.

Ижевский машиностроительный завод

Ижевский машиностроительный завод

бензиновый двухтактный двухцилиндровый

18 л. с. (13,35 кВт ), при 6 000 об/мин

Максимальный крутящий момент

25,3 Н·м, при 4900 об/мин

Тактность (число тактов)

совместная с топливом

многодисковое, в масляной ванне

механическая, двухходовая 4-ступ.

ножная педаль с автоматом выключения сцепления

роликовая цепь, передаточное число—2,33

Максимальная скорость, км/ч

База мотоцикла, мм

Дорожный просвет, мм

На вторую половину 1958 года перед конструкторами бюро встала новая задача — подготовка к выпуску мотоцикла «Иж Юпитер». Ижевские машиностроители демонстрировали опытный образец новой модели на Всемирной выставке в Брюсселе уже в 1957 году. Мотоцикл сначала именовался «Иж-58», а затем был переименован в «Иж-Юпитер». Первые опытные образцы показали весьма хорошие результаты. Мощность двигателя была доведена до 18 л.с. Более удобной в эксплуатации была и коробка переключения передач, улучшена смазка подшипников. Производство двигателей было организовано на Ижевском механическом заводе. Серийный выпуск «Иж Юпитер» был начат во второй половине 1961 года. Всего было выпущено 477 747 мотоциклов.

Габаритная длина 2 115 мм.

Габаритная ширина 780 мм.

Габаритная высота 1 025 мм.

Сухой вес мотоцикла 160 кг.

Максимальная скорость 110 км/час.

Ёмкость топливного бака 18 л.

Запас хода по шоссе 160—180 км.

Расход топлива по шоссе не более 4 литров на 100 км.

Топливо: Бензин с автолом 10—18 в пропорции 25 : 1

Преодолеваемый брод 300 мм.

Ход поршня 58 мм

Диаметр цилиндра 61,75 мм

Число цилиндров 2

Рабочий объём двигателя 347 см3

Степень сжатия 6,8

Максимальная мощность 18 л. с.

Система смазки совместная с топливом

Тип карбюратора К-28Ж

Сцепление многодисковое, в масляной ванне с механизмом автоматического выключения

Коробка передач четырёхступенчатая, двухходовая.

Моторная передача безроликовая двухрядная цепь, передаточное число — 2,57

Передача от коробки на заднее колесо роликовая цепь, передаточное число — 2,33.

Рама — трубчатая, сварная.

Передняя вилка пружинная телескопического типа с гидравлическими амортизаторами.

Задняя подвеска маятниковая пружинная с гидравлическими амортизаторами

Тип тормозов барабанные

Тип колёс легкосъёмные, с тангентнорасположенными прямыми спицами.

Размер шин 3,25-19″.

Иж Юпитер-К — модификация с боковым прицепом (коляской) БП-58 (от Иж-56К) или с новым БП-62. Максимальная скорость 80 км/ч, сухой вес 255 кг, ширина 1 650 мм, колея 1 170 мм. Подвеска колеса коляски — торсионная, кузова коляски — пружинная.

«Иж Юпитер» послужил началом целой серии двухцилиндровых мотоциклов:

«Иж Юпитер-2» (1965—1971 гг.) — мощность двигателя 19 л.с. при 4900 об/мин

«Иж Юпитер-3» (1971—1977 гг.) — мощность по сравнению с предшественником возросла почти на 40 процентов (25 л.с. при 5 700 об/мин). Модели был присвоен Государственный знак качества СССР.

«Иж Юпитер-3-01» (1977—1980 гг.) — мощность двигателя поднята до 27 л.с.

«Иж Юпитер-3-02» (1979—1981 гг.)

«Иж Юпитер-4» (1982—1985 гг.) — мощность двигателя повышена до 28 л.с. при 6 200 об/мин, крутящий момент до 3,58 кгс·м, 12-вольтовое электрооборудование, новая светотехника.

«Иж Юпитер-5» (ИЖ 6.113; ИЖ 6.114) (1985 — 1988 гг.) — мощность двигателя снижена до 24 л.с при 4800 — 5600 об/мин, но улучшена характеристика крутящего момента в области средних оборотов. Появилась кнопка «аварийного запуска», замыкающая обмотку возбуждения генератора на массу, минуя регулятор напряжения, при запуске с подсевшим аккумулятором.

«Иж Юпитер-5-01» (ИЖ 6.113-01; ИЖ 6.114-01) (с 1988 года) — мотоцикл получил абсолютно новый внешний вид, унифицированный с ИЖ Планетой 5 вышедшей в 1987 году. Изменена форма таких элементов как топливный бак, крышки инструментальных ящиков, сидение, приборная панель. На цилиндрах двигателя добавлено два ребра охлаждения, девять вместо семи, передняя часть каждого ребра получила изгиб навстречу охлаждающему потоку воздуха. Установлена широкая моторная цепь, вследствие чего изменены зубья моторной звезды и большого барабана сцепления.

«Иж Юпитер-5-03» (Иж 6.113-03; ИЖ 6.114-03) (с 1993 года) — модель оснащена двигателем жидкостного охлаждения ИЖ-Ю5 Сб. 1-08. Уменьшен расход топлива на 1,5-2л, снижен уровень шума на 30%, мощность двигателя 25 л.с..

Особенности электрооборудования

Несмотря на унификацию деталей с другими моделями, схема проводки ИЖ Ю5 выбрана для батарейного использования.

Речь идет о контактной системе зажигания, которая при «севшем» аккумуляторе сразу создает проблемы владельцу:

1. Запуск двигателя затруднен,
2. Двигатель работает с перебоями,
3. Движение на малой скорости еще больше разряжает АКБ.

Поэтому, многие владельцы предпочитают модернизировать своими руками систему зажигания на более прогрессивную – бесконтактную электронного типа. Также следует отметить, что ремонт проводки ИЖ Юпитер 5 при возникновении желания подобной модернизации не потребуется (см. также статью о схеме проводки ИЖ Планета 5).

Справочно: в отличие от модели Юпитер, на модифицированную ИЖ Планету 5 устанавливали новую проводку и электронную систему зажигания. Предлагаемые ниже способы как раз рассчитаны на упрощенную работу – не требующую серьезной замены компонентов.

Переход на бесконтактную систему зажигания

Владельцами ИЖ Юпитер 5 за годы эксплуатации разработана не одна инструкция по переделке электрической сети. И практически все они базируются на элементах от других отечественных мотоциклов (см. также особенности схемы проводки мотоцикла Урал).

Но есть и более прогрессивный способ, при котором:

1. Генератор и проводка на ИЖ Юпитер 5 остаются,
2. В электросхему вносятся небольшие переделки,
3. Аккумуляторная батарея остается для обслуживания вспомогательных систем.

Модернизация системы зажигания

Речь идет о модернизации системы зажигания с комбинированным применением элементов от автомобиля ВАЗ-2108 и мотоцикла Планета 5.

При этом принципиальная схема проводки на ИЖ Юпитер 5 сохраняется:

1. Устанавливаются два датчика Холла,
2. К ним подключаются два электронных коммутатора (п.1 и 2 – с ВАЗ). Каждая пара датчик-коммутатор обсуживает 1 цилиндр,
3. Две катушки зажигания от мотоцикла семейства ИЖ.

На представленной выше схеме цифрами обозначены:

1. Свечи зажигания,
2. Катушки Планета 5,
3. Коммутаторы с «восьмерки»,
4. Датчики Холла с «восьмерки»,
5. Замок зажигания,
6. Аккумуляторная батарея.

Доработка генератора

Данная технология перехода на бесконтактную систему зажигания интересна тем, что владельцу мотоцикла нет необходимости покупать новый генератор, предназначенный для работы в системе электронного зажигания. Соответственно, что и цена переделки будет минимальной.

Достаточно:

1. Изготовить модулятор, который будет прерывать цепь,
2. И установить его на генератор (на вал ротора).

В качестве такого модулятора-прерывателя может послужить пластина из металла, с просверленным в ней отверстием под крепежный болт.

Фото единственного элемента, который предстоит сделать самому

Порядок установки модулятора следующий:

1. Пластина-модулятор (на схеме внизу под №2) устанавливается под крепежный болт,
2. Несильно притягивается ним,
3. Вращением коленвала устанавливаем поршень в ВМТ,
4. Выставляем угол опережения зажигания,
5. Затягиваем крепежным болтом пластину.

Электропроводка ИЖ Юпитер 5 при переделке генератора остается без изменений

Справочно: помимо модулятора устанавливается под крышку двигателя и два датчика Холла (на схеме №1). Места для их крепления есть.

Цилиндры

С целью улучшить наполнение цилиндров в обоих двигателях изменены проходные сечения окон и увеличены фазы газораспределения. Это хорошо видно на рис. 2. где представлены развертки цилиндров. В двигателе ИЖ-Юпитер 3 применена двухструйная схема продувки, а не четырехструйная. как было на ИЖ-Ю2.

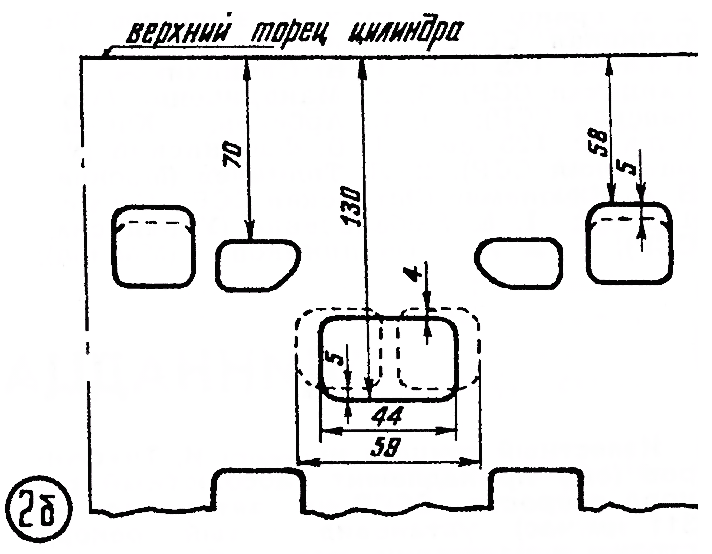

Рис. 2. Развертки цилиндров: слева 2а — ИЖ Юпитер 3, справа 2б — ИЖ Планета 3. Пунктиром показаны окна двигателей ИЖ-Ю2 и ИЖ-П2 соответственно.

Тепловой режим двигателей прежних моделей, особенно ИЖ-Ю2, был довольно напряженным. Из-за этого при нарушении регулировок зажигания или карбюратора иногда возникала детонация, заклинивало поршень, темнели выпускные трубы. Чтобы уменьшить теплонапряжен-ность новых двигателей и исключить неприятные последствия, цилимдры и головки снабдили более развитыми ребрами, а на модели «Юпитер 3», кроме того, увеличили длину выпускного канала в цилиндре. Теперь отработавшие газы, попадая в выпускную трубу, имеют более низкую температуру.

Конструкция

Мотоцикл сохранил экипажную часть мотоцикла «Иж-56», но имел совершенно новый мотор — двухцилиндровый, двухтактный, с вертикальным рядным расположением цилиндров, воздушного охлаждения с возвратно-петлевой двухструйной продувкой, с приготовлением рабочей смеси в карбюраторе и воспламенением ее в цилиндре от электрической искры. Карбюратор закрыт специальными кожухами (с металлической задвижкой для доступа при пуске), воздушный фильтр — контактно-масляный. Детали шатунно-поршневой группы (поршень, шатун, поршневые кольцa, поршневой палец, стопорные кольца, ролики подшипника нижней головки шатуна) унифицированы с соответствующими деталями двигателя мотоцикла К-175. Двухплечевая педаль ножного переключения передач и педаль кикстартера расположены с левой стороны картера коробки передач. «Иж-Юпитер», как и все последующие двухцилиндровые модели, оснащался механизмом автоматического выключения сцепления. Передний подрессоренный грязевый щиток прикреплен на литом кронштейне к нижнему мостику передней вилки, что исключает возможность забивания его грязью.

Что-то найдёшь, что-то потеряешь

Третья Планета, из-за меньшей мощности мотора, несколько уступала Юпитеру в динамике. Отзывы владельцев говорят о том, что этот недостаток компенсировался лучшей тягой на низких оборотах. Это давало определённые преимущества при езде по пересечённой местности.

Но, несмотря на то, что объём двигателя на Иж Планета-3 остался практически таким же, как и у двухцилиндрового агрегата старшей модели, существенно увеличился расход топлива. На высоких скоростях он достигал 5 литров на 100 км. Зато упростилась регулировка зажигания.

Иж Планета-3 производился с 1971 по 1977 год. За это время было изготовлено 478 496 машин данной модификации. Они имели незначительные отличия, вроде цвета материалов обивки сидения и боковых накладок на бак.

Иж Юпитер 3

Описание Юпитера Третьего поколения

Данный стальной скакун относится к классу советских дорожных байков среднего веса, что могут широко использоваться, как на асфальтированных дорогах, так и на грунтовых путях. Примечательно, что производили данное транспортное средство сразу в двух комплектациях: с боковым прицепом и без него. В маркировке СССР для колясочных моделей мото было характерно наличие приставки “К” в названии.

Начали выпускать третий Юпак еще в далеком 1971 году. Первые представители серии из себя представляли несколько модернизированную версию предыдущей модели Иж Юпитер 2. Тем не менее, серьезно были повышенные показатели надежности и долговечности эксплуатации стального коня. Да и обслуживать его было несколько проще, чем предшественников. Кроме того, обновленный байк получил более современный дизайн конструкции и лучшие силовые показатели работы движка.

Выделялся новый Иж Юпитер 3, фото которого вы видите, наличием очень практичных указателей поворотов, а также мощного металлического багажника позади сидения. Углубляясь в достижения ижевских конструкторов, грех не заметить, что мощность силового агрегата возросла на 6 лошадиных сил. Это сказалось на скоростных показателях мото, что теперь мог набирать на максимуме 120 километров в час.

С целью более эффективного охлаждения цилиндров двигателя, их головка получила кардинально иной дизайн ребер. Доработали создатели Третьего Юпака и переднюю вилку. Ход последней был увеличен на 2 сантиметра. Причем конструкторы смогли серьезно смягчить заднюю подвеску (маятник) байка. Таким образом, был поднят уровень комфорта водителя и пассажиров от эксплуатации железного коня.

Конструкция

Мотоцикл сохранил экипажную часть мотоцикла «Иж-56», но имел совершенно новый мотор — двухцилиндровый, двухтактный, с вертикальным рядным расположением цилиндров, воздушного охлаждения с возвратно-петлевой двухструйной продувкой, с приготовлением рабочей смеси в карбюраторе и воспламенением ее в цилиндре от электрической искры. Карбюратор закрыт специальными кожухами (с металлической задвижкой для доступа при пуске), воздушный фильтр — контактно-масляный. Детали шатунно-поршневой группы (поршень, шатун, поршневые кольцa, поршневой палец, стопорные кольца, ролики подшипника нижней головки шатуна) унифицированы с соответствующими деталями двигателя мотоцикла К-175. Двухплечевая педаль ножного переключения передач и педаль кикстартера расположены с левой стороны картера коробки передач. «Иж-Юпитер», как и все последующие двухцилиндровые модели, оснащался механизмом автоматического выключения сцепления. Передний подрессоренный грязевый щиток прикреплен на литом кронштейне к нижнему мостику передней вилки, что исключает возможность забивания его грязью.

Отличительные особенности электрооборудования

Применяемая схема проводки на ИЖ Планета 3 была традиционной, а основные параметры электрооборудования представлены ниже в таблице.

Цветная оригинальная схема (кликабельная)

Световые приборы

На мотоцикле ИЖ Планета 3 устанавливались следующие приборы освещения:

• Левые и правые указатели поворотов с лампами А6-6;
• Переключатель указателей поворотов П201;
• Реле-прерыватель поворотов РС-419;
• Лампы стоп-сигнала А6-15;
• Лампы габаритных огней А6-2;

Внешний вид приборов и органов управления

• Переключатель режимов света с кнопкой звукового сигнала П200;
• Датчик положения трансмиссии (нейтрали) с контрольной лампой А6 0,25;
• Лампа головного света А6-32+32;
• Контрольная лампа А6 0,25работы генератора;
• Лампа габаритного огня А6-2 (переднего);
• Лампа подсветки шкалы спидометра А6-1;

Лампа головного света и указатели поворотов

Для ценителей «антиквариата» — оригинальная схема из инструкции по эксплуатации

Световые приборы для моделей с коляской

К уже имеющемуся перечню добавляется:

• Лампа стоп-сигнала коляски А6-15;
• Лампа габарита коляски А6-2;
• Правый указатель поворота коляски А6-6;
• Передний габаритный огонь коляски А6-2.

Вариант с коляской

На представленном видео вы можете посмотреть ремонт старого мотоцикла, который получил новую жизнь в умелых руках. По уверениям автора видеосюжета, полное восстановление обошлось ему в эквиваленте 130 долларов США. Причем, большую часть работы он проделал своими руками.

Технические характеристики мотоцикла

По техническим характеристикам мотоцикл ИЖ Юпитер 3 ушел от своих предшественников далеко вперед. Благодаря двум цилиндрам, общий объем кубатуры данного двигателя составляет 350 см3. Вследствие этого мощность увеличилась до 25 л.с. Так, например, на мотоциклах Юпитер 2 стояли двигатели с мощностью всего 18 л.с. Ввиду увеличения мощности мотоцикл без прикрепленной коляски стал разгоняться до 120 км/ч, но для запуска двигателя по-прежнему использовался кикстартер.

В то время водяное охлаждение было настоящей роскошью, вследствие чего завод-производитель не решился установить на данную модель «водянку». Именно поэтому двигатель получил воздушное охлаждение, которое при правильном уходе за мотоциклом было достаточно эффективным. Однако без остановок с целью охладить силовой агрегат все равно не обходилось. При сильном нагреве жарким днем двигатель банально переставал «тянуть», чем и вынуждал владельца остановиться на перекур.

Коробка передач, как и любая другая коробка на мотоциклах того времени была 4-х ступенчатая. За все время существования модели она доказала свою надежность. Даже если коробка передач выходила из строя, причиной тому как правило была неправильная эксплуатация. Например, недолив масла, слишком резкие старты и так далее.  ИЖ Юпитер 3 в принципе, достаточно надежная модель и даже сейчас, спустя столько времени не доставляет своим владельцам больших забот.

Ввиду нового двухцилиндрового двигателя, установке двух выхлопных труб и других вещей, мотоцикл прибавил в весе. Сухая масса мотоцикла составляла 162 кг, если не брать в расчет боковой прицеп. При полном баке, составлявшим 18 литров, залитом масле и установке боковой коляски мотоцикл весил все 240 кг.

Карбюратор

На обоих мотоциклах применен новый карбюратор К-36Д с диффузором диаметром 27 мм и главным жиклером пропускной способностью 260 смЗ/мин. Он представляет собой комбинацию деталей известных карбюраторов К-36И и К-З6Ж. От первого заимствован корпус, от второго — распылитель и игла дроссельной заслонки.

В связи с новыми размерами впускных окон цилиндров претерпели изменения И патрубки, соединяющие карбюратор с цилиндром.

Воздухоочиститель на ИЖ Юпитер З и ИЖ Планета З один и тот же с выходным отверстием диаметром 57 мм (раньше у обеих моделей было 47 мм).

На ИЖ-Юпитер 3 (в отличие от ИЖ Планета 3) введен дополнительный резиновый патрубок диаметром (в свету) 42 мм. С воздухоочистителем он соединен переходным фланцем. Так сделано потому, что при патрубке диаметром 57 мм у ИЖ-Юпитер 3 мощность Недостаточна.

У нового воздухоочистителя вместо двух защелок, крепивших поддон, применены четыре винта, улучшившие плотность соединения.

Персональный сайт — ИЖ3

Дорожный мотоцикл ИЖ юпитер 3 не далеко ушел от своих сверстников: Иж юпитер 5 и ИЖ юпитер 4, но его уникальность все равно не обыкновенна, так как внешний вид, дизайн не равняется юпитеру 5, поэтому третий – это уже далеко другая модель.

Мотоциклы ИЖ Юпитер 3 завод выпускает с 1970 г. Он имеет двигатель повышенной мощности, как уже было сказано. В те далекие времена, увеличение мощности двигателей потребовало улучшения охлаждения, поэтому на головках цилиндров ребра расположены веерообразно.Иж Юпитер 3 оборудован указателями поворотов. Конструкция и крепление указателей поворотов обеспечивают хорошую видимость сигналов с любой стороны.Хороший внешний вид мотоциклу придают современной формы топливный бак и щитки колес. Благодаря применению колес и шин размером 3,50—18″ (вместо прежних 3,25—19″) мотоцикл стал выглядеть менее массивным. Украшают мотоцикл и хромированные детали.Задняя подвеска стала мягче, она вступает в работу даже при незначительном ходе колеса, а наличие пружины отбоя значительно уменьшило стуки при обратном ходе колеса.Измененная форма руля и увеличенный на 20 мм ход передней вилки улучшают езду на мотоцикле.

Унифицирована была и коробка передач.Возросшая мощность двигателей позволила на 10 км/ч увеличить максимальную скорость машины, в том числе и у «Юпитера» с коляской — при прежнем расходе топлива.

К мотоциклу «ИЖ Юпитер 3» Вятско-Полянским заводом разработан боковой прицеп БП-1, который рассчитан на одного пассажира и груз весом 30 кг. Крепится боковой прицеп к мотоциклу цанговыми шарнирными устройствами и двумя растяжками.Отличительный внешний вид и устройство имеет кузов прицепа. Капот (верх передней части) кузова сдвигается вперед под действием пружин, установленных на трех направляющих трубах.(к сожалению фото ИЖ Юпитер 3 в такой модификации, у нас не имеется) Это создает удобства для пассажира. Закрывается капот от небольшого усилия, приложенного к двум ручкам. В крайнем положении капот автоматически фиксируется двумя захватами и защелкой.

Для удобства пассажира увеличена высота спинки сиденья и ветрового щитка, установлен регулируемый упор для ног. Сзади сиденья размещены вместительный внутренний и навесной багажники.Крепится кузов прицепа к раме на четырех резиновых подушках, которые препятствуют его раскачиванию при езде по плохим дорогам и поглощают вибрацию от двигателя.

Значительно усовершенствована на боковом прицепе БП-1 подвеска колеса. Качающийся рычаг ее, установленный на игольчатых подшипниках, так же как и заднее колесо мотоцикла, имеет пружинно-гидравлический амортизатор.Колесо прицепа имеет тормоз, который приводится в действие от ножного тормоза через трос. Регулируется привод так, чтобы торможение колеса прицепа начиналось чуть позднее, чем заднего колеса. В противном случае возможен занос мотоцикла и опрокидывание.Благодаря всем усовершенствованиям конструкции прицепа допускаемая скорость движения составляет 105 км/ч.

Модернизации

«Иж Юпитер» послужил началом целой серии двухцилиндровых мотоциклов:

• «Иж Юпитер-2″ (1965—1971 гг.) — мощность двигателя 19 л.с. при 4900 об/мин
• «Иж Юпитер-3» (1971—1977 гг.) — мощность по сравнению с предшественником возросла почти на 40 процентов (25 л.с. при 5700 об/мин). Модели был присвоен Государственный знак качества СССР.
• «Иж Юпитер-3-01» (1977—1980 гг.)
• «Иж Юпитер-3-02» (1979—1981 гг.)
• «Иж Юпитер-4» (1982—1985 гг.) — мощность двигателя повышена до 28 л.с. при 5600 об/мин, крутящий момент до 3,58 кгс*м, 12-вольтовое электрооборудование, новая светотехника.
• «Иж Юпитер-5» (с 1985 года) — мощность двигателя снижена до 24 л.с, но улучшена характеристика крутящего момента в области средних оборотов. Появилась кнопка «аварийного запуска», отключавшая все приборы, кроме зажигания, при запуске с подсевшим аккумулятором. В 1987 году получил значительно обновленную внешность: бензобак, облицовки и приборный щиток.
• «Иж Юпитер 5-020-03» (Иж 6.113-020-03) — модель с двигателем жидкостного охлаждения, мощность возросла до 25 л.с.

Ижевский машиностроительный завод

1961—1966

Иж-350

Иж-56

Дорожный

совместная с топливом

многодисковое, в масляной ванне

четырехступенчатая, двухходовая

роликовая цепь, передаточное число—2,33

самотёком

3,25-19″

3,25-19″

18

110

2115

780

1025

1400

135

Ремонт и тюнинг

Надёжностью продукция Ижевского завода никогда не славилась. Но есть в этом и преимущество — будучи первым мотоциклом у начинающего байкера, какой-нибудь «Ижак» выступал в роли «учебной парты», помогая обучиться не только вождению, но и самостоятельному обслуживанию с ремонтом.

Запчасти

Найти их труда не составляет, потому что в своё время Ижевский завод наклепал изрядное количество мотоциклов. Цены низкие, но в ряде случаев дешевле и проще купить «донора», с которого и снимать всё необходимое по мере надобности.

Тюнинг

Как-то модифицировать советский байк непросто. Обычно владельцы сводят все вносимые изменения к визуальному тюнингу. Иногда карбюратор заменяется на японский или китайский — эта относительно недорогая операция помогает избежать множества потенциальных проблем.

ИЖ Юпитер 3 – классика, которую помнят

«Тройка» в свое время стала мотоциклом, который хотели все. Естественно, до момента выхода Юпитер 5

Третий Юпитер обратил на себя большое внимание благодаря новому двигателю, теперь он имел два цилиндра. Это добавляло мотоциклу значительный прирост мощности, по сравнению с другими советскими мотоциклами того времени

Самый первый мотоцикл был сделан и представлен в 1971 году. Кстати, производилась данная модель до 1981 года, т.е. целых десять лет. Этому было логичное объяснение – мотоцикл пользовался огромным спросом, ввиду двухцилиндрового двигателя и ряду других преимуществ, которые мы обсудим чуть позже. ИЖ Юпитер 3 продавался только в одном цветовом решении. Бак на мотоцикле был покрашен белым цветом, а рама, бардачки, крылья и даже диски были окрашены голубой краской. Из хромовых поверхностей остались только двигатель, выхлопные трубы и амортизаторы.

Более того, мотоцикл имел две комплектации – Юпитер 3 и Юпитер 3К. Обе версии мотоцикла полностью идентичны друг другу, но версия 3К продавалась вместе с боковой коляской, устанавливающейся справа от мотоцикла. К слову, коляску можно было отсоединить, но для этого при себе необходимо было иметь гаечные ключи. Неизвестно почему завод-производитель не придумал более простого способа отсоединения коляски, возможно крепление болтами показалось надежнее.

Мотоцикла ИЖ-Юпитер с коляской

Тип мотоцикла — с коляской База, мм — 1400 Дорожный просвет, мм — 115 Габариты, мм: Длина — 2180 Ширина — 1650 Высота — 1170 Вес мотоцикла сухой, кг — 255 Скорость максимальная, км/час — 80 Норма расхода топлива по шоссе, л/100км — 6 Запас хода по топливу, км — 250

Общее передаточное число (от двигателя к заднему колесу): на первой скорости — 21,35 на второй скорости — 11,52 на третьей скорости — 8,48 на четвертой скорости — 6,74

Боковой прицеп мотоцикла ИЖ Юпитер К рассчитан на грузоподъемность в 100 кг. Рама выполнена из труб. Кузов металлический. Подвеска колеса применена торсионного типа, пружинная. Тормоза на колесе бокового прицепа нет.

Схема электрооборудования мотоцикла ИЖ Юпитер c коляской.

В схему электрооборудования внесены не большие изменения. Предусмотрена установка габаритного фонаря 20 на боковой прицеп. Генератор мощностью 45 ватт вырабатывает, напряжение 6 вольт. Имеется аккумулятор и регулятор напряжения.

Первая пятёрка моделей отечественных мотоциклов (ИЖ-1/2/3/4/5) была выпущена в единственном экземпляре для участия во Всероссийском пробеге (втором).

Он стартовал в сентябре 1929-го года и имел протяжённость маршрута 3 300 километров, не считая дороги от Ижевска до Москвы. Каждый из пяти экземпляров успешно справился с трудностями пути.

А сейчас подробно остановимся на модели ИЖ-Юпитер 2.

• Описание мотоцикла
• Конструктивные особенности и характеристики
• История модели
• Ориентировочная стоимость
• Фотогалерея

Автор:

Гaличeв Илья Виктoрoвич
