Как включить птф на киа рио 3

выбор

Обычно автомобили Рио отлично укомплектованы. Но есть и такие модели (Киа Рио Комфорт), которые продаются без дополнительных элементов, цена на них несколько ниже. В этом случае вместо ПТФ на бампере стоят заглушки. Водителю остаётся выбрать либо оригинальные, похожие на бумеранги, либо приобрести противотуманные фары другой формы, но с установочным комплектом.

Наиболее подойдут:

• Depo;
• DLAA;
• Hella.

При покупке обратите внимание на маркировку. Если решили брать «бумеранги», проверьте: на них должны стоять буквы L (левая) и R (правая)

При приобретении фар другой формы: квадратной или круглой, найдёте букву N (обе лампы одинаковы).В некоторых комплектах предлагаются и дневные ходовые огни.

Решение вопроса

В данной публикации мы подробно расскажем, как осуществить данные действия. От вас потребуется только желание и немного времени, и совсем скоро ваше авто получит те самые недостающие элементы, от которых вы отказались в автосалоне. Причем, цена такого решения вполне оправдана.

Покупаем ПТФ

При современных интернет-возможностях приобрести нужные нам запчасти не составит труда, тем более, что экономия с лихвой покроет все издержки

Более того, даже их покупка в автомагазине окажется выгоднее, если понимать, на что именно обращать внимание

Разбираемся в артикулах

Наиболее рекомендуемые и экономически оправданные фары для нашей модели производят:

Но товаров на сайте производителе много, а как выбрать нужное – не все понимают.

Рассмотрим заказ ПТФ на примере производителя DEPO:

• Первые три цифры артикула обозначают марку автомобиля;
• Цифра после дефиса обозначает тип. 11 — это обозначение фары;
• Два следующих знака обозначают порядковый заводской номер;
• Буквы L или R указывают на то, левая или правая фара (по ходу движения);
• Если стоит буква N – значит, левая и правая фары одинаковые;
• Буква P означает, что комплект парный (из двух фар – поштучно не продается).

Также артикул может содержать:

• Букву Q – на данную фару получено 2 сертификата (американский — SAE и европейский E-MARK);
• Буква E информирует, что на фару отдельно получен европейский сертификат;
• Буква S — отдельно американский;
• Буква M информирует, что данная фара предназначена под корректор.

Порядок выполнения коррекции светового потока

Лампы в обеих фарах необходимо заменять одновременно, даже если перегорел только один галоген. Это сделано для того, чтобы уличное освещение было одинаковым. После замены световой поток должен быть правильным. Неправильная регулировка фар ближнего / дальнего света может привести к плохому уличному освещению или к приближающимся автомобилям дальнего света.

Исправить правильное направление луча фар необходимо.

1. Найдите место с ровным участком и стеной.
2. Припаркуйте автомобиль у стены.
3. Измерьте расстояние от поверхности платформы до центра маяка. Переместите его к стене в подходящем месте. Отметьте отметку хорошо видимым маркером или мелом.
4. Отъехать 5 метров от стены. После включения ближнего света убедитесь, что верхняя граница его отражения от стены совпадает с отмеченной отметкой.
5. Если край света не совпадает с линией маркера, добиваться его нужно, повернув корректоры, предусмотренные в большинстве моделей Kia Rio. Если на фарах вашего автомобиля нет корректоров, направленность светового потока регулируется ослаблением (с установкой шайб) и затяжкой болтов крепления фары.

Получив необходимую регулировку, вы можете быть полностью уверены, что на расстоянии до 50 метров перед автомобилем поток света будет распространяться параллельно поверхности дороги, что позволит избежать ослепления встречных водителей. Поэтому, если на автомобиле Киа Рио задует 2 или 3 фары, их можно просто заменить, отрегулировав направление светового потока для достижения идеального освещения дороги.

Подсветка номерного знака

Номерные знаки транспортных средств должны быть чистыми, с подсветкой в ​​темноте, т. Е. Разборчивыми. Это Технический регламент.

Для замены лампочек покупают элемент с цоколем 5w5 мощностью 5 Вт.

Легкий способ заменить:

1. Перед работой отключите минусовую клемму АКБ.
2. Через паз подденьте крышку отверткой, сдвиньте вниз, увеличьте зазор между корпусом и крышкой.
3. Снимаем потолок.
4. Выкручиваем патрон с лампочкой.
5. Вставьте новый элемент, проделайте обратную работу.

Это быстрый способ, но вы можете повредить крышку. Другой вариант, снятие обшивки багажника, требует навыков и времени.

Лампы ПТФ полярные. Поэтому, если после включения они не загораются, их нужно просто перевернуть вверх ногами.

Самостоятельная установка ПТФ

Сразу оговорюсь, указанный пост предназначен для тех, кто владеет хотя бы базовыми познаниями в автомобильной электронике. Для остальных — просто вынос мозга, и можно не тратить время для чтения. Необходимо приобрести: 1. Комплект ПТФ (код для заказа: 922014X000 — левая, 922024X000 — правая) — в настоящее время комплект около 3 500 руб. 2. Кнопку включения подогрева лобового стекла, применяемую на люксовых комплектациях Рио (код для заказа: 937404Y000) — около 500 руб., если заказывать через exist.ru либо autodoc.ru;

3. Проводку (около 10 м); 4. Гофры для укладки проводов (около 6 м);

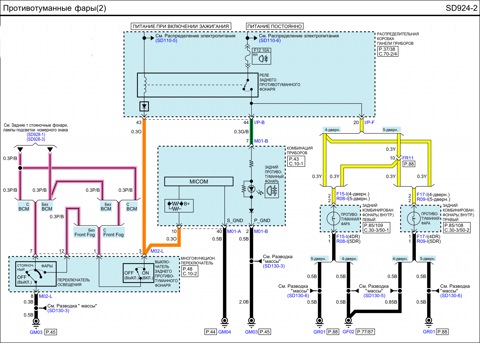

Собираем по следующей схеме

https://kiario.club/attachments/31620d1358792073t-92d9f2u-960.gif

По указанной схеме подключаются ПТФ в случае использования кнопки без фиксирующего положения. Применяемая мною кнопка фиксирующего положения не имеет. Изначально хотел использовать эту кнопку для другого электронного устройства (для СГУ — режим horn или как его называют в народе «крякалка»), но потом решил ее использовать в качестве включения ПТФ. От использования нештатных кнопок категорически отказался, т.к. не хотелось колхозить салон. Принцип работы схемы следующий: Значение контактов на силовом реле: 86 — постоянный минус, 87 — постоянный плюс (подключается через предохранитель), 85 — управляющий плюс, 30 — выход на ПТФ (плюс). Значение контактов на реле 23.3777. 1. Постоянный плюс (подключается через предохранитель, либо можно подключить напрямую к 87 контакту) 2. Не задействован. 3. Постояный минус. 4. Плюс. Подключается к 85 контакту (в случае использования светового индикатора работы ПТФ выводится либо непосредственно на лампочку кнопки вкл. ПТФ, либо напрямую на соответствующий индикатор в панели приборов). 5. Постоянный минус, подключается через кнопку, т.е. кнопка при нажатии осуществляет кратковременное замыкание цепи. 6. Управляющий плюс. (Рекомендую подключать непосредственно к габаритам) Принцип работы реле 23.3777: На контакте 6 должен присутствовать «+». При кратковременом появлении на контакте 5 минуса — реле изменяет состояние 1 и 4 контактов. Т.е. если контакты были разомкнуты — замыкает, если замкнуты — размыкает. При отключении питания на контакте 6 реле возвращается в исходное разомкнутое положение.

Кнопка вкл/выкл ПТФ на панели приборов

Наконец-то подключил индикатор противотуманных фар (ПТФ). Поскольку никак не мог найти схемы электропроводки на новую Рио, пришлось всё делать методом научного тыка! В общем, в ходе изучения штатной электропроводки уяснил следующее: провод, отвечающий за индикатор ПТФ, в комплектации Комфорт отсутствует и его необходимо наращивать дополнительно. В качестве дополнительного проводка использовал ненужный проводок от сигнализации, который идеально вошел в штатный разъем щитка приборов.

Проводок, отвечающий за индикатор ПТФ, вставляется на 8-ую ножку штатного разъема щитка приборов. На данную ножку должен быть подан плюс (+) от ПТФ. https://kiario.club/attachments/31618d1358792071t-960.jpg

Щиток приборов в комплектации Комфорт

Установка и подключение противотуманных фар Киа Рио

Установка противотуманных фар оптимизирует освещенность дороги. В зависимости от выбранных лампочек зона освещенности в диапазоне ближнего света будет освещаться намного лучше.

Помимо того, выбрав необычный дизайн данных деталей можно улучшить внешний вид автомобиля.

Как выбрать противотуманные фары для Киа Рио?

Рестайлинг автомобиля может включать в себя множество идей и решений, но наиболее популярным из них является установка противотивотуманных фар

Корейский автомобиль в комплектации Comfort собственных источников противотуманного света не имеет, и их установка некоторым обладателям данной машины считается крайне важной

Для нее потребуется приобрести сами фары, а также комплект расходных материалов, среди них:

• лампочки стандарта Н8 (можно приобретать российского производства);
• внешний предохранитель емкости 15 Ампер;
• разъемы для подключения лампочек к цоколю;
• реле с 4 контактами;
• гофрированный материал, потребуется для выполнения установки, 4-5 м;
• провода – 6-7 м;
• кнопка для монтажа (для нее подходит кнопка от ВАЗ);
• зажимы, клеммы, другой расходный материал.

Далее выполняется сама установка. Для этого потребуется сначала снять бампер. Алгоритм установки выглядит так:

машина помещается на эстакаду или на смотровую яму. Домкрат лучше не использовать во избежание несчастных случаев;
отворачивается 6 болтов, расположенных в нижней части переднего бампера, а также левый крепежный винт. Бампер не полностью снимается, приподнимается и фиксируется

Снимать винт с правой стороны при этом не требуется;
после снятия левого крепежа левая сторона бампера легко отсоединяется, для этого нужно отвернуть локер, найти кронштейн крепления и осторожно отщелкнуть его;

• после частичного снятия бампера необходимо найти заглушку фар. Снимаются удерживающие ее 4 болта, заглушка меняется на приспособленную для противотуманных фар;
• далее водитель должен перейти к правой стороне бампера, оттянуть локер, вывернуть 4 удерживающие его болты, вынуть заглушку и вместо нее поставить саму противотуманную фару.

После установки фар можно приступать к их подключению.

Как подключить ПТФ Киа Рио?

После установки фар иногда возникает вопрос, как включаются противотуманные фары на Киа Рио, нужно ли проводить какие-либо дополнительные операции для обеспечения их работоспособности.

Процесс подключения может выполняться при помощи четырехконтактного реле с использованием кнопки для фиксации. Вместо кнопки используется заглушка, специалисты используют в этих целях кнопку для обогрева стекла от ВАЗ.

Работа по подключению фар при выборе этого типа реле проводится в следующем порядке:

• проводка собирается по схеме, которая зависит от выбранной модели подключения;
• мелкий крепеж, чтобы он не рассеялся по гаражу, укладывается на гофрированный материал;
• снимаются клеммы с аккумулятора, что позволяет избежать внезапного срабатывания подушек безопасности;
• минусовой провод к фаре протягивается со стойки, расположенной под капотом, возле аккумулятора;
• выводится из салона провод с положительным зарядом или управляющий. Он расположен внутри резинового уплотнения, окружающего всю проводку;
• открывается блок предохранителей, расположенный слева от рулевой колонки;
• в свободные места помещается предохранитель на 15 Ампер и выбранное для установки 4-х контактное реле;
• провод питания на плюс также можно найти в блоке предохранителей, им может стать провод зажигания, его можно отличить по розовой обмотке, расположен он в отдельной черной колодке и прикреплен защелкой;
• минусовой провод питания, пропускаемый к реле, можно найти возле гайки, крепящей блок предохранителей к корпусу автомобиля;
• на панель приборов выводится провод для сигнализации о работе фар;
• клеммы аккумулятора возвращаются на места, схема собирается и проверяется.

Общая стоимость оборудования, фар и расходных материалов не превышает 3000 рублей, сама работа занимает 3-4 часа.

Если нет желания самостоятельно соединять провода по схеме, можно приобрести штатный подрулевой переключатель и соединять провода через него, но его стоимость увеличит общую цену рестайлинга.

Зная, как заменить противотуманные фары на Киа Рио самостоятельно, или посмотрев обучающее видео об этом, можно улучшить световые характеристики автомобиля без затрат на это средств, сил и времени.

Способы ремонта

Регламент установки противотуманных фар на Киа Рио предполагает два этапа. На первом проводят монтаж ламп на штатные места. На втором – самом ответственном и сложном – подключают их к питанию электрической сети автомобиля.

Устанавливать противотуманные фары (ПТФ) на предусмотренные изготовителем штатные места можно двумя способами: сняв бампер (практикуется на станциях технического обслуживания) или демонтировав колеса (кустарный и неудобный метод).

Способ со снятием колес

Рассмотрим установку ПТФ Киа Рио 3, предполагающую удаление колес. Последовательность действий выглядит так:

Поставить Kia Rio на ровную с твердым покрытием площадку. Колеса устанавливают строго по направлению движения автомобиля. Включить первую передачу или поставить рычаг в положение заднего хода. Желательно разместить предохранительный башмак под задним колесом со стороны противоположной активированной передачи. Штатным ключом ослабить гайки на колесе. Разместить домкрат с опорой на ребро жесткости лонжерона (около 40 мм от порога) и приподнять машину. Открутить гайки колеса полностью, снять и уложить его под днище автомобиля для подстраховки. Демонтировать подкрылок, удалив болты и сняв клипсы

Обратите внимание на скопившуюся грязь в полости крыла. Ее необходимо удалить и дать просохнуть очищенным поверхностям

Уберите заглушку противотуманок, открутив 4 шурупа крепления (нужна короткая, не более 6-8 сантиметров, фигурная отвертка). Три основных шурупа снимаются штатной отверткой, а до четвертого рукой с инструментами добраться сложно. Снимите заглушку противотуманной фары. На штатное место установите ПТФ.

Сборку проводят в обратной последовательности.

https://youtube.com/watch?v=b3bUuRVWjC8

Второй способ

Другой вариант предполагает демонтаж бампера. При этом упрощается прокладка проводки через моторный отсек и подключение к электрической сети и приборам управления автомобилем.

Монтаж электрики

Необходимы следующие инструменты и материалы: провода, реле, предохранители, разъем 2.8, паяльник, изолента, штатный набор ключей.

Стоит оговорить момент, связанный с попытками подсоединить передние ПТФ Киа Рио 2 параллельно с задними. Этого лучше не делать. Нагрузка на реле и предохранитель рассчитана на подключение одной пары противотуманных фар на Киа Рио. Кроме того, сзади они светят достаточно ярко и ослепляют идущих в попутном направлении водителей транспортных средств.

Порядок проведения работ

Снимите подушку безопасности на руле, для чего торцевым шестигранным ключом Т40 открутите два болта на рулевой колонке

Соблюдая осторожность, вытащите устройство. Острым предметом (шило, тонкая отвертка) отожмите язычок оранжевого цвета, фиксирующий кабель подушки

Осторожно покачивая, отключите провод. Подушку безопасности удалите и уложите в недоступном при остальном монтаже месте лицевой стороной вниз. Отсоедините колодку белого цвета с проводами и контактом массы. Рулевое колесо поставьте в среднее положение. Пометьте поверхность соприкасающихся узлов. Ключом отверните гайку крепления руля, но не до конца. Раскачивающими движениями на себя потяните его на пазах, пока он не упрется в гайку, которую надо будет скрутить, а затем демонтировать колесо. Удалите кожух рулевой колонки, открутив три шурупа. Снимите улитку, предотвратив порывы шлейфа. Она фиксируется тремя защелками. Убрав их, выньте кабель, не допустив смещения красного вала. При этом вращать внутренний вал улитки нельзя. В окошке слева должен постоянно стоять красный валик. От подрулевых переключателей Киа Рио 2 отсоединяют колодки питания и, отщелкнув крепление левого на хомуте, их соединяющем, снимите старый и установите новый. Закрепите и соберите в обратной последовательности. Правую колодку необходимо включить в штатное отверстие. В левой колодке проводят модернизацию – разъем 2.8 монтируют на колодку (на ней отмечены разъемы номерами от 1 до 14) в 7-е посадочное место. Петлю провода между контактами 1 и 12 разрезают, один из концов подключают к седьмому разъему, второй со стороны 12 номера надежно изолируют.

1. Провод питания минуса надежно подключают к любому месту массы. Плюсовой подсоединяют к АКБ. Реле размещают в салоне или подкапотном пространстве моторного отсека.
2. Рекомендуют установку двух предохранителей: первый между туманками и реле, второй – между АКБ и реле.
3. К панели приборов на лампочку индикации выводят отдельный шнур. Его подключение зависит от схемы электропитания конкретной модели авто, так как они отличаются в зависимости от года выпуска и серии машины.

Необходимые запчасти

Для монтажа противотуманных фар на Kia Rio 3 поколения понадобится подготовить следующие запчасти:

• левая и правая противотуманка – артикулы (каталожные номера) для них 922014X000 и 922024X000;
• кнопка от Киа Рио 3 в комплектации люкс для управления обогревом лобового стекла – 937404Y000;
• наружные предохранители с номинальным током плавкой вставки на пятнадцать ампер;
• четырех контактное силовое реле;
• реле для задних противотуманных фар 23,3777;
• два разъема евро стандарта для противотуманных фар;
• десять метров провода;
• шесть метров защитной гофры для электропроводки;
• термоусадка;
• контакты вида «мама».

Проверка работоспособности и настройка ПТФ

После установки ПТФ необходимо проверить его работоспособность и настроить его для оптимальной работы. Первым шагом следует убедиться, что все функции ПТФ работают корректно. Проверьте работу всех основных возможностей, таких как предупреждение о чрезмерном приближении к препятствию, активная система торможения, определение полосы движения и другие.

Если вы обнаружите какие-либо проблемы с работой ПТФ, сначала проверьте связанные с ним датчики и камеры на предмет засорения или повреждения. Очистите или замените любые поврежденные компоненты. Если проблема не решается, обратитесь к руководству по эксплуатации или обратитесь в автосервис для диагностики и ремонта ПТФ.

После проверки работоспособности следует настроить ПТФ для оптимальной работы. Вам потребуется настроить параметры системы, такие как чувствительность, дальность действия и уровень звуковых предупреждений. Обычно это можно сделать через меню на центральном дисплее автомобиля. Изучите руководство по эксплуатации для получения подробной инструкции по настройке ПТФ.

Важно помнить, что ПТФ является дополнительной системой помощи водителю и не заменяет его ответственности за безопасную езду. Всегда будьте внимательны на дороге и следите за дорожным движением

ПТФ предназначена для предупреждения о возможных опасностях, но не гарантирует полную безопасность.

Подготовка к установке ПТФ с ДХО на Киа Рио 3

Прежде чем приступить к установке передних туманок с дневными ходовыми огнями (ПТФ с ДХО) на вашу Киа Рио 3, необходимо выполнить некоторые подготовительные мероприятия. Это поможет гарантировать правильное выполнение работы и предотвратить возможные проблемы в процессе установки.

Шаг 1: Проверьте комплектацию

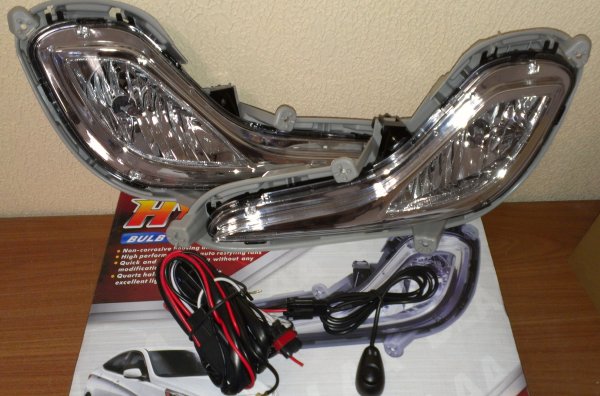

Убедитесь, что в наборе поставки ПТФ с ДХО присутствуют все необходимые компоненты

Обратите внимание на наличие передних туманок, жгутов проводов, реле, предохранителей и других аксессуаров. Если что-то отсутствует, обратитесь к продавцу для их получения

Шаг 2: Подготовьте инструменты

Проверьте, что у вас имеются все необходимые инструменты для установки ПТФ с ДХО на Киа Рио 3. Основные инструменты, которые могут потребоваться, включают отвертки, ключи, нож и плоскогубцы. Убедитесь, что все инструменты в отличном состоянии и готовы к использованию.

Шаг 3: Подготовьте автомобиль

Перед началом установки рекомендуется отключить аккумулятор, чтобы избежать возможного повреждения электрической системы автомобиля. Отключите отрицательную клемму аккумулятора, используя соответствующий инструмент. Также убедитесь, что автомобиль припаркован на плоской и устойчивой поверхности.

Шаг 4: Изучите инструкцию по установке

Внимательно прочитайте инструкцию по установке, прилагаемую к комплекту ПТФ с ДХО. Ознакомьтесь со всеми этапами работы, особыми требованиями и рекомендациями производителя. Убедитесь, что вы понимаете все инструкции правильно, и если возникают вопросы, обратитесь за справкой к производителю или специалисту.

Следуя этим подготовительным шагам, вы будете готовы приступить к самостоятельной установке ПТФ с ДХО на вашу Киа Рио 3. Помните, что при необходимости всегда можно обратиться за помощью к квалифицированному мастеру или сервисному центру для установки и настройки устройства.

ПТФ Противотуманные фары Киа Рио

Теперь очередь руля. Колеса нужно поставить ровно, руль соответственно тоже ровно установите, можно сделать насечку маркером. Берете балонник или ключ, которым вы откручиваете гайки фиксирующие колеса и им откручиваете гайку, которая держит сам руль

Но обратите внимание, гайку полностью не раскручивайте, это обезопасит вас от удара рулем по лицу, когда тот подключение птф на киа рио 3 с пазов

Открутив руль, аккуратными раскачивающими движениями снимаете руль, когда тот упрется в гайку, снимаете его полностью. Далее снимаем кожух рулевой колонки, крепится он 3 шурупами. Потом нужно снять улитку.

ПТФ Киа Рио 3

Читал подключение птф на киа рио 3 форуме понял, что много людей накололись, когда обратно ставили ее и рвали шлейф. Как делал. Старайтесь не вращать внутренний вал улитки. Слева на ней есть окошечко, в котором виден красный валик. Так вот этот валик должен быть всегда в этом окошке, если он уедет и вы провернете внутренний вал, то можете порвать шлейф и тогда его придется паять или покупать новую улитку стоит она вроде рублей.

Так что старайтесь не трогать улитку, как она есть, так и оставьте. Улитка фиксируется к рулевой колонке 3 защелками. Аккуратно отщелкиваете ее, вынимаете кабель, подсоединенный к улитке и откладываете ее в сторону. Еще раз подчеркну: Далее отсоединяем от подрулевых переключателей две колодки проводов. Потом откручиваем сами подрулевые переключатели, они фиксируются двумя болтами. Ничего сложного. Правый и левый подрулевые переключателе собраны в один блок с помощью кронштейна.

Вам нужно подключение птф на киа рио 3 в одном месте на язычок, чтобы левый подрулевой выпал, и на его место ставите новый. Собираете все назад и ставите блок подрулевых переключателей.

Втыкаете правую колодку проводов. А вот с левой колодкой придется повозиться. На фото указано, куда нужно будет воткнуть разьем, только там не каждый разъем подойдет. Где его взять? Разъемы большего размера тупо не влезут в колодку. Схема подключения противотуманных фар на Киа Рио Так вот, берете, этот разъем немного обжимаете пассатижами, чтобы он стал меньше, на его конец приделываете провод и втыкаете этот разъем в нашу колодку с проводами, как показано на фото, он у нас там белый.

И еще, в обычном режиме, противотуманки у нас будут работать вместе с дальним или ближнем светом. Обычно все делают более практично, чтобы ПТФ светили вместе с габаритами, так как подключение птф на киа рио 3 одновременной работе ПТФ с ближним, идет повышенный расход энергии автомобиля, что может привести с разрядке АКБ, если она у вас слабая.

При работе ПТФ с габаритами такое не произойдет.

Что мы делаем: Обращаю ваше внимание: Куда подключать разъем 2. И у нас остается выведенный провод с клеммы 2

Противотуманные фары (ПТФ) Kia Rio (Киа Рио): установка и замена своими руками

К сожалению, любые автомобильные фары рано или поздно перегорают. В этом случае одни водители обращаются в профильные автомастерские, другие же решают эту проблему собственными силами. При этом они не только экономят деньги, но и получают полезный навык, который вполне может пригодиться, когда автоцентр недоступен.

В этой статье мы подробно разберем вопрос, как установить противотуманные фары на Киа Рио последнего поколения. С этой задачей справится даже начинающий автолюбитель, который ранее не занимался автомобильным ремонтом. Все, что для этого потребуется, — яма или эстакада и минимальный набор обычных инструментов.

Выбор лампы

В Kia Rio четвертого поколения в передних противотуманных фарах установлены лампы HB4 мощностью 51 Вт, в задних — P21W мощностью 21 Вт.

Стандартная лампа P21W является галогенной, обычно она имеет дополнительное обозначение — 1156. Также существует ее двухконтактный вариант P21/5W с обозначением 1157. Мощность одной ее нити — 21 Вт, второй — 5 Вт. Для противотуманной фары две нити не нужны — правильным выбором будет обычная P21W.

Что касается марки производителя, то специалисты обычно рекомендуют бренды Philips, MTF и Osram. Покупка ламп безымянных производителей чревата потерей времени — такие осветительные элементы часто перегреваются, мигают и в конечном итоге сгорают раньше положенного срока. В результате автовладельцу приходится снова выполнять операцию по замене лампы.

Главные правила

Нередко случается так, что автолюбитель тратит немало времени на замену лампы, а потом вынужден повторять это процедуру, чтобы исправить свои ошибки.

1. Заменять лампы можно, только когда они полностью остыли.
2. Их нельзя трогать пальцами — удобнее всего надеть перчатки.
3. Проверять работу лампы допустимо, когда ее установка окончена.
4. Недопустимо устанавливать колбы с трещинами или другими повреждениями.

Передние противотуманные фары

Установка ПТФ на Kia Rio своими руками выполняется следующим образом:

1. Отсоединяем отрицательную клемму аккумуляторной батареи.
2. Снимаем четыре клипсы над колесом, как показано на фото ниже, и три — снизу.
3. Далее отгибаем пыльник и отсоединяем разъем от лампы.
4. Теперь поворачиваем лампу по часовой стрелке и вытаскиваем ее.
5. Заменяем перегоревшую лампу новой, соблюдая указанные выше правила.
6. Выполняем перечисленные действия в обратном порядке и проверяем лампу на работоспособность.
7. Повторяем процедуру для другой стороны.

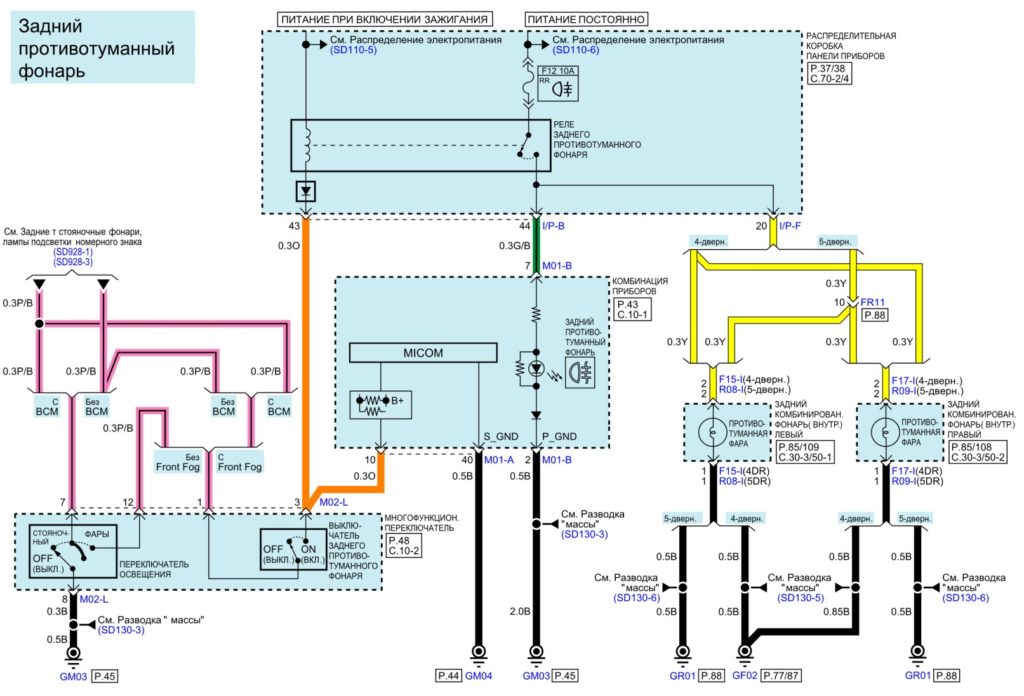

Задние противотуманные фары

До задних ПТФ удобнее всего добраться, когда автомобиль стоит на яме или эстакаде. Снимать бампер для этого необязательно — до ламп можно дотянуться и без этой крайней меры. Во-первых, это сокращает время работы, во-вторых, уменьшает риск сломать клипсы, на которых держится бампер. Процесс замены не должен вызвать трудностей:

1. Находим цоколь и, аккуратно поворачивая его против часовой стрелки, извлекаем вместе с лампой противотуманной фары.
2. Чтобы вынуть осветительный элемент из патрона, нажимаем на него, слегка утопив в цоколе. В этом положении лампу можно повернуть против часовой стрелки и извлечь.
3. Устанавливаем новую лампу, возвращаем все на место и проверяем результат.
4. Повторяем процедуру для другой стороны.

Надеемся, эта инструкция была вам полезной. Процесс замены лампы в Kia Rio разных поколений может немного отличаться.
