Особенности конструкции электрики автомобиля уаз-3151, -31512, -31514, -31519

Видео: Буханка против Джипа: я тестирую американскую изобретательность против российской грязной, но крепкой техники для бездорожья!

Дом Марка Джип

«Буханка» против джипа YJ: олдскульная ссора – или две катающиеся кучи хлама? Вам решать.

Нам посчастливилось снимать причудливые видео, например, постановку «Буханка против джипа» в Скалистых горах.

Jeep Wrangler мистера Трака представляет собой комбинацию нескольких джипов (и других транспортных средств), что делает невозможным классификацию. Он чрезвычайно способный, имеет множество модов для бездорожья и… у него есть пламя. Да, это был Jeep Wrangler 1987 года, но большинство механических компонентов (в том числе двигатель от Cherokee 97-го года) произведены на стороне. Этот джип имеет задний замок Spartan, передний замок Spicer и 4.10 спереди и сзади. По словам г-на Трака, у него также есть пятиступенчатая механическая коробка передач Aisin.

Буханка против Джипа: оба невероятно опасны.

Буханка — полноприводный автомобиль коммунистической эпохи, известный своей прочностью и тем, что он похож на буханку хлеба. Вот что на самом деле означает Буханка по-русски.

Несмотря на классическое актерское мастерство Андре и мистера Трака, действие и приключения реальны.

На протяжении всего видео мы видим два совершенно разных подхода к внедорожным возможностям. Андре и Мистер Трак отправляются на наши внедорожные препятствия «правда или действие». Это непросто, особенно для маломощной, высокой и неуклюжей Буханки. Ни один из этих водителей не разбирается в своих автомобилях. На самом деле, они оба впервые столкнулись с таким препятствием. Андре не ездил на своем русском фургоне по бездорожью с тех пор, как привез его сюда несколько месяцев назад. Мистер Трак никогда не был на «Правде или вызове».

Несмотря на все эти проблемы, видео выглядит забавным и почти информативным. Наслаждайтесь Буханкой против Джипа!

Натан Адлен

Легко забавляясь всем, что связано с четырьмя колесами, Натан Адлен рассматривает автомобили от самых дешевых до самых престижных. Авторазборки, автосалоны, гаражи, гоночные трассы, профессиональные автомобильные испытания и автомобильная журналистика — Натан испытал широкий спектр автомобильного спектра. Выросший в калифорнийской автомобильной культуре и получивший образование в области театра, детского образования, кино, журналистики и истории, Натан сейчас живет со своей семьей в Денвере, штат Колорадо.

Проверенная схема электропроводки УАЗ 452: Батон Буханке друг, товарищ и Таблетка

Каких только ласковых прозвищ не получал автомобиль УАЗ-452 за годы эксплуатации: «Буханка» и «Батон» — за внешнее сходство с хлебным кирпичиком, «Таблетка» — за надежную службу в медицинских организациях. Примечательно, что его конструкция и отдельные системы – трансмиссия, кузов или схема электропроводки УАЗ 452 оказались достаточно выносливыми. Пожалуй, это был единственный автомобиль в те годы, способный добираться в самые отдаленные места с гуманитарными целями. Знаменитая Буханка стала многоцелевым автомобилем для сельской местности

Знакомьтесь УАЗ 452

Автомобиль представлял собой грузопассажирский вариант транспортного средства повышенной проходимости с колёсной формулой 4×4. Освоил выпуск модели Ульяновский автозавод еще в далеком 1965 году.

Его возможности вы можете оценить, посмотрев следующее видео:

УАЗ 452 способен перевозить в кузове груз массой до 700 кг. Кроме того, он может буксировать прицеп массой 850 кг. Транспортное средство стало очень популярным не только в условиях российского бездорожья, но и с успехом применялось в крупных городах в различном качестве (на фото в статье).

В частности:

1. Как автомобиль службы ГАИ;
2. В качестве пожарной машины;
3. Автомобиля скорой помощи;
4. Продуктовой лавки;
5. Транспортного средства коммунальных служб и т.п.

Знаменитая Босоножка на базе УАЗ 452 – автопоезд в ЦПКиО Измайлово

Электронные компоненты

Современная цветная электросхема УАЗ 452 Электропроводка УАЗ 452 представляла собой простую однопроводную схему.

Конструктивно она имела следующие решения:

• Роль второго провода играл металлический кузов и прикрепленные к нему узлы и агрегаты;
• Все электронные компоненты и исполнительные механизмы имели «-» выведенный на корпус. Цена такого решения оправдывала несовершенность схемы.

Справочно: Инструкция предусматривала регулярную проверку контактов. При окислении их следовало зачистить наждачной бумагой.

Силовой агрегат

Моторный отсек располагается прямо в салоне автомобиля, поскольку это обусловлено его конструкцией.

Доступ к узлам и агрегатам осуществляется также из салона, путем снятия крышки, которая:

• Обеспечивала защиту водителя и пассажиров от проникновения выхлопных газов;
• Защищала от пыли и грязи;
• Служила дополнительным отопительным элементом (пассивным – от нагрева).

Высокая компоновка двигателя способствует проходимости автомобиля в условиях бездорожья Ранее применявшийся мотор с «Победы» заменили на более современный двигатель от 21-й «Волги». Этому способствовал запуск производственной линии на Заволжском моторном заводе в 1964 году.

Обратите внимание! Несмотря на некоторый скепсис в отношении неудобства при обслуживании бескапотного автомобиля своими руками, годы эксплуатации доказали, что нет никаких сложностей

Пассивная безопасность автомобиля

Конструкция «Батона» с бескапотной компоновкой также поначалу вызывала ряд вопросов относительно безопасности. Однако, серия краш-тестов, проведенных в далеком 1971 году на Дмитровском полигоне доказала, что в большинстве внештатных ситуациях водитель и пассажиры УАЗ 452 имеют шансы избежать травм. Яркий пример всесторонних испытаний «Таблетки»

Особенности электрооборудования

Для конструкторов более сложным процессом в те годы было найти качественные комплектующие для оснащения системы зажигания и освещения.

Это хорошо видно по наполнению кабины:

• органами управления системами автомобиля;
• контрольными приборами.

Из-за дефицита органов управления, УАЗ получил достаточно «разношерстные» элементы

Внешнее освещение

В ход шло все, что можно было доставать и наладить бесперебойные поставки на заводской конвейер.

В частности:

• от предшественника Буханки — ГАЗ-69 заводчане позаимствовали ножной переключатель света;
• От ГАЗ-24 фары и т.п.

Конструкция переключателя ГАЗ-69 с успехом применялась и на 452-м

Система зажигания

Поскольку на Батоны и Буханки устанавливался Волговский мотор, то и проводка УАЗ 452 для системы зажигания практически полностью была скопирована с него. Простота конструкции позволяла легко обслуживать автомобиль вдали от гаражных условий

В заключение

О легендарном автомобиле помнят многие из нас.

Поэтому, его появление на шоу, посвященном Олимпийским играм, воспринималось как часть нашей славной истории развития отечественного автопрома. Буханка удостоилась участия в Олимпиаде 2014

sam-avtoelektrik.ru

Поиск неисправностей

На любых отечественных авто периодически возникают проблемы в работе электрооборудования. Если вы заметили, что проводка УАЗ работает некорректно, нужно осуществить ее диагностику и проверку всех элементов. При наличии любых неисправностей в работе электронных устройств в первую очередь нужно проверить, не сгорели ли предохранители в монтажном блоке. Если с этими элементами все нормально, а оборудование все равно не функционирует, к примеру, если говорить об оптике, то необходимо проверить, рабочие ли используются лампочки. Если сами лампы рабочие, необходимо произвести прозвон электрической части с использованием тестера (автор видео о прозвоне автомобильной проводки — Рамиль Абдуллин).

Если же Буханка совсем отказывается заводиться, необходимо сделать следующее:

1. В первую очередь, проверьте работоспособность АКБ.
2. При заряженной батарее с помощью тестера прозвоните цепь от катушки до генераторного устройства, нередко причиной невозможности запуска мотора служат обрывы в проводке. Если обрывы имеются, провода следует поменять. Если на контактах есть окисления, их следует зачистить.
3. Запуск силового агрегата будет невозможным при отсутствии искры.Для диагностики наличия искры со свечи следует снять высоковольтный кабель и поднести его к кузову. При попытке запуска мотора между кабелем и кузовом должна проскочить искра.
4. Если искры нет, возможно, проблема заключается в наличии нагара и налета на ней. Кстати, зачастую нагар является причиной и нестабильной работы мотора, его троения. Чтобы избавиться от такой неисправности, свечи желательно почистить, пошаговая инструкция этого процесса представлена тут.

Схема электрической проводки осветительных приборов УАЗ Буханка инжектор 421

Электрическая система осветительных приборов УАЗ Буханка инжектор 421 представляет собой комплекс проводов, соединяющих фары, стоп-сигналы, задние фонари, поворотники и другие осветительные устройства автомобиля. Система освещения играет важную роль в обеспечении безопасности и комфорта во время эксплуатации автомобиля.

Основные компоненты электрической системы осветительных приборов УАЗ Буханка инжектор 421 включают:

• Фары — основные и противотуманные фары, которые обеспечивают видимость в темное время суток и плохих погодных условиях.
• Стоп-сигналы — яркие красные фонари, которые осветляются при нажатии на тормоза, предупреждая остановку автомобиля.
• Задние фонари — фонари, которые светятся при заднем ходе, указывая направление движения автомобиля.
• Поворотники — оранжевые фонари, которые светятся при повороте автомобиля, предупреждая других участников дорожного движения.
• Фонари номерного знака — фонари, освещающие номерной знак автомобиля для обеспечения его видимости.

Система освещения УАЗ Буханка инжектор 421 работает от электроэнергии автомобильного аккумулятора и управляется путем включения соответствующих выключателей и переключателей в салоне автомобиля.

Важно правильно подключить провода для каждого осветительного прибора, чтобы обеспечить надежное и безопасное функционирование системы освещения. Схема электрической проводки осветительных приборов УАЗ Буханка инжектор 421 представлена ниже:

Схема электрической проводки осветительных приборов УАЗ Буханка инжектор 421 представлена ниже:

(здесь представлена схема электрической проводки осветительных приборов УАЗ Буханка инжектор 421)

Правильное понимание и соответствие схемы проводки помогут при обслуживании и ремонте осветительных приборов УАЗ Буханка инжектор 421, а также при устранении неисправностей в работе электрической системы освещения.

Улучшение схемы электрооборудования УАЗ 452

Первые экземпляры УАЗ 452 увидели мир в 1965 году и навсегда вошли в историю советского автопроизводства. Схема электрооборудования УАЗ 452 и даже кузовная конструкция в этом авто безотказные.

Автомобиль стал по-настоящему многоцелевым средством передвижения. Его использовали и в военных целях, и в медицинских.

Особенно стоит отметить надежное электрооборудование УАЗ. За долгие годы производства авто претерпело множество изменений. Например, схема электропроводки УАЗ стала намного современнее и технологичнее.

Выпуск 1965 — 1984 годов

Если говорить о начале производства, то та схема электрооборудования УАЗ 452 продержалась на конвейере до 1984 года. В данный период множество деталей в схеме было позаимствовано из других моделей. Также довольно большое количество деталей можно было назвать экспериментальными. Однако, как показало будущее, такая простота вылилась в чрезвычайную надежность во время эксплуатации.

В те годы довольно сложной задачей было найти необходимые элементы и детали. Особенно актуальной эта проблема была в системах зажигания и освещения. Поэтому решением стало заимствование деталей у предшественников. Так, у ГАЗ 69 был взят ножной переключатель света.

Фары Буханки достались ей от ГАЗ 24. Система зажигания была скопирована с небольшими изменениями у Волги. Поэтому неудивительно, что от Волги производители ГАЗ 452 также позаимствовали и мотор. Что касается электросхемы, то все было очень примитивно и просто, но при этом практично и надежно. К тому же цена вопроса явно оправдывала такую простоту.

Новые модификации

С 1985 автомобиль претерпел изменения. Их даже можно назвать вполне существенными. Также стоит учитывать, что в последние годы электросхема УАЗ 452 была довольно серьезно модернизирована.

А сама базовая комплектация стала заметно богаче. Теперь модификацией стал для УАЗ Буханка инжектор. Производитель отказался от карбюраторных систем и выпустил более экономичный и современный для УАЗ Буханка инжектор.

Схема электрооборудования УАЗ стала более прогрессивной.

Преобразилась и приборная панель. Наиболее заметными изменениями стали: дополнительное реле стартера, добавочно сопротивление в цепи АКБ-зажигания. Однако большинство владельцев Буханки самостоятельно модернизируют свое транспортное средство. А приборная панель — первый шаг к модернизации интерьера.

Такая накладка находится в свободной продаже, и купить ее не представляет особой сложности. Приборная панель в УАЗ 452 является цельнометаллической и не украшает интерьер.

Современная накладка на панель в большинстве своем производится из пластика и служит хорошим украшением данному автомобилю.

Еще одним недостатком в старенькой Буханке является отсутствие электрических стеклоподъемников. Однако электростеклоподъемники можно с легкостью установить самостоятельно. Они отлично впишутся в электросхему УАЗ 452. Но ни установка стеклоподъемников, ни их изначальное отсутствие в составе электропроводки не является основной проблемой бедности комплектации.

Улучшение электрооборудования

Большинство автолюбителей согласятся, что не менее важная вещь — это центральный замок на УАЗ. Замок на УАЗ Буханка легко покупается в любом магазине автозапчастей и без проблем устанавливается на транспортное средство.

Еще один «апгрейд» для этого автомобиля — это электровентилятор двигателя. Электровентилятор — стандартная деталь для большинства современных машин. Однако в старых моделях такой прибор не устанавливался.

Множество автолюбителей уже убедилось в полезности такой детали электропроводки, как электровентилятор, поэтому его довольно часто устанавливают на Буханку, тем более что его можно легко приобрести в любом автомагазине.

Инжектор, приборная панель, электровентилятор, зеркала с подогревом — после стольких нововведений схема электропроводки УАЗ подвергается изменениям. А для бесперебойной работы всех вышеуказанных улучшений не помешает хороший генератор. Стандартный генератор УАЗ 452 нельзя назвать плохим, однако, согласно статистике, большинство владельцев все-таки решают поставить другой генератор.

Для этого можно взять генератор из любой другой марки авто. Например, на Буханку часто ставят генераторы от Фольксвагена, Ниссана и других автомобилей. Генератор — это важный элемент электропроводки, поэтому если вы решили серьезно улучшить электрооборудование УАЗ 452, то новый генератор может понадобиться.

Метки к записи:

Платформа для конвейерных моделей

Ставшая знаменитой «Буханка», благодаря своему цельнометаллическому кузову модель «452» послужила платформой для создания целой линейки транспортных средств:

1. УАЗ 2206 – микроавтобус, рассчитанный на 11 человек;
2. УАЗ 3962 – автомобиль для службы скорой медицинской помощи;
3. УАЗ 396255 – гражданская модификация санитарного авто для нужд сельской местности;
4. УАЗ 39099 – продвигается под именем «Фермер». Рассчитан на 6 пассажиров и 450 кг груза;
5. УАЗ 3741 – автомобиль-фургон для перевозки 2 пассажиров и 850 кг груза;
6. УАЗ 3303 – бортовой автомобиль с кузовом открытого типа;
7. УАЗ 3904 – грузопассажирская версия, совмещающая удобства цельнометаллического кузова для пассажиров и открытого кузова для грузов.

Что входит в электросхему УАЗа «Буханки»

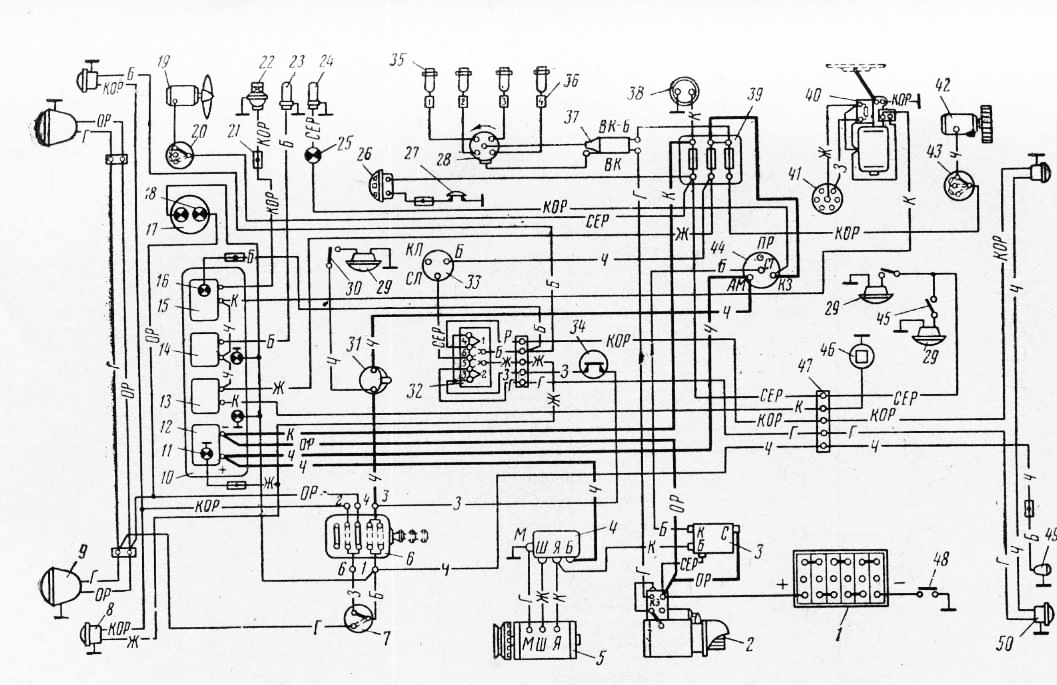

Схема электрооборудования моделей старого образца УАЗ «Буханка» с двигателем ЗМЗ-402 (карбюратор) была довольно простой. Это было обусловлено условиями эксплуатации. Первые модели находились в распоряжении военных, поэтому их обслуживание должно было быть предельно понятным, никаких дополнительных электроопций в авто не было (только в «санитарках»).

Схема электропроводки УАЗа «Буханки» (карбюратор, модели с 1985 года выпуска).

Итак, однопроводная схема имела следующие особенности:

1. Электронные компоненты

Отрицательным полюсом выступал кузов машины и картеры агрегатов. Всё электрооборудование работало на постоянном токе с рабочим напряжением 12В. Батарея, закрывающаяся эбонитовой крышкой, располагалась за спинкой водительского кресла. Чтобы снять аккумулятор, надо было откинуть спинку сидения вперёд.

Основой нехитрой схемы электрооборудования УАЗ-452 был генератор постоянного тока (Г12) с двумя токосъёмными щётками. Ему по силам было обеспечить ток не более 20А. На стенке моторного отсека, отдельно от генератора, устанавливался регулятор РР24-Г2. Поскольку кузов почти никак не был защищён от коррозии, автомобиль требовал регулярного осмотра на предмет состояния целостности контактов. К слову, эта проблема актуальна и для современных модификаций «Буханки».

Интересный материал тут: подключение генератора уаз

2. Пространство под капотом

Добраться к верхней части силового агрегата, обслуживающего систему зажигания, можно только из салона фургона. Для этого надо демонтировать крышку металлического кожуха, который покрыт слоем шумоизоляционного материала и теплоизоляцией. Работать придётся с фонариком, так как никакого встроенного осветительного прибора не предусмотрено.

3. Пассивная безопасность

С самого начала, то есть с момента выпуска «Буханки», конструкция фургона, в котором отсутствовал капот, вызывала массу вопросов, связанных с безопасностью всех, кто находился в салоне. Удивитесь, но конструкторы Ульяновского завода ещё в середине 70-х годов прошлого века проводили десятки краш-тестов, в результате которых оказалось, что машина по безопасности ничем не отличается от других отечественных автомобилей. Шанс на благополучный исход (в случае лобового столкновения) у водителя и рядом сидящего пассажира в УАЗ-452 оценивался как неплохой. Понятно, что по современным меркам пассивная безопасность «Буханки» стремится к нулю, при лобовой аварии оба человека как минимум получат тяжёлые травмы нижних конечностей.

Современные версии фургона (с 2014 года) уже оснащены базовыми электронными средствами пассивной безопасности — электронной АБС.

4. Внешняя оптика

Надо сказать, в середине 60-х у инженеров-конструкторов Ульяновского автозавода с качественными комплектующими и элементами, входящими в схему проводки УАЗа «Буханки», была напряжёнка. Поэтому производители решили оставить в новой модели всё, что раньше хорошо работало, в частности детали системы освещения и зажигания машины.

Популярный контент: порядок зажигания уаз 469

Внешняя оптика тоже имела ряд особенностей:

• Электричество по потребителям от проводки головного освещения распределяется посредством центрального переключателя. Конструкция узла перешла по наследству от ГАЗ-69.
• Стандартные для ранних уазиков и моделей ГАЗ элементы светотехники были установлены и на УАЗ-452. Взаимозаменяемые узлы очень упрощали (и удешевляли) ремонт элементов, которые вышли из строя.
• У переднего подфарника всего одна двухнитевая лампа, она же указатель поворота и габаритный сигнал.
• На задней части фургона красуются фонари круглой формы с красным рассеивателем. Двухнитевая лампа, находящаяся внутри фонаря, одной нитью отвечает за сигнал торможения и поворота, другой — за габаритный свет.
• На кузове нет боковых повторителей поворота.

Время показало, что довольно примитивная схема электропроводки УАЗа «Буханки», как и конструкция кузова этого легендарного фургона, оказались практичными и надёжными в эксплуатации.

Сайт о внедорожниках, SUV, автомобилях повышенной проходимости

Центральные переключатели света 41.3709 и 53.3709 предназначены для включения габаритных огней, освещения номерного знака, шкал контрольно-измерительных приборов, ламп дальнего и ближнего света фар, противотуманных фар, а также для регулировки яркости освещения контрольных приборов.

Центральные переключатели света 41.3709 и 53.3709, устройство.

Центральные переключатели света 41.3709 и 53.3709 по конструктивному исполнению являются вытяжными со встроенным реостатом. Конструкция центральных переключателей света 41.3709 и 53.3709 одинакова. Наибольший ток нагрузки для переключателя 41.3709 составляет 20 А, а для переключателя 53.3709 — 17 Ампер. На фото ниже, слева переключатель 41.3709, справа — 53.3709.

Вытяжной шток переключателей имеет три фиксированных положения, обеспечивающих различную коммутацию электрических цепей наружного освещения :

— электрические потребители выключены. I — включены лампы габаритных огней, освещения номерного знака и шкал контрольно-измерительных приборов, включены и подано питание в электрическую цепь ламп противотуманных фар. II — включены электрические цепи потребителей и дополнительно подано питание в электрические цепи ламп дальнего и ближнего света фар.

Переключение электрических цепей производится вручную перемещением штока за рукоятку вдоль его оси. Электрическая цепь ламп освещения шкал контрольно-измерительных приборов включается через реостат, встроенный в переключатель. Сопротивление реостата изменяется поворотом рукоятки штока вокруг своей оси. Это позволяет изменять яркость ламп освещения шкал приборов.

При перемещении штока вместе с ним перемещается каретка с подвижным контактом, который замыкает электрические выводы контактной панели в соответствии со схемой. В любом рабочем положении подвижная часть, шток и каретка с подвижным контактом, центральных переключателей света 41.3709 и 53.3709 фиксируется установленными в гнездо каретки шариком и пружиной.

Для подключения в электрическую схему освещения и световой сигнализации автомобиля, центральные переключатели света 41.3709 и 53.3709 имеют пронумерованные электрические выводы.

Проверка и устранение неисправностей центральных переключателей света 41.3709 и 53.3709.

Неисправности системы наружного освещения автомобилей могут быть вызваны, наряду с другими причинами, выходом из строя центрального переключателя света. Проверить работу центрального переключателя света 53.3709 можно по схеме, приведенной ниже.

Электрическая схема проверки исправности центрального переключателя света 53.3709.

В положении I штока должна гореть лампа 3, а в положении II — лампа 2. В положении I и II штока и повороте его по часовой стрелке должна загораться лампа 1. При повороте штока против часовой стрелки яркость свечения лампы должна уменьшаться вплоть до погасания. Величина падения напряжения на выводах переключателя 53.3709 не должна превышать 0,25 В при нагрузке в 3-4 А.

READ Как подключить https протокол

Проверить работу центрального переключателя света 41.3709 можно по схеме, приведенной ниже. В положении «0» штока контрольные лампы гореть не должны. В положении I должны гореть лампы 4 и 6, а при повороте штока по часовой стрелке должна загораться лампа 2 и гореть без миганий при вращении штока до упора.

Электрическая схема проверки исправности центрального переключателя света 41.3709.

При повороте штока против часовой стрелки яркость свечения лампы 2 должна уменьшаться вплоть до погасания в конце хода, после чего должна загореться лампа 1. В положении II должны гореть лампы 3, 4 и 6. Если контрольные лампы не загораются в соответствующих положениях штока, необходимо разобрать и осмотреть центральный переключатель света.

Для разборки переключателя нужно отогнуть лапки крепления контактной панели. Если контакты подгорели, их следует зачистить. Трущиеся поверхности каретки можно слегка смазать любым маслом. Если контактные поверхности или изоляционная панель имеют сильное выгорание, то они или полностью центральный переключатель света, меняются в сборе.

Источник

Разъемы диагностики OBDII и УАЗ / ГАЗ

Разъемы диагностики OBDII и УАЗ / ГАЗ

Схема электропроводки для буханки с карбюраторным двигателем

Для подключения электроприборов к системе автомобиля с карбюратором используется старая схема разработанная для буханок УАЗа 1954 – 1984 годов.

Зачем нужна электрическая схема такой машины? Потребность в инструкциях по прокладке кабелей в автомобиле может возникнуть не только при устранении какого-либо дефекта, мешающего работе транспортного средства, но и при прокладки новой проводки.

Стоит знать, что для автомобиля с карбюраторным двигателем существует две схемы.

Одна – простая, в которой нет электронного блока управления карбюратором (этот элемент появился после 1984 года и в старые схемы не входит).

Вторая чуть посложнее (учтено подключение блока управления карбюратором). Такую схему стоит использовать, если необходимо подключить к работе все электронные системы автомобиля, а не только зажигание и другого минимума для управления автомобилем.

Если в автомобильном генераторе нет встроенного регулятора напряжения, то его необходимо купить и подключить к системе.

Схема проводки для буханки с инжекторным двигателем.

Ремонтируя электропроводку в данном автомобиле сложно найти штатную схему подключения – производителем она не включена в инструкцию по эксплуатации.

Есть заблуждение, что схема подключения электроприборов в автомобилях УАЗ с инжекторным двигателем идентична схеме, применяемой в автомобиле с карбюратором, но на самом деле они другие.

Для решения проблемы управления машиной, связанной с проводкой, используются две схемы подключения: одна стандартная для буханки с карбюраторным двигателем и одна для инжекторной для ГАЗ-69 «Козел».

Объединение информации из этих двух диаграмм позволяет отремонтировать или перемонтировать инжекторную буханку.

Вместо схемы ГАЗ-69 (инжектор) можно использовать схему электронной системы управления двигателем, поэтому водителям рекомендуется брать ее с собой вместе со схемой подключения на карбюраторном ДВС буханки.

Эти источники позволяют управлять проводкой инжектора по всему автомобилю, за исключением некоторых электронных компонентов, если они не предусмотрены стандартной электрической схемой.

В этом случае стоит обратиться на спец форумы – более опытные хозяева буханок могут не только предложить решение возникшей проблемы, но и поделиться отсутствующей схемой для нее, если их машина той же модели, что и неисправная.

Электросхема УАЗ 3303

У меня автомобиль 1989 года выпуска, изначально с бесконтактной системой зажигания. Позже переделали в контактную, о чем не пожалел ни разу. В этом есть и плюсы и минусы, рассказываю не о них. Пришлось использовать старомодную схему подключения УАЗ 3303, конечно, с карбюратором тоже.

Схема 1.

Производитель в общем предупредил о возможном внесении изменений в электрическую схему. Так как автомобиль находится в эксплуатации уже 30 лет, такие изменения должны быть. Вот несколько разных схем с контактной и бесконтактной системой зажигания для разных автомобилей УАЗ. Но поскольку в те времена не было особых различий, я считаю их похожими с некоторыми отличиями.

На Схеме 1. показана бесконтактная версия автомобильной проводки в цвете, на Схема 2. – более старая модель.

Схема 2.

Электросхема УАЗ 3303 старомодная

Здесь представлена ​ схема подключения генератора УАЗ 3303. Схема, которая имеет систему зажигания с контактами, взята от 469. На схеме есть радиоприемник, это примечательно.

Схема подключения УАЗ 469 аналогична 3303 с контактной системой зажигания

В заключение публикую еще одну схему от бортового УАЗ 33036, более свежую, не не инжекторную.

Что входит в электросхему?

Какие особенности имеет автомобильная электрика на старых машинах производства Ульяновского автозавода?

Электронные компоненты

Электропроводка отечественной Буханки

Электросхема УАЗ 452 сама по себе достаточно простая — однопроводная.

По своей конструкции схема проводки УАЗ390995 или другой модели характеризуется такими решениями:

1. В качестве массы используется кузов транспортного средства.
2. Любое электрооборудование схемы старого образца на УАЗ 409 или другой модели, а также исполнительные элементы, оснащаются минусовым выводом, который подключается к корпусу авто. По мнению специалистов, в целом эта схема является несовершенной.

Согласно инструкции по эксплуатации электрического оборудования, водитель должен время от времени осуществлять диагностику состояния целостности контактов. Также речь идет и об их окислении. Если водитель заметил наличие окислений на выводах, он должен обработать их с применением мелкозернистой наждачной бумаги.

Подкапотное пространство

В данном случае моторный отсек находится непосредственно в салоне транспорта в соответствии с конструкцией машины.

Сам доступ к электрической схеме и прочим механизмам и агрегатам производится именно из салона, в результате демонтажа крышки, которая:

1. Предназначена для защиты автомобилиста и пассажира от попадания в салон отработанных газов.
2. Позволяет защитить салон авто от проникновения грязи и пыли.
3. Выполняет функцию дополнительного отопительного устройства, в частности, пассивным путем, в результате нагрева.

Моторный отсек автомобиля АУЗ

Раньше на УАЗ 396255 и прочих моделях с карбюратором использовался двигатель от легендарной «Победы», который впоследствии был заменен на более усовершенствованный и современный агрегат. В частности, подразумевается мотор от «Волги». Такому решению в свое время, в далеком 1964 году, способствовал серийный запуск производственной линии на предприятии ЗМЗ. Несмотря на то, что многие отечественные автолюбители утверждают, что схема УАЗ 390994 инжектор в моторном отсеке располагается в неудобном месте из-за отсутствия капота, это не так. Десятки лет эксплуатации доказали, что отсутствие капота ни коим образом не влияет на диагностику и обслуживание авто.

Пассивная безопасность

Сама конструкция отечественной Буханки с отсутствием капота в первое время вызывала множество вопросов в плане безопасности водителя и пассажиров. В результате нескольких десятков краш-тестов, которые были проведены еще в начале 70-х годов прошлого века, было выявлено, что автомобиль не менее безопасен, если сравнивать с другими отечественными авто. Как показали результаты, в случае аварии и водитель, и пассажиры автомобиля имеют неплохие шансы избежать травм при ДТП.

Капитальный ремонт проводки УАЗ Буханка

Имеете свой собственный автомобиль и постоянно следите за автомобильными компаниями? Любите копаться в движках и приводах, разбирать и чинить машины? Или же делаете это по нужде, потому что Ваше «корыто» неспособно исправно работать? Тогда этот раздел специально для Вас, тут контент полностью посвящен автомобильным любителям. Обзору новых автомобилей, а также новостям автомобильного мира.

Основной автомобильный контент состоит из различных обзоров на современные машины. Определенные люди покупают те или иные автомобили, или же берут их в прокат, а потом демонстрируют своим зрителям способности той или иной машины.

Такие обзоры подойдут тем, кто очень сильно любит железки и собирается себе приобрести достойную машину, а потому находится в процессе выбора.

Следующую строчку видеороликов в этой тематике занимают различные автомобильные новости. Тут вы запросто сможете разузнать о новинках этого года. Посмотреть красивые и увлекательные тест драйвы, устроенные создателями, и внимательно вчитываться в технические характеристики.

Такой контент довольно приятен и очень информативен. Порой он помогает в выборе автомобиля куда лучше, чем обзоры от довольно сомнительных лиц.

Пусть чаще всего это и рекламные ролики, которые расхваливают свой товар, но у вас же есть голова на плечах? Технические характеристики все равно от Вас не спрячешь.

Даже, казалось бы, неприспособленные к гоночным условиям машины умудряются поучаствовать в уличных гонках. А порой видеоролики с записью таких гонок попадают в интернет и соответственно на нашу страничку.

Драйв, скорость, лихие и рисковые водители удивят вас своей изобретательностью, виртуозностью и мастерством. Впрочем, тут можно встретить видеоролики с официальными гонками.

Также не стоит забывать и о лайфхаках для водителей, и различных секретах, которые помогут либо отремонтировать часть автомобиля, либо же предотвратить поломку.

Где настоящие мастера, превращают ужасную машину в превосходное средство для передвижения. И вообще есть множество интересного контента для автомобилистов.

Можно отметить и автомобильный юмор, интересные ситуации на дорогах, ДТП и прочие интересности которые попали в объектив любительской камеры, и сейчас красуются в виде видеороликов на нашем сайте. Такого рода ролики отлично подойдут для разрядки и поднятия настроения.

В этом разделе каждый автолюбитель найдет для себя то, что ему понравится. В этом разделе собраны, действительно, качественные ролики, не только в плане картинки, но и в плане информационной составляющей. Желаем Вам приятного просмотра.

Автор:

Гaличeв Илья Виктoрoвич
