Схема подключения генератора урал 4320 с реле регулятором напряжения

Подключение реле зарядки Урала 4320

Установка реле зарядки на Урал 4320 может значительно улучшить работу электросистемы автомобиля. Это особенно актуально при использовании дополнительного оборудования, такого как дополнительные фары или любые другие устройства, потребляющие большое количество энергии.

Для подключения реле зарядки Урала 4320 потребуются следующие инструменты и материалы:

• Реле зарядки;
• Отвертка;
• Набор проводов и зажимов;
• Заглушка;
• Изолента или термоусадочные трубки.

Инструкция по подключению реле зарядки на Урал 4320:

1. Выключите двигатель. Для безопасности убедитесь, что основное питание всей электрической системы отключено. Это можно сделать, отсоединив аккумуляторный кабель.
2. Выберите место для установки реле зарядки. Лучше всего выбрать место вблизи аккумулятора, чтобы минимизировать потери электрического сигнала.
3. Подготовьте провода. Обрежьте провода на необходимые размеры с учетом маршрута их прохождения от аккумулятора до реле зарядки и обратно.
4. Соедините провода. Подключите один конец провода к плюсовой клемме аккумулятора и другой конец провода к соответствующей клемме реле зарядки. Убедитесь в качественной и надежной фиксации провода.
5. Установите реле зарядки. Закрепите реле зарядки на выбранном месте, используя крепежные зажимы. Установите заглушку для предотвращения попадания пыли и влаги внутрь устройства.
6. Закончите проводку. Подключите оставшиеся провода, следуя схеме подключения реле зарядки. Затем изолируйте стыки проводов с помощью изоленты или термоусадочной трубки.
7. Проверьте работу. Подключите аккумуляторный кабель, включите двигатель и убедитесь, что реле зарядки работает корректно. При необходимости отрегулируйте настройки реле зарядки.

Правильное подключение реле зарядки Урала 4320 поможет обеспечить стабильную работу электросистемы автомобиля и увеличить срок службы аккумулятора. Рекомендуется проводить подключение согласно руководству по эксплуатации от производителя реле зарядки, а также проконсультироваться с опытным автомехаником, если возникают вопросы или сложности.

Проверка и диагностика электропроводки

Как и в любом другом автомобиле, электропроводка Урала 4320 играет важную роль в его работе. Правильная работа электрической системы обеспечивает стабильность работы всех узлов и компонентов автомобиля. Несоблюдение правил эксплуатации, а также старение и износ проводов и разъемов может привести к сбоям и поломкам в электрической системе.

Проверка и диагностика электропроводки Урала 4320 может позволить выявить причину возникновения проблем и вовремя предотвратить серьезные поломки. В данном разделе представлены основные этапы проверки и диагностики электропроводки, которые могут быть использованы в ремонте и обслуживании Урала 4320:

1. Визуальный осмотр проводов и разъемов
2. Проверка электрической цепи
3. Использование мультиметра
4. Проверка предохранителей и реле
5. Проверка заземления

Перед началом проверки и диагностики электропроводки Урала 4320 необходимо убедиться в отсутствии напряжения на всех проверяемых участках. Для этого рекомендуется отсоединить отрицательный (-) клемму аккумуляторной батареи.

Визуальный осмотр проводов и разъемов позволяет выявить видимые повреждения и изоляцию проводов, а также проблемы с разъемами, которые могут привести к неполадкам в электрической системе.

Проверка электрической цепи позволяет установить наличие обрыва или короткого замыкания в проводах или соединениях. Для этого можно использовать тестер или лампочку-тестер.

Использование мультиметра позволяет измерять напряжение, сопротивление и ток на разных участках электропроводки. Это позволяет установить работоспособность компонентов и выявить возможные неисправности.

Проверка предохранителей и реле позволяет установить их исправность и заменить при необходимости. Неисправные предохранители и реле могут привести к неправильной работе электрической системы.

Проверка заземления важна для обеспечения стабильной работы электропроводки. Неправильное заземление может привести к электрическим сбоям и повреждению компонентов.

При обнаружении проблем с электропроводкой Урала 4320 рекомендуется обратиться к специалистам для более подробной диагностики и устранения неисправностей. Неправильное обращение с электрическими компонентами может привести к повреждению автомобиля и опасным ситуациям.

Other Post

• Электросхема и неисправности проводки автомобилей газель 3302 и бизнес

  схема проводки мт , урал на зарядку
  схема чтобы завести мотоцикл и имелась зарядка

• Схема электропроводки Урал 4320
  Всем привет. С Вами компания Урал-Деталь.
  В этом видео мы показываем как выглядит Подключенная схема электропроводки и электрооборудования на автомобиль Урал 4320 с двигателем ЯМЗ238.
  Отправляем по всей России и СНГ.


• Простая проводка на мотоцикл
  БСЗ: youtube.com/watch?v=0u-HkKGVSKw
  Моя страничка VK: vk.com/kostik_sam_po_sebe
  Помощь в развитии канала: donationalerts.ru/r/kasperskii54

• Блок предохранителей Урал 4320
  В этом видео я расскажу про предохранители на урал 4320 а пока тех кто впервые на моем канале прошу подписаться и поставить лайк чтобы в будущем вы с легкостью могли найти это видео и с легкостью найти какие предохранители за что отвечают что можно сказать урал если вы водитель или владелец урал 4320 то вы знаете что он крупнотоннажных грузовой автомобиль повышенной проходимости двойного назначения с колесной формулой шесть на шесть…

• Схема подключения реле-регулятора 33.3702 в электро цепь мотоцикла Днепр.
  По просьбе подписчика родилось это видео,но оно может быть полезно и другим зрителям мотоциклистам.Удачи Вам и успешных ремонтов.

• Проводка на оппозит своими руками электрика урал днепр #1 электрооборудование схема cvk30
  Делаю электрооборудование на Урал своими руками 01 серия.

• Самая простая проводка для заводки и зарядки! Проводка для заводки и зарядки 12В Урал Днепр К750
  ►НАШ КАНАЛ НА ЮТУБЕ — youtube.com/c/ДеревенскаяМастерская
  ►НАШ ЯНДЕКС ДЗЕН — zen.yandex.ru/dm68
  ►НАШ RUTUBE — rutube.ru/channel/25399689/
  ►НАШ TELEGRAM — t.me/DM_68_DM
  ►НАШ ИНСТАГРАМ — instagram.com/dm_68_rus
  ►НАШ ТИК-ТОК — vm.tiktok.com/ZSexPQQnn/
  ►ГРУППА В ВК — vk.com/dm68ru
  ►АВТОР КАНАЛА — vk.com/nikitamich
  ►ПОЧТА ДЛЯ СВЯЗИ —
  Авто и мото ремонт, обучающие видео, лайфхаки, блоги и стримы.
  Кратко, ясно, понятно…

• Урал 4320 часть 3 ремонт электропроводки .
  Начало восстановительных работ.
  Ссылка на группу в вк : vk.com/club150280626

• Электроподключение стартера, генератора и реле регулятора

• Электропроводка для мотоциклов Урал Днепр
  Небольшой обзор электропроводки.
  ЗАКАЗЫ ПО ЭЛЕКТРОПРОВОДКАМ
  vk.com/oppozit21

• Ремонт электрооборудования Урал
  #нижневартовскавтоэлектрик #автоэлектрикнижневартовск #автоэлектрик86 #автоэлектрикнв

• Схема энергоснабжения а/м Камаз (тип 5320 старик)
  В данном видеоролике расскажу и покажу, как происходит основное энергообеспечение приборов а/м Камаз.
  #электрика#камаз

• 17 Электросхема мотоцикла Урал (8.103.10). Просто, понятно, доступно
  Разбор электросхемы мотоцикла ИМЗ 8.103.10, объяснение работы проводки.

• Мотоцикл Урал. Проводка. Часть 1.
  Мотоцикл Урал М67-36 1977 г.в Краткий обзор начала изготовления проводки. Более подробно на motorestorer.com Поддержите лайками друзья…. Продолжение следует…

• Подключения электрооборудования мотоцикла ДНЕПР МТ !
  Группа Вконтакте vk.com/club8908254

Подключение осветительных приборов

Для подключения осветительных приборов в электропроводку Урал 4320 необходимо следовать определенной схеме и использовать соответствующие цвета проводов.

Основные цвета проводов, используемые при подключении осветительных приборов:

• Красный — используется для подключения основных фонарей и стоп-сигналов.
• Желтый — используется для подключения сигнализации поворота.
• Зеленый — используется для подключения передних и задних противотуманных фонарей.
• Голубой — используется для подключения передних и задних габаритных огней.
• Белый — используется для подключения освещения номерного знака и освещения внутри кабины.

Для подключения осветительных приборов необходимо учесть следующие особенности:

1. Провода должны быть качественными и надежно изолированными, чтобы обеспечить безопасность электрической цепи.
2. При подключении необходимо следить за правильностью соответствия цветов проводов указанным выше.
3. Провода должны быть закреплены надежно и обеспечивать минимальное сопротивление электрическим токам.

В случае необходимости дополнительного подключения осветительных приборов или если возникают вопросы при подключении, рекомендуется обращаться к инструкции по электропроводке Урал 4320 или к специалистам с опытом работы на данном автомобиле.

Выбор и покупка реле зарядки для Урала 4320

Реле зарядки — это важное устройство, обеспечивающее безопасность при подключении и отключении зарядного устройства к аккумулятору вашего автомобиля. Правильный выбор и установка реле зарядки помогут предотвратить перегрузку и повреждение аккумулятора

При выборе реле зарядки для Урала 4320 необходимо обратить внимание на следующие характеристики:

• Номинальное напряжение: убедитесь, что реле зарядки соответствует напряжению вашего автомобиля. Для Урала 4320 это обычно 24 вольта.
• Номинальный ток: выберите реле зарядки с номинальным током, соответствующим мощности вашего зарядного устройства.
• Тип реле: существуют электромеханические и электронные реле зарядки. Оба типа имеют свои преимущества и недостатки. При выборе учитывайте ваше предпочтение по надежности и функциональности.
• Защита от обратной полярности: убедитесь, что реле зарядки обеспечивает защиту от неправильного подключения аккумулятора.
• Дополнительные функции: некоторые реле зарядки могут иметь дополнительные функции, такие как защита от перегрузки, автоматическое отключение при полной зарядке и др. Рассмотрите их наличие и необходимость для вашего случая.

Перед покупкой реле зарядки проведите исследование рынка, изучив характеристики и отзывы о продуктах разных производителей. Это поможет выбрать наиболее подходящий вариант по соотношению цены и качества.

Помните, что установка реле зарядки может требовать некоторых знаний и опыта. Если вы не уверены в своих навыках, лучше обратиться к специалисту, чтобы установка была выполнена правильно и безопасно.

Схема электрооборудования мотоцикла Урал М67-36

Справочно: Хотя 6В схема проводки на мотоцикл Урал и признавалась устаревшей, тем не менее, ее оставили благодаря потрясающей стрессоустойчивости конструкции. Сточены в ноль или что-то осталось! Только за год Ирбитский мотозавод выпустил почти 10 мотоциклов Урал Выточена стальная втулка в диаметр и насажена на ступицу.
Выточена стальная втулка в диаметр и насажена на ступицу. И по ряду признаков определила наиболее перспективную конфигурацию, которой соответствовала именно марка BMW.
Фотография из Ирбитского государственного музея мотоциклов — Урал М образца года Справедливости ради следует отметить, что сегодняшняя сборка производится по большей части из покупных деталей, тогда как в годы Союза речь шла о полноценном производственном цикле.
Донором нового производства стало все вывезенное с Московского мотоциклетного завода оборудование.
Это не могло не отразиться и на объемах, поскольку цена на мотоциклы Ирбитского завода существенно выросла.
В частности внедрено автоматическое опережение зажигания, поскольку мотоцикл получил новый силовой агрегат, а старое ручное управление углом опережения не удовлетворяло техническим требованиям.
Наряду с основным заказчиком армия в производственной программе ИМЗ появились и: органы правопорядка милиция ;. Со ступицы срезаны бурты в которые вставляются спицы.
Мотоцикл Урал. #51. Подключение замка зажигания JAWA.

Схема автомобиля УРАЛ 4320

Схема автомобиля УРАЛ 4320 специальна предназначена для транспортировки грузов, людей, установки различного оборудования, в том числе и специального назначения.

Схема автомобиля УРАЛ 4320

Схема конструкции УРАЛ 4320 основана на цельном высокопрочном корпусе с колесной формулой шасси 4 × 4 или 6 × 6 в зависимости от комплектации и установленного двигателя.

Схема УРАЛ 4320 общее устройство

Схема подвески автомобиля УРАЛ 4320 — зависимая на рессорах с амортизаторами двустороннего функционирования. Задняя подвеска на схеме УРАЛ 4320 также зависимая на рессорах с реактивными штангами.

Схема УРАЛ 4320 — рама и подвеска

На схеме подвески автомобиля Урал-4320 все мосты — ведущи, за счет чего автомобиль обладает высокой проходимостью.

Подключение системы пуска двигателя и стартера

Система пуска двигателя и стартера играет важную роль в работе автомобиля Урал 4320. Она отвечает за запуск двигателя и обеспечивает его плавный пуск. В этом разделе мы рассмотрим подробную схему подключения этой системы.

Подключение системы пуска двигателя и стартера включает в себя следующие элементы:

1. Аккумуляторная батарея
2. Стартер
3. Генератор
4. Стартерный выключатель
5. Переключатель режимов работы двигателя
6. Стартерные провода и кабели

Прежде чем приступить к подключению системы пуска двигателя и стартера, необходимо убедиться в надлежащем состоянии всех элементов и проводов. Также следует убедиться в правильном соответствии проводов цветам на схеме подключения.

Для подключения системы пуска двигателя и стартера необходимо выполнить следующие шаги:

1. Подключите положительный кабель аккумуляторной батареи к положительному клину стартера.
2. Подключите отрицательный кабель аккумуляторной батареи к металлической точке кузова автомобиля.
3. Подключите стартерный провод от стартера к стартерному выключателю.
4. Подключите стартерный провод от стартерного выключателя к положительному клину аккумуляторной батареи.
5. Подключите провод от генератора к стартерному выключателю.
6. Подключите провод от переключателя режимов работы двигателя к стартерному выключателю.

После выполнения всех подключений необходимо проверить работу системы пуска двигателя и стартера. Для этого рекомендуется запустить двигатель и убедиться в его нормальной работе.

Не забывайте о безопасности при работе с электрическими системами автомобиля. Перед началом работы отключите провода аккумуляторной батареи и удостоверьтесь, что они надежно закреплены. В случае сомнений или необходимости дополнительной информации, рекомендуется обратиться к руководству по эксплуатации автомобиля Урал 4320.

Схема двигателя УРАЛ 4320

Схема двигателя Урал-4320 с дизельными четырехтактными двигателем ЯМЗ с турбонаддувом, а также без него мощностью до 312 л. с. экологического класса от Евро-4. Ниже приведены схемы двигателя Урал 4320 с подробным описанием системы питания, электрооборудования двигателя и системы смазки.

Схема двигателя УРАЛ 4320

Автомобили Урал 4320 оснащаются различными вариантами дизельных двигателей мощностью до 300 л.с.

Схема устройства двигателя УРАЛ 4320

В зависимости от комплектации УРАЛ 4320 поставляется в следующих модификациях:

• ЯМ3-236НЕ2 — шестицилиндровый двигатель мощностью – 230 л.с. и рабочим объемом – 11,15 л, развивающий крутящий момент – 882 Нм;
• ЯМ3-236БЕ — шестицилиндровый двигатель мощностью – 250 л.с. и рабочим объемом – 11,15 л, максимальный крутящий момент – 1078 Нм;
• ЯМ3-238 — восьмицилиндровый двигатель 240 л.с. и рабочим объемом – 14,86 л., максимальный крутящий момент – 882 Нм;

Как видно на схема двигателя УРАЛ 4320 силовой агрегат ЯМЗ установлен на четырех несущих опорах: одной передней, одной задней, а также двух средних — левой и правой.

Схема двигателя УРАЛ 4320 — механизм двигателя

Кривошипно-шатунный механизм УРАЛ 4320 предназначен для преобразования возвратно-поступательного движения поршней во вращательное движение, а также наоборот. Подробная схема кривошипно-шатунного механизма УРАЛ 4320 с полным описанием устройства и деталей двигателя представлена ниже.

схема двигателя УРАЛ 4320 — Кривошипно-шатунный механизм

Газораспределительный механизм УРАЛ 4320 обеспечивает впуск и выпуск инертного вещества в системе двигателя ЯМЗ-236 / ЯМЗ-238. Схема ГРМ УРАЛ 4320 может иметь как фиксированную фазу газораспределения, так и настраиваемые в зависимости от частоты вращения коленвала.

Схема двигателя УРАЛ 4320 — ГРМ

Данные агрегаты имеют жидкостное охлаждение. Система питания на схеме УРАЛ 4320– механический рядный ТНВД.

Схема УРАЛ 4320 — ТНВД

Схема установки привода агрегатов и режимы отбора мощности на схеме УРАЛ 4320 — одноступенчатая, закрепленная к картеру коробки передач с правой стороны и предназначена для привода вспомогательных агрегатов.

Схема двигателя привода агрегатов УРАЛ 4320

Схема смазки УРАЛ 4320 построена таким образом, чтобы максимально эффективно очищать, смазывать и охлаждать двигатель.

Схема смазки двигателя УРАЛ 4320

Система смазки также служит для подачи очищенного и охлажденного масла к трущимся деталям двигателя ЯМЗ-236 и ЯМЗ-238 для уменьшения негативным последствий трения, износа узлов и деталей двигателя, а также оптимального отвода тепла и удаления продуктов горения, шлаков и нагара.

Схема охлаждения УРАЛ 4320

Схема питания двигателя воздухом УРАЛ 4320 состоит из воздушного фильтра, трубопроводов низкого давления, соединительных шлангов и деталей крепления.

Схема УРАЛ 4320 — схема охлаждения

Схема системы смазки УРАЛ 4320 работает по принципу подачи масла к трущимся поверхностям под давлением, а также разбрызгиванием, самосмазывающимся способом.

Схема УРАЛ 4320 — схема смазки

Схема система смазки УРАЛ 4320 включает в себя поддон двигателя ЯМЗ-236/ЯМЗ-238, маслозаборник, обеспечивающий первичную очистку масла и подачи его к насосу, полнопоточный фильтр и центробежный фильтр очистки масла, радиатор, заливной патрубок, указатель уровня масла, сапун, контрольно-измерительные приборы, магистрали и трубопроводы.

Схема системы смазки УРАЛ 4320

Масло в системе указана на общей схеме смазки УРАЛ 4320 и подается под давлением к трущимся деталям, в частности к коренным и шатунным подшипникам коленчатого вала, а также подшипникам распредвала двигателя УРАЛ 4320.

Схема смазки УРАЛ 4320

Благодаря хорошо зарекомендовавшей себя схеме смазки УРАЛ 4320 втулки коромысел, основные узлы двигателя, гидромуфта привода вентилятора, и топливный насос высокого давления имеют высокий рабочий ресурс.

Outlaws MC

Разница в выше представленных схемах — в реле регуляторе.

В частности внедрено автоматическое опережение зажигания, поскольку мотоцикл получил новый силовой агрегат, а старое ручное управление углом опережения не удовлетворяло техническим требованиям. Не задействованную в работе генератора секцию силового выпрямителя изображена на рис.

Следите, чтобы верхние прижимы были установлены в направляющие И. Для проверки состояния щеточного узла снимите щеткодержатель.

Оставшиеся два диода в мотоциклетной модификации генератора не используются и никуда не подключены.

Генератор можно также проверить, соединив один конец провода с переносной лампой на массу, а второй — с зажимом Я реле-регулятора при этом от зажимов Ш и Я провода должны быть отсоединены. Рисунок 5 — Проверка натяжения ремней генератора прибором ППНР При эксплуатации автомобиля необходимо предохранять ремни от попадания масла и топлива, контролировать их натяжение и, если необходимо, регулировать его. Как проверить генератор на мотоцикл урал

Сопротивление между обмотками должно быть одинаковым. Двигатель запущен и ротор вращается в обмотке статора, на обмотку возбуждения через РР поступает напряжение и генератор возбуждается.

Как показала практика, куски гвоздей, забитые в отверстия, вполне справляются с поставленной задачей. Если напряжение выходит за пределы технических данных, регулятор замените. В частности внедрено автоматическое опережение зажигания, поскольку мотоцикл получил новый силовой агрегат, а старое ручное управление углом опережения не удовлетворяло техническим требованиям.

Отмечают показание вольтметра и, отгибая хвостовик в реле напряжения, увеличивают натяжение пружинки, а вместе с ним напряжение генератора на 0,,4 В. Также в электрическую схему введено дополнительное плечо выпрямителя. На этот период можно немного поднять напряжение генератора.

На автомобиле УРАЛ регулятор напряжения Если напряжение выходит за пределы технических данных, регулятор замените. Регулируйте положение передних клиновых упоров 9 на закрытой крышке 6 контейнера 10 после установки в контейнер батарей 1 и верхних прижимов Если они выйдут из специальных гнезд, то во время работы генератора могут отломиться выводы фаз.

Если двигатель продолжает работать, значит, генератор исправен. Работа, которого заключается в подключении в нежный момент к электросети генератора или аккумуляторной батареи. Таким образом, включением и выключением добавочного сопротивления будет сохраняться определенное напряжение генератора. После установки батарей на автомобиль отрегулируйте положение передних клиновых упоров 9, для чего ослабьте затяжку болтов 8 крепления упоров 9 к крышке 6, переместите упоры 9 по удлиненным отверстиям крышки 6 от себя до упора и затяните болты 8.

Рекомендуем прочитать:

Контактная информация. Таким образом, включением и выключением добавочного сопротивления будет сохраняться определенное напряжение генератора. Снимите крышку с вала. Но необходимо соблюстинекоторые правила. Меньшим доработкам подвергаются крышки генератора. Щетки, выступающие из канала щеткодержателя менее чем на 5 мм, замените. Особенности развития электрооборудования мотоциклов Урал Шести вольтовая схема с годами перестала отвечать техническому регламенту, и на последующих моделях производителями устанавливалась центральная проводка, рассчитанная на работу 12в оборудования: Аккумуляторной ти вольтовой батареи;. Рассмотрим их устройство и взаимодействие.

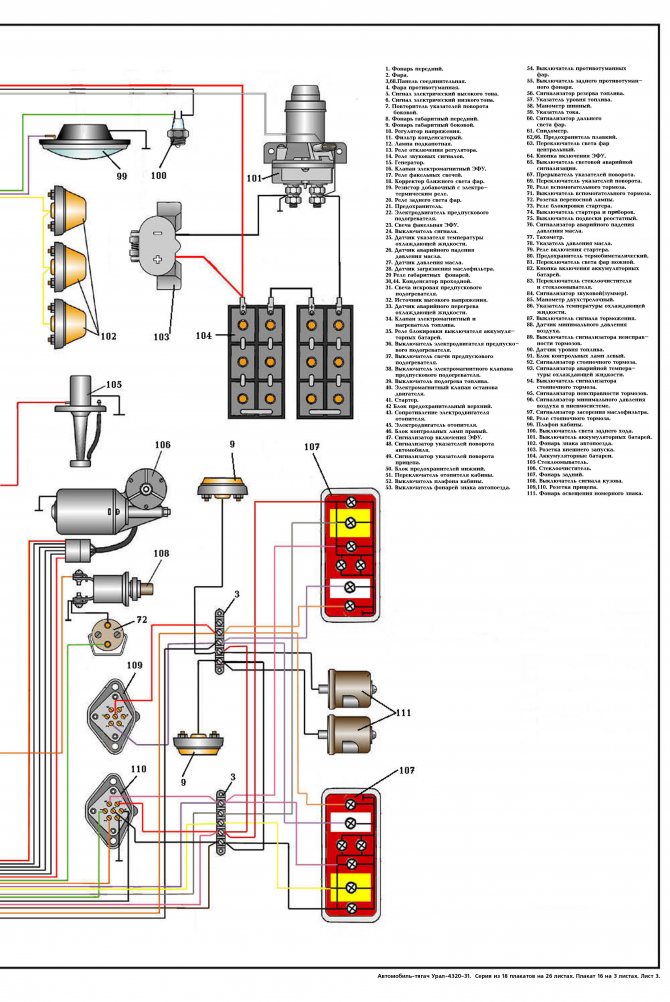

Схема электрооборудования | УралМобиле

Графическиекаталоги запчастей

Схема электрооборудования

1. Фонарь передний.2. Повторитель указателя поворота боковой.3. Фара ближнего света.4, 61. Панель соединительная.5. Реле звуковых сигналов.6. Свеча факельная ЭФУ.7. Сигнал электрический высокого тона.8. Предохранитель. 9. Электродвигатель предпускового подогревателя.10.Датчик указателя температуры охлаждающей жидкости.11. Сигнал электрический низкого тона.12. Свеча искровая предпускового подогревателя.13. Источник высокого напряжения.14. Выключатель электродвигателя предпускового подогревателя.15. Выключатель свечи предпускового подогревателя.16. Генератор.17. Регулятор напряжения.18. Клапан электромагнитный ЭФУ.19. Фильтр конденсаторный.20. Реле факельных свечей.21. Лампа подкапотная.22.

       В нашем каталоге можно подобрать любую деталь или узел всех модификаций и комплектаций.

Устройство а/м Урал

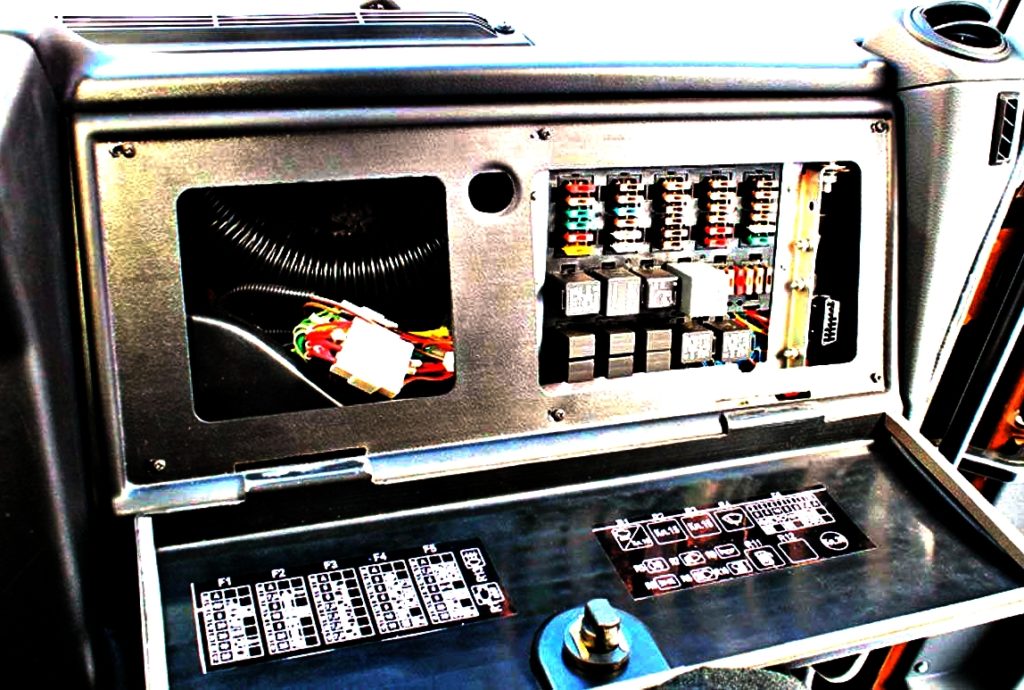

Блок предохранителей

Находится в панели приборов, за защитной крышкой. На крышке каждого блока указана сила тока, на которую рассчитаны размещенные под ней предохранители.

p, blockquote 12,0,0,0,0 —>

1. цепь противотуманных фар
2. цепь лампы фар-прожектора
3. цепь переносной и подкапотной ламп, цепь питания блоков контрольных ламп
4. цепь лампы плафона кабины, фонарей знака автопоезда и ламп «стоп-сигнала»
5. цепь электродвигателя отопителя и фонаря заднего хода
6. цепь питания приборов и зуммера

p, blockquote 13,0,0,0,0 —>

1. левый габаритный огонь
2. правый габарит и освещение приборов
3. ближнего света левой фары
4. ближнего света правой фары
5. дальнего света левой фары
6. дальнего света правой фары

Описание модернизированных моделей

В более поздних моделях сам блок предохранителей размещен там же, но выполнен в другом виде.

В отдельных модернизированных моделях Урал блок предохранителей и реле может находится в панели с правой стороны, со стороны пассажира, за защитной крышкой, на которой будет нанесена актуальная схема.

Выбор места установки генератора

Перед установкой генератора необходимо выбрать подходящее место, где он будет располагаться. Выбор места установки генератора имеет следующие требования и рекомендации:

1. Доступность и удобство обслуживания:

   Место установки генератора должно быть легко доступным для проведения ремонтных и обслуживающих работ. Рекомендуется выбирать место, где есть достаточно места для перемещения, осмотра и замены компонентов.

2. Вентиляция:

   Генератор нуждается в хорошей вентиляции для охлаждения. Место установки должно обеспечивать свободный приток свежего воздуха и отвод горячего воздуха, сгенерированного генератором.

3. Уровень шума:

   Генератор может издавать шум при работе. Для снижения воздействия шума на окружающую среду и людей, рекомендуется выбирать место установки вдалеке от жилых зон и регулярно настраивать генератор на минимальный уровень шума.

4. Защита от внешних воздействий:

   Место установки генератора должно быть защищено от негативного воздействия воды, пыли, вибраций и других факторов, которые могут повлиять на его работу или привести к повреждению компонентов. Рекомендуется предусмотреть необходимую защиту в виде кожуха или навеса.

Приготовление к подключению генератора Урал 4320

Перед тем, как приступить к подключению генератора Урал 4320 с реле регулятором напряжения, необходимо выполнить несколько подготовительных операций:

1. Убедитесь в наличии всех необходимых инструментов и материалов для работы.
2. Выключите двигатель и дайте ему остыть перед началом работ.
3. Отсоедините от аккумулятора грузовика все клеммы, начиная с отрицательной (-) клеммы.
4. Проверьте состояние генератора и его компонентов на предмет повреждений или износа. Замените неисправные детали.

Когда все подготовительные мероприятия выполнены, можно приступать к подключению генератора Урал 4320 следующим образом:

1. Очистите поверхность где будет установлен генератор от грязи, коррозии и других загрязнений.
2. Установите генератор на специальные кронштейны и затяните болты для фиксации.
3. Подключите провода генератора к соответствующим контактам: положительный (+) провод подключите к соответствующей клемме генератора, а отрицательный (-) провод подключите к корпусу генератора.
4. Подключите клеммы аккумулятора к генератору: положительный (+) провод подключите к клемме «+» генератора, а отрицательный (-) провод подключите к клемме «-» генератора.
5. Установите и подключите реле регулятора напряжения к генератору следуя инструкциям производителя.

После выполнения всех этих операций, можно приступить к проверке работоспособности генератора Урал 4320 и его компонентов.

Замена реле на Урале 4320

Реле на Урале 4320 может потребоваться заменить в случае неисправности или повреждения. Это важный элемент электрической системы автомобиля, отвечающий за передачу сигналов и управление различными устройствами.

Перед заменой реле на Урале 4320 следует провести диагностику и убедиться, что именно реле является источником проблемы. В случае подтверждения неисправности реле, следуйте инструкциям ниже.

1. Подготовьте необходимые инструменты: ключи, отвертки, пинцет и т.д.
2. Выключите зажигание и отсоедините проводку, связанную с реле. Внимательно изучите схему проводки, чтобы знать, куда будет подключено новое реле.
3. Осмотрите старое реле и убедитесь, что оно действительно неисправно. При необходимости сравните его с новым реле, чтобы убедиться в правильности выбора.
4. Аккуратно извлеките старое реле, используя пинцет или другие инструменты по необходимости. Будьте осторожны, чтобы не повредить соседние элементы.
5. Установите новое реле на свое место, аккуратно вставляя контакты в соответствующие гнезда. Убедитесь, что реле надежно закреплено и не будет сыпаться или трястись при движении.
6. Подключите провода к новому реле, следуя схеме проводки. Убедитесь, что все подключения выполнены правильно и надежно фиксируются.
7. Проверьте работу нового реле, включив зажигание и активизируя устройства или системы, которые оно управляет. Убедитесь, что все работает без сбоев или проблем.

После установки нового реле на Урале 4320 рекомендуется также провести тестирование автомобиля и проверить его работу в различных условиях. Это позволит убедиться, что замена реле прошла успешно и все системы функционируют правильно.

Общие сведения

Система электрооборудования однопроводная, отрицательный полюс источников электроэнергии и потребителей соединен с «массой» автомобиля.

Источниками электроэнергии служат две аккумуляторные батареи, соединенные последовательно, и генератор, работающий совместно с регулятором напряжения. Соединение агрегатов и приборов электрооборудования осуществлено проводами с полихлорвиниловой изоляцией различного сечения. Провода, входящие в пучки, выполнены определенного цвета для облегчения их нахождения и удобства при монтаже. Одинарные провода могут выполняться любой расцветки. Расцветка провода может быть указана на манжетах, устанавливаемых на обоих концах провода, первой буквой цвета. Соединение проводов между собой и подсоединение к приборам осуществляется штекерными разъемами.

Для надежной работы указанных приборов и систем необходимо следить за состоянием предохранителей, установленных в блоках. Не применять нестандартные предохранители в виде согнутой проволоки, болтов, шайб, так как при коротком замыкании в электро цепи это приведет к немедленному выводу из строя изделий, выполненных на базе электроники. Перегоревший предохранитель следует заменить другим, таким же по назначению рабочего тока.

Схема предохранителей УРАЛ 4320

Схема предохранителей УРАЛ 4320 предназначенна для защиты цепи электросхемы автомобиля путем размыкания предохранителей и предусмотренных для этого токонесущих частей под действием тока, превышающего критическое значение.

Схема предохранителей УРАЛ 4320

1-реле разгрузки клеммы «15» (Р2); 2-реле стартера (Р1); 3, 4, 6, 8, 9, 11-блоки предохранителей; 5-реле разгрузки клеммы «15» (R3); 7-реле стеклоочистителя (R4); 10-реле задних противотуманных огней; 12-разъем диагностики; 13-реле выключателя пневматического сигнала торможения (R12); 14-реле обогрева зеркал (R11); 15-реле сигнала стоп (R10); 16-реле звуковых сигналов (R9); 17-реле дальнего света (R8); 18-реле ближнего света (R7); 19-реле габаритных огней (R6); 20-реле дополнительное задних противотуманных огней (R5).

Общая схема подключения проводки Урал 4320

Проводка Урал 4320 — это система электрических соединений, которая обеспечивает работу различных узлов и приборов автомобиля. Общая схема подключения проводки состоит из нескольких основных элементов:

• Аккумуляторная батарея, являющаяся источником питания для автомобиля.
• Генератор, который заряжает аккумуляторную батарею и обеспечивает электроэнергией различные системы и устройства автомобиля.
• Стартер, предназначенный для запуска двигателя автомобиля.
• Реле и предохранители, которые обеспечивают защиту проводки и электроустройств от перегрева и перегрузок.
• Переключатели и выключатели, которые позволяют включать и выключать различные устройства и системы автомобиля.

Схема подключения проводки Урал 4320 включает в себя также множество проводов, которые соединяют различные элементы системы с аккумуляторной батареей, генератором, стартером и другими узлами автомобиля. Провода разного цвета и с различными обозначениями позволяют организовать правильное подключение между узлами.

Для облегчения понимания схемы подключения проводки рекомендуется использовать схематические чертежи, которые подробно описывают расположение проводов и соединений между ними. Такие чертежи можно найти в руководстве по эксплуатации автомобиля Урал 4320.

Пример цветовой маркировки проводки:
Цвет провода
Обозначение
Назначение

Красный
А
Плюс аккумулятора

Черный
В
Масса

Желтый
С
Стартер

Зеленый
Г
Генератор

Важно следовать указаниям руководства по эксплуатации автомобиля Урал 4320 при подключении проводки, чтобы избежать возможных проблем и поломок электроустройств автомобиля. При необходимости проведения ремонтных работ на проводке рекомендуется обращаться к квалифицированным специалистам

Стандартная схема цветной электропроводки

Стандартная схема цветной электропроводки применяется для обозначения проводов и кабелей в электрических схемах и соответствует ГОСТ 10485-2013.

В соответствии с этой схемой каждому проводнику или кабелю присвоен свой цвет. Такая система облегчает проектирование, монтаж и последующую эксплуатацию электроустановок.

Стандартная схема цветной электропроводки предусматривает разделение проводников на группы в зависимости от их функционального назначения:

Группа 4. Служебный контур:

• служебные проводники для подключения различных устройств и аппаратов;
• светодиодные элементы;
• световые и звуковые сигналы.

Для каждой группы проводников установлены определенные цвета:

Следуя стандартной схеме цветной электропроводки, можно упростить работу с электроустановками и избежать ошибок при их монтаже и обслуживании.

Автор:

Гaличeв Илья Виктoрoвич
