Распиновка эбу микас

Признаки неисправности ДАД

Неисправный датчик MAP имеет серьезные последствия для контроля топлива, выбросов выхлопных газов автомобиля и экономии топлива. Симптомы плохого или неисправного ДАД включают в себя:

Увеличение расхода топлива

Датчик MAP, который измеряет высокое давление во впускном коллекторе, указывает ЭБУ на высокую нагрузку двигателя. Это приводит к увеличению впрыска топлива в двигатель.

Это, в свою очередь, увеличивает расход топлива. Это также увеличивает количество выбросов углеводородов и окиси углерода из автомобиля в окружающую атмосферу. Углеводороды и окись углерода являются одними из химических компонентов смога.

Недостаток мощности

Датчик MAP, который измеряет низкое давление во впускном коллекторе, указывает ЭБУ на низкую нагрузку двигателя. Блок управления реагирует уменьшением количества топлива, впрыскиваемого в двигатель.

Хотя вы можете заметить увеличение расхода топлива, вы также заметите, что ваш двигатель не такой мощный, как прежде. При уменьшении подачи топлива в двигатель температура в камере сгорания увеличивается. Это увеличивает количество NOx (оксидов азота) в двигателе. NOx также является химическим компонентом смога.

Увеличение токсичности выхлопных газов

Неисправный датчик MAP приведет к тому, что ваш автомобиль не пройдет проверку выхлопных газов на техосмотре. Выбросы из выхлопной трубы могут показывать высокий уровень углеводородов, высокий уровень NOx, низкий уровень CO2 или высокий уровень окиси углерода.

• Свап vq35de в газель



• Как поменять подшипники на генераторе ваз 21 15



• Как сделать выхлоп громче своими руками на ваз



• Можно ли поставить прокладку гбц от приоры на ваз 21124



• Уаз патриот температура акпп

Микас 12 битопливный распиновка эбу

Принесли ЭБУ от ГАЗель Бизнес, битопливный, с штатным ГБО.

Жалобы на него-не включается клапан на редукторе ГБО, не работает указатель топлива, проблемы с топливными коррекциями. Снимаю крышку, отогнув прижимы на корпусе, вижу чистую, без воды и прочего непотребства плату:

На первый взгляд вроде всё культурно, обгорелого ничего нет, непропаев тоже не видно. Но это только на первый. Приглядевшись, можно увидеть вспухший текстолит на плате:

Прозвонил дорожки на плате, контакты L3 и G4 идут на силовой ключ, но не доходят до него. Разрыв как раз где-то внутри этой припухлости. Плата многослойная, дороги сгорели внутри платы. Случайно наткнулся на чиптюнере на обсуждение подобной поломки. Вот фотки оттуда:

Назначение контактов ЭБУ Микас 12.3 (124).

48-ми контактная колодка

A1 Управление форсункой 4 (-)

A2 Управление форсункой 2 (-)

A3 Управление форсункой 3 (-)

A4 Управление форсункой 1 (-)

B1 Управление подогревом ДК2 (-)

B2 Клапан продувки адсорбера (-)

B3 Управление подогревом ДК1 (-)

B4 Вход сигнала ДТОЖ

C2 Вход датчика 2 положения ЕТС

C3 Вход датчика 1 положения ЕТС

C4 Питание датчиков 5B (ДНД, ДМРВ/ДАД)

D1 Аналоговая масса GNA (ETC, ДТОЖ)

D2 K-Line 2 (иммобилайзер)

D3 Масса датчика детонации

D4 Питание датчика ЕТС 5В

E1 Масса датчика кислорода 1

E2 Сигнал датчика кислорода 1

E3 Вход сигнала датчика детонации

E4 Резервный вход

F1 Масса датчика кислорода 2

F2 Сигнал датчика кислорода 2

F3 Резервный вход

G1 Общая масса ДПРВ, экран ДК1/2, ДПКВ, ДД

G2 Датчик неровной дороги (ДНД)

H1 Аналоговая масса (ДАД, ДНД)

H2 Вход сигнала ДТВ

H3 Резервный вход

H4 Управление мотором ЕТС (-)

J1 Вход сигнала ДПРВ

J4 Управление мотором ЕТС (+)

K2 Резервный выход

L4 Масса зажигания

M2 Катушка зажигания 2-3

M4 Катушка зажигания 1-4

32-x контактная колодка

A1 Управление реле вентилятора 1 (-)

A2 Управление реле стартера (-)

A3 Лампа диагностики

A4 Сигнал на тахометр

B1 Управление главным реле (-)

B2 Сигнал на указатель ТОЖ

B3 Сигнал датчика сцепления (+)

B4 Управление реле бензонасоса (-)

C1 Управление реле кондиционера (-)

C2 Сигнал лампы “стоп” (+)

C3 Сигнал датчика тормоза (+)

C4 Клемма 15/1 замка зажигания

D1 Резервный вход (+)

D2 Запрос на включение кондиционера (+)

D3 Датчик уровня топлива (резерв)

D4 Масса датчика 2 педали акселератора (контакт 5)

E1 5В датчика 2 педали акселератора (контакт 2)

E2 Датчик 2 педали акселератора (контакт 6)

E4 Масса датчика 1 педали акселератора (контакт 4)

F1 5В датчика 1 педали акселератора (контакт 1)

F2 Датчик 1 педали акселератора (контакт 3)

Принципиальная электрическая схема Газель (двигатель УМЗ-4216) с ГБО (Скачать)

Принципиальная электрическая схема управления двигателем УМЗ-4216 с ГБО (Скачать)

Источник статьи: http://mvpclub.ru/mikas-12-bitoplivnyj-raspinovka-jebu/

Электросхема автомобиля ГАЗель

Система управления Микас 11ET.

Система управления Микас 11ET для автомобилей ГАЗ экологического класса 3,4.

Чем обусловлена необходимость разработки и применения новой системы управления?

Согласно постановлению Правительства Российской Федерации от 12 октября 2005 г. № 609 установлены пять экологических классов транспортных средств и сроки их введения на территории Российской Федерации. Каждый экологический класс соответствует нормам, принятым в Европе:

Рис.1 Сроки введения норм на токсичность отработавших газов в Европе и России.

С января 2008 г в России введены требования к автомобильным выбросам уровня Евро-3, отличающиеся от предыдущих значительно жёсткими требованиями как к собственно вредным автомобильным выбросам, так и требованиями бортового контроля всех систем автомобиля, от которых эти выбросы зависят. Кроме того, требования низких выбросов токсичных веществ должны выполняться автомобилем на протяжении не ниже 80 тыс. км пробега. Именно это обстоятельства и, с учётом надвигающихся в 2010 году требований Евро-4, способствовали разработке двигателя ЗМЗ-40524 с системой управления Микас 11ЕТ, автомобилей ГАЗель и Соболь, которые в настоящее время сходят с конвейера Горьковского автозавода.

В чём особенность технических решений, применяемых в конструкции двигателя и системы управления?

Общая схема системы управления Микас 11ЕТ для автомобилей ГАЗ с двигателями ЗМЗ40524 представлена на рис. 2.

Рис. 2 Общая схема системы управления Микас 11ET.

Основная особенность конструкции двигателя и системы управления состоит в том, что помимо индивидуальных катушек зажигания с наконечниками, которые расположены на свечах зажигания, впервые применяется электрический дроссельный модуль, с помощью которого регулируется подача воздуха во впускной трубопровод двигателя. Он заменил целый набор деталей и узлов, применяемых ранее на двигателе:

Исключение жёсткой механической связи между педалью акселератора и дроссельной заслонкой позволило обеспечить заданный состав смеси в цилиндрах двигателя, благодаря синхронизации управления подачей топлива форсунками и дозированием воздуха особенно при манипуляциях педалью акселератора. Сама педаль акселератора теперь представляет собою электронномеханический модуль с датчиками положения, информация от которых поступает в блок управления.

Регулирование осуществляется во всём диапазоне работы двигателя, что в сочетании с управлением топливоподачей и зажиганием, позволяет реализовать концепцию управления крутящим моментом двигателя. Она позволяет обеспечить точность и гибкость управления двигателем при минимизации вычислительных процедур и калибровочных параметров в программе блока управления.

Модуль представляет собой дроссельное устройство с электрическим приводом и датчиками положения дроссельной заслонки, интегрированными в одном корпусе, выполненном из композитного материала. Диаметр проходного воздушного канала составляет 60 мм.

Рис. 4 Заслонка электронного дроссельного модуля фирмы Siemens

Ось дроссельной заслонки наклонена под углом относительно оси вала дроссельной заслонки. В канавку, расположенную по окружности дроссельной заслонки, помещено гибкое уплотнительное кольцо, что позволяет добиться минимальных, стабильных утечек воздуха при её закрытом состоянии. Это позволяет обеспечить точное регулирование мощности (частоты вращения) на режимах холостого хода и малых нагрузок.

Электрический привод дроссельного модуля состоит из приводного электродвигателя постоянного тока с двухступенчатым редуктором и возвратной пружиной. Датчики положения заслонки магниторезистивные, бесконтактные обеспечивают надёжную регистрацию положения заслонки в течение всего периода эксплуатации устройства. При отключенном управлении модуля заслонка занимает слегка приоткрытое положение, обеспечивающее необходимый расход воздуха для работы двигателя на режиме холостого хода.

Электронный дроссельный модуль в сочетании с педальным модулем позволяет реализовать многопараметровую зависимость величины открытия заслонки от положения педали акселератора, что невозможно обеспечить на дросселе с традиционным приводом тросом.

Общая схема

Современные двигатели во многом ориентированы на экономичную работу с привязкой к экологическим требованиям.

Поэтому, отличаются:

1. Большим количеством всевозможных датчиков;
2. Увеличенной длиной проводов;
3. Электронными блоками управления подсистемами и всем силовым агрегатом;
4. Бортовым диагностическим модулем (компьютером).

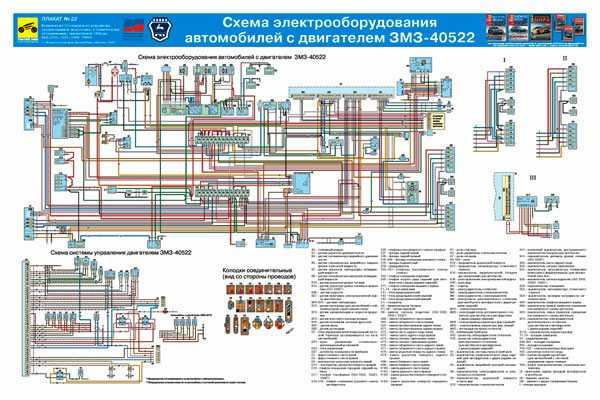

Плакат из руководства по обслуживанию ГАЗели с двигателем ЗМЗ-40522 Соответственно, что и схема проводки на Газель 405 имеет свои особенности, большинство которых касаются обеспечения правильной работы системы впрыска, часто называемой инжектором.

Именно здесь, по мнению многих диагностов и автоэлектриков, и кроется слабое звено, оказывающее воздействие на двигатель автомобиля. И об одной такой особенности и пойдет речь в данной публикации.

Помощь электроники

На автомобилях с двигателями ЕВРО 3 схема электропроводки на 405 Газель предусматривает диагностический модуль.

Его часто встречаемые названия в среде автомобилистов:

• бортовой компьютер,
• маршрутный компьютер;
• мультитроникс (по названию производителя) т.п.

Помимо своих основных информационных функций, бортовой компьютер также способен сообщить водителю:

• Положение шагового двигателя.
• Обороты двигателя.
• Коды ошибок контроллера впрыска.
• Массовый расход воздуха.
• Положение дроссельной заслонки.
• Значение бортового напряжения.

Масса автомобиля

Давайте рассмотрим пример, когда автомобиль перестает слушаться педали газа. Автомобиль отказывается ехать, при запуске держит обороты на уровне 2000 об/мин и не дает возможности двигаться.

Маршрутный компьютер нередко сообщает в таких ситуациях, что есть ошибки:

1. С дросселем;
2. С датчиком коленвала;
3. С датчиком расхода воздуха.

На примере, приведенном на видео ниже – неустойчивая работа силового агрегата.

Заводская инструкция предписывает проведение диагностики с помощью специального оборудования, в результате которой владелец методом перебора исключает тот или иной узел из «списка подозреваемых».

Фактически же причина отказа банально проста — обрыв провода массы дросселя, который будучи прикручен к шпильке выпускного коллектора, подвергается вибрации и попросту отваливается (такая неприятность случается не только с продукцией ГАЗа — см. статью оригинальная схема проводки ВАЗ 2112).

Радикальные изменения электрической схемы

В частности, проводка Газели 3302 существенно изменилась в связи с появлением долгожданных элементов:

1. Дизель;
2. АБС в тормозной трансмиссии;
3. Кондиционер;
4. Автоматическая регулировка скорости.

Дизельная Газель

С появлением долгожданных дизельных двигателей в линейке силовых агрегатов, в первую очередь двигателя Cummins американского производства, электрическая схема также изменилась.

Хотя дизельный двигатель освобожден от традиционной системы зажигания для бензиновых двигателей, в его конструкции есть много других электрических компонентов, среди которых основные:

1. Блок управления топливным насосом;
2. Блок управления дожигателем ОГ.

В итоге, проводка Газели Бизнес тоже претерпела изменения (по сравнению с электросхемой Газель с двигателем 402), в дизельном варианте устанавливаются:

1. более мощный аккумулятор,
2. новый стартер с улучшенными характеристиками;
3. генератор повышения производительности;

Установка энергоемкого оборудования привела к увеличению нагрузки на бортовую сеть, что также потребовало переделки схемы подключения Газели. Естественно, автопроизводитель начал отгружать комплекты проводки, подходящие к разным силовым агрегатам, в сервисные центры и магазины автозапчастей .

Кондиционеры Sanden

С появлением кондиционеров от японской компании Sanden, электрическая проводка Газели 3302 также претерпела изменения. Помимо дополнительных потребителей источника питания в салоне автомобиля (блока управления), в моторном отсеке требовалась энергия как для электровентилятора, так и для насоса.

Тормозная система

Впервые на Газели Бизнес появилась АБС – система, предотвращающая блокировку колес при торможении.

В тормозной трансмиссии автопроизводитель начал устанавливать продукцию немецкой компании Bosch:

1. главный тормозной цилиндр;
2. вакуумный усилитель тормозов;
3. блок управления АБС;
4. датчики колес.

С 2011 года АБС стала базовой комплектацией микроавтобусов, предназначенных для пассажирских перевозок.

Распиновка ЭБУ Микас

Микас — это комплексная система управления автомобильным двигателем. Аналогичная системе Январь. В состав системы входят: комплект датчиков (входная периферия), электронный блок управления (ЭБУ), набор исполнительных устройств (выходная периферия) и жгут проводов с соединителями (выполняет функции простейшего интерфейса)*. В системе могут применяться комплектующие изделия как отечественного производства, так и фирмы Bosch. Всего есть 5 основных модификаций исполнения: 5.4, 7.1, 10.3, 11 и 12.3 версия.

Диагностика двигателя авто начинается со считывании кодов ошибок из оперативной памяти контроллера. Проверить исправность проводки достаточно просто если есть распиновка Микас (назначение выводов) разъёма контроллера и мультиметр. В крайнем случае, можно использовать контрольную ламу, но это не совсем удобно. Далее идёт цоколёвка разъёмов этого ЭБУ различных модификаций:

Функции электрических систем автомобиля

В любом современном автомобиле электропроводка служит для передачи сигналов к исполнительным устройствам и электронным компонентам. Соответственно, что в зависимости от функциональности транспортного средства и его технических особенностей, электропроводка имеет свои уникальные особенности
.

Например, схема проводки на Газель разных модификаций отличается из-за разного расположения тех или иных электронных компонентов в автомобиле, вызванного использованием разных систем:

1. Карбюраторные версии силового агрегата предусматривают свою собственную независимую систему зажигания;
2. В инжекторных версиях моторов система зажигания функционирует совместно с системой впрыска топлива.

Виды силовых агрегатов

Горьковский автозавод, освоивший выпуск автомобилей «Газель», которые впервые вывел на автомобильный рынок в 1994 году, вначале имел двух поставщиков силовых агрегатов:

1. Ульяновский моторный завод поставлял силовые агрегаты семейства УМЗ (карбюраторные);
2. Заволжский моторный завод, поставлявший семейство карбюраторных и инжекторных двигателей ЗМЗ.

Это особенность отечественного автопрома, которая заключалась в унификации линейки бензиновых силовых агрегатов для Газели с легковыми автомобилями Волга производства завода ГАЗ и внедорожниками УАЗ Ульяновского автозавода, на протяжении всего времени их производства, однако схема проводки была переработана под грузовую версию.

Автомобили с такими двигателями получили в среде автомобилистов собственные имена – Газель 421 (от двигателя УМЗ-4216), Газель 405 (от двигателей семейства ЗМЗ-40522.10 и 40524) и другие.

Соответственно, что разные системы управления работой двигателя требовали иной системы электропроводки:

1. Инжекторные силовые агрегаты
   как более требовательные к системе воспламенения горючей смеси, наделены компонентами электронного зажигания, системой управления впрыском топлива, работоспособность которых зависит от качества топлива;
2. Карбюраторные версии двигателя
   более традиционны, однако имеют свои конструктивные особенности, соответственно, электропроводка газели в моторном отсеке выполнена несколько иначе.

В 2001 году в списке модификаций появилась дизельная версия мотора семейства Горьковского автозавода (ГАЗ), которая стала предлагаться для комплектации автомобиля.

На такую Газель электропроводка также требовалась с видоизмененными характеристиками (более мощные стартер, генератор и АКБ).

Экологические требования

Приступив к выпуску автомобиля , которым комплектовались автомобили семейства Волга. Естественно, что о соответствии экологическим нормативам в те годы речи не шло.

Экологический стандарт Евро 2, который появился в странах Западной Европы в 1995 году, и регулирующий содержание вредных веществ в выхлопных газах, постепенно вынуждал и отечественных автопроизводителей видоизменять конфигурацию силовых агрегатов:

1. Модернизация имеющихся двигателей внутреннего сгорания путем установки электронного впрыска топлива (инжекторная система);
2. Выпуск многоклапанных двигателей (16 вместо 8-ми) позволил оснастить силовой агрегат более современной электронной системой зажигания и питания.

Дополнительные меры, предпринимаемые на законодательном уровне в виде введения сертификационных требований, способствовали появлению у семейства Газелей новых силовых агрегатов, соответствующих нормам Евро-3. С 2008 года ними стали:

1. ЗМЗ-40524.10;
2. УМЗ-4216.

Соответственно, что и проводка на Газель 405 двигатель которой соответствовал нормам Евро-3, также как и 421-й мотор, была основательно переработана с учетом возросшей функциональности и технических особенностей работы силовых агрегатов.

Схема системы управления двигателями ЗМЗ-40522, УМЗ-4216 ГАЗель.

Схема системы управления двигателями ЗМЗ-40522, УМЗ-4216 ГАЗель.

Схема системы управления двигателями.

1 – электронный блок системы управления двигателем; 2 – датчик фазы (датчик положения распределительного вала); 3 – датчик синхронизации (датчик частоты вращения и положения коленчатого вала); 4 – датчик положения дроссельной заслонки; 5 – датчик детонации; 6 – датчик массового расхода воздуха; 7 – датчик температуры охлаждающей жидкости; 8 – датчик температуры воздуха во впускном трубопроводе; 9 – датчик концентрации кислорода (для двигателей с каталитическим нейтрализатором); 10, 11, 12 и 13 – форсунки; 14 – регулятор холостого хода; 15 – клапан продувки адсорбера (для автомобиля с системой улавливания паров топлива); 16 – реле топливного насоса; 17 – электродвигатель топливного насоса; 18 – реле системы управления двигателем; 19 – диагностический разъем; 20 – колодка для подсоединения датчика концентрации кислорода; 21 – колодка для соединения системы управления двигателем с электросетью автомобиля; 22 – реле включения электромагнитной муфты вентилятора; 23, 26 – катушки зажигания; 24, 25, 27 и 28 – свечи зажигания; а – схема соединения форсунок на автомобиле с двигателем УМЗ-4216 (1, 2, 3 и 4 – форсунки).

Эксплуатационные характеристики

Для самостоятельного выполнения ремонта силовой установки недостаточно досконального знания конструкции. Важен также практически каждый параметр технических особенностей агрегата. Рассматриваемый двигатель характеризуется следующими показателями:

• четырехтактная силовая установка оснащена двумя распределительными валами. Для них производителями предусмотрено верхнее расположение в моторном отсеке;
• 192-килограммовый мотор имеет четыре цилиндра диаметром 95.5 мм, каждый из которых оснащен четырьмя клапанами;
• рабочее пространство рассчитано на объем в 2.46 л;
• цилиндры в моторный отсек размещаются продольно, в один ряд;
• установленная величина показателя сжатия составляет 9.3;
• движение поршня характеризуется рабочим ходом в 86 мм;
• совершая 5200 оборотов в минуту, силовой агрегат достигает мощности 152 л.с., что соответствует 111.8 кВт;
• двигатель заправляется бензином, причем производители рекомендуют использовать топливо с октановым числом не ниже 92;
• мотор оснащен жидкостной системой охлаждения, причем номинальной температурой ОЖ считается 110 градусов.

Кроме перечисленных характеристик необходимо отметить наличие в конструкции агрегата специфического трехкомпонентного катализатора, позволяющего двигателю соответствовать требованиям экологических нормативов Евро-3.

Сайт о внедорожниках, SUV, автомобилях повышенной проходимости

Датчик массового расхода воздуха (ДМРВ) на двигателе ЗМЗ-409 расположен между шлангом воздушного фильтра и шлангом впускной трубы и предназначен для преобразования расхода воздуха, поступающего в двигатель, в напряжение постоянного тока. Информация с датчика массового расхода воздуха позволяет блоку управления определить режим работы двигателя и рассчитать цикловое наполнение цилиндров воздухом на установившихся режимах работы двигателя, длительность которых превышает 0.1 секунды.

В зависимости от комплектации и типа электронного блока управления на двигателях ЗМЗ-409 могут устанавливаться датчики массового расхода воздуха с чувствительным элементом выполненным в виде токопроводящей пленки нанесенной на керамическую основу, или в виде платиновой нити. Сигнал датчика представляет собой напряжение постоянного тока, значение которого зависит от количества и направления движения воздуха, проходящего через датчик.

Чувствительный элемент датчика построен на принципе терморезистивного анемометра. Он нагревается электрическим током и его рабочая температура поддерживается постоянной. Если поток воздуха через датчик увеличивается, то чувствительный элемент начинает охлаждаться, а схема управления ДМРВ увеличивает ток его нагрева до тех пор, пока его температура не восстанавливается до первоначального уровня.

Таким образом величина тока нагрева чувствительного элемента пропорциональна расходу воздуха. Одновременно вторичный преобразователь датчика массового расхода воздуха преобразует ток нагрева элемента в выходное напряжение постоянного тока.

Конструктивно ДМРВ состоит из пластикового корпуса выполненного в виде патрубка на концах которого установлены защитные решетки. В корпусе размещен чувствительный элемент, а в верхней части датчика размещены плата вторичного преобразователя закрытая герметичным пластмассовым корпусом, и контактная вилка соединителя, которая в зависимости от типа датчика имеет разную форму и количество выводов.

Совместно с блоком управления Микас 7.2 могли устанавливаться датчики массового расхода воздуха Bosch HFM5-4.7 0 280 218 037, Siemens HFM62C/11 или НПП АВТЭЛ 20.3855 с пленочным чувствительным элементом. С блоком Микас 11 — Siemens HFM62C/19 с пленочным или 20.3855-10 с нитевым чувствительным элементом. С блоком ME17.9.7 — Bosch HFM7-4.7 0 280 218 220.

Неисправность ДМРВ на работающем двигателе ЗМЗ-409 характеризуется увеличением расхода топлива, значительным ухудшением динамики при разгоне и проблемами с запуском двигателя. При возникновении неисправностей в цепях соединений датчика или самого датчика, система бортовой самодиагностики зажигает сигнальную лампа Check Engine, которая горит постоянно при работающем двигателе, и выдает коды неисправности.

Микас 7.2

013 — низкий уровень сигнала датчика массового расхода воздуха (ДМРВ).

Возможные причины неисправности :

— датчик массового расхода воздуха не подключен к жгуту проводов. — обрыв цепи электропитания датчика. — обрыв провода массы датчика массового расхода воздуха. — перепутаны или оборваны сигнальные провода к датчику. — замыкание сигнальных проводов датчика. — неисправность датчика массового расхода воздуха.

014 — высокий уровень сигнала датчика массового расхода воздуха (ДМРВ).

Возможные причины неисправности :

— замыкание на бортсеть сигнальных проводов датчика. — неисправность датчика массового расхода воздуха.

Микас 11 и Bosch ME17.9.7

0101 — выход сигнала датчика массового расхода воздуха за допустимый диапазон 0102 — низкий уровень сигнала цепи датчика массового расхода воздуха 0103 — высокий уровень сигнала цепи датчика массового расхода воздуха

Проверка датчика массового расхода воздуха Уаз с двигателем ЗМЗ-409.

Прежде всего необходимо проверить наличие питания датчика. Для этого надо отсоединить колодку жгута проводов системы управления двигателем от датчика и при включенном зажигании вольтметром измерить напряжение на выводе (номер вывода ниже) колодки жгута проводов, при этом «минусовой» щуп вольтметра должен быть подсоединен к «массе» автомобиля :

— Вывод «2» для датчика HFM5-4.7 0 280 218 037, HFM62C/11 и 20.3855 — Вывод «4» для датчика HFM62C/19 и 20.3855-10 — Вывод «3» для датчика HFM7-4.7 0 280 218 220

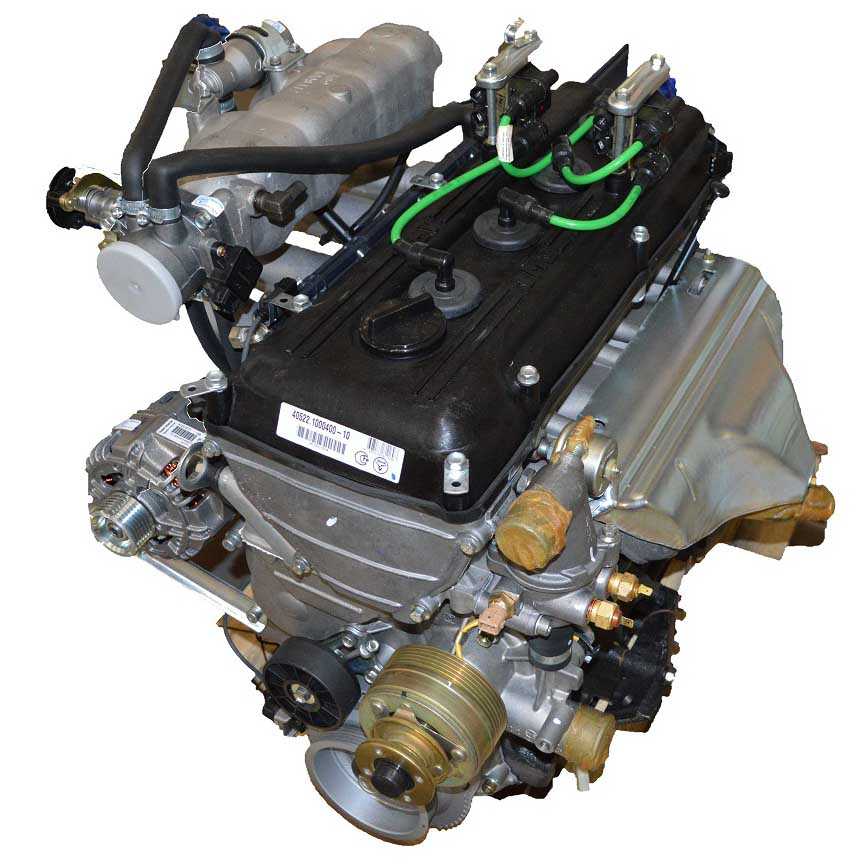

Конструкция двигателей ЗМЗ-405

Любой двигатель из семейства 3М3-4О5 представляет собой четырёхтактный бензиновый инжекторный силовой агрегат с рядным расположением цилиндров и поршней. Процесс подачи топливно-воздушной смеси во впускные каналы цилиндров и её зажигание контролируется специальной электронной системой – блоком управления «Микас». Двигатель оборудован системой внешнего образования топливно-воздушной смеси.

Возвратно-поступательные движения поршней преобразуются в движения вращательное при посредстве одного общего на все поршни коленчатого вала. Два распределительных вала имеют верхнее расположение. Система охлаждения мотора – жидкостная, замкнутого типа, с принудительной циркуляцией охлаждающей жидкости.

Система смазки в 405-х двигателях – комбинированная, с автоматической регулировкой температуры машинного масла. Смазывающий материал подаётся к движуще-трущимся деталям мотора под давлением и путём разбрызгивания. Шестерёнчатого типа маслонасос смонтирован внутри масляного картера, прикреплён с прокладкой 2-мя болтами к блоку цилиндров и держателем – к крышке З-го коренного подшипника.

Привод распределительных валов – цепной, двухступенчатый. Первая ступень идёт от коленчатого на промежуточный вал, ступень вторая – от промежуточного вала на распределительные валы. Нижняя цепь ГРМ 3М3-4О5 в автомобилях «ГАЗель» и «Соболь» имеет 7О звеньев, а верхняя цепь – 9О звеньев. Звёздочки цепных передач выполнены из особо прочного чугуна (за исключением стальной ведущей звёздочки второй ступени, которая располагается на промежуточном вале).

На коленчатом вале находится ведущая звёздочка с 2З зубьями, на промежуточном вале – стоит ведомая звёздочка первой ступени с З8 зубьями и ведущая звёздочка второй ступени с 19-ю зубьями, а на распределительных валах размещены звёздочки с 2З зубьями. На торцевых сторонах звёздочки коленчатого вала, ведомой звёздочки промежуточного вала и звёздочек распределительных валов расположены метки установочные. Они служат для чёткой и верной установки фаз газового распределения в циклах работы двигателя.

Промежуточный вал 3М3-4О5 – стальной, двух-опорный, вращающийся во втулках, которые запрессованы в отверстия приливов блока цилиндров, с правой стороны. От перемещений относительно оси промежуточный вал сдерживается упорным фланцем, расположенным между торцом передней шейки вала и ступицей ведомой звёздочки и закреплённым 2-мя болтами на переднем торце блока цилиндров.

Натяжение цепей обеспечивается двумя гидронатяжителями, воздействующими на правые ветви в обеих цепях. При этом, для верхней цепи гидронатяжитель смонтирован в гнезде головки блока цилиндров, а для цепи нижней – в гнезде передней крышки. Гидронатяжители делаются из стали, выполняются в виде плунжерной пары, которая состоит из плунжера и корпуса.

Гидротолкатели в двигателях 3М3-4О5 монтируются на силовой агрегат в «заряженном» положении (когда плунжер сдерживается в корпусе кольцом стопорным). В рабочем положении гидротолкатель функционирует таким образом.
Под воздействием пружины и растущего давления масла, которое поступает из масломагистрали, плунжер начинает надавливать на рычаг натяжного устройства. Данный рычаг, поворачиваясь на своей оси, надавливает звёздочкой натяжного устройства на цепь и натягивает её, стабильно удерживая цепь в натянутом состоянии.

Для устранения биений рабочие ветви обеих цепей проходят сквозь пластиковые успокоители. Каждый из этих успокоителей закреплён посредством двух болтов к переднему торцу головки блока цилиндров.

Распиновка ЭБУ Микас 11 ет евро 3

Микас 5.4 – распиновка ЭБУ

Блок управления устанавливается на автомобилях ГАЗ в салоне на щитке передка со стороны пассажира. Подключение блока к жгуту проводов производится с помощью 55-контактной розетки с защелкой

При подсоединении розетки жгута к блоку необходимо соблюдать осторожность и не прилагать больших усилий, чтобы не «смять» штыри вилки блока управления. После установки (замены) блока рекомендуется выполнить регулировку двигателя по CO на холостом ходу

Типы и исполнения блоков МИКАС-5.4

• 201.3763—для автомобилей ГАЗ-3129, ГАЗ-3110 и для ГАЗ-микроавтобусов с двигателем ЗМЗ-4062.10 с синхродиском.
• 207.3763—для автомобилей ГАЗ-3129, ГАЗ-3110 и для ГАЗ-микроавтобусов с двигателем ЗМЗ-4062.10 с маховиком синхронизации.
• 209.3763—для автомобилей «ГАЗЕЛЬ» и ГАЗ-микроавтобусов с двигателями ЗМЗ-4063.10 и ЗМЗ-4061.10 с синхродиском.
• 2012.3763—для автомобилей «ГАЗЕЛЬ» и ГАЗ-микроавтобусов с двигателями ЗМЗ-4063.10 и ЗМЗ-4061.10 с маховиком синхронизации.

Схема соединений для кабеля переходника в удобном виде.

схема соединения кабеля

Для подключения к ресиверу использовал штуцер и трубку которая идет на ДАД, обычная трубка подвода воды к стеклоомывателям. В идеале она не должна быть длинной.

В данный конкретный момент времени автоваз перешел на систему без ДМРВ и использует на двигателях 21127 и более поздних ДДТВ, дадтчик давления и температуры воздуха. Очень удобное решение совмещающее в одном корпусе оба необходимых датчика, т. е. ДАД и ДТВ, потребуется лишь просверлить два отверстия в ресивере один для крепления датчика и одно для измерения давление и температуры в ресивере. Артикулы ДАДа 127 мотора 21800-1413010-00, Delphi 28234360 63521 SNG

Артикул 21800-1413010-00, Delphi 28234360 63521 SNG

Схема подключения ЭСУД МИКАС 10.3 (Шанс).

Схема подключения ЭСУД МИКАС 10.3 (Шанс).

Схема подключения ЭСУД.

B1 – датчик температуры охлаждающей жидкости; B2 – датчик положения дроссельной заслонки; B3 – датчик температуры воздуха и абсолютного давления; B4 – датчик детонации; B5 – датчик скорости; B6 – датчик кислорода; B8 – датчик фаз; F1 – предохранитель 15 А; F2 – предохранитель 15 А; F3 – предохранитель 15 А; H – комбинация приборов; K1 – реле зажигания; K2 – реле злектродвигателя вентилятора радиатора; K3 – реле бензонасоса; K4 – реле позисторного подогрева; S – концевой выключатель; T – катушка зажигания; U1 – контроллер; Y1 – датчик индуктивный; Y2 – электромагнитный клапан; Y3 – форсунки; Y4 – Регулятор холостого хода; X1 – колодка диагностики; X2 – разъем к переходному жгуту; X3 – Разъем переходного жгута к колодке диагностики; X4 – разъем к переднему жгуту проводов; X5 – разъем к жгуту бензонасоса; X6 – разъем к переднему жгуту проводов; X9 – разъем к позисторному подогреву.

Автор:

Гaличeв Илья Виктoрoвич
