Киа сид регулировка фар

Алгоритм проведения регулировки фар

Начнем с того, что стена, где проводится регулировка фар, должна быть идеально вертикальная, а ее поверхность не гладкой, как думают многие, а шероховатой.

Начало процесса регулировки фар

Инструкция по работе будет следующей:

Паркуем наш автомобиль таким образом, чтобы он стоял на идеально ровной горизонтальной площадке

Это крайне важно и продольная ось машины должна быть перпендикулярна стене

• Включаем ближний свет. Берем плотный лист картона и закрываем им ту фару, которая пока не проверяется. Свет фары должен быть ярким и хорошо освещать передний обзор. Фара должна хорошо светить впереди.

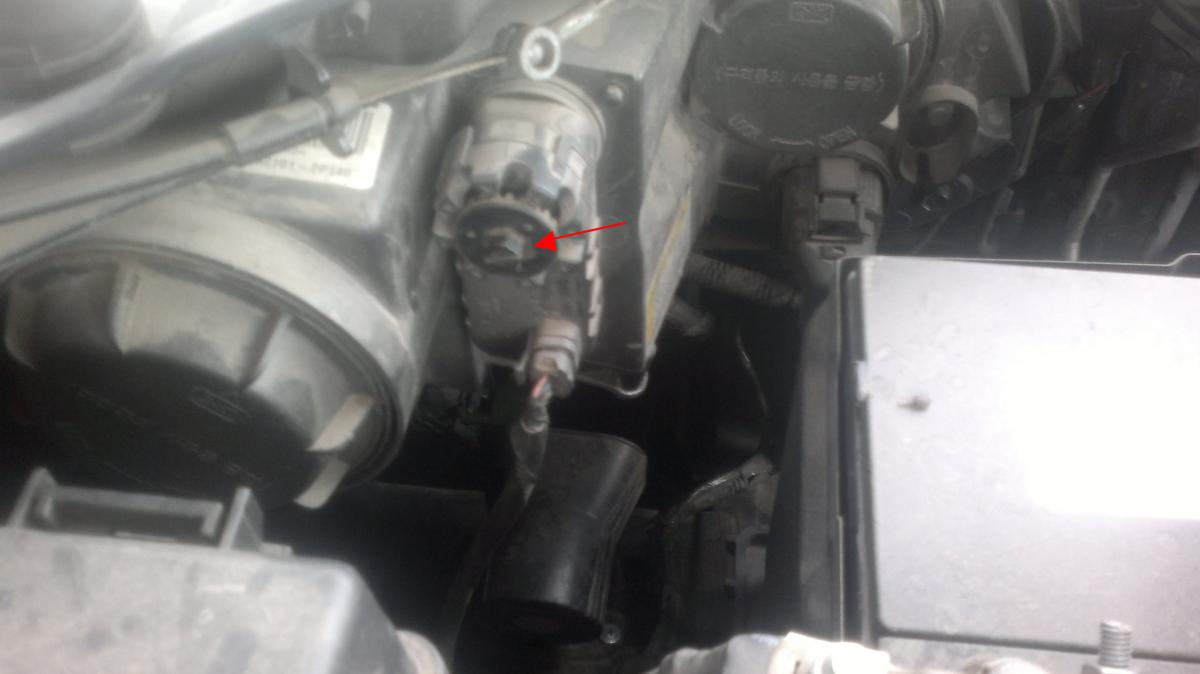

• Капот автомобиля открываем и тщательно осматриваем зону крепления фары. Здесь имеется пара винтов, которые и отвечают за регулировку освещения. Смотрим на фото ниже, где все показано.

• Приступаем к регулировке, но прежде надо провести подготовительные работы.
• Убеждаемся, что давление в шинах соответствует норме.
• Проверяем лампочки в фарах, стекла их и т. д.
• Если бывают обнаружены неисправности в каком-либо элементе освещения, то фары нужно разобрать.

Подготовительные работы

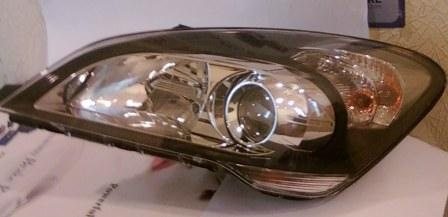

Снятие фары

• Защелку фары можно легко вывести, если надавить на фару со стороны подкапотного пространства. (См. также статью .)
• Проблемы могут возникнуть при снятии левой фары, где со стороны подкапотного пространства мало свободного места. В этом случае надо постараться отодвинуть в сторону рукав воздуховода, который и создает помехи.
• Теперь переходим к регулировке фар. На стене должны быть сделаны специальные разметки, представляющие собой две точки, которые бы точно копировали расстояние между фарами. Они должны быть на таком же расстоянии друг от друга, как и от пола.
• Между точками проводится линия, затем параллельно еще одну на расстоянии 12 см, а после еще и третью, которая будет ниже первой на 22 см.
• Возвращаемся к регулировке фар.

Регулировка фар на стене

Верхняя граница световых пятен на стене от основных фар должна совпадать с начерченной второй линией. Автомобиль при этом должен быть на расстоянии 13 метров от стены. Верхняя граница света противотуманных фар должна соответствовать третьей линии.

Что касается точек пересечения горизонтальной и наклонной плоскости участков световых пятен, то находиться они должны на расстоянии 12 и 22 см от точек, соответствующих фарам Киа Сид.

Регулируем фары до тех пор, пока показания не совпадут с данными выше значениями. Только после этого можно считать работу законченной.

Еще раз отметим, что безопасность на дороге зависит в немалой степени от регулировки фар. Если она будет проведена правильно, как было описано выше, согласно инструкции, то удастся лучше оценить ситуацию на дороге в темное время суток и риски потерять управление машиной сводятся к минимуму.

В заключение статьи хотелось бы написать о таком процессе, как изготовление наклеек на фары. Это поможет в некоторой степени видоизменить внешность автомобиля. Опять же, этот процесс рассматривается, как тюнинг и доработка фар, хотя в принципе, они на Киа Сид итак смотрятся неплохо.

Одним из способов изготовить наклейки на фары Киа Сид являются реснички. Многими автомобилистами это увлечение воспринимается не иначе, как баловство.

Но любители этого процесса все же имеются и реснички дают в некоторой степени преимущества, которые приведены ниже.

• Блок-фара визуально смотрится после этого шире.
• Линия капота автомобиля зрительно выравнивается в одну линию с фарами.
• Фары придают автомобилю более строгий вид и воспринимаются визуально направленными вперед.

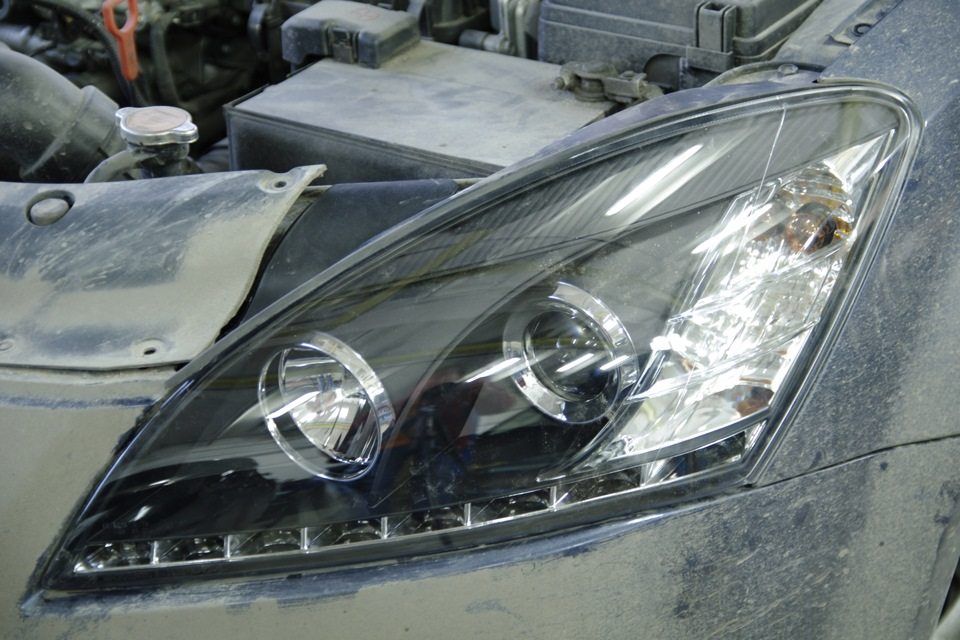

Устройство фар и используемые системы освещения

Независимо от того, какая модификация автомобиля у вас в использовании, строение фронтальных осветительных приборов всегда одинаково:

• Лампочка определенной мощности, которая дает свет. Следует использовать те варианты, которые рекомендованы производителем, это избавит вас от опасности повреждения конструкции из-за слишком сильно нагревающихся конструкций.
• Рефлектор позволяет собирать световой поток в пучок и направлять его в нужное место на дороге. Но стоит помнить, что сам по себе рефлектор не может обеспечить необходимое качество света, для этого предназначен третий элемент.
• Рассеиватель имеет сложную структуру, которая и обеспечивает направление света на нужном участке. Современные модели могут не иметь рассеивателя, но там система намного сложнее, и разбирать мы ее не будем.

Важно! Помните, что для правильного и качественного освещения необходимо поддерживать рассеиватель в идеальном состоянии. Если вы заметили царапины на поверхности, значит надо их отполировать

Рассмотрим еще системы функционирования света:

• Американский вариант (см. про артикулы и индексы в статье Противотуманные фары на Kia Rio) предполагает достижение наилучшего качества света, при переключении с ближнего на дальний не видно очень большой разницы, световая граница размыта, световой пучок не очень четкий.
• Европейский вариант предполагает большую разницу между дальним и ближним светом, это предназначено для того, чтобы не ослеплять встречный транспорт. У таких модификаций наблюдается резкая светотеневая линия.

В американских конструкциях регулируется как ближний, так и дальний свет, в то время как в европейских регулируется только ближнее освещение, а дальнее предустановлено еще на заводе-изготовителе.

Общая информация

Прежде, чем перейти непосредственно к алгоритму процесса регулировки, приведем важную информацию, с которой каждый автомобилист должен быть знаком.

• Фары автомобиля, безусловно, требуют к себе тщательного внимания.
• От них и от того, как они отрегулированы, непосредственно зависит качество управления автомобилем, особенно в ночное время суток.
• Неправильно отрегулированные фары не позволяют водителю видеть дорогу нормально и слепят встречных автомобилистов.

Из чего состоит данный элемент

Устроена фара всегда из основных компонентов, независимо от ее вида. Основными элементами в любой фаре является лампа и отражатель, называемый еще и рефлектором .

Обычная лампа имеет специальную вольфрамовую спираль с температурой плавления выше 2700 градусов. Если же лампы ксеноновые, то они вообще не подразумевают в своей конструкции вольфрамовой спирали.

Назначение рефлектора – это собирать часть света лампы и направлять его на дорогу. Другими словами, рефлектор отражает световой поток в нужном направлении. Сам по себе отражатель не может полноценно осуществлять освещение дороги и поэтому был придуман следующий элемент, называемый рассеивателем.

Рассеиватель

Совет. Рассеиватели необходимо периодически полировать, так как со временем они царапаются, мутнеют и одним словом, не могут обеспечивать нормальный и правильный поток света.

Рассеиватель – это стекло, имеющее специальный рифленный рисунок. Фары постоянно надо держать в чистоте, так как грязь способствует перегреву, от чего рассеиватель часто трескается или даже плавится.

Обратите внимание! Известны поликарбонатные рассеиватели, которые после мытья не рекомендуется протирать насухо. Некоторые современные фары вообще не имеют рассеивателя

Они бывают сделаны с более сложной формой, а нужное распределение света берет на себя рефлектор, который бывает немного сплющен в вертикальной своей полости. Такой отражатель уже никак не параболоид, а скорее эллипсоид или даже сочетание этих двух фигур

Некоторые современные фары вообще не имеют рассеивателя. Они бывают сделаны с более сложной формой, а нужное распределение света берет на себя рефлектор, который бывает немного сплющен в вертикальной своей полости. Такой отражатель уже никак не параболоид, а скорее эллипсоид или даже сочетание этих двух фигур.

Киа Сид. Регулировка света фар

Проверку и регулировку света фар проводите на снаряженном автомобиле (с полностью заправленным топливным баком, комплектом инструментов и запасным колесом).

Вам потребуется отвертка с крестообразным лезвием.

1. Предварительно проверьте и при необходимости доведите до нормы давление воздуха в шинах.

2. Установите автомобиль перпендикулярно гладкой стене (например, гаража) на расстоянии 10 м. Положите на сиденье водителя дополнительный груз массой 75 кг. Разметьте на стене экран, как показано на рис. 4.10. Продольная плоскость симметрии автомобиля должна проходить по линии на экране. Качните автомобиль сбоку, чтобы самоустановились пружины подвесок.

3. Измерьте на автомобиле высоту центров фар до пола. Это будет расстояние h на экране.

4. Установите регулятор электрокорректора света фар на панели приборов в положение «0», соответствующее нагрузке автомобиля с одним водителем или с водителем и пассажиром на переднем сиденье.

5. Включите ближний свет.

6. Направление светового пятна рекомендуется регулировать для каждой фары отдельно. Вторую фару во время регулировки закройте непрозрачным материалом.

7. Если расположение световых пятен не соответствует рисунку, переместите наиболее яркие участки световых пучков в точки пересечения линий на экране регулировочными винтами 1 и 2 по вертикали или горизонтали соответственно.

Рис. 4.10. Регулировка света фар.

На фото показана левая фара. Регулировочные винты на правой фаре расположены симметрично.

8. Откройте капот и, вращая отверткой зубчатые колеса регулировочных винтов, отрегулируйте положение на экране светового пятна для каждой фары по вертикали.

9. . и горизонтали, если расположение световых пятен на экране не соответствует рисунку.

Вращение регулировочных винтов для наглядности показано на снятой фаре.

Винт регулировки по вертикали, помимо отвертки, можно вращать и ключом «на 10».

10. Фары считаются отрегулированными, когда верхние границы левых частей световых пятен совпадают с линией 4 (см. рис. 4.10), а вертикальные линии 1 и 2 проходят через точки Е1 и Е2 пересечения горизонтальных и наклонных участков световых пятен.

Если на автомобиль установлены противотуманные фары, то направление пучка их света регулируют только по высоте. Регулировочный винт со шлицем под отвертку с крестообразным лезвием расположен в глубине отверстия в лицевой поверхности накладки противотуманной фары, выполненного рядом с рассеивателем.

Установите автомобиль на расстоянии 3 м от экрана и, вращая регулировочные винты, добейтесь, чтобы верхние границы световых пятен находились на 6 см ниже линии 4.

Устройство оптики

В Киа Церато могут использоваться не только фары ближнего и дальнего света, но и противотуманки.

Вне зависимости от модификации авто и его года выпуска, устройство фары всегда будет одинаковым:

1. Источник освещения, то есть лампочка. В зависимости от модели, в оптике могут использоваться лампы разных мощностей и типов. Поэтому если производится замена лампы ближнего света или дальнего, всегда нужно учитывать рекомендации производителя касательно использования того или иного типа устройств.
2. Рефлектор. Этот элемент используется для сбора светового потока в один пучок и его дальнейшего направления в необходимое место на дороге.
3. Рассеиватель. Этот компонент характеризуется достаточно сложным устройством, благодаря которому обеспечивается направление светового потока на необходимый участок. В отличие от рефлектора, рассеиватель также позволяет обеспечить нужно качество света.

Демонтаж и разбор оптики

Для снятия и разборки фары сделайте следующее:

1. Для начала с оптики следует убрать все лишнее, то есть источники освещения, заглушки, если имеются — блоки розжига. Также на корпусе фары есть три небольших болта, их поначалу можно не заметить — эти болты следует выкрутить.
2. Далее, по контуру фонаря следует пройтись канцелярским или другим острым ножом, это позволит разрезать слой герметика. Также надо будет отсоединить защелки на корпусе. Используя обычный бытовой фен с отверткой с плоским лезвием, нужно отсоединить стекло от корпуса. Учтите, что прогревать корпус по периметру не нужно, поскольку из-за этого герметик опять слипнется, поэтому работать нужно по участкам — каждый участок по 5-10 см обрабатывается феном, затем отсоединяется стекло.
3. Когда стекло будет демонтировано, вам нужно будет извлечь так называемую маску фонаря, она фиксируется при помощи небольших винтов, в общей сложности их может быть около 10-15 штук. После откручивания винтов стекло фары демонтируется.
4. Теперь вы будете работать с устройством фонаря. Если вы планируете поменять проводку, отремонтировать или заменить линзу, то эти компоненты, как можно догадаться, следует демонтировать. Сначала снимается отражатель дальнего освещения, для этого его нужно демонтировать с шарниров и открутить регулировочный болт.
5. Аналогичным образом осуществляется демонтаж линзы, для этого следует отсоединить фиксаторы и открутить болт регулировки угла наклона.
6. Перед снятием электрокорректора от него следует отсоединить провод питания. Демонтаж элемента осуществляется после отключения фиксаторов, также нужно снять секцию поворотного света, она фиксируется при помощи двух болтов на рамке.
7. Для демонтажа линзы нужно выкрутить три болта на корпусе отражательного компонента. Сам отражатель фиксируется на рамке.
8. Последним этапом будет снятие проводки — чтобы сделать это, необходимо выкрутить два болта, которые фиксируют цоколь поворотной лампочки. Сделав это, колодка с проводами проворачивается, после чего демонтируется так называемая коса, для этого следует отсоединить три клипсы (автор видео — Эдуар Давыдов).
