Замена лампы ближнего света на лада приора
Процесс замены ближнего света на Приоре требует некоторой подготовки. В частности, понадобится снять аккумулятор, который помешает произвести замену на левой блок-фаре. Затем необходимо приготовить следующие инструменты и материалы:
- новые Х/Б перчатки;
- спирт и чистую ветошь;
- щетка для очистки корпуса блок-фары;
- штатный набор инструментов, включающий отвертки, ключи и прочие приспособления.
На Ладе Приоре могут быть установлены два типа блок фар:
- с отдельными заглушками для каждой лампочки (фары с ДХО);
- с одной общей заглушкой (без ДХО).
Процесс замены состоит из следующих действий:
- снимается заглушка с задней поверхности корпуса блок-фары;
- от лампы отсоединяют колодку с проводами;
- освобождаются концы пружинного фиксатора и отводятся в сторону;
- извлекается дефектная лампа;
- одеваются перчатки. Корпус новой лампы тщательно протирается ветошью со спиртом;
- новый светильник вставляется в гнездо;
- производится сборка в обратной последовательности.
Замена ламп на другой фаре Приоры выполняется аналогичным способом
Важно менять сразу два экземпляра, чтобы яркость свечения была одинаковой на обеих сторонах. Кроме того, одновременная замена обеспечит одинаковую долговечность освещения
Какой производитель лучше?
Рекомендуется выбирать товар от производителя транспортного средства. Поищите оригинальные запчасти в сервисном центре. Если выбора нет, тогда следует задуматься об альтернативе. Многие водители используют лампочки ближнего света на Приоре от Philips, Koito или Osram.
Из-за того, что многие пользователи выбирают именно эти модели, можно встретить много дешевых подделок, которые характеризуются низким качеством исполнения. Продавцы редко разбираются в таких деталях и продают, что есть. Внешне практические не отличить, какие лампы настоящие. По этой причине покупатели вынуждены переплачивать.
Чтобы избежать обмана, следует научиться отличать подделки самостоятельно. Все, что стоит пятьдесят рублей, опасно для нормальной эксплуатации транспортного средства. Некачественные детали могут даже навредить.
Отличительные черты популярных производителей:
- Лучший вариант, когда фара функционирует нормально.
- Оригинальный продукт полностью соответствует всем стандартам.
- Практически не используется водителями. Ключевые минусы – слабый свет, цоколь низкого качества, прибор не соответствует государственным стандартам. Сертификация только российская, нет международного подтверждения качества. Использовать устройство можно, но в качестве временной меры.
Как поменять лампочку ближнего света на Приоре
Приора крайне интересный автомобиль. Машина своим внешним видом показывает интерес ко всему живому, это же происходит и внутри. Не так ярко выражено, как в ее пристальном взгляде, но тоже прочувствовать все прелести конструкции придется. Далеко ходить не станем, просто поменяем лампочку. Чего проще?
Замена лампы ближнего света на Лада Приора
Лампочка лампочке рознь. В электросхему приоры было внесено несколько изменений по сравнению с предшественницей. Но о них мы поговорим позже, а сейчас просто поменяем обычную лампу. Как поменять лампочку ближнего света на Приоре очень доступно рассказано в инструкции по эксплуатации. Все просто — крышку открыли, одну лампу вынули, а новую поставили. Все дела. Но это в руководстве. На практике все обстоит несколько иначе.
Эталонные условия для замены лампы ближнего света — стол, снятая блок фара и идеальное освещение. Тогда получится так, как в инструкции. На самом деле ситуация несколько иная. Но для начала ознакомимся с рекомендациями производителя.
- Чтобы заменить левую лампу ближнего света, необходимо демонтировать аккумуляторную батарею, иначе доступа к цоколю не будет. Некоторые рекомендуют сдвигать АКБ в сторону лобового стекла, но если вы не пианист филармонии, то лучше все-таки не полениться, и снять батарею. Нервы дороже.
- Левая лампа ближнего света находится ближе к крылу, поэтому нужно снять резиновую крышку крайнюю левую.
- Питание к лампе подводится через колодку с контактами, которые нужно отсоединить, а жгут отвести в сторону.
- Сама лампа крепится к отражателю при помощи пружинного фиксатора, на который нужно нажать сверху вниз, после этого он выйдет из зацепления с крючками отражателя.
- Теперь можно вынимать галогенку и аккуратно вставлять новую лампу Н7 в корпус блок-фары.
- Пристегнув лампу к отражателю, можно одевать колодку на контакты и закрывать крышку.
Замена правой лампы ближнего света проходит аналогично, только не нужно вынимать АКБ
Еще одно важное замечание. Все галогеновые лампы имеют очень чувствительную к пыли и жиру колбу, поэтому крайне нежелательно касаться колбы руками
Если же все-таки прикоснулись к ней пальцами, обязательно протрите колбу мягкой чистой ветошью, смоченной в спирте.
Выбор лампы ближнего света
Если с заменой лампы все более-менее понятно, нужно просто обладать хладнокровием и гибкостью удава, то с самой лампой ближнего света на Приору дела обстоят не так радужно, как хотелось бы. Во-первых, огромное количество подделок захламили рынок, и с такой же наглостью, как Приора смотрит на человечество, вытеснили человеческие лампы. Все просто — они гораздо дешевле.
На вид такую лампу практически невозможно отличить от настоящей, а продавцы в автомагазинах проявляют профессиональную солидарность, поражая своей некомпетентностью. В их интересах впарить нам дешевую подделку, а не обеспечить хорошей запчастью, поэтому все вопросы по выбору ламп легли на хрупкие плечи автолюбителя.
Есть серия тестов, которую время от времени проводит одна уважаемая организация. В ходе испытаний выяснилось, что те лампы, которые продают по 50 рублей за штуку, могут иметь какую угодно надпись — Филипс, Осрам, Бош, все что угодно. Но это не настоящие лампы Н7, и применение их не только бесполезно, но даже вредно.
Модели ламп ближнего света
Каждая галогеновая лампа имеет свои характеристики и необходимые параметры для того, чтобы использоваться в качестве источника ближнего света, и это должно быть указано на упаковке. В частности, по ГОСТу световой поток лампы нормирован, и должен быть в пределах 1350 — 1650 люмен. Если на упаковке не указан этот параметр, или указан, но не соответствует нормам, то такую лампу ставить не стоит. Мощность лампы не должна превышать 58 Вт, иначе проводка будет перегружена и может оплавиться, что приведет понятно к чему. Также световое пятно должно соответствовать нормам по площади и форме.
Самыми лучшими лампами по этим параметрам оказались
Philips Vision Plus +30% — если фара правильно отрегулирована, то эта лампа вполне пригодна к использованию, при условии, что это не подделка. Самая обыкновенная хорошая галогенка.
OSRAM Н7 — наиболее часто встречаются подделки именно этой модели. Настоящая лампа соответствует всем нормам и параметрам.
H7 MEGAPOWER+30% — на упаковке нет европейской сертификации, есть только сертификат РФ. Световое пятно не соответствует ГОСТу, цоколь некачественный, и световой поток 1050 лм, что немного ниже нормы. Не рекомендуется для длительного использования.
Вкратце, это все, что можно сказать о лампах ближнего света фар в Приоре и их замене. Не доводите лампу до критического состояния, чтобы потом не менять ее на морозе. Выбирайте хорошие лампы, и удачи в дороге!
Процесс замены
Поскольку блок-фары автомобилей до и после 2013 года несколько различаются, рассмотрим процесс замены ламп отдельно у дорестайлинговых и послерестайлинговых моделей.
До 2013 года выпуска
Замену лампы ближнего света на модификациях, выпущенных до 2013 года, будем проводить из подкапотного пространства. Для этого нам не понадобится никаких инструментов. Достаточно подготовить лишь:
- Чистые перчатки.
- Лампы на замену с цоколем H7.
Открываем крышку капота и находим на каждой из фар люк большего диаметра. На правой фаре он справа, на левой, соответственно, слева.
Месторасположение люка на правой блок-фаре Приоры до 13 года выпуска

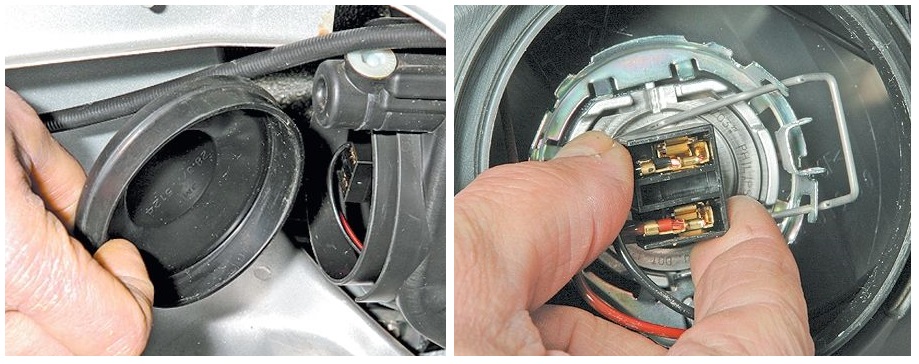

Люк этот закрыт резиновым пыльником. Снимаем его и получаем доступ к лампочке Приоры.
Снятие резинового пыльника с блок-фары Lada Priora выпуска до 2013 года
Питается прибор через двухконтактную колодку. Нужно просто вытащить старую лампу из патрона и вставить новую. Для этого снимаем колодку простым выдергиванием.
Видим цоколь лампочки, которая крепится пружинной скобой, – она на фото выше обозначена стрелкой. Отжимаем и отодвигаем скобу. Теперь прибор можно просто вытащить из своего гнезда.
Устанавливаем на место сгоревшего источника света новый и надеваем на его цоколь колодку питания. Осталось закрыть люк пыльником.
Важно! Замену галогенного источника света нужно производить в перчатках, так как следы, оставшиеся на колбе от пальцев, выведут прибор из строя при первой же поездке. Замену источника света на второй блок-фаре производим по тому же алгоритму
Замену источника света на второй блок-фаре производим по тому же алгоритму.
После 2013 года выпуска
Как заменить лампочку на более молодых автомобилях? На модификациях Приоры, выпущенных после 2013 года, блок-фара имеет несколько иную конструкцию: лампочки головного света и габаритов расположены в одном общем люке, закрытом пластиковой крышкой. С одной стороны крышка крепится крючками, входящими в пазы фары, с другой – пружинной скобой.
Фара Приоры после 2013 года с тыльной стороны

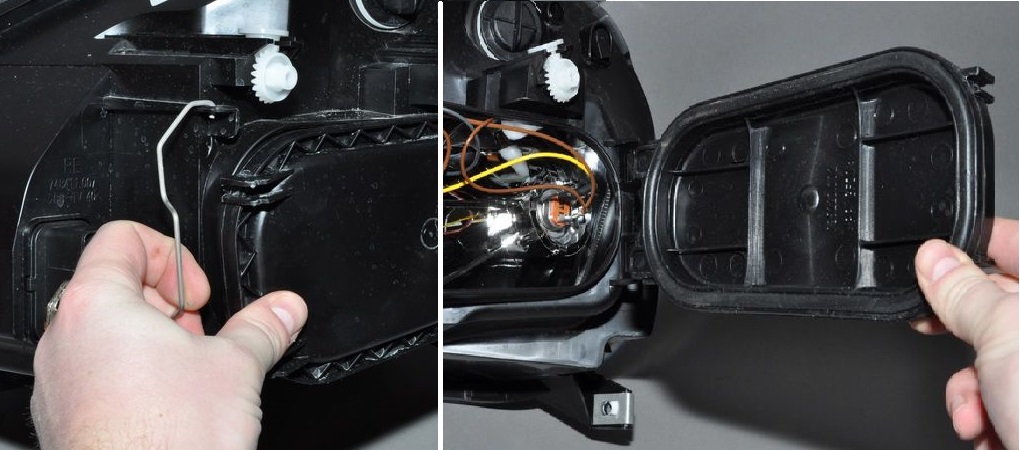

Отжимаем скобу и открываем крышку, выводя из зацепления с фарой фиксирующие крючки.
Перед нами три лампочки, отвечающие за дальний, ближний свет и габаритные огни. Нас интересует самая большая двухконтактная, которая расположена справа на правой фаре и слева на левой. На нее надеты две клеммы питания.
Крепится прибор при помощи трех скоб-защелок, помеченных на фото выше зелеными стрелками. Отжимаем скобы и вынимаем лампочку вместе с проводами ее питания.

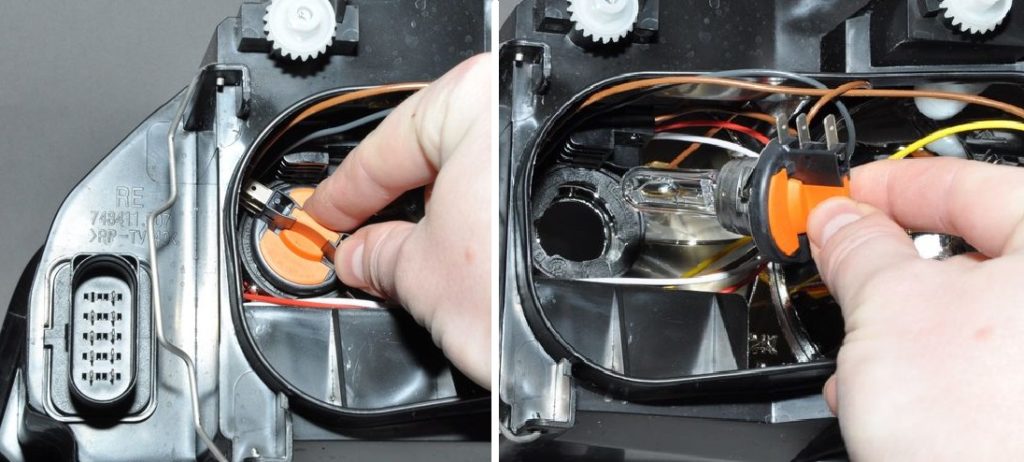

Снимаем клеммы питания с цоколя сгоревшей лампы и надеваем их на цоколь новой.
Важно! С новой лампочкой работаем в чистых перчатках, а если перчаток нет, то не касаемся голыми руками стеклянной колбы. Снятие клемм питания с лампы
Снятие клемм питания с лампы
Устанавливаем прибор на место и защелкиваем, следя за тем, чтобы сработали все три защелки. Осталось закрыть защитную крышку.
Какие лампы стоят в фарах Лада Приора
Лампатип | Тип лампы |
---|---|
лампа ближнего света | H7 |
лампа дальнего света | АКГ12–55–2 (H1) |
лампа дальнего света и ДХО | H15 |
лампа указателя поворота | А12–21–4 (PY21W) |
лампа габаритного огня | А12–5–2 (W5W) |
Также процесс по замене ламп ближнего и дальнего света показан на видео:
Приходилось ли вам менять лампочки в фарах Приоры самому? Какие были сложности в ходе этого процесса? Напомним, есть возможность установить ДХО самостоятельно.
Обнаружили ошибку? Выделите ее и нажмите Ctrl+Enter..
Замена ламп в блок-фаре Лады-Приоры
В зависимости от изготовителя на Ладе-Приоре используются две разновидности блок-фар. Для того, чтобы сменить лампу в левой фаре необходимо предварительно снять АКБ.
Порядок действий при замене ламп ближнего или дальнего света:
- снять крышку 2;
- отсоединить колодку проводов 7 от лампы, вышедшей из строя;
- вывести из пазов усики 6 пружинного фиксатора;
- вынуть лампу;
- заменить лампу и установить ее в обратном порядке. При этом следует держать исправную лампу только за цоколь и ни в коем случае не касаться стеклянной ее части.
Порядок замены лампы габаритного огня в блок-фаре:
- снять крышку 1;

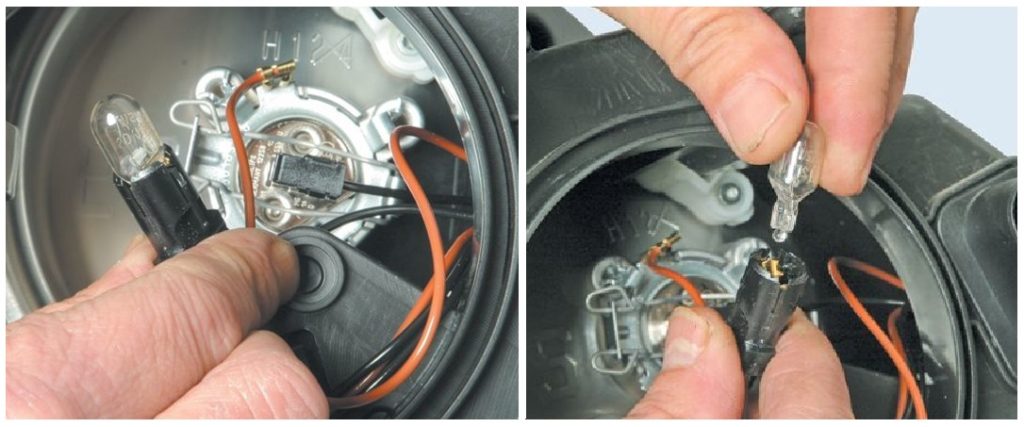

- вынуть патрон лампы габаритного огня из посадочного места в рефлекторе 5 за провода;
- вынуть лампу из патрона;
- заменить лампу и установить ее в обратном порядке, патрон лампы зафиксировать в гнезде рефлектора, приложив усилие к корпусу патрона.
Порядок замены лампы указателя поворота в блок-фаре:
- снять кожух блок-фары, отвернув три винта крепления;
- повернуть патрон с лампой 3 против часовой стрелки и вынуть его из посадочного места корпуса блок-фары;
- вынуть лампу из патрона повернув против часовой стрелки;
- заменить лампу и установить ее в обратном порядке.
Замена ламп в заднем фонаре Лады-Приоры
Порядок замены лампы в заднем фонаре:
- отогнуть обивку багажника, обеспечив доступ к гайкам-барашкам 1 крепления заднего фонаря;
- отвернуть 3 гайки-барашка и выдвинуть задний фонарь из посадочного места;
- повернуть патрон заменяемой лампы против часовой стрелки и вынуть его из посадочного места;
- вынуть лампу из патрона повернув ее против часовой стрелки;
- заменить лампу и установить ее в обратном порядке.
Замена лампы в боковом указателе поворота Лады-Приоры
Для того, чтобы заменить вышедшую из строя лампу бокового указателя поворота, его необходимо предварительно снять. Фонарь бокового указателя поворота 1 удерживается в гнезде пружинной защелкой и фиксатором. Необходимо сдвинуть фонарь в направлении движения автомобиля и вывести фиксатор из зацепления. Повернув патрон 3 против часовой стрелки, вынуть его в сборе с лампой из корпуса фонаря и потянуть лампу 2 на себя. Заменить лампу и установить фонарь на место в обратном порядке.
Замена лампы освещения номерного знака Лады-Приоры
Чтобы получить доступ к патрону лампы фонаря освещения номерного знака, необходимо открыть крышку багажника и через отверстия во внутренней панели крышки багажника повернуть патрон с лампой 3 по часовой стрелке при этом не следует отсоединять колодку жгута проводов, и вынуть патрон из корпуса фонаря и потянуть лампу 2 на себя.
Для замены лампы в фонаре освещения 1 в Ладе-Приоре в кузове хэтчбек необходимо снять обивку двери задка, которая крепится на кнопках. После этого следует проделать те же опирации, которые были описаны выше.
Замена лампы в плафоне освещения салона Лады-Приоры
Для замены лампы в плафоне освещения его следует демонтировать с корпуса контейнера обивки крыши. Плафон удерживается металлической пружинной защелкой 4 в гнезде корпуса контейнера. Чтобы снять плафон необходимо вставить отвертку с плоским наконечником в паз с правой стороны плафона (со стороны пассажира) и аккуратно вывернуть плафон на себя, после чего следует отжать контакт 3 и вынуть лампу 2, заменить лампу и установить зацепы 1 плафона в гнездо слева, после чего прижать правую сторону плафона до фиксации.
Замена лампы в плафоне освещения багажника и бардачка Лады-Приоры
Для замены лампы 2 в плафоне освещения 1 багажника следует вынуть плафон из кронштейна. Для этого надо установить плоскую отвертку в паз 3 с правой стороны плафона и аккуратно отжать плафон вниз. Плафон удерживается в кронштейне пружинной защелкой. Заменить лампу, установить зацеп плафона слева в кронштейне, после чего прижать правую сторону плафона до фиксации.
Для замены лампы 3 в плафоне освещения 1 бардачка, следует вынуть плафон из гнезда, вставив плоскую отвертку в паз 2 с правой стороны плафона и аккуратно отжать плафон вниз. Плафон удерживается пружинной защелкой 7 в гнезде корпуса бардачка. Заменить лампу, установить зацеп плафона слева в гнездо, после чего прижать правую сторону плафона до его фиксации.
В начало страницы
Какие лампы стоят в фарах Лада Приора
Лампатип | Тип лампы |
---|---|
лампа ближнего света | H7 |
лампа дальнего света | АКГ12–55–2 (H1) |
лампа дальнего света и ДХО | H15 |
лампа указателя поворота | А12–21–4 (PY21W) |
лампа габаритного огня | А12–5–2 (W5W) |
Также процесс по замене ламп ближнего и дальнего света показан на видео:
Приходилось ли вам менять лампочки в фарах Приоры самому? Какие были сложности в ходе этого процесса? Напомним, есть возможность установить ДХО самостоятельно.
Обнаружили ошибку? Выделите ее и нажмите Ctrl+Enter..
Замена ламп в блок-фаре Лады-Приоры
В зависимости от изготовителя на Ладе-Приоре используются две разновидности блок-фар. Для того, чтобы сменить лампу в левой фаре необходимо предварительно снять АКБ.
Порядок действий при замене ламп ближнего или дальнего света:
- снять крышку 2;
- отсоединить колодку проводов 7 от лампы, вышедшей из строя;
- вывести из пазов усики 6 пружинного фиксатора;
- вынуть лампу;
- заменить лампу и установить ее в обратном порядке. При этом следует держать исправную лампу только за цоколь и ни в коем случае не касаться стеклянной ее части.
Порядок замены лампы габаритного огня в блок-фаре:
- снять крышку 1;
- вынуть патрон лампы габаритного огня из посадочного места в рефлекторе 5 за провода;
- вынуть лампу из патрона;
- заменить лампу и установить ее в обратном порядке, патрон лампы зафиксировать в гнезде рефлектора, приложив усилие к корпусу патрона.
Порядок замены лампы указателя поворота в блок-фаре:
- снять кожух блок-фары, отвернув три винта крепления;
- повернуть патрон с лампой 3 против часовой стрелки и вынуть его из посадочного места корпуса блок-фары;
- вынуть лампу из патрона повернув против часовой стрелки;
- заменить лампу и установить ее в обратном порядке.
Замена ламп в заднем фонаре Лады-Приоры
Порядок замены лампы в заднем фонаре:
- отогнуть обивку багажника, обеспечив доступ к гайкам-барашкам 1 крепления заднего фонаря;
- отвернуть 3 гайки-барашка и выдвинуть задний фонарь из посадочного места;
- повернуть патрон заменяемой лампы против часовой стрелки и вынуть его из посадочного места;
- вынуть лампу из патрона повернув ее против часовой стрелки;
- заменить лампу и установить ее в обратном порядке.
Замена лампы в боковом указателе поворота Лады-Приоры
Для того, чтобы заменить вышедшую из строя лампу бокового указателя поворота, его необходимо предварительно снять. Фонарь бокового указателя поворота 1 удерживается в гнезде пружинной защелкой и фиксатором. Необходимо сдвинуть фонарь в направлении движения автомобиля и вывести фиксатор из зацепления. Повернув патрон 3 против часовой стрелки, вынуть его в сборе с лампой из корпуса фонаря и потянуть лампу 2 на себя. Заменить лампу и установить фонарь на место в обратном порядке.
Замена лампы освещения номерного знака Лады-Приоры
Чтобы получить доступ к патрону лампы фонаря освещения номерного знака, необходимо открыть крышку багажника и через отверстия во внутренней панели крышки багажника повернуть патрон с лампой 3 по часовой стрелке при этом не следует отсоединять колодку жгута проводов, и вынуть патрон из корпуса фонаря и потянуть лампу 2 на себя.
Для замены лампы в фонаре освещения 1 в Ладе-Приоре в кузове хэтчбек необходимо снять обивку двери задка, которая крепится на кнопках. После этого следует проделать те же опирации, которые были описаны выше.
Замена лампы в плафоне освещения салона Лады-Приоры
Для замены лампы в плафоне освещения его следует демонтировать с корпуса контейнера обивки крыши. Плафон удерживается металлической пружинной защелкой 4 в гнезде корпуса контейнера. Чтобы снять плафон необходимо вставить отвертку с плоским наконечником в паз с правой стороны плафона (со стороны пассажира) и аккуратно вывернуть плафон на себя, после чего следует отжать контакт 3 и вынуть лампу 2, заменить лампу и установить зацепы 1 плафона в гнездо слева, после чего прижать правую сторону плафона до фиксации.
Замена лампы в плафоне освещения багажника и бардачка Лады-Приоры
Для замены лампы 2 в плафоне освещения 1 багажника следует вынуть плафон из кронштейна. Для этого надо установить плоскую отвертку в паз 3 с правой стороны плафона и аккуратно отжать плафон вниз. Плафон удерживается в кронштейне пружинной защелкой. Заменить лампу, установить зацеп плафона слева в кронштейне, после чего прижать правую сторону плафона до фиксации.
Для замены лампы 3 в плафоне освещения 1 бардачка, следует вынуть плафон из гнезда, вставив плоскую отвертку в паз 2 с правой стороны плафона и аккуратно отжать плафон вниз. Плафон удерживается пружинной защелкой 7 в гнезде корпуса бардачка. Заменить лампу, установить зацеп плафона слева в гнездо, после чего прижать правую сторону плафона до его фиксации.
В начало страницы
Замена ламп
Ниже подробно описывается весь процесс замены ламп на автомобилях в зависимости от года выпуска.
Для замена ламп на левой фаре автомобиля, для удобства рекомендуется снять аккумуляторную батарею.
Лампы, устанавливаемые в фары Приоры, являются галогенным, при замене будьте аккуратны и не прикасайтесь голыми руками к цоколю лампы.
Замена в фаре до 2013 г.в.
Сигнал поворота

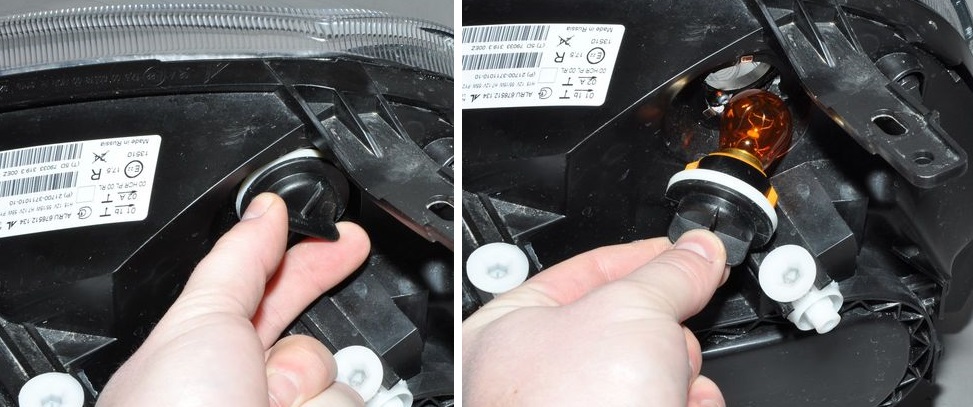

Начинаем процесс с указателя поворота автомобиля. Для этого поворачиваем патрон против часовой стрелки и вынимаем его вместе с лампой.

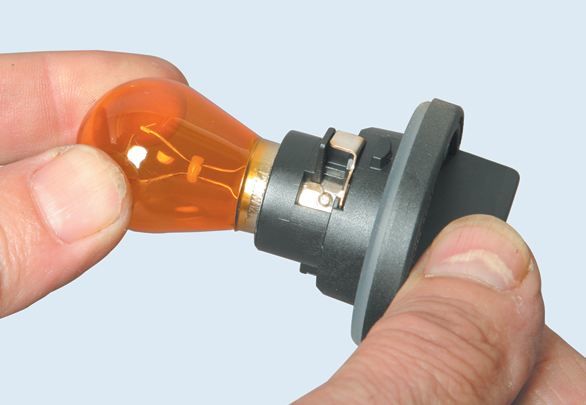

Чтобы извлечь лампу из патрона необходимо надавить на нее и повернуть против часовой стрелки до упора, затем извлечь.
Установка новой лампы производиться в обратной последовательности.
Ближний свет
Снимаем резиновую крышку, которая расположена у крыла авто. Затем снимаем разъем с лампы.
Далее необходимо демонтировать саму лампу. Для этого надавливаем на металлическую пружину и выводим ее из зацепления как показано на картинке. После чего извлекаем лампу ближнего света H7 из посадочного места.
Устанавливаем новую лампу в обратной последовательности.
Дальний свет
Снимаем резиновую защитную крышку фары. Затем отключаем разъем черного цвета от лампы.
После чего извлекаем лампу H1 путем разгибания металлической пружины в стороны.
Устанавливаем новую лампу в обратной последовательности.
Габариты
Для замены лампы габаритов необходимо вынуть патрон с лампой из отражателя фары. Для этого тянем его на себя и извлекаем лампы W5W из патрона.
Установка новой лампы производится в обратной последовательности.
Замена в фаре после 2013 г.в.
Сигнал поворота
Для замены лампы необходимо повернуть патрон сигнала поворота против часовой стрелки и вынуть его из фары.
Затем извлекаем лампу из патрона надавливая на нее и поворачивая до упора против часовой стрелки.
Устанавливаем новую лампу PY21W в обратной последовательности.
Ближний свет
Снимаем пластиковую защитную крышу фары и отключаем две фишки с лампы H7.
Освобождаем лампу от пружины и вынимаем ее.
Устанавливаем новую лампу в обратной последовательности.
Дальний свет и ДХО
Снимаем крышку с блок-фары. Поворачиваем лампу H15 против часовой стрелки и извлекаем ее.
Новую лампу H15 необходимо установить в обратной последовательности.
Габариты
Тянем патрон габаритного света на себя и извлекаем его из отражателя фары.
Из патрона извлекаем лампу типа W5W и устанавливаем новую.
Вставляем патрон в обратной последовательности.
Какие лампы стоят в фарах Лада Приора
Лампатип | Тип лампы |
---|---|
лампа ближнего света | H7 |
лампа дальнего света | АКГ12–55–2 (H1) |
лампа дальнего света и ДХО | H15 |
лампа указателя поворота | А12–21–4 (PY21W) |
лампа габаритного огня | А12–5–2 (W5W) |
Также процесс по замене ламп ближнего и дальнего света показан на видео:
Приходилось ли вам менять лампочки в фарах Приоры самому? Какие были сложности в ходе этого процесса? Напомним, есть возможность установить ДХО самостоятельно.
Обнаружили ошибку? Выделите ее и нажмите Ctrl+Enter..
Замена ламп в блок-фаре Лады-Приоры
В зависимости от изготовителя на Ладе-Приоре используются две разновидности блок-фар. Для того, чтобы сменить лампу в левой фаре необходимо предварительно снять АКБ.
Порядок действий при замене ламп ближнего или дальнего света:
- снять крышку 2;
- отсоединить колодку проводов 7 от лампы, вышедшей из строя;
- вывести из пазов усики 6 пружинного фиксатора;
- вынуть лампу;
- заменить лампу и установить ее в обратном порядке. При этом следует держать исправную лампу только за цоколь и ни в коем случае не касаться стеклянной ее части.
Порядок замены лампы габаритного огня в блок-фаре:
- снять крышку 1;
- вынуть патрон лампы габаритного огня из посадочного места в рефлекторе 5 за провода;
- вынуть лампу из патрона;
- заменить лампу и установить ее в обратном порядке, патрон лампы зафиксировать в гнезде рефлектора, приложив усилие к корпусу патрона.
Порядок замены лампы указателя поворота в блок-фаре:
- снять кожух блок-фары, отвернув три винта крепления;
- повернуть патрон с лампой 3 против часовой стрелки и вынуть его из посадочного места корпуса блок-фары;
- вынуть лампу из патрона повернув против часовой стрелки;
- заменить лампу и установить ее в обратном порядке.
Замена ламп в заднем фонаре Лады-Приоры
Порядок замены лампы в заднем фонаре:
- отогнуть обивку багажника, обеспечив доступ к гайкам-барашкам 1 крепления заднего фонаря;
- отвернуть 3 гайки-барашка и выдвинуть задний фонарь из посадочного места;
- повернуть патрон заменяемой лампы против часовой стрелки и вынуть его из посадочного места;
- вынуть лампу из патрона повернув ее против часовой стрелки;
- заменить лампу и установить ее в обратном порядке.
Замена лампы в боковом указателе поворота Лады-Приоры
Для того, чтобы заменить вышедшую из строя лампу бокового указателя поворота, его необходимо предварительно снять. Фонарь бокового указателя поворота 1 удерживается в гнезде пружинной защелкой и фиксатором. Необходимо сдвинуть фонарь в направлении движения автомобиля и вывести фиксатор из зацепления. Повернув патрон 3 против часовой стрелки, вынуть его в сборе с лампой из корпуса фонаря и потянуть лампу 2 на себя. Заменить лампу и установить фонарь на место в обратном порядке.
Замена лампы освещения номерного знака Лады-Приоры
Чтобы получить доступ к патрону лампы фонаря освещения номерного знака, необходимо открыть крышку багажника и через отверстия во внутренней панели крышки багажника повернуть патрон с лампой 3 по часовой стрелке при этом не следует отсоединять колодку жгута проводов, и вынуть патрон из корпуса фонаря и потянуть лампу 2 на себя.
Для замены лампы в фонаре освещения 1 в Ладе-Приоре в кузове хэтчбек необходимо снять обивку двери задка, которая крепится на кнопках. После этого следует проделать те же опирации, которые были описаны выше.
Замена лампы в плафоне освещения салона Лады-Приоры
Для замены лампы в плафоне освещения его следует демонтировать с корпуса контейнера обивки крыши. Плафон удерживается металлической пружинной защелкой 4 в гнезде корпуса контейнера. Чтобы снять плафон необходимо вставить отвертку с плоским наконечником в паз с правой стороны плафона (со стороны пассажира) и аккуратно вывернуть плафон на себя, после чего следует отжать контакт 3 и вынуть лампу 2, заменить лампу и установить зацепы 1 плафона в гнездо слева, после чего прижать правую сторону плафона до фиксации.
Замена лампы в плафоне освещения багажника и бардачка Лады-Приоры
Для замены лампы 2 в плафоне освещения 1 багажника следует вынуть плафон из кронштейна. Для этого надо установить плоскую отвертку в паз 3 с правой стороны плафона и аккуратно отжать плафон вниз. Плафон удерживается в кронштейне пружинной защелкой. Заменить лампу, установить зацеп плафона слева в кронштейне, после чего прижать правую сторону плафона до фиксации.
Для замены лампы 3 в плафоне освещения 1 бардачка, следует вынуть плафон из гнезда, вставив плоскую отвертку в паз 2 с правой стороны плафона и аккуратно отжать плафон вниз. Плафон удерживается пружинной защелкой 7 в гнезде корпуса бардачка. Заменить лампу, установить зацеп плафона слева в гнездо, после чего прижать правую сторону плафона до его фиксации.
В начало страницы
Устройство электрической системы Приоры
Для начала хотелось бы отметить один момент. Для подключения всего электрооборудования в семействе Приора конструкторы использовали однопроводную схему. Все отрицательные выводы – как источников электрической энергии, так и ее потребителей – подключаются к массе. Функция второго провода при этом отводится непосредственно металлическому кузову авто. Вместе с тем в электрических цепях, задействованных в процессе управления двигателем, применена уже многопроводная схема. Они соединены с массой через ЭБУ – электронный блок управления.
Для коммутации главных цепей Приоры используется комбинированный выключатель зажигания. На накладку консоли панели приборов конструкторы поместили:
- кнопку включения/выключения обогрева заднего стекла;
- аварийку;
- переключатель режимов работы вентилятора отопителя.
Следует отметить, что потребители электрической энергии большой мощности включаются через электромагнитные реле.
Выполняя любые работы, связанные с устранением неисправностей электрооборудования, рекомендуется, в соответствии с правилами техники безопасности, отключать аккумуляторную батарею – как минимум снимать с нее минусовую клемму. Не нужно проверять исправность электрических цепей «на искру». Также не рекомендуется заменять стоковые предохранители такими, что не предусмотрены конструкцией. В ином случае вы рискуете вывести из строя уже само оборудование.
Заключение
Независимо от того, какие лампы вы меняете, на самостоятельную работу у вас уйдет до двадцати минут. Сначала внимательно изучите технический паспорт автомобиля, определитесь с необходимыми параметрами и купите оборудование.
Свет в машине должен быть хорошим. Поэтому, когда в одной из фар у соседа перегорела лампочка, я придирчиво подошел к выбору новых ламп, поискав тонны информации в сети
Особое внимание я уделил отзывам и многолетнему пользовательскому опыту. Теперь, после года использования описанных ниже ламп, я готов поделиться своим выбором. Есть много других букв, так что тем, кто не любит читать «умные» мысли – смело смотрите картинки в конце
Есть много других букв, так что тем, кто не любит читать «умные» мысли – смело смотрите картинки в конце
Сначала я читал многочисленные отзывы на всевозможных ресурсах от покупателей некоторых лампочек известных брендов – Osram, Philips, Koito и т.д. Результат один: у всех разные и абсолютно противоположные мнения. И каждый с пеной во рту защищал те лампы, которые купил себе
Итак, в первую очередь я руководствовался лабораторными исследованиями на реальных образцах. То есть это сравнение нескольких экземпляров разных образцов разных партий на профессиональном оборудовании: комната, фотоаппарат, глухая стена, мультиметровые линейки. В этих тестах измерялись диапазон освещенности, количество светового потока (количество люменов), количество освещения (на единицу площади), углы освещения и возможность ослепления встречных водителей во время движения. Единственное, что не удалось проверить в лабораторных условиях, – это долговечность испытанных образцов.
По результатам тестирования я сделал следующие выводы: 1) Не все лампы одинаковы Некоторые образцы были искажены в исполнении, даже среди самых дорогих. То есть они могли ослепить проезжающих водителей, углы освещения не соблюдались. Где-то обочина дороги была недостаточно освещена, где-то слишком оголена встречка.
2) Не верьте показанным цифрам То, что производитель пишет на передней части коробки, не обязательно должно соответствовать действительности. Во-первых, производитель имеет право написать ВСЕ на лицевой стороне, что бы это ни было, так как это рекламная сторона и поле для фантазии маркетологов. Производитель несет ответственность только за заднюю часть коробки, поэтому ссылок и рукописных заметок будет много. В ходе испытаний практически все образцы не смогли показать заявленное в рекламе освещение, однако почти все образцы соответствовали требованиям ГОСТ, но НЕ ВСЕ!
3) «Больше» не означает «лучше” Даже если надпись на коробке + 100% верна, это не значит, что вы получите в 2 раза больше света от лампы. Это просто означает, что он потребляет в 2 раза больше энергии. В таких случаях не дай бог, если увеличение светового потока не менее 30%. Но за все нужно платить. Повышение энергопотребления сокращает срок службы лампы. Да, он еще немного засветится и еще немного засветится, но как долго он проживет? Вы беспокоитесь об их изменении? И не забудьте разводку любимой машины и проверьте, хватит ли сечения кабеля фары для увеличения энергопотребления в 2 раза.
4) Цены неоправданно завышены Разница в качестве между более дешевыми экспериментальными моделями ламп и более дорогими оказалась не такой большой, как разница в их цене. То есть, например, вы заплатите 3-4 тысячи рублей за топовую модель комплекта Koito WhiteBeam III и получите немного больше света, чем лампы Нарва или Маяк за 200 рублей, но по какой цене ?! А теперь вопрос: насколько эти «крутые» японские лампы прослужат дольше отечественных и дольше ли прослужат?
5) Главный вывод – возможности галогенных ламп ограничены Однако у галогенных ламп, как и у других, есть критическая точка, после которой нет смысла увеличивать их мощность, потому что светоотдача перестает увеличиваться. Максимальный световой поток в видимом для человека спектре исходит от чистого белого света (на большинстве ламп он становится голубоватым при 6000 К). Но это в теории. Но на практике: человеческий глаз лучше воспринимает пространство, освещенное желтоватым светом с температурой около 4000К. Кстати, солнечный свет в полдень имеет цветовую температуру 5000К. Но при дальнейшем увеличении мощности лампы спектр излучаемого света становится синим, что нехорошо. Суммируя! Если вы хотите, чтобы на дороге было много света, используйте ксенон. Правильно: линзы, омыватели и регулировка угла наклона фар. Иначе рискуешь получить -50 кармы и тысячу проклятий
Лампа перегорела и нужно ехать на заправку? Зачем, если все можно сделать в одиночку. В этой статье я расскажу, как поменять лампочку ближнего света на Приоре своими руками.
