Замена ламп

Вам потребуются: отвертки с плоским и крестообразным лезвием.

Перед заменой ламп в приборах освещения автомобиля отсоедините провод от клеммы «минус» аккумуляторной батареи.

Для замены лампы ближнего/дальнего света фар выполните следующие операции.

1. Поверните против часовой стрелки и снимите крышку лампы ближнего/дальнего света и лампы габаритного огня.

2. Отсоедините колодку жгута проводов от лампы ближнего/дальнего света.

3. Выведите пружинный фиксатор из паза на отражателе и откиньте фиксатор.

4. Извлеките лампу ближнего/дальнего света.

5. Установите лампу ближнего/дальнего света в порядке, обратном снятию.

Не касайтесь пальцами колбы лампы, так как лампа сильно нагревается и жирные пятна вызовут потемнение колбы. Берите лампу за колбу только в чистых перчатках или чистой тряпкой. Если на лампе все-таки останутся пятна, удалите их салфеткой, смоченной спиртом.

Для замены лампы габаритного огня выполните следующее.

1. Поверните против часовой стрелки и снимите крышку лампы ближнего/дальнего света и лампы габаритного огня.

2. Извлеките плафон лампы габаритного огня из отражателя.

3. Извлеките лампу из плафона.

4. Установите лампу габаритного огня в порядке, обратном снятию.

Для замены лампы переднего указателя поворота выполните следующие операции.

1. Поверните патрон лампы указателя поворота против часовой стрелки и извлеките патрон с лампой из блок-фары.

2. Нажав на лампу, поверните ее против часовой стрелки и извлеките из патрона.

3. Установите лампу переднего указателя в порядке, обратном снятию.

Для замены лампы бокового фонаря указателя поворота выполните следующие операции.

1. Сдвиньте фонарь указателя поворота вперед по направлению движения автомобиля и извлеките его из проема в крыле.

2. Проверните патрон против часовой стрелки и извлеките его из фонаря указателя поворота.

3. Извлеките лампу из патрона.

4. Установите лампу бокового фонаря указателя поворота в порядке, обратном снятию.

Для замены лампы заднего противотуманного света (лампы света заднего хода в правом заднем фонаре) выполните следующие операции.

1. Отстегните фиксаторы и откройте крышку технологического отверстия в боковой облицовке багажника.

2. Поверните патрон лампы против часовой стрелки и извлеките его из корпуса фонаря.

3. Нажмите на лампу, поверните ее против часовой стрелки и извлеките лампу из патрона.

4. Установите лампу в порядке, обратном снятию.

Для замены лампы заднего указателя поворота выполните следующие операции.

1. Отстегните фиксаторы и откройте крышку технологического отверстия в боковой облицовке багажника.

2. Поверните патрон лампы заднего указателя поворота против часовой стрелки и извлеките патрон с лампой из корпуса фонаря

3. Нажмите на лампу, поверните ее против часовой стрелки и извлеките из патрона.

4. Установите лампу заднего указателя поворота в порядке, обратном снятию.

Для замены лампы стоп-сигнала/заднего габаритного огня выполните следующие операции.

1. Отстегните фиксаторы и откройте крышку технологического отверстия в боковой облицовке багажника.

2. Поверните патрон лампы против часовой стрелки и извлеките патрон с лампой из корпуса фонаря.

3. Нажмите на лампу, поверните ее против часовой стрелки и извлеките из патрона.

4. Установите лампу в порядке, обратном снятию.

Для замены ламп в фонарях освещения номерного знака выполните следующие операции.

1. Поверните патрон лампы освещения номерного знака против часовой стрелки и извлеките патрон с лампой из корпуса фонаря.

2. Извлеките лампу из патрона.

3. Установите лампу фонаря освещения номерного знака в порядке, обратном снятию.

4. Аналогично замените лампу в другом фонаре освещения номерного знака.

Для замены лампы в плафоне освещения багажника выполните следующие операции.

1. Отожмите фиксатор и извлеките плафон из проема.

2. Отожмите пружинный контакт и извлеките лампу.

3. Установите лампу освещения багажника в порядке, обратном снятию.

Для замены лампы дополнительного стоп-сигнала выполните следующие операции.

1. Поверните патрон лампы освещения дополнительного стоп-сигнала против часовой стрелки и извлеките патрон с лампой из корпуса фонаря.

2. Извлеките лампу из плафона.

3. Установите лампу дополнительного стоп-сигнала в порядке, обратном снятию.

Как выбрать качественные лампы

Выбор ламп на ближний свет Хендай Солярис производится по следующим критериям:

1. Тип конструкции. Оптимальный вариант — разрешенные галогеновые светильники с цоколем h4.
2. Цветовая температура. Рекомендуется использовать образца с показателями около 3500-4500 К. Чем жестче белый свет, тем он ярче, но в условиях непогоды эта яркость даст обратный эффект и образует вокруг машины яркое пятно, ухудшающее видимость.
3. Цена. В этом вопросе каждый руководствуется собственными возможностями. Однако, гнаться за низкой стоимостью не следует, так как хорошие изделия никогда не бывают дешевыми.

Как улушить ближний свет на Хендай Солярис

В России, Hyundai Solaris является достаточно популярным автомобилем с тех пор, как только он появился на рынке. Модель получила уже не одно обновление, однако ближний свет фар остается одной из основных проблем. На плохой свет ближнего/дальнего света жалуются многие владельцы Солярисов. Как это исправить читайте ниже.

Какими средствами можно улучшить свет на Солярисе

Способов увеличить яркость головной оптики Hyundai Solaris несколько. Среди них есть как законные, так и те за которые сотрудники ГИБДД могут выписать штраф или лишить прав.

Биксенон H4 для Хендай Солярис

Установка ксенона (биксенона). В зависимости от года выпуска вашего Соляриса и типа оптики (линзованная либо обычная), можно установить биксенон (ближний/дальний свет) цоколя H4, либо ксенон в линзованную оптику ксенон HB3. Свет будет более ярким, дорогу освещать будет намного лучше, однако за такую модернизацию сотрудники ГИБДД при желании могут лишить прав.

LED лампы H4 для Соляриса

Установка LED ламп в головную оптику. Последние несколько лет LED (светодиодные) лампы набирают популярность. Качество их улучшается, как и яркость — следовательно освещаемость дороги. Установив светодиодные лампы H4 либо HB3 в линзу, можно добиться значительного увеличения яркости по сравнению с обычными галогенными лампами. Однако и за LED лампы в головном свете могут выписать штраф, либо лишить прав.

Установка галогенных ламп с увеличенной яркостью. Это пожалуй самый легальный способ сделать свет ярче. Установив яркие галогенные лампы H4 +130 +150% яркости Philips или Osram, свет значительно улучшится. Однако у подобных ламп есть и минус — ресурс их работы — он меньше, чем у стандартных ламп.

Лампы с увеличенной яркостью в ближний свет Соляриса

• PHILIPS H4-12-60/55 +130% X-TREME VISION 3700К набор 12342XV+S2 от 1000 руб Германия
• OSRAM H4-12-60/55 +130% NIGHT BREAKER LASER набор от 1300 руб Германия
• ДиаЛУЧ H4-12- 60/55 +90% Megalight Ultra PRIME набор 12604 PRMU от 600 руб Корея
• BOSCH H4-12-60/55 +90% 1987301074 набор от 900 руб Германия
• KOITO H4-12-60/55 Вт (135/125 Вт) Premium ярко белая 4500K от 1500 руб
• OSRAM H4-12-60/55 +100% Night Breaker Silver от 700 руб комл.
• Philips Racing Vision +150% H4 от 1100 руб компл.

Указанные выше лампы отличаются от обычных повышенной яркостью и при этом обладают той же мощностью, что и стандартная лампа — 55/60W.

После установки ярких ламп следует выполнить регулировку фар, так как пучок света будет дальше и ярче, следовательно может слепить встречных водителей. Лидерами по освещаемости дороги в списке выше являются лампы Osram и Philips.

Яркие лампы для Solaris с линзованной оптикой

Если у вашего автомобиля линзованная оптика, лампы указанные выше вам не подойдут. В линзе установлены лампы HB3, которые одновременно выполняют функцию ближнего и дальнего света за счет шторки внутри линзы.

Поэтому следует подбирать ксенон, светодиоды или яркие галогенные лампы с цоколем HB3.

• HB3 Osram Nightbreaker Unlimited + 110% 12V 60W от 1750 руб
• HB3 Koito Whitebeam 12V 65W от 1400 руб
• General Electric HB3 Megalight Ultra +120% от 1300 руб

Указанные выше лампы отличаются от обычных яркостью, при этом мощность ламп остается прежней.

Что именно выбрать, чтобы сделать свет вашего автомобиля ярче — ксенон, светодиоды или галоген решать вам.

Поделиться «Как улушить ближний свет на Хендай Солярис»

Какая лампа подойдет для «Соляриса» с обычными фарами

Существует масса методов улучшить результативность главной осветительной системы Hyundai Solaris. В числе них  выделяют и нелегальные, за которые правоохранители штрафуют водителей на приличные суммы либо отбирают права. Это:

1. Установка биксенона H4. Такие лампы значительно улучшат освещение, но из-за такого тюнинга можно попасть на штраф.
2. Внедрение светодиодных ламп. Эти осветительные изделия в ныне набирают популярность и постоянно совершенствуются в качестве. Но и этот вариант чреват последствиями.
3. Оснащение галогеновыми лампами улучшенной яркости. Это наиболее законный способ, который позволит улучшит освещенность дороги, но у этих изделий эксплуатационный срок ниже, чем у лампочек с завода.

Далее мы проведем сравнение между брендами и выясним, какие лампочки в «Солярисе» будут намного лучше.

Интересно! Процесс установки противотуманных фар на Хендай Солярис

Быстрое сравнение

Лучшие лампы H4 для «Соляриса» с традиционными головными фрами могут быть следующими:

• Philips longlife ecovision – бюджетные изделия с  завидной длительностью использования;
• Bosch plus 90 – осветитель рассчитан на долговечность;
• Philips visionplus – отличная площадь распространения света и первоклассная выразительность;
• Narva rangepower 110 – превосходная световая выразительность;
• Philips x treme vision – замечательная интенсивность света, выдает белый свет.

Каждая из этих моделей имеет собственную специфику, мы и проведем сравнение ламп ближнего света Hyundai Solaris 2012.

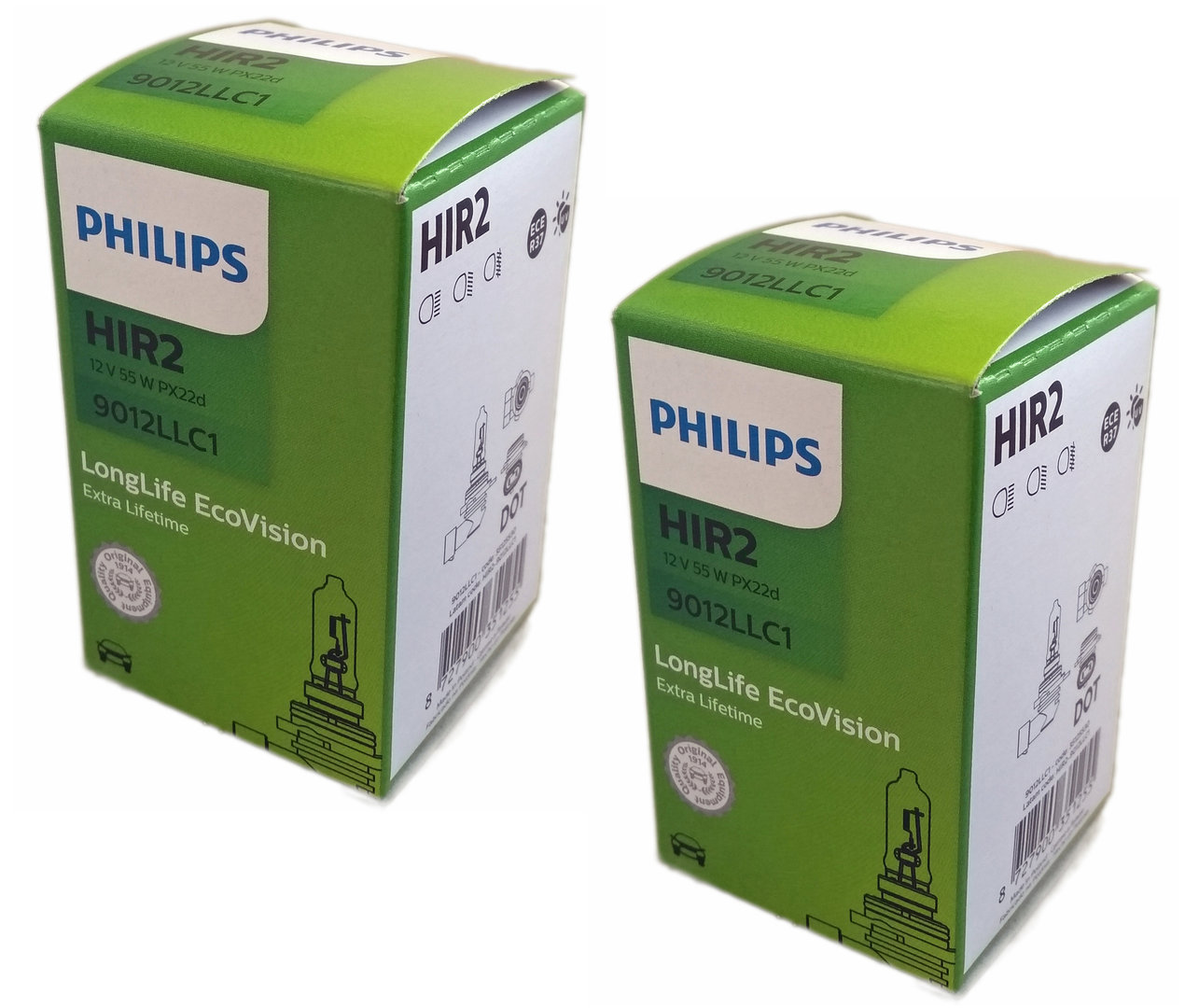

Philips longlife ecovision

Это польско-немецкие изделия, которые встречаются на «Солярисе». Они напоминают по цвету заводские осветители, но функциоируют подольше стандартных вариантов. В упаковку обычно помещаются две штуки.

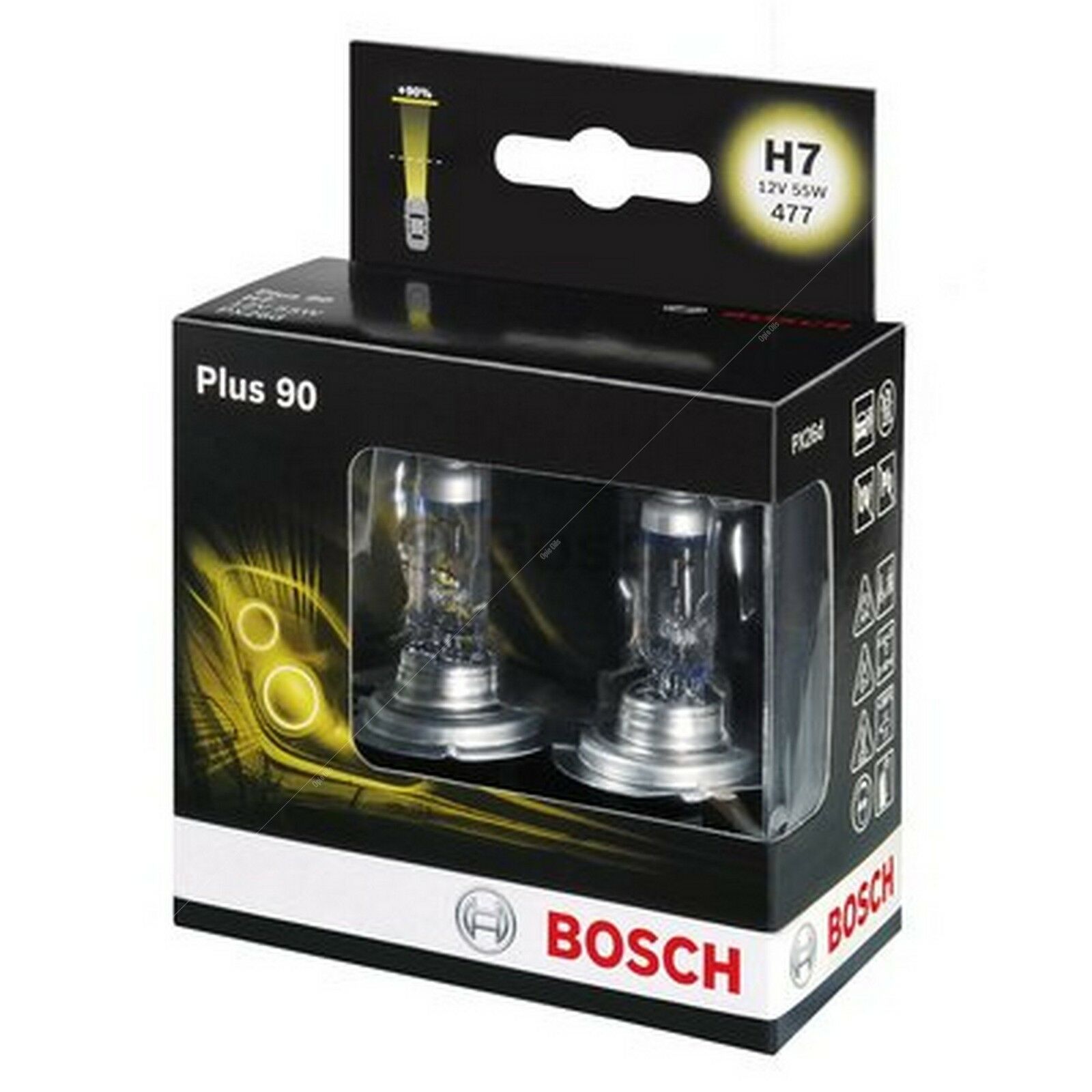

Bosch Plus 90

Такие изделия изготавливаются на заводах Германии и Венгрии, и отличаются белым цветом. Но автолюбители выделили и другие преимуществ кроме насыщенного белого цвета:

• разительное повышение светоотдачи в сравнении с заводскими лампами;
• отличная видимость и превосходный обзор на длительные дистанции даже при неблагоприятной погоде;
• красивый дизайн и повышенное качество исполнения.

Если же у водителя возникают затруднения относительно того, какие лампы ближнего света поставить на «Солярис», то можно остановиться на Bosch Plus 90. Эти световые изделия меньше утомляют водителей в  ночное время и автолюбители могут заметить опасное препятствие, чтобы обойти его.

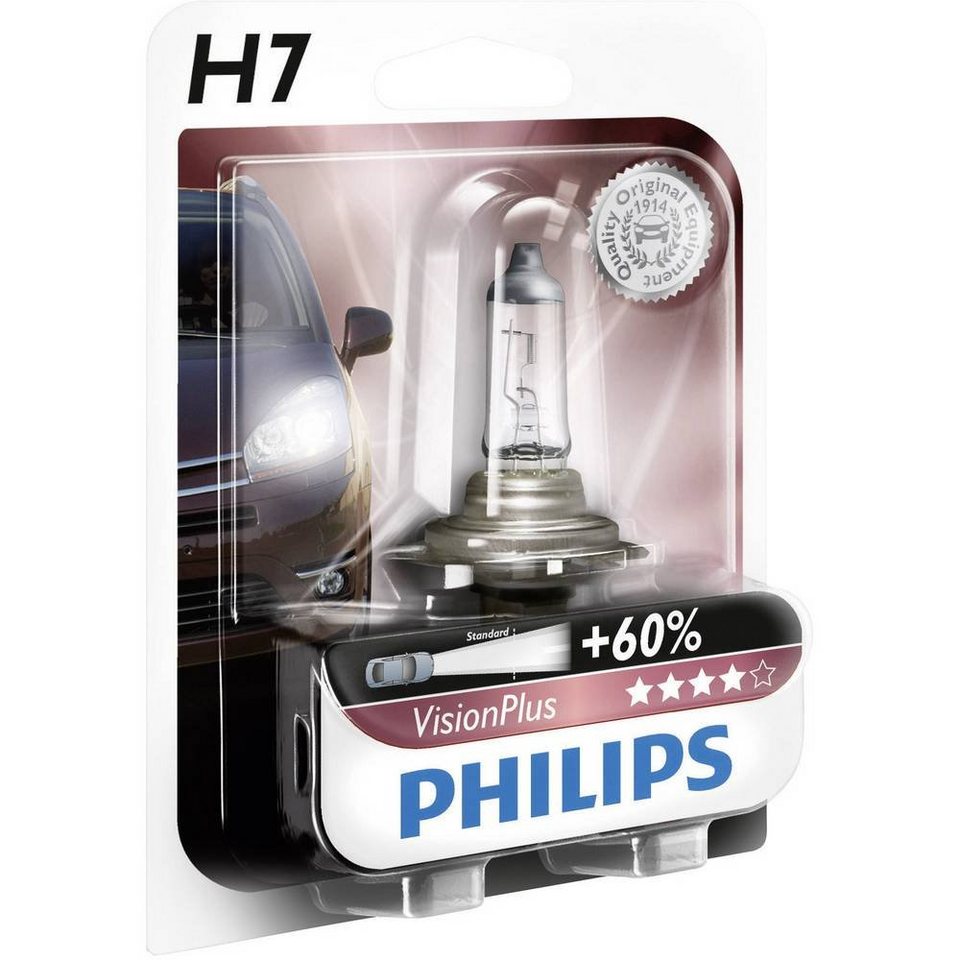

Philips visionplus

Эти «галогенки»  для  оптики Hyundai Solaris немецко-польского производства демонстрируют следующие достоинства:

• обеспечение на 60% больше света, чем у заводских «собратьев», что гарантирует удобство и безопасность на дороге;
• наличие стекла из кварца повышенного качества, обеспечивающего прочность и стойкость к ультрафиолетовому излучению;

В процессе испытаний изделия показали световой поток в 1450 Лм. Сама лампа ближнего света отличается высокой степенью безопасности, а по освещенности обочины намного выше стандартных требований, предъявляемых к осветителям.

Narva rangepower 110

Такие лампы немецкого производства обладают внушительным лучем, что обеспечивает хорошую дальнюю видимость. Специальная конструкция горелки позволяет увеличить световой поток, что также повышает эффективность. К главным достоинствам относят:

• повышение обзорности до 110%:
• обеспечение безопасной езды и быстро реакции;
• 350-часово ресурс;
• превосходная светоотдача.

Если вы  сомневаетесь, какие лампочки ближнего света на Хендай Солярис стоит выбирать, то остановите свой взор на  этом варианте, и не прогадаете.

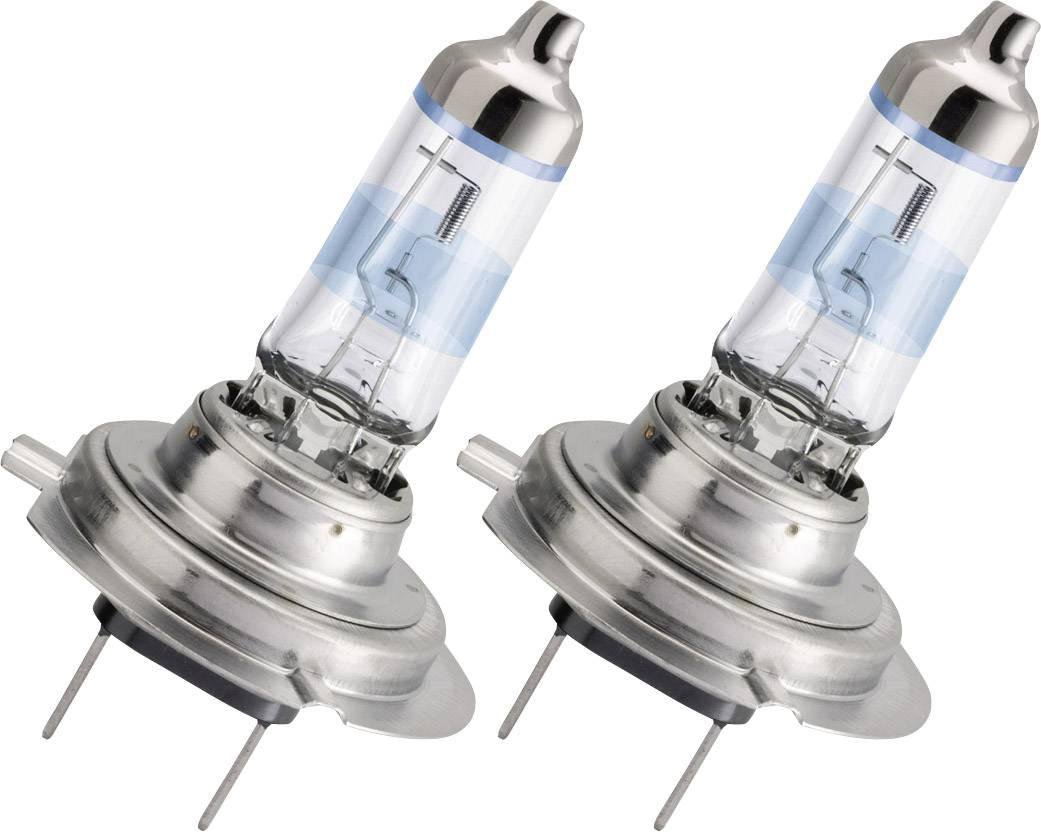

Philips x treme vision

Данные изделия польского производства в течение довольно длительного периоданазывают топовыми в своем классе. Это можно объяснить следующими преимуществами:

• мощность светового потока, который по дальности превышает на 35 метров показатели традиционных осветителей;
• стойкость к ультрафиолетовому излучению;
• увеличение яркости дневного света на 130%;
• устойчивость к температурным изменениям и колебаниям кузова при езде;
• улучшенная контрастность;
• экологичность;
• универсальность.

Владельцы указали, что лампа ближнего света на «Солярисе» 2019 такого плана понравилась насыщенным белым светом.

Противотуманные фары Хендай Солярис

Противотуманные фары hyundai solaris входят в комплект штатной оптики любой комплектации, в отличие от ДХО, которых в модельном ряду нет. Производитель устанавливает одноконтактные лампы Н27W/2 с Г-образным цоколем. В качестве аналога выступают GE-881 мощностью 21 Вт. У водителей возникают определенные трудности при выборе ПТФдля замены, причина – форма цоколя. В качестве альтернативы подходят следующие модели:

1. Нарва 48054. Обеспечивает желтый ровный свет повышенной мощности.
2. PHILIPS H27W/2. Модель, приближенная к ксенону, обеспечивает максимальную дальность луча.
3. KOITO WhiteBeam III. Модель имеет увеличенный на 40 % ресурс, обеспечивает луч максимальной яркости.

Провести замену ПТФ в Хендай Солярис можно самостоятельно без демонтажа бампера. Порядок разборки фары:

1. Демонтировать колесо.
2. Отсоединить переднюю часть подкрылка.
3. Крестообразной отверткой  отвернуть фиксатор пистона, которым крепится передний подкрылок.
4. Вынуть пистон.
5. Освободить крепление подкрылка в арке переднего колеса.
6. Отогнуть подкрылок, освободить проход к блоку ПТФ.
7. Повернуть лампочку против часовой стрелки.
8. Вынуть лампу из корпуса блок фары.
9. Отсоединить колодку проводов через фиксатор.
10. Вынуть лампу.
11. После замены оптики сборка фары проводится в обратной последовательности.

Выбор фары на комплектации Актив и Оптима

Комплектация Актив Плюс имеет наибольший пакет дополнительного оборудования среди всех версий. Вариант Актив стоит на 40 000 руб. дороже, чем комплектация Комфорт, в авто присутствуют электростеклоподъемники всех окон, дополнительная подсветка и шумоизоляция багажника.

Противотуманки на Актив и Оптима отличаются по своей конструкции и методу установки от вариантов Классик и База. В Актив и Оптима реле подключения фар производитель установил либо в нижней части салона, либо в блоке контроля ближнего света.

В базовой комплектации реле переключения отсутствует.

Инструкция по установке

Установка ПТФ на варианты сборки Актив и Оптима своими руками предполагает подготовительные работы и наличие необходимых инструментов и материалов:

• термоусадка;
• переключатель подрулевой;
• скотч;
• гофра;
• клеммы;
• новые блок-фары.

Перед началом установки противотуманных фар необходимо демонтировать передний бампер и снять пластиковые накладки возле рулевой колонки, верхнюю часть торпеды для быстрого подключения питания.

Передние ПТФ

Перед началом работы снять клеммы питания с АКБ. Установка передних противотуманных фар проводится по этапам:

1. Усилить герметиком силиконовые заглушки, расположенные на переднем бампере, и снять их.
2. Установить блок оптики в бампер.
3. Провести первичное подключение ПТФ – подсоединить один провод к массе, второй протянуть под капот.
4. Установить бампер.
5. Демонтировать разъемы переключателя подрулевого в последовательности: правый, левый.
6. Левый переключатель заменить на новый с опцией ПТФ.
7. Открыть блок реле. Подсоединить провода согласно схеме подключения, которая идет в комплекте к противотуманным фарам Хендай.

После первичного подключения проверить работу противотуманок и установить навесные элементы салона.

Задние ПТФ

Задние ПТФ чаще снимаются для проведения тюнинга. Вместо стандартной галогеновой лампы производится установка светодиодной ленты.  Кнопка ПТФ располагается не во всех комплектациях Хендай Солярис. При подключении противотуманных огней можно использовать кнопку, например от Лада Приора. Подключение задних ПТФ проводится аналогично с передними фарами.

Как поменять лампочку на Хендай Солярис

Выбор лампы ближнего света.

Ближний свет фар используется не только для обозначения авто на дороге, но и для освещения небольшого отрезка дороги впереди автомобиля. В Hyundai Solaris установлены лампы, которые одновременно отвечают и за ближний, и за дальний свет. Они относятся к типу H4 и имеют мощность в 60/55 Ватт.

1. Не устанавливайте лампы повышенной мощности. Ярче они светить не будут, а вот проводка может перегореть из-за постоянной перегрузки.2. Зачастую низкая цена является показателем отвратительного качества, поэтому не приобретайте самый дешёвый вариант.3. LED-лампы служат в два раза дольше, нежели галогеновые.

Инструкция по замене лампы.

Многие автовладельцы не знают, как поменять лампочку ближнего света Хендай Солярис и ошибочно полагают, что эта процедура требует определённых навыков. Спешим вас уверить: соблюдая инструкцию, с этой задачей справится каждый.

a. отключите зажигание;b. откройте и зафиксируйте капот;c. снимите клеммы аккумулятора;d. протрите корпус фары от пыли и грязи.

a. снимите крышку фары;

b. снимите контактную колодку покачивающимися движениями (контакты могут немного прикипеть);

c. отожмите защёлку лампочки и достаньте её;

d. вставьте новую лампу в защёлку;

e. установите колодку;f. закройте крышку.

Если после присоединения аккумулятора и включения фары свет не появился, вероятно, перегорел предохранитель. Он находится в специальном блоке, размещённом в салоне.

Как поменять лампочку на Хендай Солярис – видео

Выбор лампы габаритов.

Лампы габаритного огня не требуют особой яркости. Главный критерий при выборе – долговечность. Приобретайте продукцию только проверенного производителя.

Инструкция по замене лампы.

Как поменять габаритную лампочку на Хендай Солярис? Да почти так же, как и лампу ближнего света.

1. Выполните подготовительные работы, указанные выше.2. Снимите крышку фары, повернув её против часовой стрелки.3. Достаньте плафон лампы габаритного огня.

4. Выкрутите неисправную лампу и утилизируйте.

5. Установите лампу и соберите всю конструкцию.

В предыдущей статье мы рассказывали как поменять стекло на автомобиле.

Не нашли ответ на свой вопрос?

Задайте его автоэкспертам!

На нашем сайте подключена БЕСПЛАТНАЯ Online услугу АВТОМАСТЕР-КОНСУЛЬТАНТ.

Виджет Online услуги АВТОМАСТЕР-КОНСУЛЬТАНТ расположен в правом нижнем углу экрана.

Чтобы получить БЕСПЛАТНУЮ консультацию, Вам необходимо:

— указать марку своего автомобиля;— выбрать в предлагаемом списке варианты того, что Вам необходимо сделать;— оставить свой контактный телефон.

Специалист Вам сам перезвонит в течении 10 минут или в удобное для Вас время, чтобы ответить на Ваши вопросы.

Будем рады, если данная новая функция окажется Вам полезной.

Категория ремонт автомобилей — это самый большой раздел на нашем сайте, здесь собран широкий ассортимент инструкций по ремонту и эксплуатации авто.

Данный раздел, а именно советы автомобилистам, наполнен сверх-полезным материалом. Советуем взглянуть!

Только здесь вы сможете найти ответы на свои вопросы касательно проблем в автомобиле.

Описание рабочего процесса

Важно не только правильно провести основной этап, но и подготовиться соответствующим образом, поэтому мы рассмотрим все необходимые действия в порядке их выполнения

Подготовка

Замена лампы ближнего света на Хендай Солярис не требует никаких специальных приспособлений и инструмента, это касается основного этапа, при подготовке кое-что все-таки понадобится:

• В первую очередь необходимо поставить машину на ровной поверхности в хорошо освещенном месте, это может быть как гараж, так и любое место на улице, главное – чтобы погода была теплой и без атмосферных осадков.
• Далее необходимо отключить зажигание, открыть капот и надежно зафиксировать его, чтобы в процессе работы он не ударил вас по голове.
• Непреложное правило при проведении любых работ с системой электрообеспечения автомобиля – снятие клеммы с аккумулятора. Это полностью исключит какие-либо проблемы при замене и гарантирует, что вы не будете поражены электрическим током. Процесс прост: сжимаете фиксаторы на крышке клеммы, после чего откручиваете гайку на 10 и снимаете элемент.

Чтобы замена лампы ближнего света на Солярисе произошла без проблем, не забудьте снять клемму

Теперь осмотрите корпус фары под капотом, если на нем есть пыль, то тщательно протрите поверхности, чтобы при работе внутрь не попала грязь.

Основной этап

Лампочки ближнего света на Солярис меняются следующим образом:

Вначале необходимо снять крышку, которая защищает внутреннее пространство от попадания влаги и пыли. На заглушке есть лепестки, поэтому сделать это не составит особого труда – просто проворачиваете элемент против часовой стрелки, в результате чего выступы выйдут из зацепления и узел можно легко снять.

Так выглядит заглушка в установленном состоянии

В открывшемся пространстве вы увидите соединительную колодку, ее надо аккуратно снять, для этого беретесь за корпус элемента и, слегка покачивая, тянете по направлению от корпуса. Иногда контакты прикипают и нужно хорошо расшевелить разъем, чтобы он освободился.

После снятия отодвиньте разъем в сторону, чтобы он не мешал при дальнейших работах

• Лампочка ближнего света в Хендай Солярис зафиксирована с помощью специального зажима, чтобы его освободить, нужно вывести из зацепления один ус, который держится за выступ на корпусе. Для этого нужно нажать на элемент и отодвинуть его в сторону, после чего его можно откинуть.
• Далее можно беспрепятственно достать неисправный элемент и заменить на новый, тут все просто и дополнительные разъяснения не требуются.

Когда фиксатор освобожден, лампа ближнего света в Хендай Солярис достается без каких-либо проблем

Часто встречается вопрос, какой предохранитель на ближний свет в Хендай Солярис и где он располагается. Рассказываем: элементы находятся в блоке, расположенном в салоне, на фото это второй ряд сверху сразу справа от желтого узла посередине, первый отвечает за левую фару, второй – за правую. Если вы хотите отключить автоматический ближний свет, то просто вытащите предохранитель, обведенный кружочком. (См. также статью Фара КИА Спектра: особенности.)

Без пинцета предохранители достать очень сложно

Параметры выбора

Автомобильная оптика состоит из двух систем освещения: внутреннего и внешнего. К внутреннему относится подсветка салона, приборной панели, багажного отделения, моторного отсека, габаритные огни в дверях и др. Внешнее освещение включает передние фары, противотуманки, дневные ходовые огни, задние блок-фары, габаритные и поворотные огни, фонарь освещения номерного знака.

Передние фары освещают дорожное полотно перед автомобилем в темное время суток и информируют встречных водителей о габаритах машины. Они представляют собой блок-фару, включающую в себя несколько осветительных приборов: ближний и дальний свет, поворотники, габариты, ДХО. Ближний свет предназначен освещать дорогу и часть обочины справа на небольшом расстоянии. Дальний свет применяется, если на дороге нет встречного транспорта, он более мощный и интенсивный. Фары должны быть правильно отрегулированы, чтобы не слепить встречных водителей.

Противотуманные фары предназначены для использования во время непогоды и при плохой видимости во время тумана. Они имеют широкий луч, который усечен сверху и прижат к полотну дороги. Дневные ходовые огни предназначены улучшить видимость автомобиля для других водителей при передвижении днем. Они не такие яркие, как габариты.

Габаритные огни предоставляют информацию другим участникам движения о размерах машины. Поворотники сигнализируют о намерении водителя совершить тот или иной маневр. Оба вида приборов относятся к сигнальной оптике. Сюда включаются и фонари заднего хода, и стоп-сигналы. Фонари заднего хода не только предупреждают о том, что водитель будет двигаться назад, но и освещают пространство позади машины.

Современные осветительные приборы используют следующие виды лампочек:

1. Галогенные. Этот вариант освещения используется в штатной оптике и устанавливается на заводе-изготовителе. Галогеновые элементы напоминают обычные лампы накаливания: в герметично запаянной стеклянной колбе установлены электроды с нитью накаливания из вольфрама. Главное преимущество галогенок – низкая стоимость. Они постепенно вытесняются с рынка, так как имеют небольшой ресурс из-за сильного нагрева во время эксплуатации.
2. Ксеноновые. Лампы с ксеноном светят намного ярче и интенсивнее, потребляют меньше энергии и имеют продолжительный срок службы. Недостатком ламп является высокая стоимость и необходимость попарной замены. Во время эксплуатации лампы тускнеют, поэтому при необходимости замены одной лампы, нужно менять и вторую, иначе их свет будет отличаться. Ксенон на Солярис должен устанавливаться в предназначенные для него фары.
3. Светодиодные. Все большую популярность приобретают светодиоды, которые используются для противотуманных фар и в качестве дневных ходовых огней. Бегущие светодиодные огни в задней оптике привлекают больше внимания. Благодаря отсутствию нити накаливания, они не боятся ударов и вибраций. Светодиоды не нагреваются, экономичны, имеют большой срок эксплуатации, позволяют выбрать цвет освещения.

Существует три вида автомобильных фар: параболические, с FF-рефлекторами и линзованные. Они отличаются формой отражателя. В последнее время устанавливаются на автомобили этой модели рестайлинг линзованные фары. Световой пучок благодаря отражателю получается более ярким. Чтобы избежать ослепления водителей встречного транспорта, линзовая оптика должна оснащаться электрическим корректором и омывателем фар, бачком омывателя Солярис.

Автомобильная оптика должна выполнять не только возложенные на нее функции, но и улучшать внешний вид автомобиля. При выборе осветительных приборов следует учитывать требования, которые к ним предъявляются международными нормами. Установленные источники освещения должны быть практичны в эксплуатации. При выборе лампочек нужно ориентироваться на их маркировку, подбирать согласно назначению.

На Хендай Солярис устанавливаются следующие лампочки:

• для фар применяются лампы марки H4 мощностью 60/55 Вт,
• лампы с маркировкой P21W или R5W мощностью 21 Вт используются для указателей поворотов,
• в задний фонарь Солярис также устанавливаются лампочки марки P21W или P21/5W,
• в габаритных огнях марки W5W или R5W мощностью 5Вт,
• на противотуманных фарах установлены лампочки марки H27 мощностью 27 Вт и т.д.

Вынимаем лампу из патрона.

Устанавливаем новую лампу габаритного света W5W в обратной последовательности.

Замена ламп в блок-фаре

Для замены ламп дальнего/ближнего света поворачиваем против часовой стрелки и снимаем крышку ламп ближнего/дальнего и габаритного света

Отсоединяем колодку проводов от лампы ближнего/дальнего света

Отводим пружинный фиксатор из паза на отражателе

Вынимаем лампу ближнего/дальнего света

Устанавливаем лампу H4 в обратной последовательности

Нельзя касаться пальцами колбы лампы, пятна на колбе вызовут потемнение. Брать лампу можно только в чистых перчатках. Если на лампе есть пятна, то их нужно удалить салфеткой, смоченной в спирте

Замена лампы габаритного огня

Вынимаем плафон лампы габаритного огня из отражателя

Вынимаем лампу из плафона

Устанавливаем лампу W5WL/L в обратном порядке

Замена лампы переднего указателя поворота

Поворачиваем патрон лампы указателя поворота против часовой стрелки и вынимаем патрон с лампой из блок-фары

Нажав на лампу, поворачиваем ее против часовой стрелки и вынимаем из патрона

Устанавливаем лампу переднего указателя PY21W в обратной последовательности

Замена лампы бокового фонаря повторителя поворотов

Сдвигаем фонарь повторителя поворотов по направлению движения автомобиля и вынимаем его из проема в крыле

Поворачиваем патрон против часовой стрелки и вынимаем его из фонаря указателя поворота

Вынимаем лампу из патрона

Устанавливаем лампу и повторитель в обратной последовательности

Отстегиваем фиксаторы и открываем крышку технологического отверстия в боковой облицовке багажника

Поворачиваем патрон лампочки против часовой стрелки и вынимаем его из корпуса фонаря

Нажимаем на лампу, поворачиваем ее против часовой стрелки и вынимаем лампу из патрона

Устанавливаем лампу PR21W в обратном порядке

Замена лампы заднего указателя поворота

Отстегиваем фиксаторы и открываем крышку технологического отверстия в боковой облицовке багажника

Поворачиваем патрон лампы заднего указателя поворота против часовой стрелки и вынимаем патрон с лампой из корпуса фонаря

Нажимаем на лампу, поворачиваем ее против часовой стрелки и вынимаем из патрона

Устанавливаем лампу заднего указателя поворота P21W в обратной последовательности

Замена лампы стоп-сигнала/заднего габаритного огня

Отстегиваем фиксаторы и открываем крышку технологического отверстия в боковой облицовке багажника

Поворачиваем патрон лампы против часовой стрелки и вынимаем патрон с лампой из корпуса фонаря

Нажимаем на лампу, поворачиваем ее против часовой стрелки и вынимаем из патрона

Устанавливаем лампу 5W/P21 в обратном порядке

Замена ламп в фонарях освещения номерного знака

Поворачиваем патрон лампы освещения номерного знака против часовой стрелки и вынимаем патрон с лампой из корпуса фонаря

Вынимаем лампу из патрона

Устанавливаем лампу фонаря освещения номерного знака W5WL/L в обратной последовательности

Таким же образом заменяем вторую лампу освещения номерного знака

Замена лампы освещения багажника

Отжимаем фиксатор и вынимаем плафон из проема

Отжимаем пружинный контакт и вынимаем лампу

Устанавливаем лампу освещения багажника W5W в обратной последовательности

Замена лампы дополнительного стоп-сигнала

Поворачиваем патрон лампы освещения дополнительного стоп-сигнала против часовой стрелки и вынимаем патрон с лампой из корпуса фонаря

Вынимаем лампу из плафона

Устанавливаем лампу дополнительного стоп-сигнала W16W в обратном порядке

Замена ламп в плафоне индивидуального освещения

Поддеваем отверткой и снимаем рассеиватель плафона индивидуального освещения места водителя

Извлекаем лампу

Таким же образом заменяем лампу индивидуального освещения переднего пассажира

Устанавливаем лампу FESTOON в обратной последовательности

Замена лампы в плафоне общего освещения

Поддеваем отверткой и снимаем рассеиватель плафона общего освещения салона

Извлекаем лампу

Устанавливаем лампу FESTOON в обратной последовательности

Для замены ламп подсветки комбинации приборов снимаем комбинацию приборов

Выкручиваем лампу подсветки комбинации приборов

Снимаем лампу

Устанавливаем лампу в обратном порядке.

Автор:

Гaличeв Илья Виктoрoвич
