Как подключить жгут змз 405

Как элементарно и быстро установить замок и другие элементы системы зажигания на Газели?

Принцип работы системы зажигания Газели

Для начала рассмотрим принцип работы СЗ Газель 402 двигатель. В данном случае речь идет о любых моделях этого авто — как с 406 мотором, так и о 5-местных Газелях. Принцип функционирования СЗ кроется в накоплении и дальнейшем преобразовании низковольтного напряжения в высоковольтное с помощью катушки после того. После преобразования катушка осуществляет передачу и распределение высоковольтного напряжения на свечи системы. Сами свечи используются для образования искры, которая, в свою очередь, необходима для возгорания топливовоздушной смеси в цилиндрах.

Основные этапы работы СЗ:

• накопление низковольтного заряда;
• преобразование его в высоковольтный;
• распределение импульса по соответствующим свечам в определенном порядке;
• создание искры на электродах свечей;
• возгорание горючей смеси.

Распиновка контактов замка зажигания Газели

Порядок зажигания

Схема подключения цилиндров на Газели, то есть сам порядок их активации, для двигателя 406 следующая:

• сначала смесь воспламеняется в первом цилиндре;
• затем икра подается на третий;
• после этого — на четвертый цилиндр;
• последним в работу вступает второй цилиндр.

Основные элементы СЗ

Вкратце об основных компонентах СЗ:

• модуль зажигания, включающий в себя несколько катушек;
• коммутаторное устройство;
• распределительный механизм;
• свечи;
• свечные наконечники;
• элементы соединения свечей с катушкой — высоковольтные кабеля.

Замена и ремонт замка

Если при попытке включения ключа в замке ничего не происходит, то есть двигатель не запускается, возможно, проблема кроется в плохом соединении контактов. Такой замок можно попытаться отремонтировать, если это не поможет, то устройство придется менять (автор видео — Сергей Вишняков).

Замена контактной группы

Такая задача выполняется следующим образом:

1. Сначала нужно отключить аккумуляторную батарею, для этого сбросьте с нее отрицательную клемму. Далее производится демонтаж защитной накладки рулевой колонки. Используя отвертку с плоским наконечником, вам нужно будет выкрутить два болта, которые крепят этот кожух.
2. Сделав это, можно демонтировать верхнюю часть накладки.
3. Далее, рулевая колонка переводится в крайнее верхнее положение. Вам нужно будет немного отклонить верхнюю часть накладки на себя, пока креплений этой части кожуха не выйдет из прорези.
4. Затем производится демонтаж накладки, ее необходимо сместить вверх.
5. При помощи отвертки с плоским наконечником вам нужно будет выкрутить два болтика, который фиксируют контактную часть замка. Затем контактная составляющая извлекается и меняется на новую, дальнейшая сборка производится в обратной последовательности.

Меняем замок

Чтобы полностью поменять замок, сделайте следующее:

1. Как и в предыдущем случае, сначала нужно демонтировать защитный кожух.
2. Хомут демонтировать не удастся, поскольку штатные гайки не имеют граней, поэтому его нужно разрезать, к примеру, болгаркой. Будьте осторожны, чтобы не повредить трубу рулевой колонки.
3. Далее, нужно будет отключить рулевую колонку — это делается для того, чтобы дальнейшая процедура замены была более удобной. Сначала выкручивается длинный винт, соединенный с регулятором высоты рулевого колеса. Сам руль после этого следует поднять вверх, это позволит открутить еще один болт, для этого используется гаечный ключ на 12. При извлечении винта необходимо будет запомнить положение фигурной скобы, она расположена рядом с его шляпкой.
4. Следующим этапом будет демонтаж старого зажигания.
5. Теперь возьмите новую скобу и проделайте прорези в ее боковинах, где будут расположены шляпки стягивающих винтов. Прорези обязательно нужны, поскольку они позволят без проблем затянуть четыре стягивающих винта. В том случае, если прорези будут отсутствовать, это приведет к тому, что головки на трещетке упрется в грани, так что надежно зафиксировать устройство не получится.
6. Далее, устройство ставится в посадочное место, закручиваются четыре винта, их затянуть нужно по максимуму. Две гайки на 12, которые вы открутили ранее, полностью затягивать не нужно, поскольку это приведет к тому, что вы не сможете отрегулировать положение рулевого колеса. Соберите всю конструкцию и опробуйте работу установленного замка.

Загрузка …

Видео «Особенности подключения замка зажигания в Газели»

Что следует учесть при подключении контактов замка — смотрите на видео ниже (автор — канал Будни Газелиста).

avtozam.com

Как устроена печка в Газель Бизнес

Для правильной диагностики и ремонта необходимо знать устройство и принцип работы отопителя, чтобы при первых признаках неисправности диагностировать поломку или произвести ремонт, не допуская выхода из строя всего агрегата в целом. Большинство неисправностей можно прогнозировать по косвенным признакам и не допускать их прогрессирования. Для этого необходимо знать и понимать, за что отвечает каждый из элементов и каков принцип его работы.

Система охлаждения автомобиля

В Газель Бизнес печка является составной частью системы охлаждения двигателя. При работе двигателя выделяется большое количество тепла, которое необходимо отводить. Тепло выделяется из-за сгорания топлива и от трущихся поверхностей. Если тепло не отводить, то двигатель очень быстро нагреется и выйдет из строя. Система охлаждения имеет два контура (малый и большой круг), их разделяет термостат. Когда жидкость холодная, она циркулирует по малому, а когда нагревается, то по большому кругу. Это позволяет быстро набирать рабочую температуру и не перегреваться. В тёплое время года тепло отводится в атмосферу, а при наступлении холодного времени часть тепла тратится на отопление салона.

Отопление

После того как мы разобрались, как работает система охлаждения, можно перейти к отоплению салона. Схема печки на автомобиле Газель идентична отопителям других авто, которые имеют жидкостное охлаждение двигателя. Жидкость может циркулировать по радиатору отопителя независимо от того, открыт термостат или нет. Для лучшего отопления жидкость для печки поступает из самой горячей части двигателя (из головки блока цилиндров). Поэтому на двигателе, ещё не успевшем набрать рабочую температуру, из дефлекторов всё равно идёт тёплый воздух. Отопитель имеет в своей конструкции кран, который либо пропускает жидкость в радиатор, либо сбрасывает её обратно. И от того, насколько сильно он открыт, зависит температура воздуха, выходящего из дефлекторов. Регулировка положения крана осуществляется с панели управления отопителем. Кран оборудован электроприводом, который меняет положение заслонки. Также с панели управления возможно изменять интенсивность обдува и направления. За интенсивность отвечает моторчик с крыльчаткой, от скорости вращения которой изменяется интенсивность обдува.

Изменение положения заслонок изменяет направления обдува (в лицо, на ноги, на грудь, на стекло). Нагретая ОЖ из двигателя по магистралям попадает в радиатор печки, от этого он нагревается. В это время через него проходит воздух, нагнетаемый вентилятором. Далее он проходит по воздуховодам ,заслонки которых открыты. Затем горячий воздух попадает в салон автомобиля и обогревает его. Для ремонта или диагностики неисправности этого оборудования существует электросхема, на которой обозначены все узлы электрических устройств. И при поломках или при некорректной работе устройств необходимо подробно её прочесть, чтобы понять, откуда запитано и чем регулируется вышедшее из строя устройство.

Когда знаешь принцип работы и устройство, гораздо проще ориентироваться при поломках

Ведь для успешного выполнения ремонта важно понимать причину неисправности, иначе ремонт не будет выполнен успешно. Для правильной диагностики также важно понимать алгоритм действия всего механизма в целом. В настоящее время водителю необязательно уметь ремонтировать автомобиль, есть станции технического обслуживания, которые занимаются починками любой сложности

Но ведь бывает, что поломка застала вас в дороге, и нет возможности воспользоваться услугами специалистов. Вот тогда-то и пригодится знание устройства автомобиля и его механизмов. Когда знаешь, как устроена печка Газель, то при возникновении неисправности на другом авто будет проще ориентироваться при ремонте или диагностике, поскольку во всех автомобилях они почти одинаковые, за исключением небольших нюансов. И вы с лёгкостью можете диагностировать неисправность

В настоящее время водителю необязательно уметь ремонтировать автомобиль, есть станции технического обслуживания, которые занимаются починками любой сложности. Но ведь бывает, что поломка застала вас в дороге, и нет возможности воспользоваться услугами специалистов. Вот тогда-то и пригодится знание устройства автомобиля и его механизмов. Когда знаешь, как устроена печка Газель, то при возникновении неисправности на другом авто будет проще ориентироваться при ремонте или диагностике, поскольку во всех автомобилях они почти одинаковые, за исключением небольших нюансов. И вы с лёгкостью можете диагностировать неисправность.

Функциональное назначение каждого компонента

В электрооборудовании автомобиля ГАЗель 405 Евро 3 существует ряд компонентов, каждый из которых выполняет определенную функцию.

1. Аккумуляторная батарея

Аккумуляторная батарея является источником питания для всего электрооборудования автомобиля. Она предоставляет электрическую энергию для запуска двигателя, а также позволяет работать электроприборам, когда двигатель не работает.

2. Генератор

Генератор заряжает аккумуляторную батарею и обеспечивает электропитание всех электроприборов автомобиля во время его движения.

3. Пусковой моторчик

Пусковой моторчик отвечает за запуск двигателя. При включении зажигания, он приводит в движение механизм стартера, который передает вращение коленчатому валу двигателя и запускает его работу.

4. Свечи зажигания

Свечи зажигания служат для создания искры, необходимой для воспламенения воздухотопливной смеси в цилиндрах двигателя. Искра, которую они генерируют при подаче высокого напряжения, запускает сгорание смеси и обеспечивает работу двигателя.

5. Зажигательная катушка

Зажигательная катушка является устройством для преобразования электрического тока от батареи в высокое напряжение, необходимое для работы свечей зажигания.

6. Распределитель зажигания

Распределитель зажигания отвечает за последовательность и момент зажигания в каждом цилиндре двигателя. Он регулирует момент начала сгорания топливной смеси, обеспечивая эффективную работу двигателя.

7. Реле и предохранители

Реле и предохранители защищают электрооборудование автомобиля от перегрузок и коротких замыканий. Они контролируют и регулируют электрический ток, предотвращая повреждение компонентов.

8. Переключатели и выключатели

Переключатели и выключатели различных систем (освещение, стеклоочистители, сигналы поворота и т.д.) обеспечивают управление этими системами. Они позволяют включать и выключать различные устройства и активировать нужные функции автомобиля.

9. Датчики

Датчики предназначены для измерения различных параметров в автомобиле и передачи информации о них в центральный блок управления. Например, датчик температуры двигателя и масла, который предоставляет информацию о состоянии и температуре этих жидкостей.

10. Реле прерывателя и реле габаритных огней

Реле прерывателя и реле габаритных огней контролируют работу антиблокировочной системы и габаритных огней соответственно. Они обеспечивают правильное функционирование этих систем и своевременное предупреждение остальных участников дорожного движения.

Вся эта система электрооборудования автомобиля ГАЗель 405 Евро 3 работает взаимосвязанно, обеспечивая правильную работу двигателя, освещение, обогрев и другие важные функции автомобиля.

Схема электропроводки ГАЗ-З302 и ГАЗ-2705 с двигателями семейства ЗМЗ-406

Схема для более подробного исследования состоит из двух частей.

Отказы электрооборудования объясняются простейшими причинами, такими как коррозия контактов разъемов, выход из строя предохранителя, перегорание плавкой вставки или повреждение реле

Визуально проверьте состояние всех предохранителей, проводки и контактных разъемов цепи перед тем, как приступать к более детальной проверке исправности ее компонентов.

В случае применения для поиска неисправности диагностических приборов тщательно спланируйте (в соответствии с прилагаемыми электрическими схемами), в какие точки контура и в какой последовательности следует подключать прибор для наиболее эффективного выявления неисправности.

В число основных диагностических приборов входят тестер электрических цепей или вольтметр (можно использовать и 12-вольтовую контрольную лампу с комплектом соединительных проводов), индикатор обрыва цепи (пробник), включающий лампу собственный источник питания и комплект соединительных проводов.

Кроме того, всегда следует иметь в автомобиле комплект проводов для пуска двигателя от внешнего источника питания (аккумуляторной батареи другого автомобиля), оборудованных зажимами типа «крокодил».

Как уже было упомянуто, перед тем как приступить к проверке цепи с помощью диагностического оборудования, определите по схемам места его подключения.

Проводка Газель 405 инжектор: основные элементы

Проводка Газель 405 инжектор представляет собой сложную систему, состоящую из нескольких важных элементов. Каждый из них выполняет определенную функцию и отвечает за работу определенных систем автомобиля. В данном разделе мы рассмотрим основные элементы проводки Газель 405 инжектор.

1. Реле

Реле – это электрическое устройство, которое позволяет управлять электрическими цепями с помощью электромагнитного воздействия. На Газели 405 инжектор реле используется для управления основными электрическими системами, такими как система зажигания, стартер, фары и т.д.

2. Предохранители

Предохранители предназначены для защиты проводки и электрических устройств от перегрузки или короткого замыкания. Они устанавливаются на каждое электрическое устройство или группу устройств и при превышении допустимого тока автоматически перегорают, предотвращая повреждение проводки или электрических элементов.

3. Разъемы

Разъемы представляют собой соединительные элементы, которые позволяют быстро и надежно соединить провода или кабели. Разъемы удобно использовать для установки и снятия различных электрических устройств, таких как фары, фонари, радио и т.д. Наличие разъемов упрощает обслуживание и ремонт проводки.

4. Переключатели

Переключатели используются для управления различными электрическими системами и устройствами автомобиля. Например, с помощью переключателей можно включать и выключать световые приборы, указатели поворота, стеклоочистители и т.д. Переключатели представлены различными типами, такими как кнопочные, рычажные и поворотные.

5. Клеммные колодки

Клеммные колодки представляют собой специальные устройства для подключения проводов или кабелей одной цепи. Они обеспечивают надежное и безопасное соединение, а также позволяют быстро менять или заменять провода при необходимости.

6. Датчики

Датчики предназначены для измерения различных параметров и сигнализации о них. На Газели 405 инжектор датчики используются, например, для измерения температуры охлаждающей жидкости двигателя, уровня топлива, давления в системе питания и других параметров. Полученные данные передаются на электронный блок управления, который в свою очередь осуществляет соответствующую коррекцию работы системы.

В данном разделе мы рассмотрели основные элементы проводки Газель 405 инжектор. Каждый из них играет важную роль в электрооборудовании автомобиля и отвечает за работу определенных систем и устройств. Понимание и знание этих элементов позволяет более эффективно обслуживать и ремонтировать автомобиль.

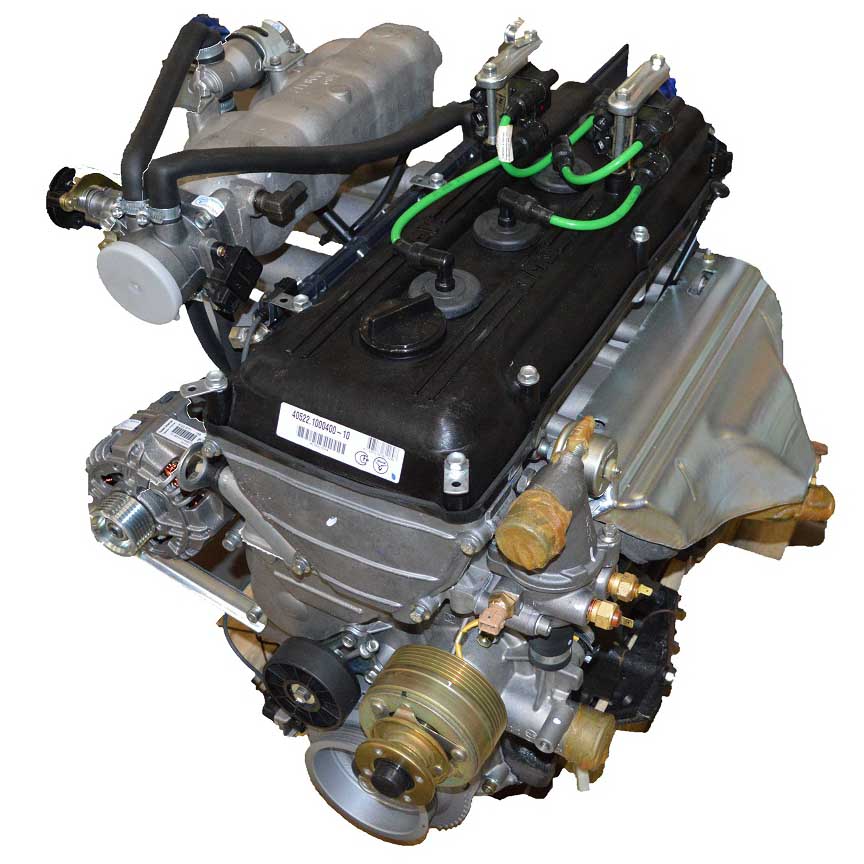

Перечень модификаций ДВС

Изначально мотор проектировался инжекторным, поэтому версия 4062.10 считается базовой. Необходимость в карбюраторных модификациях 4061.10 и 4063.10 возникла позже. Их устанавливали на Газель, поэтому сохранив объемы камер сгорания, нужно было снизить эксплуатационные расходы владельца. Для этого руководство ЗМЗ снизило степень сжатия, чтобы перевести моторы на более дешевое топливо А-76.

Версии мотора ЗМЗ 406 отличаются камерами сгорания

С моторами 4061 и 4063 произведена обратная модернизация:

• снижена мощность и крутящий момент;
• обороты ХХ стали 750 мин-1 вместо 800 мин-1;
• максимальный крутящий момент достигается на 3500 оборотах, а не на 4000.

Признаки неисправностей

Признаками наличия проблем с электрикой автомобилей Газель являются отказы различных систем, например, системы отопления или аварийной сигнализации. Если не помогает проверка и замена предохранителей, защищающих этот участок цепи, то проблема кроется непосредственно в проводке. На неисправность проводки указывает и повторное перегорание установленной новой плавкой вставки.

Типичные «симптомы»:

1. Не запускается двигатель. Если не работает стартер и тускло светятся лампы на приборной панели, то причина в разряженной батарее. Если лампы горят нормально, но стартер не работает, то причину проблемы следует искать в электропроводке. При работающем стартере и отсутствии вспышек в цилиндрах причиной могут стать повреждения в электрических цепях системы зажигания. Исправить неисправность можно путем зарядки батареи или замены повреждённых элементов.
2. Горящая лампа зарядки бортового аккумулятора при стабильно работающем двигателе указывает на проблемы в электрической цепи генератора или на обрыв приводного ремня. На автомобилях Газель имеется вольтметр, измеряющий напряжение в бортовой сети. О работе генератора можно судить по показаниям этого прибора. При возникновении таких проблем понадобится замена ремня или переборка генератора с заменой выгоревших элементов.
3. Появление запаха гари свидетельствует о перегреве элементов проводки, которое может возникнуть из-за поврежденной изоляции. В этой ситуации необходимо проверить состояние предохранителей и прозвонить тестером все участки цепи для определения места замыкания. Для ремонта понадобится заменить поврежденные участки цепи и проложить их таким образом, чтобы исключить повторное перетирание.
4. На замыкания в цепи указывает нестабильная работа приборов освещения. При слишком ярком накале ламп или ритмичной пульсации причину необходимо искать в вышедшем из строя регуляторе напряжения, установленном на генераторе. Замена регулятора производится на снятом генераторе. Параллельно можно проверить состояние щеток и коллектора.
5. Неработающие участки цепи. Это возможно из-за окисления и отгнивания контактов или проводов. При полном отказе системы электропитания следует проверить состояние аккумуляторной батареи и клемм на ней. При окислении контактов на батарее они не могут передавать ток большой силы. При этом могут работать элементы подсветки, магнитола, дворники. Но при попытке пуска все освещение гаснет. Исправить проблему можно зачисткой и затяжкой контактов.

Отечественные реалии

При использовании автомобиля Газель схема электропроводки нужна владельцу для того, чтобы уметь находить неисправности, которые вызывает в системе питания и зажигания некачественное топливо и суровые условия эксплуатации:

1. Климатические особенности проявляются в зимнее время, когда нагрузка на электропроводку Газели с 406 или другим двигателем существенно возрастает, особенно в периоды утреннего запуска силового агрегата;
2. Перебои и даже отказы системы впрыска и зажигания топливовоздушной смеси могут возникать в любое время года;
3. Другие неисправности (замыкания, отпаивание контактов, коррозия), вызванные низким качеством сборки.

Выводы: как видно из данной статьи, большое число модификаций, которым подвергалось семейство автомобилей Газель до модели Бизнес, неизбежно затрагивало и систему схем электропроводки. Вот почему при обслуживании электронной части автомобиля и диагностировании неисправности, следует иметь схему электропроводки нужной модификации.

Источник

Распределительные коробки и блоки предохранителей:

Электросхема ГАЗель 405 с инжекторным двигателем Евро 3 включает в себя распределительные коробки и блоки предохранителей, которые играют важную роль в обеспечении правильной работы электрической системы автомобиля.

Распределительные коробки необходимы для регулирования и распределения электрического тока по различным системам и устройствам автомобиля. Они представляют собой пластиковые или металлические ящики, внутри которых находятся контакты и соединительные провода. В эти коробки подводятся провода от различных электрических устройств автомобиля, например, от фар, стоп-сигналов, поворотников и др. Распределительные коробки обеспечивают безопасное соединение и защиту проводов от повреждений и коротких замыканий.

Блоки предохранителей, также известные как блоки плавких предохранителей, предназначены для защиты электрической системы автомобиля от перегрева и коротких замыканий. Они включают в себя несколько предохранителей различной мощности, каждый из которых защищает определенную электрическую цепь или систему. По мере необходимости предохранители могут быть заменены или перегореть, что сигнализирует о наличии проблемы в соответствующей системе.

Важно правильно установить и обслуживать распределительные коробки и блоки предохранителей, чтобы обеспечить надежную и безопасную работу электрической системы автомобиля. При возникновении проблем в электрической системе рекомендуется обратиться к специалистам для диагностики и ремонта

Схема электропроводки Газель: особенности монтажа

Малотоннажный российский автомобиль марки «Газель» стал надежным помощником во многих отраслях бизнеса. Однако, суровые условия эксплуатации не самым качественным образом отражаются на его узлах и механизмах, в особенности на электропроводке и электронных компонентах.

А без знаний принципов их работы это сделать непросто.

1. Разные формы кузова предусматривают разную грузоподъемность и иные параметры электропроводки;
2. Разные модификации силового агрегата;
3. У каждого двигателя есть свои особенности, которые затрагивают и компоненты электрической сети.

На практике это выражается в том, что применение разных силовых агрегатов неизбежно влечет и применение иных электронных компонентов. В частности, электропроводка Газель для каждой модификации устанавливается своя .

Микас 12 битопливный распиновка эбу

Принесли ЭБУ от ГАЗель Бизнес, битопливный, с штатным ГБО.

Жалобы на него-не включается клапан на редукторе ГБО, не работает указатель топлива, проблемы с топливными коррекциями. Снимаю крышку, отогнув прижимы на корпусе, вижу чистую, без воды и прочего непотребства плату:

На первый взгляд вроде всё культурно, обгорелого ничего нет, непропаев тоже не видно. Но это только на первый. Приглядевшись, можно увидеть вспухший текстолит на плате:

Прозвонил дорожки на плате, контакты L3 и G4 идут на силовой ключ, но не доходят до него. Разрыв как раз где-то внутри этой припухлости. Плата многослойная, дороги сгорели внутри платы. Случайно наткнулся на чиптюнере на обсуждение подобной поломки. Вот фотки оттуда:

Назначение контактов ЭБУ Микас 12.3 (124).

48-ми контактная колодка

A1 Управление форсункой 4 (-)

A2 Управление форсункой 2 (-)

A3 Управление форсункой 3 (-)

A4 Управление форсункой 1 (-)

B1 Управление подогревом ДК2 (-)

B2 Клапан продувки адсорбера (-)

B3 Управление подогревом ДК1 (-)

B4 Вход сигнала ДТОЖ

C2 Вход датчика 2 положения ЕТС

C3 Вход датчика 1 положения ЕТС

C4 Питание датчиков 5B (ДНД, ДМРВ/ДАД)

D1 Аналоговая масса GNA (ETC, ДТОЖ)

D2 K-Line 2 (иммобилайзер)

D3 Масса датчика детонации

D4 Питание датчика ЕТС 5В

E1 Масса датчика кислорода 1

E2 Сигнал датчика кислорода 1

E3 Вход сигнала датчика детонации

E4 Резервный вход

F1 Масса датчика кислорода 2

F2 Сигнал датчика кислорода 2

F3 Резервный вход

G1 Общая масса ДПРВ, экран ДК1/2, ДПКВ, ДД

G2 Датчик неровной дороги (ДНД)

H1 Аналоговая масса (ДАД, ДНД)

H2 Вход сигнала ДТВ

H3 Резервный вход

H4 Управление мотором ЕТС (-)

J1 Вход сигнала ДПРВ

J4 Управление мотором ЕТС (+)

K2 Резервный выход

L4 Масса зажигания

M2 Катушка зажигания 2-3

M4 Катушка зажигания 1-4

32-x контактная колодка

A1 Управление реле вентилятора 1 (-)

A2 Управление реле стартера (-)

A3 Лампа диагностики

A4 Сигнал на тахометр

B1 Управление главным реле (-)

B2 Сигнал на указатель ТОЖ

B3 Сигнал датчика сцепления (+)

B4 Управление реле бензонасоса (-)

C1 Управление реле кондиционера (-)

C2 Сигнал лампы “стоп” (+)

C3 Сигнал датчика тормоза (+)

C4 Клемма 15/1 замка зажигания

D1 Резервный вход (+)

D2 Запрос на включение кондиционера (+)

D3 Датчик уровня топлива (резерв)

D4 Масса датчика 2 педали акселератора (контакт 5)

E1 5В датчика 2 педали акселератора (контакт 2)

E2 Датчик 2 педали акселератора (контакт 6)

E4 Масса датчика 1 педали акселератора (контакт 4)

F1 5В датчика 1 педали акселератора (контакт 1)

F2 Датчик 1 педали акселератора (контакт 3)

Принципиальная электрическая схема Газель (двигатель УМЗ-4216) с ГБО (Скачать)

Принципиальная электрическая схема управления двигателем УМЗ-4216 с ГБО (Скачать)

Источник статьи: http://mvpclub.ru/mikas-12-bitoplivnyj-raspinovka-jebu/

Возможные неполадки проводки и методы их устранения

Какие неисправности наиболее характерны для электрической схемы Газелей 4216, 2003, 2705 и других моделей:

1. Повреждение проводки. Если повреждение несерьезное, то такую проблему можно решить путем дополнительной изоляции цепи с помощью изоленты. При более значимых повреждениях весь участок цепи лучше заменить.
2. Выход из строя предохранительного элемента. Неисправности такого плана решаются путем замены поврежденных устройств. Ни в коем случае не используйте самодельные предохранители из куска проволоки или в виде монетки, поскольку это может привести к возгоранию. Единственное, когда это возможно — когда вышел из строя предохранитель, без которого авто не заводится, к примеру, отвечающий за бензонасос, и вам нужно будет только доехать до ближайшего магазина.
3. Плохой контакт оборудования с электросетью. В таком случае нужно произвести диагностику, подробная инструкция представлена выше. Если плохой контакт обусловлен окислением, то разъем достаточно будет зачистить, но если имеет место перегорание контактов, то их, вероятнее всего, придется менять. При этом учтите, что нужно определить причину, по которой контакт перегорел.
4. Неполадки в работе системы зажигания. К примеру, это может быть повреждение корпуса распределителя, плохой контакт высоковольтных проводов с трамблером и свечами зажигания. Также автовладелец может столкнуться с неисправностью высоковольтников, в частности, речь идет о пробое изоляции. Такая неполадка приведет к нестабильной работе силового агрегата в целом, решить ее можно путем замены проводов.
5. Выход из строя или некорректная работа генератора. Этот узел, как известно, предназначен для питания всего электрооборудования авто. Состоит он из множества компонентов, чаще всего изнашиваются щетки, перегорают обмотки, выходит из строя реле напряжения. Также нужно следить за натяжением ремня генератора — он не должен быть перетянут или не дотянут. Повреждения ремня также не допускаются — при их наличии нужно задуматься о скорой замене.

Свойства электрооборудования

Основное предназначение электропроводки в автомобилях — передача электрических сигналов к электронным компонентам и исполнительным устройствам. Поэтому, электропроводка наделяется особенностями, зависящими от функциональности транспортного средства, на котором она применяется.

• Для версии с карбюраторным силовым агрегатом используется классическая система зажигания;
• На автомобиле с инжекторной системой впрыска топлива устанавливается электронная система зажигания.

Особенности применяемых силовых агрегатов

Горьковский автозавод, разработавший и освоивший выпуск малотоннажного грузовика в 1994 году, испытывал трудности с силовыми агрегатами.

На тот момент можно было использовать на автомобиле:

• Карбюраторный УМЗ производства Ульяновского моторного завода;
• Карбюраторный ЗМЗ, а позднее и инжекторный от Заволжского моторного завода.

Особенностью был тот факт, что данные силовые агрегаты использовались и для комплектации:

• Легковых автомобилей Волга;
• Автомобилей повышенной проходимости УАЗ.

Соответственно, были рассчитаны на определенные платформы. Вот почему схема проводки для новой модели потребовала принципиальных изменений под грузовую версию.

Это привело к тому, что на автомобильном рынке возникли собственные имена:

• Газель 405 (с силовым агрегатом ЗМЗ-40524 и 40522.10);
• Газель 421 (с двигателем УМЗ-4216).

У каждой модификации были и разные системы управления работой двигателя, что повлекло за собой и изменения системы электрической проводки:

• Моторы с системой впрыска топлива комплектовались элементами электронного зажигания, поскольку силовые агрегаты данной конструкции более требовательны к качеству топлива;
• Для версии с карбюраторным мотором электропроводка Газели была более традиционной, хотя и имела свои конструктивные особенности. В частности иное расположение в подкапотном пространстве.

Начиная с 2001 года, в производственной программе автопроизводителя появилась и дизельная версия.

На такую Газель электропроводка устанавливалась с учетом более мощного:

• Генератора;
• Стартера;
• Аккумуляторной батареи повышенной емкости.

Самостоятельное обслуживание

Большинству автовладельцев, имеющих Газель схема электропроводки нужна в первую очередь для обслуживания и ремонта. Ведь любую поломку и отказ, произошедший в системе зажигания или наружного освещения необходимо как можно быстрее исправить.

Кроме того, необходимо учитывать и специфику эксплуатации отечественной техники:

• Низкое качество сборки вызывает отказы и поломки вдали от СТО и мастерских (короткие замыкания из-за нарушения изоляции, гниение контактов и их коррозия и т.п.);
• Суровые климатические условия, которые особенно проявляются в зимний период. В частности, запуск двигателя в сильные морозы создает повышенную нагрузку на электропроводку;
• Низкое качество топлива также может вызывать отказы системы зажигания и впрыска;

Подключение высоковольтных проводов ЗМЗ 405, ЗМЗ 406

Особенности функционирования системы охлаждения Газель

Именно печка является одной из ключевых частей системы охлаждения не только газели, но и любого другого транспортного средства. Когда работает любой двигатель, это сопровождается выделением большого объёма тепла. Сгорает топливо и трутся друг от друга металлические поверхности. Если не отводить тепло, то произойдёт перегрев и очень быстрый выход из строя целых узлов мотора.

По этой причине в системе охлаждения предусмотрены сразу 2 контура, которые называют большим и малым кругом. Пока охлаждающая рабочая жидкость не нагрелась, она проходит по малому кругу, а в нагретом состоянии — по большому. В этом случае происходит включение термостата, который распределяет потоки. Именно так автомобильный мотор не перегревается, но и быстро набирает рабочую температуру. Полученное тепло используется для нагрева салона зимой, а летом просто выводится наружу в атмосферу.

Опытные водители хорошо знают, как устроена печка на Газели, а потому понимают и важность своевременного устранения неисправностей. Устройство её аналогично принципу всех других транспортных средств, работающих с жидкостным охлаждением. Для этого предусмотрен радиатор, а также большие и малые круги, по которым беспрерывно циркулирует антифриз

Разница состоит только в том, открыт либо закрыт в данную минуту термостат

Для этого предусмотрен радиатор, а также большие и малые круги, по которым беспрерывно циркулирует антифриз. Разница состоит только в том, открыт либо закрыт в данную минуту термостат.

Резюме

Похожие материалы

Многие автовладельцы задумываются о том, как можно сделать тюнинг фары Додж Караван, ведь сейчас широко распространены линзованные конструкции, отличающиеся прекрасным качеством.

Отсутствие противотуманных фар на современном автомобиле существенно ухудшает его безопасность при условии плохой видимости. На автомобилях Калина заводом-изготовителем уже.

Модель 3110 Горьковского автозавода была запущена в производство в 1997 году и задумывалась как более современное и усовершенствованное решение, сопоставимое с комплектацией.

Проблема с электрикой газель 405 двигатель несколько дней назад поменял обе цепи все звездочки натяжники и успокоители, а так же поставил газовую металическую прокладку, машина завелась, но после выезда с авто сервиса появились проблемы с электрикой, в надежде доехать до газовой заправки на остатках бензина на подъеме она заглохла, и заводиться отказывалась, после ночного звонка нашему местному электрику на протяжении полу часа объяснений я обнаружил сгоревший предохранитель топливного насоса, сделав перемычку из тонкого проводка она вновь завялась, но это еще был не конец, потом она начала глохнуть на кочках, я подумал что плохая масса на двиг, и купил новую медную плетенку и кинул пряма с массы на колектор, проблема не пропала, потом из за того что мне было некогда она стояла сутки, хотел заняться ремонтом но не смог снять с сигнализации так как сел аккамулятор с помощью проволоки открыл капот снял свой акомулятор поставил заряженый и услышал как гудит топлевный насос и горят габариты хотя они выключены и зажигание тоже, помогите кто может

Функции электрических систем автомобиля

В любом современном автомобиле электропроводка служит для передачи сигналов к исполнительным устройствам и электронным компонентам. Соответственно, что в зависимости от функциональности транспортного средства и его технических особенностей, электропроводка имеет свои уникальные особенности .

Например, схема проводки на Газель разных модификаций отличается из-за разного расположения тех или иных электронных компонентов в автомобиле, вызванного использованием разных систем:

1. Карбюраторные версии силового агрегата предусматривают свою собственную независимую систему зажигания;
2. В инжекторных версиях моторов система зажигания функционирует совместно с системой впрыска топлива.

Виды силовых агрегатов

Горьковский автозавод, освоивший выпуск автомобилей «Газель», которые впервые вывел на автомобильный рынок в 1994 году, вначале имел двух поставщиков силовых агрегатов:

1. Ульяновский моторный завод поставлял силовые агрегаты семейства УМЗ (карбюраторные);
2. Заволжский моторный завод, поставлявший семейство карбюраторных и инжекторных двигателей ЗМЗ.

Автор:

Гaличeв Илья Виктoрoвич
