Структура электрооборудования автобуса ПАЗ 3205

Система электрооборудования включает следующие модули:

• Внешние световые приборы
• Модули звуковой и световой сигнализации.
• Внутреннего освещения салона и рабочего места водителя.
• Оборудование для стеклоочистки.
• Штатную систему контрольно-измерительных приборов.
• Оборудование обеспечения микроклимата салона.
• Систему управления пассажирскими дверями.

Эти технические модули питаются от штатного аккумулятора вольтажом в 12 Вольт. Некоторая часть указанных выше модулей имеет преобразователи, снижающие силу тока до 8А. Остальные модули питаются от сети постоянного тока с силой в 16А.

Устройство

В салоне у каждого ряда сидений размещены кнопки экстренной связи с водителем, а рабочее место водителя оборудовано наружной и внутренней громкоговорящей установками. Все сидения оборудуются специальными ремнями безопасности, кроме того в автобусе установлены багажные полки для ранцев. Дополнительная ступенька у передней двери поможет забраться в автобус даже самым маленьким пассажирам. Специальные устройства препятствуют движению при открытых дверях и ограничивают скорость движения не более 60 км/ч. Все автобусы для перевозки детей оснащаются электроподогревом зеркал заднего обзора и устройством подачи звукового сигнала при движении задним ходом.

Автобусы комплектуются цифровым тахографом с блоком СКЗИ и абонентским терминалом Гранит-Навигатор 2.07.

Северное исполнение: двойное остекление боковых окон и утепление пассажирского салона.

Автобус с дизельным двигателем оснащен моторным тормозом в базовой комплектации.

На автобусе ПАЗ-3205 применена пневмогидравлическая тормозная система, состоящая из независимых друг от друга рабочего и стояночного тормозов. Рабочие тормоза имеют два отдельных контура — передний и задний, обеспечивающий торможение при выходе из строя одного из контуров.

В тормозную систему ПАЗ-3205 входят основные узлы и агрегаты: воздушный компрессор, влагомаслоотделитель, регулятор давления воздуха, противозамерзатель, тормозной кран, пневмоусилители, главные и рабочие гидравлические цилиндры, трубопроводы, воздушные баллоны, а также передние и задние тормоза. Компрессор предназначен для нагнетания воздуха в систему автобуса. Регулятор давления поддерживает на постоянном уровне давление воздуха в пневмосистеме. Сжатый воздух применяется в автобусе как для тормозов, так и для открывания и закрывания дверей.

Тормозной кран — это агрегат, который управляется тормозной педалью и подает воздух на пневмоусилители. Они, в свою очередь, воздействуют на главные гидравлические цилиндры тормозной системы. Тормозная жидкость поступает в рабочие цилиндры колес, в результате тормозные колодки давят на барабаны и происходит торможение автобуса.

Для безопасной работы системы при любых погодных условиях на автобусе установлены влагомаслоотделитель и противозамерзатель. В самих названиях этих агрегатов заключается их работа в тормозной системе. В противозамерзателе используется спирт, который впрыскивается в воздушную систему тормозов автобуса. Спирт препятствует замерзанию конденсата при низких температурах окружающей среды. Отделения масла и влаги также способствуют надежной работе тормозной системы автобуса. На приборной доске водителя находится двухстрелочный манометр, показывающий общее давление воздуха в системе и давление во время торможения.

Блоки реле

Блок в моторном отсеке

Данная панель закрыта защитной крышкой. Так же может располагаться на панели под кожухом над дверью водителя.

p, blockquote 9,0,0,0,0 —>

Схема

p, blockquote 10,0,0,0,0 —>

p, blockquote 11,0,0,0,0 —>

Расшифровка

p, blockquote 12,0,0,0,0 —>

1. реле поворотов и аварийной сигнализации
2. реле заднего противотуманного фонаря
3. реле ближнего света фар
4. реле дальнего света фар
5. реле сигналов торможения
6. реле аварийной сигнализации
7. реле звукового сигнала
8. реле противотуманных фар
9. реле отключения АКБ
10. реле отключения возбуждения генератора

Блок в салоне

Под щитком приборов могут крепится следующие реле: реле стартера; реле обогрева зеркал; реле габаритных фонарей; реле освещения левой стороны; реле отопителя водителя; реле отопителей салона правой стороны (1 шт.) и левой стороны (1 шт.); реле центрального обдува ветрового стекла.

p, blockquote 14,0,0,0,0 —>

ПАЗ 320402-320412 электрическая схема. — статьи по ремонту — автомануалы

Схема подключения ПАЗ 320402-320412.

Схема подключения автобуса состоит из 22 листов.

Внешняя световая сигнализация, поворотники, аварийные огни, противотуманные фары, задний ход, стоп-сигналы, сигнальные огни,

внешняя световая сигнализация,

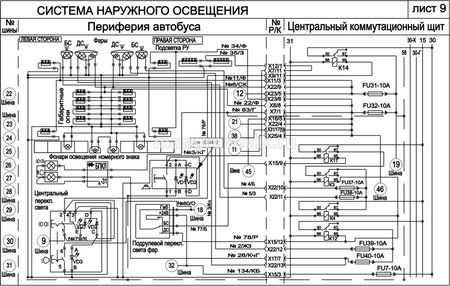

наружное освещение, фары, габариты,

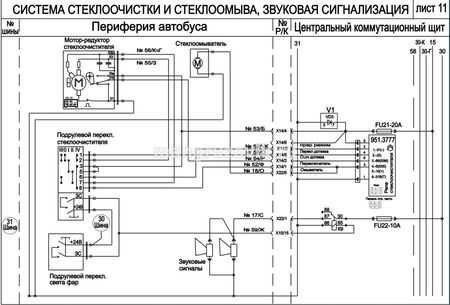

дворники, омыватели, рожки,

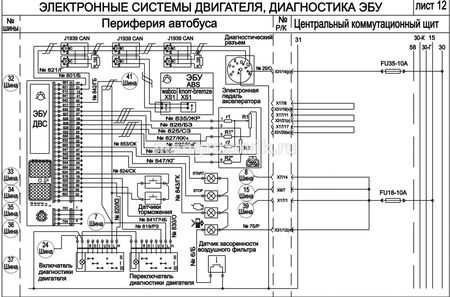

электронные системы двигателя, диагностическая система ECU,

тормозная система с АБС — KNORR BREMSE,

тормозная система ABS-VABCO,

индикаторы на панели приборов и сигнальные устройства, внутреннее переключение панели приборов,

система вентиляции,

питание шины и запуск двигателя и двигателя,

управление двигателем, воздушный отопитель, подогреватель топлива, моторный тормоз,

жидкостный обогреватель, осушитель, подогрев зеркал,

система управления дверьми, система запроса остановки,

внутреннее отопление,

свет в гостиной,

вставьте оборудование, акустическую систему, тахограф,

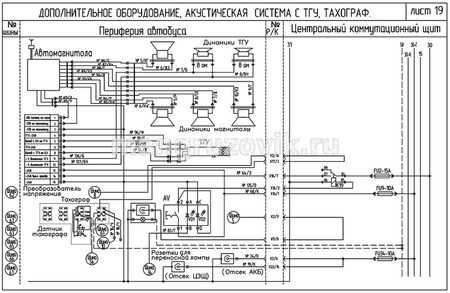

акустическая система, радио, водительский микрофон,

вставное оборудование, аудиосистема с ТСУ, тахограф,

вставное оборудование, система вентиляции,

легенда и объяснение того, как читать схемы,

предохранители автобусные ПАЗ 320402, 320412

монтажный блок с предохранителями и шинным реле ПАЗ 320402/320412.

mangruzovik.ru

Схема подключения реле поворотов ПАЗ 32053 12V

Реле поворотов ПАЗ 32053 12V является важным компонентом электрической системы автомобиля. Оно отвечает за управление поворотными сигналами, что обеспечивает безопасность и комфорт во время движения.

Правильное подключение реле поворотов позволяет управлять сигналами поворотов, активировать различные режимы работы (например, звуковой сигнал), а также индицировать повороты на приборной панели.

Ниже приведена схема подключения реле поворотов ПАЗ 32053 12V:

1. Найдите гнездо соединений реле поворотов, которое находится в электрической системе автомобиля.
2. Осмотрите гнездо и определите выводы, обозначенные цифрами.
3. Подключите провода следующим образом:
   • Вывод 31 — к «массе» автомобиля.
   • Вывод 49 — к лампам задних поворотов (левой и правой).
   • Вывод 49a — к лампам передних поворотов (левой и правой).
   • Вывод 49b — к системе контроля поворотов (если имеется).
   • Вывод 49c — к тревожной сигнализации (если имеется).
   • Вывод 15 — от батарейного плюса (+12V).
   • Вывод 49d — от системы контроля поворотов (если имеется).
   • Вывод L — к реле звукового сигнала (если имеется).
   • Вывод S — к переключателю поворотов на рулевой колонке.
4. Проверьте правильность подключения проводов и их крепление.
5. Установите реле поворотов в гнездо соединений.
6. Проверьте работоспособность поворотных сигналов, а также других функций, связанных с реле поворотов.

Следуя этой схеме подключения, вы сможете корректно установить реле поворотов ПАЗ 32053 12V и обеспечить его нормальное функционирование.

Особенности электрооборудования и предохранители автобуса ПАЗ-32053

Система электрооборудования автобуса однопроводная, отрицательные клеммы источников тока соединены с корпусом (“массой”) автобуса. Номинальное напряжение 12В

К источникам электроэнергии на автобусе относятся аккумуляторная батарея и генератор переменного тока с встроенным выпрямителем.

Генератор включен параллельно с аккумуляторной батареей.

Установка обеспечивает питание потребителей при любых режимах работы двигателя, а также подзарядку аккумуляторных батарей.

Блок реле электрооборудования расположен на панели под кожухом над дверью водителя (рис. 1).

Реле разгрузки цепи возбуждения генератора 90.3747 находится в моторном отсеке около генератора.

Аккумуляторная батарея (сокр. АКБ) 6СТ 100 напряжением 12В и ёмкостью по 100 Ач установлена в аккумуляторном ящике, расположенном по правой боковине кузова за пассажирской дверью.

Допускается применение аккумуляторных батарей импортного производства с аналогичными характеристиками.

В аккумуляторном ящике имеется два выключателя АКБ: один поз. 8 (рис. 2) — отключение “ АКБ”, с дистанционным управлением от кнопки на щитке приборов; другой — поз. 1 — отключение “- АКБ” с механическим выключением.

При выключении “+ АКБ” кнопкой на щитке приборов, не отключаются аварийная сигнализация, питание аварийного выключателя, управление дверными механизмами, жидкостной подогреватель.

Для полного отключения — АКБ нужно повернуть ручку механического выключателя 1.

Внимание! При длительной стоянке автобуса необходимо выключать “- АКБ” механическим выключателем. Внимание! При выключении “+ АКБ” кнопкой, расположенной на щитке приборов, запрещается удерживать кнопку в нажатом положении более 2 секунд. Внимание! При выключении “+ АКБ” кнопкой, расположенной на щитке приборов, запрещается удерживать кнопку в нажатом положении более 2 секунд

В аварийной ситуации батарея может быть также отключена аварийным выключателем

Внимание! При выключении “+ АКБ” кнопкой, расположенной на щитке приборов, запрещается удерживать кнопку в нажатом положении более 2 секунд. В аварийной ситуации батарея может быть также отключена аварийным выключателем. Аварийный выключатель может иметь три положения клавиши:

Аварийный выключатель может иметь три положения клавиши:

В аварийной ситуации батарея может быть также отключена аварийным выключателем. Аварийный выключатель может иметь три положения клавиши:

— I— выключен, при этом кнопка не нажата и зафиксирована стопорным флажком (режим движения);

— II– режим отключения «+АКБ» и выключения аварийной сигнализации, для этого следует повернуть флажок фиксатора и нажать кнопку до фиксированного положения;

— III— выключение АКБ, производится дожатием клавиши выключателя до крайнего (не фиксированного положения). После прекращения нажатия клавиша возвращается в положение II.

При включении и выключении «+ АКБ» кнопкой на щитке приборов (а также при включении аварийного выключателя) следует обращать внимание на возникновение двух характерных щелчков от срабатывания электромагнита дистанционного выключателя. В случае возникновения только одного щелчка нужно проверить состояние кнопки выключателя на щитке приборов (принудительно выдвинуть её из корпуса выключателя), после произойдет второй щелчок от срабатывания дистанционного выключателя, что соответствует нормальной работе выключателя “+АКБ”. В случае возникновения только одного щелчка нужно проверить состояние кнопки выключателя на щитке приборов (принудительно выдвинуть её из корпуса выключателя), после произойдет второй щелчок от срабатывания дистанционного выключателя, что соответствует нормальной работе выключателя “+АКБ”

В случае возникновения только одного щелчка нужно проверить состояние кнопки выключателя на щитке приборов (принудительно выдвинуть её из корпуса выключателя), после произойдет второй щелчок от срабатывания дистанционного выключателя, что соответствует нормальной работе выключателя “+АКБ”.

Внимание! Запрещается отключение выключателя аккумуляторных батарей при работающем двигателе и включенных потребителях

Предохранители

Все цепи потребители тока автобуса защищены плавкими предохранителями.

На автобусе применено три блока предохранителей: один блок “силовых” предохранителей БПР-5-4. расположенный в ящике АКБ с правой стороны и два блока предохранителей ПР112, расположенных около рулевой колонки.

В случае отсутствия плавких вставок фабричного изготовления допускается временно до их замены использовать медную проволоку Ø 0,23 мм для вставки 8А, и Ø 0,34 мм для вставки 16А.

Элементы системы зажигания 3307

Аккумуляторная батарея

В качестве аккумуляторной батареи производителем предусмотрена 6СТ-75, модификации которой имеются у многих отечественных производителей. Данный аккумулятор имеет разность потенциалов между полюсами 12 Вольт, что и определяет напряжение работы бортовой сети.

Шесть последовательно соединенных элементов (банок) по 2 вольта дают суммарное напряжение 12 вольт. Номинальная емкость аккумулятора 75 ампер-часов. Пусковой ток может быть от 640 до 750 Ампер в зависимости от модели.

Стоимость нового аккумулятора зависит от производителя и составляет 3-5 тысяч рублей, б/у можно приобрести гораздо дешевле.

Стартер

Кроме АКБ, в состав системы зажигания входят и другие агрегаты. Непосредственно в появлении первой искры участвуют стартер 230-А1, использующийся в очень большом количестве техники на базе автомобилей ГАЗ.

Так выглядит стартер для автомобиля ГАЗ 3307

Замок зажигания

Замок зажигания ГАЗ 3307 предназначен для включения и выключения цепи зажигания, а также других энергетических потребителей. Он имеет четыре положения, пять контактов. Рассчитан на номинальный ток 15 (7,5) ампер и напряжение 12 (24) вольт. Этот замок также применяется на автомобилях КАМАЗ и автобусах ПАЗ.

Катушка зажигания

Для генерации высоковольтного импульса используется катушка зажигания Б114-Б (либо на более новых моделях может использоваться Б116), после чего импульс от катушки распределяется через коммутатор зажиганий ТК102А (либо могут использоваться универсальные 13.3734 или его модификация 13.3734-01).

Катушка зажигания 3307 цилиндрического типа, в более старых системах зажигания применялась модель Б114-Б.

Пример катушки зажигания для газ 3307

Трамблер

Прерыватель-распределитель для бесконтактной системы ГАЗ 3307 работает с 8-цилиндровым двигателем, чередование искры происходит равномерно через каждые 45 градусов. Трамблер состоит из корпуса, валика (ротора) с центробежным регулятором и магнитом, статора, вакуумного регулятора, бегунка и крышки. Вал приводится в движение от распределительного вала через привод прерывателя-распределителя. Распределение по цилиндрам идет в порядке 1-5-4-2-6-3-7-8.

Коммутатор

Коммутатор призван обеспечивать мощный импульс вне зависимости от оборотов коленчатого вала двигателя, облегчая тем самым воспламенение топливной смеси. На ГАЗ 3307 различается два вида коммутаторов. Модель 13.3734-01 применяется на системах с вариатором, более поздних схемах зажигания без вариатора устанавливается коммутатор 131.3734-11. Коммутаторы не взаимозаменяемы между собой.

ПАЗ 3205, 32053, 32054, 4234 – предохранители, реле и электросхема
