Cопротивление изоляции кабеля: частые ошибки при замерах и способы их избежать

Изоляция отделяет токопроводящие части и препятствует прохождению тока по непредусмотренному пути. Но кабель может выглядеть целым даже при скрытых дефектах: внешний осмотр не раскрывает все проблемы. Сопротивление помогает оценить, насколько сохранён этот барьер. Если изоляция увлажнена или загрязнена, кабель нуждается в более внимательном обследовании, а сопротивление может оказаться ниже ожидаемого.

Измерение сопротивления изоляции кабеля полезно только при корректной подготовке. На итог влияют температура, подключённые потребители и выбранный режим тестера. Изоляция при этом может быть исправной, а сопротивление — заниженным из-за посторонних соединений. Прежде чем признать кабель непригодным, нужно отделить признаки дефекта от ошибок самой процедуры.

В этой статье разберём типичные промахи: подключение к действующей проводке, неверную подготовку участка и поспешную оценку цифр на экране. Начнём с наиболее опасной ситуации — попытки тестировать проводку без предварительного обесточивания.

Измерение сопротивления изоляции на кабеле, находящемся под напряжением

Кабель под напряжением нельзя тестировать мегаомметром. Обесточивание — обязательное условие такой процедуры. Изоляция оценивается с помощью тестера, который сам создаёт испытательный потенциал. Внешнее питание делает подключение опасным, а полученное сопротивление нельзя принимать за достоверный результат.

Почему внешнее питание опасно

Изоляция подвергается воздействию постоянного испытательного потенциала. Если кабель остаётся подключённым к действующему источнику, предусмотренный режим нарушается. Попытка определить сопротивление в таком состоянии создаёт угрозу поражения человека и повреждения тестера. Подключённая электроника также может пострадать от тестового воздействия.

Некоторые модели обнаруживают внешний потенциал и блокируют запуск. Однако эта функция не подтверждает, что кабель подготовлен: она лишь добавляет защитный барьер. Изоляция должна оцениваться на заранее отключённом участке. Определять сопротивление, рассчитывая только на автоматическую блокировку, недопустимо.

Что сделать до присоединения щупов

Кабель отсоединяют от всех возможных источников, включая резервные, и исключают случайное включение. Затем подходящим указателем подтверждают, что питание отсутствует; исправность указателя проверяют до и по завершении этой операции. Чтобы изоляция оценивалась без постороннего влияния, чувствительные электронные компоненты отсоединяют по предусмотренной схеме. Только после подготовки допустимо определять сопротивление выбранного участка. Эти операции поручают квалифицированному персоналу.

Почему опасность сохраняется по завершении измерения

Кабель способен накопить заряд от тестера. Изоляция между проводниками образует диэлектрический слой, поэтому отключённый участок нельзя сразу считать безопасным. Когда сопротивление уже определено, выполняют предусмотренный инструкцией разряд и подтверждают отсутствие опасного потенциала. Щупы снимают в порядке, указанном изготовителем: завершение отсчёта само по себе не разрешает касаться проводников.

Неправильный выбор испытательного напряжения мегаомметра

Испытательное напряжение нельзя выбирать по принципу «чем больше, тем лучше». Кабель тестируют в режиме, предусмотренном для конкретного изделия и процедуры. Изоляция должна выдерживать установленное воздействие, но произвольно повышать его нельзя. Сопротивление, полученное при неверной настройке, не даёт основания признать участок исправным или забраковать его. Основной ориентир — рекомендации изготовителя и применимая методика, а не максимальная ступень тестера.

Чем опасен завышенный режим

Если кабель соединён с электронными компонентами, тестовый потенциал способен повредить их. Особенно уязвимы блоки питания, контроллеры и преобразователи: их отсоединяют до измерения согласно предусмотренной процедуре. Изоляция самого проводника и допустимый режим подключённой электроники — разные вещи. Даже высокое сопротивление не подтверждает, что выбранное воздействие безопасно для всех соединённых элементов.

Изоляция не должна подвергаться произвольной нагрузке ради «более убедительного» результата. Кабель оценивают по установленной программе, а сопротивление сопоставляют с критериями именно этой программы. Проверку мегаомметром нельзя самовольно превращать в испытание повышенным потенциалом: режим задают документы, а не желание усилить измерения.

Почему заниженная ступень тоже не подходит

Слишком щадящая настройка не заменяет предусмотренное испытание. Если кабель требуется оценить при определённом потенциале, меньшая ступень не подтверждает выполнение этого условия. Изоляция может показать высокое сопротивление, но такой результат относится к фактически выбранному режиму. Переносить его на другую процедуру и делать вывод о соответствии нельзя.

Как подобрать настройку без догадок

До запуска выясняют, какой кабель подключён к тестеру, и находят предписанный режим. Изоляция оценивается с учётом назначения изделия и состава проверяемого участка. Сопротивление затем сравнивают с допустимыми величинами из той же методики. Приоритет имеют рекомендации изготовителя; если нужных сведений нет, применимую процедуру определяет квалифицированный специалист, а не оператор наугад.

• Уточните маркировку и номинальный класс изделия.
• Найдите предписанный тестовый потенциал в документации изготовителя и применимой методике.
• Установите, какие компоненты требуется отсоединить.
• Убедитесь, что тестер поддерживает нужную ступень.
• Зафиксируйте выбранный режим вместе с итогом теста.

Если кабель оценивают повторно, настройки обязательно фиксируют: без них сравнение теряет определённость. Изоляция должна оцениваться по сопоставимой процедуре, а сопротивление — рассматриваться вместе с условиями получения результата. Универсальную ступень для всех изделий назначать нельзя.

Игнорирование поправок на температуру и влажность воздуха

Один и тот же кабель при разной температуре может показать неодинаковое сопротивление, хотя изоляция не получила новых повреждений. При нагреве измеренная величина, как правило, уменьшается, при охлаждении — увеличивается. Если сравнивать цифры без учёта этого эффекта, можно ошибочно принять сезонную разницу за ухудшение состояния проводки.

Почему недостаточно записать температуру воздуха

Изоляция реагирует на собственную температуру, которая не всегда совпадает с температурой воздуха. Кабель, недавно отключённый от нагрузки, может оставаться тёплым даже в прохладном помещении. Поэтому сопротивление сопоставляют с предыдущими замерами только при известных температурных условиях, а не по одной записи комнатного термометра.

Для сопоставления применяют поправку, предусмотренную изготовителем или принятой методикой. Изоляция разных составов неодинаково реагирует на нагрев, поэтому универсальный множитель подходит не для любого изделия. Если кабель оценивают по таблице пересчёта, сначала подтверждают её применимость. Сопротивление приводят к указанной в методике базовой температуре, сохраняя исходную цифру в записи.

Как сырость и конденсат искажают итог

Влажная изоляция на открытых окончаниях может создавать дополнительный путь утечки по поверхности. В результате сопротивление уменьшается, хотя причина не обязательно находится внутри проводника. Особенно внимательно обследуют кабель, перенесённый из холодного помещения в тёплое: на холодной поверхности возможна конденсация водяного пара. Загрязнения, удерживающие влагу, усиливают этот эффект.

Температурный пересчёт не устраняет влияние сырости. Изоляция может впитывать воду по-разному, поэтому назначать произвольную «поправку на влажность» нельзя. Если кабель имеет мокрые или загрязнённые окончания, их очищают и просушивают допустимым способом, затем повторяют по предусмотренной процедуре. Сопротивление до и затем сравнивают с учётом изменившихся условий, не скрывая первоначальную цифру.

Что фиксировать для достоверного сравнения

• Температуру проверяемого участка и воздуха вокруг него.
• Относительную влажность и признаки конденсата.
• Был ли участок недавно нагрет нагрузкой.
• Состояние открытых окончаний: сухие, мокрые или загрязнённые.
• Тестовую ступень, длительность отсчёта и основание для пересчёта.

Практический ориентир прост: кабель оценивают в сопоставимых условиях, а не только по итоговой цифре. Изоляция должна быть обследована с учётом нагрева и поверхностной влаги. Сопротивление записывают вместе с обстоятельствами; если применена температурная поправка, отдельно сохраняют исходную и пересчитанную величины. Это помогает отличить изменение условий от признаков развивающегося дефекта.

Отсутствие разряда остаточной емкости кабеля после испытаний

Завершение измерений не означает, что кабель безопасен для прикосновения. Изоляция между проводниками образует диэлектрический слой, а сама конструкция обладает электрической ёмкостью и накапливает заряд. Даже высокое сопротивление не подтверждает исчезновение опасного потенциала. Поэтому обязательный этап завершения процедуры — разряд, а не немедленное снятие щупов. Строго говоря, снимают накопленный заряд: ёмкость как свойство конструкции при этом сохраняется.

Откуда появляется остаточный заряд

Во время измерений кабель заряжается от источника постоянного потенциала. Изоляция участвует не только в накоплении ёмкостного заряда, но и в более медленных процессах поляризации. Когда источник отключён, часть энергии может сохраняться. Сопротивление на экране характеризует результат, но не заменяет подтверждение безопасного состояния проводников.

Изоляция способна постепенно высвобождать накопленный заряд. Поэтому уже разряженный кабель при преждевременном отсоединении разрядной цепи может снова приобрести опасный потенциал. Это называют возвратным напряжением. Явление не следует путать с повторным включением питания: его источник — накопленная энергия, а не действующая сеть.

Почему автоматической функции недостаточно

Автоматический разряд работает только пока кабель остаётся соединённым с тестером. Если снять щупы слишком рано, предусмотренный путь отвода заряда разрывается. Изоляция при этом может продолжать высвобождать энергию. Низкая цифра на индикаторе в отдельный момент не гарантирует, что потенциал не восстановится позднее.

У встроенной разрядной цепи есть предел допустимой ёмкости. Его уточняют по руководству конкретной модели. Изоляция протяжённого участка и конструкция проводников могут обусловливать значительный запас заряда, поэтому возможности тестера нельзя считать неограниченными. При необходимости применяют рассчитанное для этой задачи внешнее разрядное приспособление; самодельное замыкание проводников отвёрткой недопустимо.

Как безопасно завершить процедуру

• Остановить тест и оставить щупы присоединёнными на период, предусмотренный руководством изготовителя.
• Дождаться завершения штатного отвода заряда, наблюдая за остаточным потенциалом.
• Выполнить дополнительные разрядные операции, если они предусмотрены инструкцией и принятой процедурой.
• Подтвердить отсутствие опасного потенциала подходящим средством контроля.
• Сохранить предусмотренное заземление или закорачивание на установленный период, чтобы исключить опасное восстановление потенциала.
• Снять соединения только в разрешённой последовательности.

Универсального ожидания в несколько секунд нет: длительность определяют по инструкции тестера и процедуре для конкретного участка. Изоляция должна быть освобождена от остаточного заряда и перед следующим измерением, иначе сопротивление может оказаться искажённым. Эти операции выполняет квалифицированный персонал с подходящими приспособлениями.

Влияние загрязнений и влаги на поверхности концевых заделок

Пыль, солевые отложения и водяная плёнка на окончаниях создают дополнительный проводящий путь. Изоляция внутри конструкции при этом может оставаться исправной, но измеренное сопротивление оказывается заниженным. Поэтому кабель нельзя браковать только по первой цифре: сначала выясняют, не проходит ли часть тестового тока по загрязнённой заделке.

Почему грязная заделка искажает результат

Изоляция разделяет проводящие части, однако влажные отложения позволяют току обходить этот барьер по наружному слою. Тестер учитывает одновременно внутреннюю и поверхностную утечки, поэтому итоговое сопротивление становится меньше. Чем сильнее загрязнена и увлажнена заделка, тем заметнее может быть искажение. Это не просто помеха замеру: проводящий слой способен создавать опасный путь и при штатном питании.

Как подготовить окончания перед испытанием

Перед очисткой кабель обесточивают, исключают случайное включение и снимают остаточный заряд. Изоляция и детали заделки требуют бережного обращения: нельзя применять случайные растворители или нагревать их способом, не разрешённым изготовителем. Цель подготовки — удалить проводящие отложения, не повредив полимерные детали и герметизирующие соединения.

• Обследуйте доступные окончания с обеих сторон участка.
• Отметьте пыль, следы воды, солевой налёт и маслянистые отложения.
• Очистите заделки способом, разрешённым для их конструкции.
• Дайте очищенным деталям просохнуть; убедитесь, что конденсат не образуется снова.
• Осмотрите щупы и тестовые провода: загрязнение на них тоже способно исказить итог.

Если изоляция имеет трещины, следы обугливания или нарушенную герметизацию, одной очистки недостаточно. Такие признаки фиксируют отдельно и передают специалисту для решения о восстановлении либо замене заделки. Рост показателя после просушки не отменяет обнаруженные дефекты.

Когда помогает клемма Guard

В некоторых тестерах предусмотрена клемма Guard — экранирование измерительной цепи от поверхностной утечки. При корректном присоединении она отводит соответствующий ток в обход измерительного канала. Так изоляция внутри конструкции оценивается с меньшим влиянием загрязнённой заделки, а сопротивление может заметно увеличиться. Схему берут из руководства конкретной модели: Guard нельзя считать обычной клеммой заземления.

Сопоставление испытаний с Guard и без него помогает обнаружить поверхностную составляющую. Но высокая цифра с экранированием не означает, что грязную заделку допустимо оставить в таком виде. Изоляция должна оцениваться по принятой процедуре, а загрязнение — устраняться независимо от диагностического приёма. Клемма исключает часть тока из отсчёта, но не очищает детали и не восстанавливает их.

Как оценить итог очистки

Повторный тест выполняют при сопоставимых настройках и температуре. Если сопротивление заметно выросло, это указывает на существенный вклад поверхностной утечки. Однако кабель признают пригодным не по самому факту роста: изоляция должна удовлетворять установленным критериям, а заделки — не иметь недопустимых дефектов. В записи сохраняют исходную цифру, выполненную очистку и итог повторного измерения.

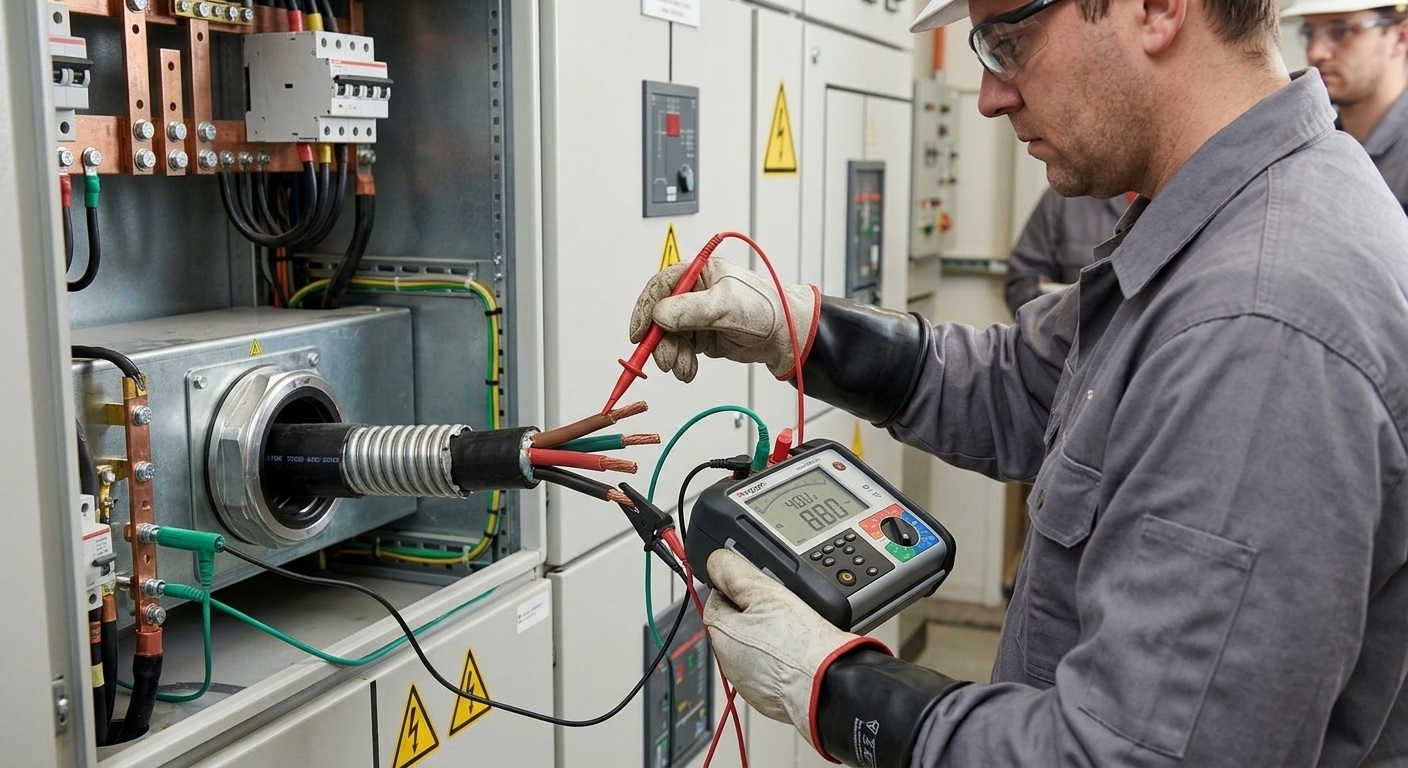

Нарушение схемы подключения прибора и отсутствие заземления экрана

Даже при верно выбранном режиме ошибочное присоединение щупов делает итог недостоверным. Тестер определяет сопротивление между подключёнными к нему проводящими частями, а не оценивает всю конструкцию сразу. Если кабель имеет металлический экран, его роль заранее устанавливают по схеме: иначе изоляция между проводником и экраном может оказаться вне проверяемого пути.

Сначала определяют, между какими частями идёт испытание

Схема зависит от цели: отдельно оценивается изоляция между проводниками либо между проводником и металлическим экраном. Для второго варианта экран включают в предусмотренную измерительную цепь. Если щуп присоединён не к тому элементу или контакт отсутствует, сопротивление может выглядеть высоким из-за разрыва цепи, а не благодаря исправному диэлектрику.

Изоляция должна находиться именно между выбранными точками присоединения. Неиспользуемые проводники, экран и броню соединяют или разъединяют только так, как предписано для конкретного измерения. Универсальной схемы для всех конструкций нет: случайное объединение частей способно изменить проверяемый путь и исказить сопротивление.

Металлический экран и клемма Guard — не одно и то же

Металлический экран — часть конструкции изделия. Клемма Guard — отдельный вывод тестера, предназначенный для исключения определённых поверхностных утечек из отсчёта. Она не заменяет заземление. Если ошибочно соединить Guard с тем же элементом, что и возвратный измерительный вывод, часть нужного тока пойдёт в обход измерительного канала. Изоляция тогда не будет оценена предусмотренным способом, а сопротивление окажется искажённым.

Назначение выводов и ограничения их соединения уточняют по руководству модели. В частности, инструкции разных тестеров могут задавать особые условия для Guard и отдельного функционального заземляющего вывода. Переносить схему одного аппарата на другой без сверки нельзя.

Как избежать ошибки перед запуском

• Обесточить участок, исключить случайное включение и подтвердить отсутствие опасного потенциала.
• Найти схему для конкретной конструкции и цели испытания.
• Сверить маркировку выводов тестера с руководством изготовителя.
• Убедиться, что щупы присоединены к указанным проводящим частям, а соединения надёжны.
• Уточнить порядок обращения с экраном, бронёй и неиспользуемыми проводниками.
• Не изменять соединения во время теста; по его завершении выполнить предусмотренный отвод остаточного заряда.

Если получена неожиданно высокая цифра, сначала исключают обрыв тестового пути и неверное присоединение Guard. Кабель нельзя признавать исправным только по этому признаку: изоляция должна быть оценена в требуемой схеме, а сопротивление — сопоставлено с критериями принятой процедуры. Все изменения соединений выполняют только при безопасном состоянии участка.

Достоверное измерение начинается с подготовки, а не с нажатия кнопки. Главная задача — оценить реальное состояние изоляции и не принять ошибку процедуры за дефект. Испытание приносит пользу только тогда, когда выбранный режим соответствует конструкции кабеля, отключены посторонние цепи, учтены внешние факторы и обеспечена безопасность персонала. Высокая цифра на дисплее сама по себе не доказывает исправность: обрыв измерительного пути тоже способен создать обманчиво хорошую картину.

Что нужно проверить перед завершением процедуры

Каждое измерение необходимо связывать с конкретной схемой, температурой и состоянием окончаний. Ответственный специалист устанавливает характер возможной неисправности, проверяет наличие влаги и механических повреждений, оценивает старение изоляционного материала. Испытание не должно превращаться в стресс для исправной конструкции: увеличение потенциала сверх предписанного способно привести к повреждению подключённых устройств.

• До проведения работ подтвердить отключение всех источников, включая резервный генератор, и исключить возможность случайной подачи питания.
• Проверить токоведущие части подходящим указателем: положение выключателей не заменяет подтверждение отсутствия опасного потенциала.
• Уточнить соединения жил, экрана, брони и заземляющего контура; при оценке между проводником и землей следовать установленной схеме.
• Осмотреть окончания кабельных линий: загрязнение и сырость создают поверхностную утечку и искажают показания.
• После отключения тестового источника обеспечить отвод заряда и убедиться в безопасном состоянии участка.

Изолирующих средств недостаточно без правильной организации процесса. Перчатки, необходимый инструмент и группа по электробезопасности подбираются под задачу. Использовать случайные приспособления для ручного замыкания проводников нельзя. Специальная разрядная оснастка применяется по инструкции; клемма Guard не является заменой защитного заземления.

Какие сведения делают вывод обоснованным

Повторное измерение полезно, если условия сопоставимы и изменения задокументированы. Испытание после очистки позволяет уточнить вклад поверхностной утечки, но не отменяет обнаруженные трещины или обугливание. Для анализа нужны исходное значение, выбранный режим, температура, влажность окружающей среды и описание выполненной подготовки. Снижение результата оценивают в зависимости от этих обстоятельств, а не автоматически приписывают внутреннему дефекту.

Коэффициент абсорбции — отдельный диагностический показатель, представляющий отношение отсчётов в заданные моменты. Его применимость и интервалы определения устанавливает методика. Нельзя произвольно выбирать минуту или несколько минут, а затем сравнивать полученную величину с чужой таблицей. Аналогично температурный расчет требует подходящих исходных параметров: универсальная поправка не учитывает свойства любых диэлектриков.

Как организовать дальнейший контроль

Плановое измерение включают в техническое обслуживание электроустановок. Испытание при вводе, после восстановления или при подозрении на дефект назначают с учётом документации производителя. Периодичность нельзя определять только по календарю: конец года не является универсальным основанием для проверки. Регулярное обследование организуют по графику, учитывая условия эксплуатации, требования применимых документов и последствия отказа.

Для объекта составляют проект обследования. В него могут входить два самостоятельных направления: оценка состояния изоляции и функциональная диагностика электрооборудования. Проверка УЗО, молниезащиты, цепей защиты и поиск причин короткого замыкания не заменяют друг друга. Электропроводки дома и распределительных узлов промышленных зданий требуют разного объёма подготовки, особенно при агрессивных воздействиях и особо ответственных потребителях.

Нормативные основания уточняют по действующим официальным документам: ПУЭ, ПТЭЭП, соответствующим ГОСТ и отраслевым регламентам. Нормы и стандарты выбирают по назначению системы, а не по совпадению одной цифры. Для низковольтных установок класса 0.4 кВ обозначение 380В само по себе не определяет тестовый режим. Маркировка ВВГнг 3х2 также не заменяет сведения изготовителя и требования конкретной процедуры.

Высоковольтные процедуры, оценка прочности, обследование обмоток трансформаторов, проверка электроинструмента и исследование масла представляют разные задачи. Современные цифровые тестеры и дополнительные приспособления используются в пределах заявленных возможностей. Для стационарных комплексов и выездных задач может потребоваться передвижная оснащённая бригада; электротехническая компетентность важнее удобства одного мегомметра.

Что уточнить при обращении к подрядчику

Итоговое измерение должно завершаться понятным документом. Испытание считается частью обследования, а не самостоятельной гарантией отсутствия любых дефектов. Отчет должен показывать границы выполненной оценки, выявленные отклонения и основания рекомендаций. В приложении уместны схема, контрольные точки и перечень проверенных элементов. Если предлагается ремонт, важно объяснить его причину и необходимый срок, а также указать, какая соединительная деталь или участок требуют вмешательства.

При выборе компании полезно заранее обсудить объём работы, критерии качества, услуги и цены. Заказ согласуют до выезда: уточняют адрес, доступ к месту установки, перечень оборудования и вопросы безопасности. Например, обозначение «фаза» без номера цепи и точки присоединения недостаточно для однозначной записи. Минимально достаточное описание должно позволять восстановить схему без догадок.

Если результаты вызывают сомнения, лучше не повторять испытание наугад, а обсудить схему и условия замера со специалистами электролаборатории — https://etl-moskva.ru/. Для предметного разбора подготовьте маркировку кабеля, выбранное испытательное напряжение и полученные показания: так будет проще понять, что требует внимания — сам участок или порядок проверки.

Контроль помогает выявить дефекты и уменьшить риски возникновения пожаров, но не сводит их к нулю. Способность изоляции выполнять свою функцию оценивается вместе с состоянием соединений и условиями службы. Часто надёжность снижается из-за сочетания причин, поэтому действия персонала должны быть последовательными: подготовка, корректное испытание, безопасное завершение и обоснованное решение. Именно такой подход поддерживает уровень достоверности, а не количество полученных цифр.

Автор:

Гaличeв Илья Виктoрoвич
