Промышленная автоматизация простыми словами: как это работает на реальном производстве
Содержание
- 1 Зачем нужна автоматизация: стабильность вместо рутины
- 2 Что такое промышленная автоматизация
- 3 Основные компоненты системы
- 4 Как это работает на практике: 3 типовых кейса
- 5 Какие задачи можно автоматизировать даже на небольшом производстве
- 6 С чего начать: пошаговый план
- 7 Типовые задачи и минимальный набор оборудования
- 8 Что важно помнить
Промышленная автоматизация — это внедрение систем управления, датчиков и программируемых устройств, которые берут на себя рутинные и точные операции на производстве, снижая влияние человеческого фактора и повышая стабильность процессов. На практике это означает, что такие задачи, как поддержание температуры, уровня, давления или управление насосами и приводами, выполняются автоматически по заданным алгоритмам, а оператор лишь контролирует и при необходимости корректирует параметры через удобный интерфейс. Подобные решения и оборудование для автоматизации небольших и средних производств можно посмотреть у Алхатель.
На одном из хлебозаводов оператор каждую смену вручную записывал температуру в печи раз в 20 минут. За год — 1 752 замера. Из них 127 раз — с опозданием. И только автоматика показала, что в эти моменты корка хлеба была на 0,8 мм тоньше нормы. Автоматизация — это не про роботов, а про устранение человеческого фактора там, где нужна стабильность, повторяемость и фиксация всех параметров процесса.
Зачем нужна автоматизация: стабильность вместо рутины
Ручное управление делает технологический процесс заложником внимательности, усталости и опыта конкретного человека. Автоматическая система работает по четкой, неизменной логике 24/7. Ее цель — исключить брак из-за пропущенного сигнала, предотвратить аварию (вроде «сухого хода» насоса), зафиксировать все данные для анализа и экономии ресурсов.
Что такое промышленная автоматизация
Простыми словами, это комплекс, который непрерывно измеряет параметры (температуру, давление, уровень), анализирует их по заданным алгоритмам и управляет механизмами без участия оператора в реальном времени. Аналогия с бытовым термостатом, который включает котел, справедлива, но требования к промышленным системам иные: высокая надежность, точность, защита от пыли, влаги и электромагнитных помех.
Основные компоненты системы
Любая система автоматизации состоит из ключевых элементов:
- Программируемый логический контроллер (ПЛК). Это «мозг» системы. Он получает сигналы от датчиков, выполняет загруженную в него программу (логику) и выдает команды на исполнительные устройства. Именно ПЛК решает: включать насос сейчас или подождать, пока уровень упадет еще на 5 см.
- Модули ввода/вывода. Расширяют возможности контроллера. Если на объекте много датчиков и двигателей, встроенных портов ПЛК не хватит — потребуются дополнительные модули для аналоговых и дискретных сигналов.
- Датчики. «Органы чувств» системы. Преобразуют физические величины в понятные контроллеру электрические сигналы: ток 4–20 мА, напряжение 0–10 В или просто «сухой контакт» (есть/нет сигнала). Без них система слепа.

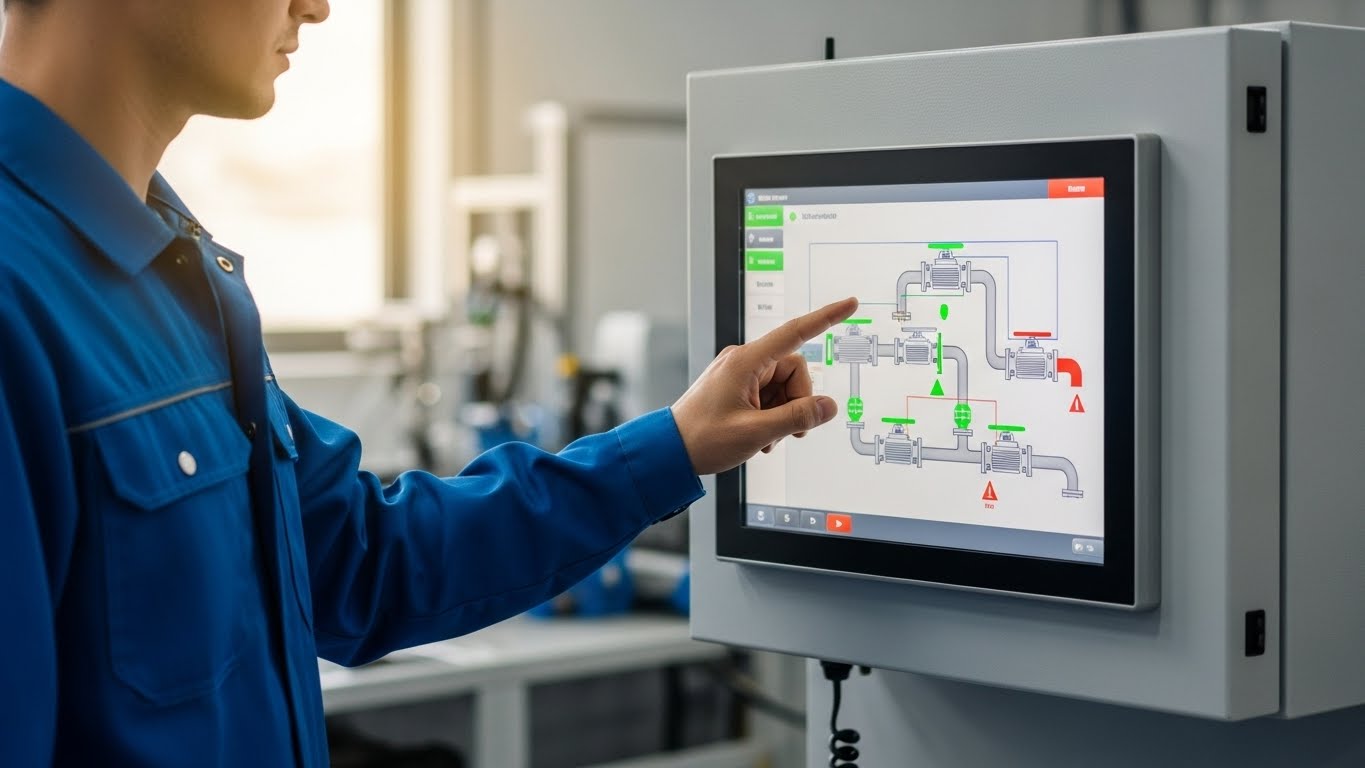

- Панель оператора (HMI). Сенсорный экран для взаимодействия. Не для красоты, а для отображения мнемосхемы процесса, ввода уставок (например, требуемой температуры), ручного управления в нештатной ситуации и сигнализации об авариях.
- Исполнительные устройства. Получив команду от ПЛК, они выполняют физическое действие. К ним относятся пускатели (включают/выключают двигатели), частотные преобразователи (плавно меняют скорость насосов и вентиляторов), реле и регулирующие клапаны.
Как это работает на практике: 3 типовых кейса
Кейс 1: Насосная станция водоснабжения
Проблема: насос включали и выключали вручную по уровню в баке. Пропустили момент — перелив или «сухой ход», ведущий к выходу насоса из строя. Решение: установлен датчик уровня, передающий сигнал на ПЛК. Контроллер по программе управляет магнитным пускателем насоса. Результат: насос автоматически включается при уровне ниже 20% и выключается при достижении 80%. Реализована защита от сухого хода, а контроллер фиксирует время работы для техобслуживания.
Кейс 2: Пастеризатор в молочном цеху
Проблема: ручное регулирование температуры приводило к ее «плаванию»: перегрев давал привкус, недогрев — брак по микробиологии. Решение: датчик температуры в потоке передает сигнал на ПЛК, где работает встроенный ПИД-регулятор. Контроллер вычисляет управляющее воздействие и через тиристорный блок плавно регулирует мощность ТЭНов. Результат: температура стабильно поддерживается в диапазоне ±0,5°C от заданной. Весь график пастеризации записывается в память, при выходе за допустимые пределы следует аварийная остановка.
Кейс 3: Приточно-вытяжная установка в цеху
Проблема: вентиляцию включали по расписанию, что не учитывало реальные условия: зимой — риск промерзания, летом — духота. Решение: датчики температуры и влажности в цеху подключены к ПЛК. Контроллер управляет частотным преобразователем вентилятора и исполнительным механизмом на клапане калорифера. Результат: система автоматически поддерживает заданные параметры микроклимата (например, +18°C и влажность не выше 60%), экономя электроэнергию за счет плавного регулирования скорости вентилятора.
Какие задачи можно автоматизировать даже на небольшом производстве
На малом и среднем предприятии с помощью типовых компонентов решается большинство рутинных задач:
- Поддержание заданного уровня в резервуаре с водой, сыпучим продуктом, топливом.
- Управление каскадом насосов (основной/резервный) или вентиляторов.
- Точный контроль и поддержание температуры в печи, сушильной камере, термостате.
- Учет расхода воды, пара, газа, электроэнергии с помощью импульсных датчиков.
- Реализация блокировок и защит: запрет пуска насоса при закрытой задвижке, остановка конвейера при срабатывании аварийного троса, сброс давления при превышении нормы.
С чего начать: пошаговый план
Внедрение автоматизации начинается с анализа, а не с покупки оборудования.
- Составить список параметров для контроля (что измерять: уровень, температура) и объектов для управления (чем управлять: насос, клапан, нагреватель).
- Посчитать количество сигналов: сколько датчиков (входы) и сколько исполнительных механизмов (выходы). Это определит модель базового ПЛК и необходимость в модулях расширения.
- Прописать логику работы: основные и аварийные алгоритмы, необходимость ручного режима, требуемые сообщения на панели оператора.
- Подобрать компоненты, учитывая условия эксплуатации: наличие пыли, влаги, агрессивных паров, перепадов температур или электромагнитных помех. Это влияет на выбор исполнения корпусов датчиков и контроллеров.
Типовые задачи и минимальный набор оборудования
В таблице приведены обобщенные данные по распространенным задачам.
| Задача | Основные датчики | Тип контроллера | Нужны ли модули расширения | Требуется ли HMI |
|---|---|---|---|---|
| Контроль уровня в баке | Уровня (поплавковый, емкостной) | Компактный ПЛК с дискретными входами | Обычно нет | Желательно для отображения уровня и уставок |
| Температурный режим в камере | Температуры (термосопротивление) | ПЛК с аналоговым входом и ПИД-функцией | Возможны для дополнительных датчиков | Да, для задания температуры и визуализации графика |
| Управление насосным агрегатом | Давления, уровня, «сухого хода» | ПЛК с дискретными в/в | Возможны для подключения защиты | Да, для переключения режимов и аварийной сигнализации |
| Учёт расхода воды | Расхода (импульсный выход) | Компактный ПЛК со счетчиком импульсов | Редко | Опционально, для индикации текущего и суммарного расхода |
Что важно помнить
Автоматизация — это не про полное исключение человека, а про освобождение его от рутины для решения более сложных задач. Надежность системы зависит не от цены, а от грамотного подбора оборудования под конкретные условия: датчик уровня для чистой воды не подойдет для бульона или вязкой краски без специальных мер. Даже простая система из компактного ПЛК, двух датчиков и панели оператора способна решить до 80% типовых задач на малом производстве, значительно повысив стабильность и управляемость технологического процесса.
