Инструмент для опрессовки наконечников

Кроссировочный инструмент

Простое орудие, используемое при заделке витой пары. Он необходим для подключения кабеля в кроссы, плинты, панели и розетки. Сетевые розетки очищают помещения от кабелей в стеновые и потолочные панели. Его использование актуально при прокладке сети.

Простой инструмент представляет собой рукоятку с лезвием характерной формы. Премиальные модели получили крючок для извлечения проводов из мест и отвертку, облегчающую снятие плинтов. Иногда встречаются со сменным лезвием. Домашнему мастеру подойдет простая модель, для профессиональных целей задействуют «швейцарский нож».

Для тех, кому предстоит часто сталкиваться с подобной работой, предпочтительно обратить внимание на многофункциональные модели. Она должна включать:

• настраиваемые ножницы;
• сенсор положения жил;
• блокиратор лезвия;
• крючок для извлечения из гнезд;
• отвертка.

Дополнительный функционал в закрытом положении эргономично скрывается в рукоятке, на подобии швейцарского ножа.

Как работать кроссировочный инструмент?

Порядок действий имеет много общего с обжатием витой пары.

1. Снимают крышку с розетки для обеспечения доступа к месту подключения.
2. Удаляют внешнюю изоляцию на расстоянии 6 — 8 см.
3. Расплетают кабель.
4. Жилы размещают по цветовой схеме. Натяжения исключены. Края обрезают лезвием.
5. Рабочей частью вдавливают в гнездо для фиксации кабеля.
6. Закрывают крышку, устанавливают на место розетку, или плинт.

Кримперы для обжима витой пары — что это?

Кримперы для обжима витой пары — это инструменты, которые используются для обжима или прессования разъемов витой пары. Витая пара — это специальный кабель, который состоит из двух или более проводников, обмотанных вокруг друг друга в спиральную форму.

Кримперы обеспечивают надежное соединение между проводниками кабеля и разъемами, обеспечивая качественную передачу сигнала или данных. Они позволяют достичь прочного и надежного соединения, которое не разъединится случайно или под воздействием внешних факторов.

Применение кримперов для обжима витой пары широко распространено в сфере компьютерных сетей, телекоммуникаций и электроники. Они используются при монтаже и обслуживании сетевых кабелей, патч-кордов, телефонных линий и других видов кабельной продукции.

Внешний вид кримпера для обжима витой пары может существенно различаться в зависимости от модели и производителя. Однако в основном они состоят из рукоятки, прессующего механизма и разъемного модуля, который позволяет заменять различные матрицы с разными размерами и типами разъемов.

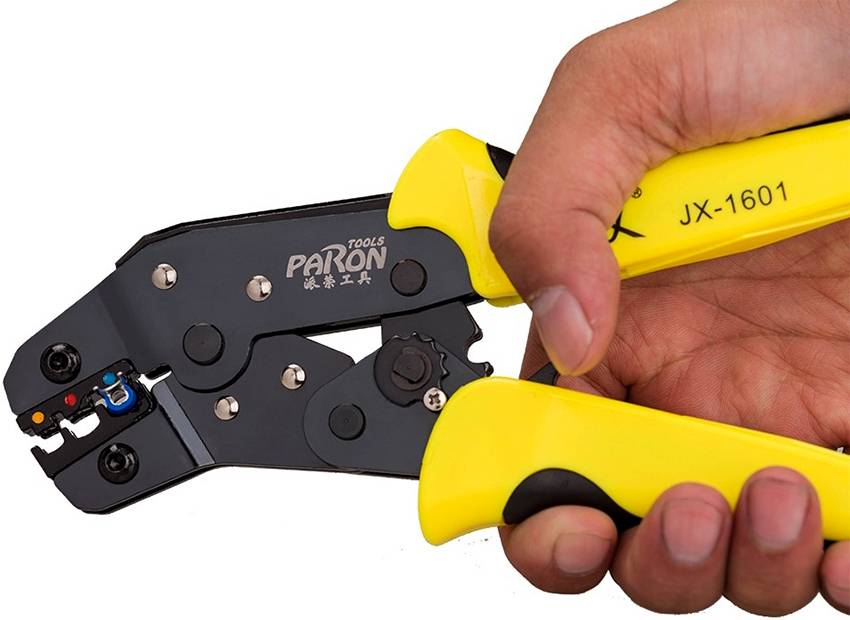

Кримпер для обжима наконечников проводов

Кримпер – это инструмент, предназначенный для обжима наконечников на провода. Он используется в электротехнических работах и позволяет создавать надежные и прочные соединения между проводами и контактными элементами.

Выбор кримпера зависит от ряда факторов, включая тип проводов, с которыми он будет работать, а также требования к качеству и прочности соединения. В профессиональных работах рекомендуется использовать кримперы с высокой точностью и качеством обжима.

Существует несколько типов кримперов, которые различаются по конструкции и принципу работы:

• Ручные кримперы – самый распространенный тип, представляющий собой ручной инструмент с рычагом для создания силы. Они компактные и удобные в использовании, но требуют физического усилия.
• Пневматические кримперы – используются совместно с компрессором и подают сжатый воздух для обжима наконечников. Они более производительны, но требуют наличия воздушной линии.
• Гидравлические кримперы – работают на основе гидравлического привода и позволяют создавать высокое давление для обжима. Они идеально подходят для работы с толстыми проводами и высокими нагрузками.

Важно помнить, что выбор кримпера также зависит от размера наконечников, которые вы планируете использовать. Некоторые кримперы могут подходить только для определенного диапазона размеров

При выборе кримпера также следует обратить внимание на его эргономику и удобство использования. Комфортная ручка и возможность регулировки силы обжима могут значительно упростить работу и повысить качество соединения

Также стоит обратить внимание на качество материалов и изготовление кримпера. Он должен быть надежным и долговечным, чтобы вы могли использовать его на протяжении длительного времени без потери функциональности

В общем, при выборе кримпера для обжима наконечников проводов рекомендуется ориентироваться на качество, надежность и соответствие требованиям вашей работы

Не стоит экономить на таком важном инструменте, который повлияет на безопасность и стабильность электрических соединений

Как обжать кабель отвёрткой?

Не всегда в доме имеется кримпер. Чтобы быстро обжать пары можно воспользоваться обычной отверткой и ножом. Порядок действия при установке:

1. Выберите отвертку с плоским наконечником толщиной 3-4мм. Так как изоляция отсутствует, можно воспользоваться обычным ножом. Во всех действиях нужно быть очень аккуратным, при работе с этими инструментами есть риск повредить целостность кабеля.

2. Процедура распрямления, разводки, сложения проводов остается неизменной. Обрежьте пары по ровной линии с помощью бокорезов.

3. Заведите пары в коннектор.

4. Обжим начинается с фиксации планки у хвостовой части коннектора. После фиксации не стоит задумываться о том, что кабель случайным образом вылетит и всю процедуру придется повторять снова.

5. Положите коннектор на жёсткую поверхность, а наконечник отвертки прижмите к фиксирующей планке. В результате этих действий нередко ломается нижняя пластиковая защёлка. Чтобы этого избежать, подберите поверхность с небольшим пазом или отверстием для защёлки. Например, доску для разделывания.

6. Из-за придания усилия, планка продвигается вниз. В результате, фиксатор упирается в кабель так, что провода не выпадут случайным образом.

7. Для обжима контактов расположите коннектор на твёрдом основании. Усилиями проталкивайте контакты вниз. В результате, металлические ножки пробьют изоляцию. Перед тем, как приложить усилия к контактам, убедитесь, что наконечник отвертки располагается на них, а не между ними. Нажатие должно быть сильным, и при соскальзывании коннектора вы можете повредить себе пальцы.

8. Продолжайте до тех пор, пока каждый контакт не проткнет изоляцию, обеспечив электрическое соединение с парой.

9. Для проверки потребуется лупа. Осмотрите переднюю часть коннектора. Нельзя, чтобы какой-либо контакт выпирал вверх — при выявлении дожмите его.
10. По аналогии обожмите другую часть кабеля.

Мнение эксперта Егор Разумный Умею собирать и разбирать компьютеры, ноутбуки, планшеты, телефоны. Иногда успешно. Мастерски владею навыками диагностики поломок с помощью Google и Yandex.

С первого раза может не получиться, поэтому рекомендую иметь в запасе несколько дополнительных коннекторов для тренировки. У меня в кладовке всегда лежит пакет на всякий случай.

Витая пара, категории кабеля

Количество Количество пар Диапазон частот Скорость передачи данных Применение

Как работать с обжимными клещами – важные нюансы

Сам процесс обжимания проводов интуитивно понятен – гильза или наконечник надевается на провод(а), к ней подводится матрица клещей, смыкаются ручки инструмента и контакт готов. На практике же чаще всего «первый блин», а то и несколько, получаются «комом», причем практически в прямом смысле – соединения могут быть далекими от идеала. Также бывали случаи, когда в с виду хорошо обжатом проводе со временем ухудшался контакт.

Если не выдерживается форма клемм

В первом случае виноваты настройки силы сдавливания частей матрицы, которые могут быть различные как для отдельных проводов, так и самих наконечников. Из-за этого профессионалы предпочитают иметь хотя бы два инструмента, чтобы не перенастраивать пружину для работы с другими проводами или гильзами.

Еще на качество работы влияет материал, из которых сделаны гильзы и их толщина. Обжимка для плотных клемм всегда выполняется гораздо проще и они впоследствии лучше держат форму, чем те, что сделаны из мягких материалов.

Правильное ориентирование наконечников с «П»-образным сечением – это хоть и лежащее на поверхности, но часто игнорируемое требование, а ведь перекос деталей в любом механизме далеко не всегда попадает в зону разрешенной погрешности.

Скручивание многопроволочных жил перед обжимкой

Для каждого опытного электрика, который начинал со скруток и пайки проводов, это движение скорее всего уже является рефлексом, но когда выполняется обжимка для многопроволочных наконечников, то от него надо избавляться. Справедливость этого утверждения можно проверить простым опытом – взять пару одножильных однопроволочных проводов, расположить их крест-накрест и сжать плоскогубцами.

В некоторых случаях деформируются обе проволочки, а иногда и только одна, но при этом она практически полностью будет перебита и станет болтаться на тоненьком перешейке. Разумеется, проводимость этой жилки значительно уменьшится. Если же проволочки не будут скручиваться, то при опрессовке наконечника они окажутся расположенными параллельно друг другу и при деформации они просто заполнят все пустоты, не передавливая друг друга.

Цветовая маркировка гильз и матриц

Различные размеры гильз некоторые производители помечают отдельными цветами и такие же метки наносят на матрицы клещей. Надо помнить, что единой системы для этого еще не разработано, поэтому если приобретать гильзы ориентируясь только на цвет, то можно получить не совсем подходящие расходники.

Преимущества и недостатки гидравлических кримперов

Гидравлический кримпер — это инструмент, используемый для обжима витой пары, который работает на основе силы гидравлического давления. Он широко используется в профессиональных сферах, таких как электромонтажные работы, обслуживание телекоммуникационных систем и промышленное оборудование. Вот некоторые преимущества и недостатки гидравлических кримперов:

Преимущества гидравлических кримперов:

Равномерное и надежное обжимание: гидравлические кримперы обеспечивают равномерное распределение давления на витую пару, что гарантирует надежное соединение

Это особенно важно при работе с высокими напряжениями или при использовании силовых кабелей.
Высокая мощность: гидравлические кримперы обладают высокой силой сжатия, что позволяет легко обжимать провода большого диаметра и работы с различными типами витой пары.
Удобство использования: гидравлические кримперы обычно оснащены ручками или педалями, которые обеспечивают удобство и комфорт при работе.
Долговечность: благодаря прочной конструкции и использованию высококачественных материалов, гидравлические кримперы обладают долгим сроком службы.

Недостатки гидравлических кримперов:

• Больший размер и вес: гидравлические кримперы часто являются более крупными и тяжелыми по сравнению с другими типами кримперов. Это может создать определенные трудности при переноске и маневрировании.
• Цена: гидравлические кримперы обычно стоят дороже, чем другие типы кримперов. Это связано с использованием сложной гидравлической системы и высококачественных материалов.
• Требуется специальное обслуживание: гидравлические кримперы требуют регулярного обслуживания и проверки гидравлических компонентов для поддержания их работоспособности и долговечности.

Гидравлические кримперы обладают рядом преимуществ, таких как равномерное обжимание, высокая мощность и удобство использования. Однако они также имеют некоторые недостатки, такие как больший размер и вес, высокая цена и требование специального обслуживания

При выборе кримпера важно учесть конкретные требования и потребности вашей работы

Разновидности кримперов для обжима витой пары

Кримперы для обжима витой пары являются неотъемлемым инструментом для работы с сетевыми кабелями. Они позволяют соединять провода с коннекторами, обеспечивая надежное и качественное соединение.

Существует несколько разновидностей кримперов для обжима витой пары, каждая из которых предназначена для работы с определенными типами коннекторов:

1. RJ45 кримпер – самый распространенный тип кримпера, используется для обжима коннекторов RJ45, которые применяются в сетевых кабелях Ethernet.
2. RJ11 кримпер – используется для обжима коннекторов RJ11, которые применяются, например, в телефонных кабелях.
3. RJ12 кримпер – аналогично RJ11 кримперу, используется для обжима коннекторов RJ12, которые также применяются в телефонных кабелях.
4. AMP кримпер – предназначен для обжима коннекторов AMP, которые широко используются в сетевых кабелях и системах передачи данных.

Каждый из указанных типов кримперов обладает своими особенностями и применяется в зависимости от требуемого типа коннектора. От выбора правильного кримпера зависит качество соединения и надежность работы сетевых кабелей.

При выборе кримпера для обжима витой пары следует обратить внимание на следующие параметры:

• Качество изготовления – кримпер должен быть изготовлен из высококачественных материалов, чтобы обеспечить долговечность и надежность его работы.
• Регулировка силы обжима – возможность регулировки силы обжима позволяет достичь оптимального качества соединения для разных типов коннекторов.
• Удобство использования – кримпер должен быть удобным в использовании и иметь эргономичные ручки для комфортной работы.

Выбор правильного кримпера для обжима витой пары позволит обеспечить надежное и качественное соединение проводов, а также повысить эффективность работы сетевых кабелей.

Лучшие стрипперы для обжима витой парой

Hyperline HT-352A

Универсальное устройство, используемое для работы с витой парой. Корпус из ABS-пластика усиленный стекловолокном выдерживает средние механические нагрузки. Нож из нержавеющей стали разрезает практически любой материал.

Hyperline HT-352A
Достоинства:

• регулировка надреза;
• сменный картридж с ножами для проводников разного типа;
• универсальное приспособление;
• сделано в Тайване.

class=’s-article__points-list’>

Недостатки:

• отсутствует нож для резки;
• всего 1 гнездо;
• часто исчезает с прилавков.

class=’s-article__points-list’>

Knipex KN-169501SB

Новинка выводит операцию по снятию изоляции на принципиально новый уровень комфорта. Стриппер получил инновационный эргономичный дизайн. Края оформлены конусом не случайно. Это значительно облегчает доступ к проводам в узком пространстве. Направляющие бортики облегчают укладку для снятия изоляции.

Knipex KN-169501SB
Достоинства:

• корпус из армированного стекловолокном пластика;
• не скользит в руке;
• немецкое качество.

class=’s-article__points-list’>

Недостатки:

• для работы только правой рукой;
• плохо себя показывает при взаимодействии с плоским кабелем;
• продольный разрез в середине рукоятки.

class=’s-article__points-list’>

Panduit CJAST

Продукция от компании с мировым именем. Она занимает ведущее место в области инновационных разработок и инфраструктурных решений. Они решают вопросы, связанные со взаимодействием с системами жизнеобеспечения зданий. Портфель компании охватывает все необходимое оборудование для построения центров обработки данных, кабельных систем и промышленного интернета.

Panduit CJAST
Достоинства:

• компактные размеры;
• пластиковый корпус;
• работа осуществляется одной рукой;
• американский бренд.

class=’s-article__points-list’>

Недостатки:

• высокая стоимость;
• не совместим с плоскими кабелями.

class=’s-article__points-list’>

Какой фитинг используется для соединения

При сооружении трубопроводов, применяются сцепляющие детали — фитинг. Это крепежные элементы: крестовины, тройники и заглушки. Они встречаются компрессионного и прессового типа.

Устанавливаются компрессионные с помощью гаечного ключа, а вот для монтажа второго вида без пресс-клещей не обойтись.

Они бывают:

1. Переходными — монтируются на участках, где соединяются полимерные и стальные трубы.
2. Цанговыми — предназначены для обжатия материала, имеющего форму цилиндра.
3. Пресс-фитинг — надёжная (выдерживает высокое давление) и практичная модель, при их применение, получается высококачественная конструкция, рекомендованы при сборке труб из металлопластика.

Плюсы фитинга при опрессовке:

• возможность скрытой укладки;
• соединительный узел нет необходимости постоянно контролировать и обслуживать;
• служат 50 лет и более.

Сегодня, жилые дома в большей части оборудованы пластиковыми трубами, как водопроводными, так и отопительными. Их положительные качества —  долговечность, и высокие гигиенические и эксплуатационные показатели.

А если использовать обжимной инструмент для пресс-фитингов на данных трубах, можно легко сделать разводку в самой сложной коммуникации.

Однако, стоит отметить, что цены на данные детали достаточно дорогие, но они обеспечат вам надёжность системы от протечки.

Особенности работы с кримпером для обжима автоклемм

1. Безопасность

При работе с кримпером для обжима автоклемм необходимо соблюдать определенные меры безопасности. Перед началом работы следует убедиться, что инструмент находится в исправном состоянии и не имеет повреждений

Также важно использовать специальные защитные очки и перчатки, чтобы предотвратить возможные травмы

2. Правильное использование кримпера

При обжиме автоклемм необходимо правильно использовать кримпер. Сначала следует натянуть гофрурованный чехол на провод, затем ввести провод в автоклемму и закрепить его в кримпере. Затем, при помощи рычага кримпера, следует сжать обжим для надежного крепления провода

Необходимо обратить внимание на то, чтобы провод не был слишком туго закреплен, чтобы избежать повреждения провода

3. Контроль качества обжима

После обжима необходимо провести контроль качества обжима. Для этого можно использовать специальную линейку с длинами отверстий, в которые вставляется обжатая автоклемма. Также можно проверить надежность крепления автоклеммы, попытавшись снять ее с провода. Если обжим выполнен правильно, автоклемма будет крепко закреплена на проводе и не снимется без дополнительных усилий.

4. Подбор подходящего кримпера

При покупке кримпера для обжима автоклемм важно подобрать подходящий инструмент для конкретных задач. Различные кримпера могут иметь разные размеры губок и обжимных матриц, что позволяет работать с разными типами автоклемм

При выборе кримпера необходимо обратить внимание на его качество и надежность, чтобы обработка автоклемм была выполнена безупречно

5. Обратная связь

После работы с кримпером для обжима автоклемм важно оставить обратную связь о его работе. Это поможет другим пользователям сделать правильный выбор при покупке инструмента и получить максимальную пользу от его использования

В заключение, работа с кримпером для обжима автоклемм требует соблюдения мер безопасности, правильного использования инструмента, контроля качества обжима и выбора подходящего кримпера. Правильное выполнение всех этих этапов обеспечивает надежность и долговечность соединений и гарантирует эффективную работу автоклемм.

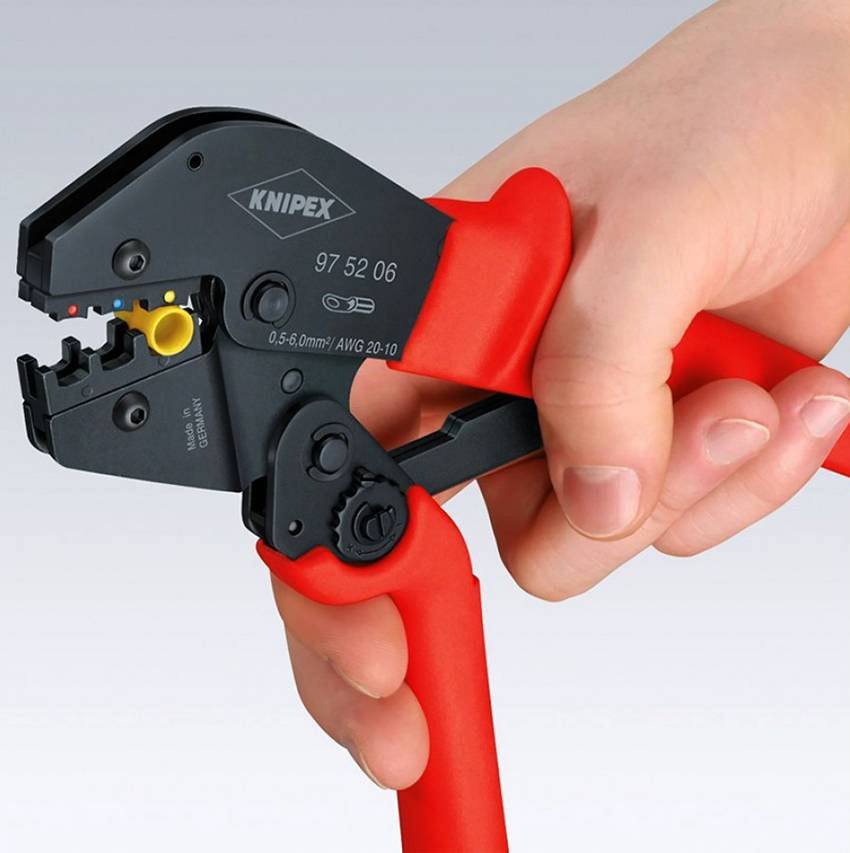

Что собой представляют обжимные клещи

Активное развитие электротехники и электроники привело к тому, что производственные компании, работающие в данной сфере, разработали множество специальных приспособлений, которые позволяют оперативно и качественно выполнять электромонтажные работы. Одним из таких приспособлений стали обжимные клещи, с помощью которых соединяют электрические провода. Кроме того, используются пресс-клещи (или кримперы) и для опрессовки наконечников, выполняющих функции контактных элементов электрических кабелей и проводов.

В силу своей универсальности пресс-клещи для опрессовки гильз активно применяются различными специалистами. В частности, клещи для обжима проводов активно используются радиолюбителями, электромонтажниками и автомеханиками, позволяют выполнять опрессовку обычных электрических кабелей, осуществлять монтаж элементов контактных групп для нестандартных разъемов. Доступные по стоимости, удобные в эксплуатации, надежные и эффективные, пресс-клещи для обжима на сегодняшний день являются самым распространенным инструментом для опрессовки кабельных наконечников и соединения электрических проводов при помощи специальных гильз.

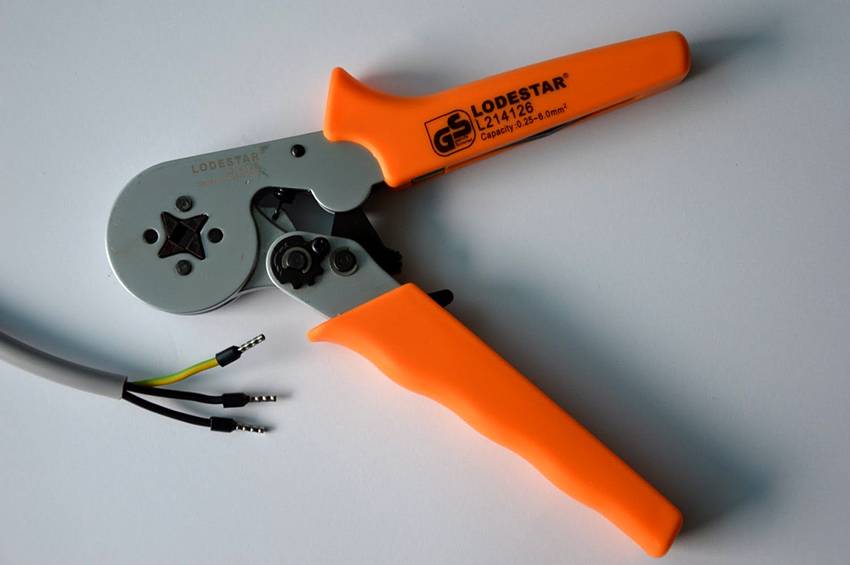

Пресс-клещи для втулочных наконечников с возможностью регулировки давления обжима

Какой кримпер выбрать?

Если вы не стеснены в средствах, то внимание следует обратить на модели, к которым предлагаются ножи, кусачки, пассатижи и набор до пяти сменных насадок, предназначенных для работы с проводами разного диаметра. Важным параметром считается усилие обжима: если оно недостаточно, то кримпером придётся пользоваться несколько раз подряд, что утомительно

Важным параметром считается усилие обжима: если оно недостаточно, то кримпером придётся пользоваться несколько раз подряд, что утомительно.

Отсутствие механизма регулировки усилия обжима существенно ограничивает востребованность оснастки. Слишком слабый обжим приведет к ухудшению механических характеристик и плохой электропроводности соединения. Слишком плотный обжим до определенной степени может улучшить электрические характеристики, но может и повредить корпус клеммы, уменьшая прочность на растяжение или сопротивление вибрационным нагрузкам. Любая из этих проблем может привести к потере производственного времени, повреждению, ремонту и даже к потенциальной травме.

Чем обжать наконечники для проводов: перечень подходящих инструментов

Для установки металлических соединителей на провода не допускается использование инструментов, которые не предназначены для этих целей. Существуют специальные обжимники наконечников для проводов. Каждый из них располагает уникальными возможностями, поэтому может применяться в определенных условиях. Сфера использования различных видов инструментов для обжима проводов наконечниками:

Чаще всего для обжима наконечников используют гидравлические или пресс-клещи

1. Пресс-клещи ПК2М и ПК2 – предназначены для обжима проводов, размер сечения которых не превышает 10 мм².
2. Пресс-клещи ПК1М и ПК1 – ручные клещи, которые гораздо мощнее предыдущего варианта.
3. Гидравлические клещи – рассчитаны на опрессовку кабелей, имеющих размер сечения до 10 мм².
4. Ручной пресс – используется в промышленном производстве на проводах размером до 240 мм².
5. Электроприводный гидравлический пресс – предназначен для опрессовки проводов сечением до 300 мм².

Инструмент, укомплектованный шарнирами, имеет увеличенную силу нажима. При этом человеку не придется прилагать много усилий, чтобы установить наконечник. Самыми удобными в работе считаются приспособления с храповым механизмом.

Технология обжимки наконечников для проводов: одинарных, двойных и силовых

Если сращивание проводов с помощью наконечника выполняется впервые, желательно потренироваться, прежде чем приступать к работе. Для этого можно использовать ненужный кусок кабеля. В противном случае мастер рискует испортить не только соединитель, но и весь провод.

Перед тем как проводить опрессовку впервые рекомендуется потренироваться на ненужном кабеле

Рекомендации по применению одинарных штыревых наконечников для проводов:

1. Чтобы предотвратить выпадение жил из гнезда, при размещении провода в отверстии инструмента его нужно зафиксировать.
2. Опрессовка с помощью клещей выполняется до того момента, когда подключается храповый механизм, который блокирует инструмент, предотвращая его разжим.
3. Если установка соединителя производится вручную, то степень ее качества можно определить, потянув наконечник рукой. Если все выполнено правильно, деталь будет сидеть плотно и не станет перемещаться.
4. Допускается использование инструмента двухконтурного обжима. В этом случае сжимаются изолятор и втулка в гнездах, имеющих разный диаметр.

Подключение к фазе двух проводов можно выполнить с помощью одного контакта. Если производится установка модульных автоматов, для соединения нужно применять специальные перемычки. В результате к одному контакту присоединяют два кабеля. В этом случае для обжима проводов наконечниками желательно использовать НШВИ.

Подобная процедура имеет свои особенности:

• в манжету одновременно вставляются два кабеля;
• для обжима предпочтительно применять пресс-клещи, имеющие размер матрицы 6 мм².

В остальном процесс установки двойного соединителя выполняется так же, как и одинарного.

Провода необходимо тщательно зафиксировать в гнезде, чтобы в дальнейшем они не выпадали

Для обжима наконечниками силового кабеля рекомендуется использовать медные изделия с луженым защитным покрытием. Иногда после отрезки провода его край распушивается и увеличивается в размере. Если такое случилось, нужно снять лишнее на краях с помощью точила. Провод необходимо разворачивать так, чтобы точильный круг срезал излишек вдоль жилок, но при этом ни в коем случае не загибал их.

Независимо от типа используемого наконечника, не допускается совмещение метода обжима с пайкой. Нельзя, чтобы контактная часть на проводах была выполнена из чистого олова. Наконечники, как правило, обжимаются 1-2 раза на расстоянии 1-2 мм, гильзы – от 2 до 4-х раз.

Перед установкой наконечника нужно убедиться, что все жилы на срезе имеют одинаковую длину. В противном случае соединение будет некачественным. Иногда жилы повреждаются или ломаются, поэтому проводку нельзя скручивать перед монтажом наконечника. Если это требование игнорировать, в процессе обжима они будут передавлены, нарушится передача тока.

В целом с опрессовкой кабелей в домашних условиях может справиться любой. Основной причиной ошибок является несоответствие размеров провода и наконечника. Не рекомендуется использовать в работе самодельные соединительные детали. Также не допускается разрезание гильзы на две части в целях экономии.

Распиновка кабеля витой пары RJ45: схемы подключения и правила обжимки

Сетевые шнуры, как и другие технически аксессуары, выходят из строя в самый неподходящий момент. Но если есть навыки обжима, новый коннектор и необходимый инструмент, проблему можно устранить за несколько минут.

Еще одна сложность состоит в том, что интернет-провода – многожильные, причем чаще остальных используется кабель на 4 пары. Поэтому, кроме практических навыков, потребуется правильная распиновка RJ-45 – подходящая цветовая схема. Если ошибиться с распределением проводников, можно остаться без интернета.

В этом материале мы расскажем об особенностях витой пары и приведем несколько схем обжима кабеля.

Особенности обжимных клещей

Пресс-клещи различаются по размерам и форме матрицы, но имеют общее предназначение. Используют инструмент для закрепления нескольких проводников друг с другом или подготовки пучка токоведущих жил для последующей коммутации с клеммами на электрических приборах.

Именно это способствовало тому, что несколько десятилетий назад, когда не было кабельных наконечников, для монтажа силовой электрической проводки использовали исключительно одножильные провода. С появлением пресс-клещей все существенно изменилось.

Несмотря на рекомендацию по применению одножильного кабеля в силовой проводке, многожильные провода эксплуатировали и опрессовывали. Вместо клещей тогда (и сейчас) операция осуществлялась при помощи мощного пресса, создающего требуемое усилие. Принцип действия пресса напоминает автомобильный домкрат, а большинство моделей оборудования оснащено гидравлическим приводом. Сегодня громоздкие устройства применяют для качественной опрессовки толстого силового кабеля.

Процесс опрессовки до банальности прост: на конец зачищенного кабеля надевают специальную втулку, которая помещается в клещи для обжима с последующей фиксацией. Вспомните сетевой кабель, который вставляют в заднее гнездо системного блока: его обжимают при помощи пресс-клещей, а в роли втулки выступает прозрачный наконечник RJ45. Это не единственный возможный вариант: существуют двусторонние втулки, с обеих сторон которых вставляют концы разных кабелей. В результате имеем более качественную и надежную альтернативу обычным скруткам или пайке проводов.

Вывод

Соединение проводов клеммной колодкой – вещь, конечно, удобная, но, прежде всего, следует верно определиться с видом необходимых вам клемм. Это следует делать, исходя из сечения, типа провода, возможной нагрузки, возможностей монтажа и, конечно, наших советов.

Ведь только правильный выбор способа соединения проводов и кабелей обеспечит надежную и бесперебойную работу вашей электрической сети.

И так у меня было три штуки пресс клещей: ШТОК 03304 – 1113 рублей Rexant (HT-230C/TL-236C/HT-236C) – 1150 рублей КВТ СТК-04 – 960 рублей

И я их испытал… Для испытания всех клещей использовал одни и те же клеммы и провода. Сразу скажу – не все клеммы одинаковы полезны… Какие-то помягче… которые погрубее…Отсюда и качество обжима. Но думаю это тема для отдельной научной работы. Но есть инструмент почти универсальный!

Общее описание:ШТОК 03304 За год работы показали себя хорошим инструментом, но есть некоторые недостатки (как мне казалось): — немного гнет клемму после обжима; — маленький «зев» — большие клеммы входят с трудом – для некоторых клемм приходится подрезать «усы», что бы вставить. Инструмент выглядит добротным, с резиновыми ручками. Никаких регулировок нет.

Автор:

Гaличeв Илья Виктoрoвич
