Особенности монтажа прецизионных систем кондиционирования

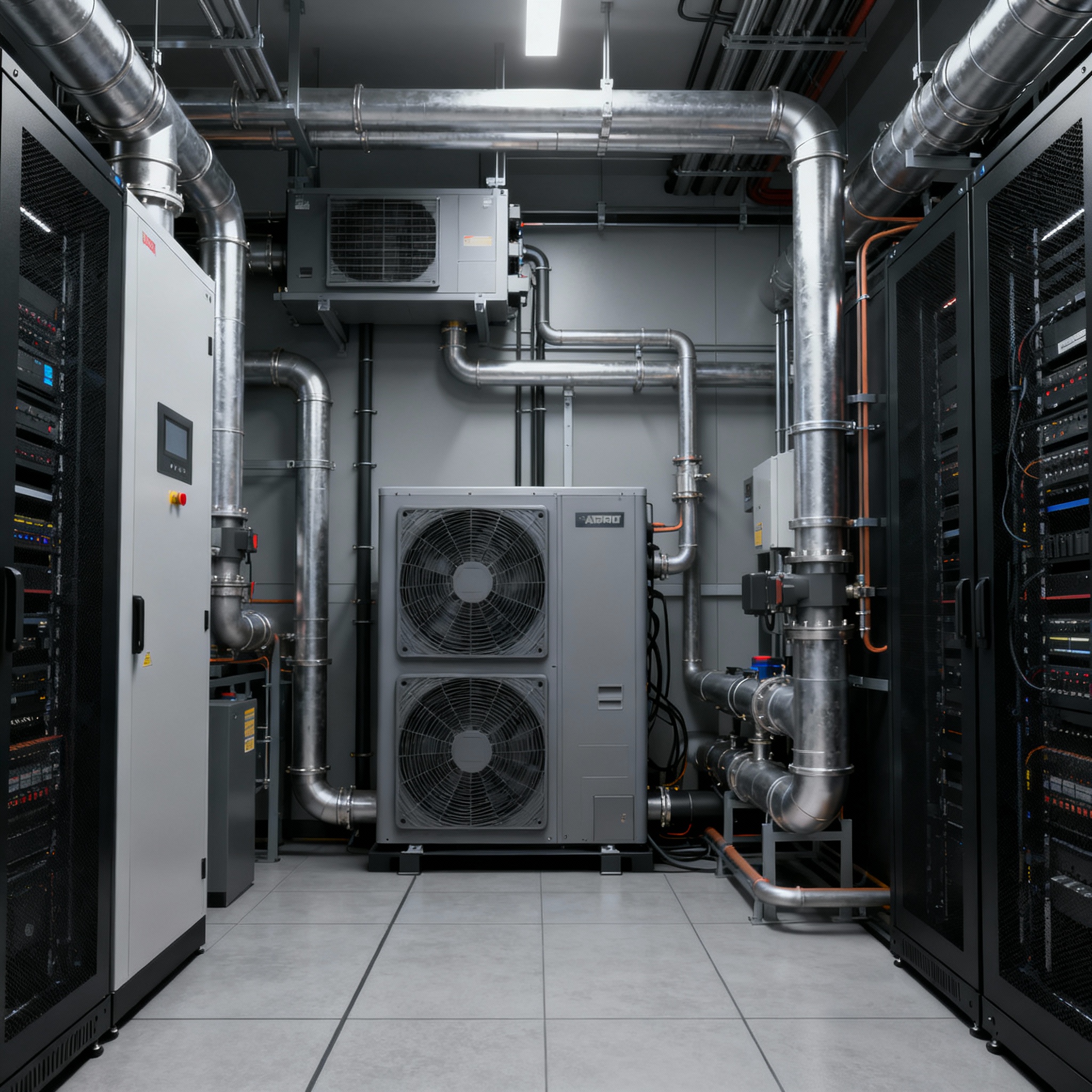

Когда речь заходит о создании идеального климата для высокотехнологичных объектов, обычные кондиционеры безнадежно проигрывают своим прецизионным собратьям. Серверные комнаты, центры обработки данных, лаборатории и медицинские учреждения — эти помещения требуют не просто охлаждения, а точного поддержания микроклимата 24/7.

Монтаж прецизионных систем кондиционирования — это не просто установка оборудования. Это сложный инженерный процесс, где каждая деталь имеет значение: от выбора места размещения до калибровки электронных систем управления. Ошибки на этапе монтажа могут свести на нет все преимущества даже самой дорогой и современной системы.

В этой статье мы подробно разберем ключевые особенности монтажа прецизионных кондиционеров. Доверяйте монтаж прецизионных кондиционеров только проверенным профессионалам. Это не статья расходов, а инвестиция в бесперебойность вашего критически важного объекта.

Гарантией такого подхода является четкое соблюдение всех этапов и нормативов. Ознакомиться с нашим подходом к созданию идеального климата вы можете на странице услуги:https://gdce.pro/services/montazh/montazh-pretsizionnykh-konditsionerov/

Подготовительные работы перед монтажом прецизионного кондиционера

Успешный монтаж прецизионной системы начинается задолго до того, как оборудование будет доставлено на объект. Этап подготовки можно смело назвать фундаментом всего проекта, и от его тщательности напрямую зависит будущая работа системы.

Разработка проекта и техническое задание

Первым делом инженеры детально изучают помещение: его площадь, высоту потолков, тепловыделения от оборудования, планировку и наличие источников пыли. На основе этих данных создается техническое задание, которое становится главным документом для монтажной бригады. В нем прописываются не только места установки внутренних и внешних блоков, но и трассировка всех коммуникаций.

Подготовка помещения и инфраструктуры

Пока проект согласовывается, на объекте проводятся работы по созданию условий для монтажа:

• Подготовка площадки. Основание для внутреннего блока должно быть абсолютно ровным и способным выдержать его значительный вес. Часто для этого заливают отдельный фундамент или усиливают пол.
• Прокладка магистралей. Бурятся отверстия для фреоновых трасс, дренажа и силовых кабелей. Важно сделать это до чистовой отделки, чтобы избежать повреждений.
• Обеспечение электропитания. Прецизионные кондиционеры требуют подвода отдельной силовой линии от щитовой с установленным автоматом защиты. Проверяется стабильность напряжения в сети.

Только когда все эти шаги выполнены, можно говорить о готовности объекта к началу основных монтажных операций. Попытка сэкономить время на подготовке почти всегда приводит к затягиванию сроков и увеличению стоимости работ на последующих этапах.

Требования к помещению для установки прецизионной системы

Помещение, где будет работать прецизионный кондиционер, — это не просто «комната с оборудованием». Это часть самой климатической системы. Неправильная подготовка пространства сводит на нет эффективность даже самого дорогого и технологичного аппарата. Вот ключевые параметры, которые требуют внимания.

Несущая способность и планировка

Внутренний блок прецизионного кондиционера — это тяжелый и крупногабаритный агрегат. Пол должен уверенно выдерживать его вес, часто превышающий 200-300 кг. Идеальное расположение — в центре серверной, чтобы обеспечить равномерное распределение охлажденного воздуха по всему пространству. Необходим свободный доступ для обслуживания со всех сторон.

Организация воздушных потоков

Это критически важный момент. Холодный и горячий воздух не должны смешиваться. На практике это реализуется через одну из двух схем:

• Схема с холодными и горячими коридорами. Классическое решение для ЦОД, когда стойки с оборудованием устанавливаются фронтальной стороной друг к другу, формируя «холодный» коридор, куда подается воздух. Тыльные стороны, выделяющие тепло, образуют «горячий» коридор, откуда воздух забирается обратно в кондиционер.
• Система с фальшполом. Фальшпол используется в качестве камеры статического давления для подачи холодного воздуха прямо к воздухозаборам серверов. Высота фальшпола должна быть не менее 400-500 мм для обеспечения нормального сопротивления воздушного потока.

Инфраструктурные возможности

• Электроснабжение: Обязательно наличие резервного ввода питания (ИБП, ДГУ) для бесперебойной работы системы.
• Дренаж: Необходим надежный уклон и доступ к канализационной системе для отвода конденсата. Застой воды в дренажном поддоне недопустим.
• Тепловая изоляция: Помещение должно быть хорошо изолировано от внешней среды, чтобы минимизировать дополнительные теплопритоки.

Грамотно подготовленное помещение — это гарантия того, что прецизионный кондиционер будет работать с максимальной эффективностью и не станет источником проблем вместо комфортного микроклимата.

Основные этапы монтажа прецизионного кондиционера

Монтаж прецизионной климатической системы — это многошаговый процесс, где каждый этап выполняется строго последовательно. Нарушение этой последовательности — прямая дорога к некорректной работе оборудования и дорогостоящему переделыванию.

Установка и выверка положения внутреннего блока

Тяжелый внутренний блок аккуратно размещается на подготовленном месте. С помощью строительного уровня во всех плоскостях проверяется и выставляется его строго горизонтальное положение. Перекос даже в несколько градусов может вызвать шум, вибрации и проблемы с дренажом. После выверки блок надежно фиксируется.

Монтаж внешнего блока (конденсатора)

Наружный блок устанавливается на заранее подготовленную площадку: прочное основание на крыше, специальные кронштейны на фасаде или бетонную плиту на земле. Ключевые требования — обеспечение свободной циркуляции воздуха вокруг него, защита от прямого солнечного излучения и снегообразования, а также минимизация длины трасс до внутреннего блока.

Прокладка и вакуумирование межблочных коммуникаций

Это самый ответственный с технической точки зрения этап.

• Фреоновая трасса: Медные трубки нужного диаметра прокладываются с соблюдением минимального радиуса изгиба. Все соединения тщательно герметизируются.
• Дренажная линия: Прокладывается с обязательным постоянным уклоном (не менее 1% по всей длине) для обеспечения самотека конденсата.
• Электрокабели и кабель управления: Прокладываются в отдельном кабель-канале, вдали от силовых линий, чтобы избежать помех.

После сборки медная трасса подвергается вакуумированию. Вакуум-насос откачивает из системы воздух и влагу, которые могут привести к окислению масла, образованию кислоты и выходу компрессора из строя.

Заправка хладагентом и электрические подключения

Система заправляется точным количеством фреона, указанным в технической документации. Электрик подключает оборудование к сети через автоматические выключатели, соблюдая схему и требования заземления. Подключается система дистанционного управления и мониторинга.

Только после завершения всех этих этапов система готова к первому пуску и тонкой настройке. Пропуск любого из них — недопустимая халатность.

Нюансы подключения дренажной системы и воздуховодов

Если фреоновый контур можно назвать кровеносной системой кондиционера, то дренаж и воздуховоды — это его лимфатическая система и легкие. Ошибки в их монтаже не всегда видны сразу, но их последствия — подтопления, повышенная влажность и неравномерное охлаждение — способны парализовать работу всего объекта.

Организация дренажа: больше, чем просто «трубка»

Главный враг дренажной системы — застой. В стоячей воде быстро размножаются бактерии и водоросли, образуется слизь, которая приводит к засорам. Чтобы этого избежать, монтаж ведется с соблюдением строгих правил:

• Постоянный уклон. Дренажная трасса должна иметь уклон не менее 1-2% (1-2 см на каждый метр длины) по всей своей длине, без прогибов и «мешков».
• Защита от засоров. Перед сливом в канализацию или канализационный насос (если самотек невозможен) обязательно устанавливается сифон с разрывом струи. Это предотвращает попадание канализационных запахов в серверную и служит дополнительным фильтром.
• Теплоизоляция. Если дренажная трубка проходит через неотапливаемые помещения, ее необходимо теплоизолировать. В противном случае летом на холодной трубке будет выпадать конденсат, а зимой она может промерзнуть и лопнуть.

Монтаж воздуховодов: физика вместо интуиции

В отличие от бытовых систем, где воздух распределяется свободно, в прецизионном кондиционировании его потоком нужно управлять. Для этого используются воздуховоды и перфорированные панели фальшпола.

• Расчет аэродинамики. Сечение, длина и конфигурация воздуховодов рассчитываются так, чтобы обеспечить нужное давление и равномерную подачу воздуха ко всем стойкам. Слишком узкий или извилистый воздуховод создаст высокое сопротивление, и воздух просто не дойдет до дальних углов помещения.
• Герметичность соединений. Все стыки элементов воздуховодов должны быть уплотнены специальной лентой или герметиком. Утечки воздуха снижают эффективность системы и нарушают расчетный баланс воздушных потоков.
• Материал имеет значение. Чаще всего используются оцинкованные воздуховоды, реже — пластиковые. Материал должен быть гладким, чтобы минимизировать трение, и не выделять вредных веществ.

Грамотно смонтированные дренаж и воздуховоды работают незаметно, но именно их надежность является залогом стабильного микроклимата на долгие годы.

Пуско-наладочные работы и тестирование системы

Когда монтаж завершен, наступает самый ответственный момент — первый пуск. Это не просто включение кнопки, а комплексная процедура, которая переводит систему из состояния собранного оборудования в рабочий режим. От качества пусконаладки зависит, будет ли кондиционер работать на 100% своих возможностей.

Поэтапный ввод в эксплуатацию

Запуск системы выполняется строго по протоколу, чтобы исключить любые риски.

• Финальная проверка. Перед подачей питания инженер еще раз проверяет все электрические соединения на надежность и правильность, убеждается в отсутствии механических повреждений и открытых участков фреоновой трассы.
• Первый запуск. Система включается в тестовом режиме. Специалист слушает работу компрессора и вентиляторов — посторонние шумы или вибрации сразу укажут на возможные проблемы.
• Контроль параметров. С помощью сервисного оборудования мастер замеряет ключевые показатели: давление в контурах хладагента, ток потребления компрессора, перегрев и переохлаждение. Эти данные сравниваются с номинальными значениями от производителя.

Тонкая настройка и калибровка

После успешного тестового запуска начинается программирование «интеллекта» системы.

• Настройка контроллера. Задаются уставки по температуре и влажности, устанавливаются допустимые диапазоны отклонений, настраиваются графики работы (если это необходимо).
• Калибровка датчиков. Датчики температуры и влажности проверяются и, при необходимости, калибруются для обеспечения точных показаний. Разница даже в полградуса может быть критичной для серверного оборудования.
• Интеграция в систему мониторинга. Кондиционер подключается к общей системе управления зданием (BMS) или центру мониторинга, чтобы операторы могли удаленно отслеживать его статус и получать тревожные сообщения.

Финальное тестирование в рабочих условиях

Систему оставляют работать под нагрузкой в течение определенного времени (обычно 24-48 часов). За это время проверяется ее способность стабильно поддерживать заданные параметры, анализируется работа всех режимов, включая аварийные, и подтверждается корректность отвода конденсата.

Только после подписания акта пусконаладки, где фиксируются все рабочие параметры, монтаж прецизионного кондиционера можно считать официально завершенным. Это гарантия того, что система не просто работает, а работает правильно.

Особенности монтажа в действующий ЦОД или серверную

Установка прецизионного кондиционера в уже работающий центр обработки данных напоминает операцию на открытом сердце. Любая ошибка грозит простоем критически важных систем. Такой монтаж требует не только технических навыков, но и безупречного планирования, а также строжайшего соблюдения регламентов безопасности.

Тщательное планирование и минимизация рисков

Основная задача — сохранить работоспособность всего IT-оборудования на всех этапах работ. Подход кардинально меняется по сравнению с монтажом в «голом» помещении.

• • Детальный план-график. Все работы расписываются по часам, часто их проводят в ночное время или в технологические «окна», когда нагрузка на ЦОД минимальна.

Риск-менеджмент.

• Разрабатывается пошаговый план действий на случай непредвиденных ситуаций (отключение электричества, попадание пыли, перегрев серверов).
• Согласование с IT-персоналом. Монтажная бригада работает в тесном контакте с системными администраторами, которые контролируют состояние серверов и могут немедленно отреагировать на угрозы.

Обеспечение бесперебойной работы существующих систем

Главный вызов — не нарушить работу старых кондиционеров, пока новый не введен в строй.

• Временное климатическое решение. Часто на период монтажа в серверную устанавливают мощные мобильные кондиционеры. Они берут на себя часть нагрузки, пока основные системы отключены для подключения новой.
• Поэтапное переключение. Монтаж часто ведут таким образом, чтобы старая система охлаждения оставалась рабочей как можно дольше. Новый блок монтируют, подключают к коммуникациям и тщательно тестируют, и только затем аккуратно «перерезают» старую систему, интегрируя новую.
• Защита от пыли. Все пыльные работы (бурение, штробление) выполняются с использованием строительных пылесосов и временных перегородок. Попадание металлической или бетонной пыли в серверные стойки недопустимо.

Строгий контроль доступа и безопасности

• Инструктирование бригады. Каждый монтажник проходит обязательный инструктаж по правилам поведения в ЦОД: не трогать стойки, не задевать кабели, соблюдать зоны безопасности.
• Работа под наблюдением. Все работы внутри серверного зала ведутся под контролем сотрудника ЦОД.
• Использование правильного инструмента. Применяется инструмент, исключающий случайное короткое замыкание (например, диэлектрические отвертки и ключи).

Успешный монтаж в действующий ЦОД — это всегда результат слаженной работы инженеров-монтажников и IT-специалистов. Цена ошибки здесь измеряется не только в деньгах, но и в репутации и потерянных данных.

Автор:

Гaличeв Илья Виктoрoвич
