Как проходят испытания электроустановок с помощью передвижной лаборатории

Зачем нужны испытания электроустановок

Испытания электроустановок являются неотъемлемой частью обеспечения электробезопасности, надежности и стабильности функционирования электрических сетей. Эти мероприятия проводятся в рамках профилактических и приемо-сдаточных работ и направлены на проверку работоспособности оборудования, выявление возможных неисправностей и предотвращение аварийных ситуаций. Особенно важны такие испытания для объектов с повышенным уровнем ответственности — производственных предприятий, жилых зданий, торговых центров, подстанций и других сооружений, где отключение электроснабжения может привести к серьезным последствиям.

Передвижная электролаборатория — это мобильная лаборатория, оснащенная современным измерительным оборудованием и предназначенная для проведения испытаний на месте эксплуатации. Такой подход позволяет сократить время на выезд бригады, ускорить выполнение работ и минимизировать простои в работе объекта. В отличие от стационарной лаборатории, передвижная электролаборатория может оперативно прибыть на любой объект, независимо от его расположения, что особенно актуально для удаленных или труднодоступных участков.

Цель проведения испытаний — подтверждение соответствия электрооборудования установленным нормам и правилам, а также обеспечение безопасности персонала и потребителей. Испытания проводятся в соответствии с требованиями ПУЭ (Правила устройства электроустановок), ПТЭЭП (Правила технической эксплуатации электроустановок потребителей), а также нормативно-технической документацией, утвержденной на государственном уровне. Эти документы определяют порядок, периодичность, объем и методы проведения испытаний, а также требования к оформлению результатов.

Одним из надежных решений является испытание электроустановок в электротехнической лаборатории в Москве, где используются современные методики и сертифицированное оборудование для получения точных и достоверных результатов

Что такое передвижная электролаборатория

Передвижная электролаборатория — это комплекс специализированного оборудования, смонтированного на автономном транспортном средстве, предназначенном для проведения испытаний и измерений на объектах электроснабжения.

Такие лаборатории оборудованы всем необходимым для выполнения широкого спектра работ: измерительными приборами, испытательными установками, средствами диагностики, системами безопасности и документирования. Основное преимущество передвижной лаборатории — возможность проведения испытаний непосредственно на месте эксплуатации электрооборудования, что исключает необходимость демонтажа и транспортировки устройств в стационарные условия.

Современное оборудование, установленное в электролаборатории, позволяет проводить измерения параметров изоляции, сопротивления заземляющих устройств, полного сопротивления петли «фаза-ноль», проверку автоматических выключателей, испытания трансформаторов, кабельных линий и других элементов электрических сетей. Все приборы проходят регулярную поверку и калибровку, что гарантирует точность и достоверность результатов. Кроме того, в состав лаборатории входят средства защиты, инструменты и вспомогательные устройства, необходимые для безопасного выполнения работ в зоне действующих электроустановок.

Передвижные лаборатории чаще всего используются для проведения периодических испытаний, профилактических осмотров, сдаточных проверок после монтажа или ремонта, а также в случае выявления неисправностей или повреждений. Они могут работать как в рамках долгосрочной программы обслуживания предприятия, так и по разовым заявкам заказчика. Такой гибкий подход позволяет оптимизировать затраты и обеспечить своевременное выявление потенциальных проблем.

Виды испытаний, проводимых передвижной лабораторией

Испытания, выполняемые передвижной электролабораторией, охватывают широкий спектр работ, направленных на оценку состояния электрооборудования и систем электроснабжения. Основные виды испытаний включают:

1. Измерение сопротивления изоляции — один из ключевых этапов проверки. Проводится с помощью мегаомметра на кабелях, силовых линиях, обмотках электродвигателей, трансформаторов и других элементах. Проверка сопротивления изоляции позволяет выявить увлажнение, старение изоляционных материалов, механические повреждения и другие дефекты, которые могут привести к коротким замыканиям или утечкам тока.
2. Проверка сопротивления заземляющих устройств — обязательное мероприятие для обеспечения электробезопасности. Измеряется сопротивление контура заземления, заземлителей и заземляющих проводников. Нормативные значения зависят от типа электроустановки и напряжения сети. Например, для сетей с напряжением до 1000 В сопротивление заземления не должно превышать 4 Ом.
3. Измерение полного сопротивления петли «фаза-ноль» — важная процедура для проверки работоспособности защитных автоматов. По результатам замеров рассчитывается ток короткого замыкания, что позволяет оценить, насколько быстро сработают автоматические выключатели при возникновении аварийной ситуации. Это особенно актуально для систем с УЗО (устройствами защитного отключения).
4. Проверка параметров автоматических выключателей и расцепителей — испытания проводятся для определения времени и тока срабатывания защитных устройств. Это позволяет убедиться, что аппараты отключаются в установленные нормами сроки при перегрузках и коротких замыканиях, тем самым защищая оборудование и персонал.
5. Диагностика трансформаторов и генераторов — включает измерение сопротивления обмоток, коэффициента трансформации, проверку изоляции и других параметров. Особенно важна диагностика масляных трансформаторов, где дополнительно проводится анализ состояния трансформаторного масла.
6. Испытания кабельных линий — проводятся для выявления повреждений изоляции, обрывов жил, наличия влаги и других дефектов. Используются методы высоковольтного тестирования, рефлектометрии и другие способы.
7. Визуальный осмотр и проверка состояния контактных соединений — хотя это не измерительная процедура, она играет важную роль. Осмотр позволяет выявить перегрев, окисление контактов, повреждение оболочек кабелей, отсутствие заземления и другие внешние признаки неисправностей.
8. Проверка системы автоматики и релейной защиты — включает опробование схем управления, проверку правильности подключения защитных реле, тестирование алгоритмов срабатывания при различных режимах.

Каждый из этих видов испытаний проводится в соответствии с установленными нормами и правилами, а также с учетом конкретных условий объекта. Результаты фиксируются в протоколах, которые затем включаются в общую документацию по эксплуатации.

Этапы проведения испытаний на объекте

Процесс проведения испытаний с помощью передвижной лаборатории состоит из нескольких последовательных этапов, каждый из которых имеет важное значение для обеспечения безопасности и точности результатов.

Подготовка к проведению работ

Перед началом испытаний проводится подготовительный этап, включающий:

• Ознакомление с проектной и эксплуатационной документацией объекта;
• Изучение схем электроснабжения, однолинейных схем, карт заземления;
• Согласование графика работ с заказчиком;
• Получение наряда-допуска и оформление необходимых разрешений;
• Подготовка персонала: инструктаж по технике безопасности, проверка квалификации, подбор средств индивидуальной защиты.

На этом этапе также определяется состав испытаний, их объем и необходимое оборудование. Вся информация фиксируется в базе данных лаборатории, что позволяет вести учет выполненных работ и планировать будущие мероприятия.

Визуальный осмотр и проверка состояния оборудования

Перед началом измерений выполняется визуальный осмотр электроустановок. Проверяется:

• Наличие и состояние ограждений, плакатов безопасности, штанг и других средств защиты;
• Целостность оболочек кабелей, проводов и распределительных щитов;
• Отсутствие признаков перегрева, коррозии, механических повреждений;
• Наличие заземления на металлических частях оборудования;
• Правильность маркировки и указание на схемах.

Визуальный осмотр позволяет выявить очевидные дефекты, которые могут повлиять на результаты испытаний или создать угрозу безопасности.

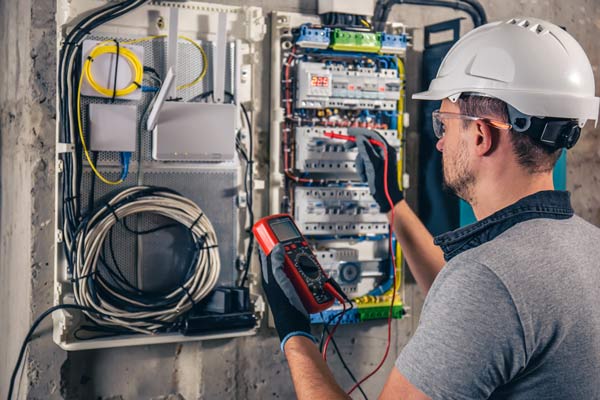

Подключение измерительных приборов и выполнение замеров

На этом этапе специалисты подключают измерительные приборы к соответствующим точкам на оборудовании. Все подключения выполняются в соответствии с инструкцией и правилами безопасности. Замеры проводятся по заранее разработанному алгоритму, который учитывает тип оборудования, напряжение сети и другие параметры.

Например, при измерении сопротивления изоляции кабеля подается повышенное напряжение (обычно 500 В или 1000 В), и фиксируется величина сопротивления. При проверке петли «фаза-ноль» используется специальный прибор, который имитирует короткое замыкание и измеряет ток отключения.

Все измерения проводятся не менее одного раза, а в случае сомнений — повторно. Результаты фиксируются в журнале замеров с указанием даты, времени, места проведения и условий окружающей среды (температуры, влажности).

Анализ результатов и выявление неисправностей

После завершения измерений проводится анализ полученных данных. Специалисты сравнивают результаты с нормативными значениями, указанными в ПУЭ, ГОСТ и других документах. Если выявлены отклонения, они классифицируются как допустимые или недопустимые.

Например, сопротивление изоляции кабеля должно быть не менее 0,5 МОм. Если значение ниже — это свидетельствует о повреждении изоляции. В таком случае выдается рекомендация об устранении неисправности.

Оформление протоколов и выдача отчетов

По итогам проведенных испытаний оформляется протокол, который включает:

• Наименование объекта;
• Дату проведения работ;
• Перечень выполненных испытаний;
• Результаты измерений;
• Выводы и рекомендации;
• Подписи ответственных лиц.

Протоколы оформляются в соответствии с требованиями нормативной документации и служат основанием для ввода оборудования в эксплуатацию, прохождения проверок органами надзора или предоставления отчетов заказчику. Все документы хранятся в электронной и бумажной форме, доступны для скачивания на сайте лаборатории.

Требования к персоналу и оборудованию

Для проведения испытаний электроустановок с помощью передвижной лаборатории необходимо, чтобы персонал имел соответствующую квалификацию и допуск к работам в электроустановках. Согласно ПТЭЭП, члены бригады должны иметь группу по электробезопасности не ниже III (для работ до 1000 В) или IV (для работ выше 1000 В). Кроме того, специалисты должны пройти обучение по охране труда, инструктаж по технике безопасности и иметь удостоверение, подтверждающее их право на выполнение испытаний.

Оборудование, используемое в лаборатории, должно соответствовать действующим стандартам и иметь действующие сертификаты поверки. Все измерительные приборы проходят регулярную поверку в аккредитованных центрах, что гарантирует точность измерений. В состав лаборатории входят:

• Мегаомметр;
• Измеритель сопротивления заземления;
• Прибор для измерения петли «фаза-ноль»;
• Высоковольтная установка для испытаний изоляции;
• Тестер автоматических выключателей;
• Тепловизор (для диагностики перегрева);
• Мультиметры, клещи токоизмерительные и другие вспомогательные приборы.

Лаборатория также должна быть оснащена средствами индивидуальной защиты: диэлектрическими перчатками, ботами, ковриками, изолирующими штангами, плакатами безопасности. Все это необходимо для обеспечения безопасности персонала в процессе проведения работ в действующих электроустановках.

Документирование и отчетность

Оформление результатов испытаний — важнейший этап, который обеспечивает юридическую и техническую значимость проведенных работ. Протокол испытаний является официальным документом, подтверждающим соответствие оборудования установленным нормам. Он оформляется на утвержденной форме и включает все необходимые реквизиты: наименование организации, ФИО ответственных лиц, дату, место, перечень испытаний и их результаты.

Протоколы, как правило, оформляются в двух экземплярах — один остается у заказчика, второй хранится в архиве лаборатории. В электронном виде документы размещаются в базе данных, доступной через сайт. Заказчик может скачать файлы, получить консультацию по результатам или заказать дополнительные услуги.

Кроме протоколов, по итогам испытаний может быть составлен акт выполненных работ, карта дефектов, рекомендации по устранению неисправностей и план профилактических мероприятий. Все эти документы входят в состав сдаточной документации и могут потребоваться при проверках органами Ростехнадзора, МЧС или энергоснабжающими организациями.

Преимущества использования передвижной лаборатории

Использование передвижной электролаборатории имеет ряд существенных преимуществ по сравнению с традиционными методами:

• Оперативный выезд — лаборатория может прибыть на объект в кратчайшие сроки, что особенно важно при аварийных ситуациях или срочных проверках.
• Минимизация простоев — испытания проводятся на месте, без демонтажа оборудования, что снижает время простоя производства.
• Высокая точность и надежность — современное оборудование и квалифицированный персонал обеспечивают достоверность результатов.
• Полный комплекс услуг — одна бригада может выполнить все необходимые испытания, от визуального осмотра до сложной диагностики трансформаторов.
• Соответствие нормативам — все работы проводятся в соответствии с требованиями ПУЭ, ПТЭЭП и других нормативных документов.
• Гибкость и масштабируемость — лаборатория может работать как с бытовыми, так и с промышленными объектами, включая подстанции, производственные цеха, жилые комплексы.

Где и когда проводятся испытания?

Испытания с помощью передвижной лаборатории проводятся на различных объектах: в жилых и административных зданиях, на производственных предприятиях, на объектах энергетики, в торговых центрах, на строительных площадках и других сооружениях. Особенно востребованы такие услуги в Москве и области, где плотность электрических сетей высока, а требования к безопасности строги.

Периодичность испытаний определяется типом оборудования, условиями эксплуатации и нормативными требованиями. Например:

• Проверка сопротивления изоляции — не реже 1 раза в 3 года;
• Измерение сопротивления заземления — ежегодно;
• Проверка автоматических выключателей — при вводе в эксплуатацию и далее по графику;
• Испытания кабельных линий — после монтажа, ремонта или при подозрении на повреждение.

Для предприятий с непрерывным циклом производства рекомендуется разработать индивидуальную программу профилактических испытаний, которая позволит снизить риск аварий и обеспечить стабильность электроснабжения.

Заключение: Почему стоит доверять профессионалам?

Испытания электроустановок — это не просто формальность, а важная мера по обеспечению безопасности, надежности и долговечности электрических систем. Неправильное выполнение работ, использование неиспытанного оборудования или игнорирование нормативов может привести к серьезным последствиям: от выхода из строя оборудования до несчастных случаев с людьми.

Поэтому к выбору организации, предоставляющей услугу испытаний, следует подходить ответственно. Лаборатория должна иметь лицензию, штат квалифицированных специалистов, современное оборудование и положительный рейтинг среди клиентов.

Если вы ищете надежного партнера для проведения испытаний электроустановок, обращайтесь в проверенную компанию с опытом работы, прозрачной политикой и высоким уровнем сервиса. Убедитесь, что организация сотрудничает с инспектирующими органами, предоставляет образцы протоколов, имеет сайт с полной информацией и оперативную службу поддержки.

Для получения дополнительной информации и углубленного изучения вопросов, связанных с передвижной электролабораторией, рекомендуем обратиться к специализированному сайту: labsiz.ru. Здесь вы найдете актуальные нормативные документы, практические рекомендации, ответы на часто задаваемые вопросы, образцы протоколов, информацию о лицензиях и сертификатах, а также отзывы клиентов.
