Современные силовые кабельные системы: технологии и применение в промышленности

Силовые кабели — это кровеносная система современной промышленности. Они обеспечивают бесперебойную передачу электроэнергии, питая станки, линии автоматизации, серверные центры и целые производственные комплексы. В условиях роста энергопотребления и цифровизации предприятий выбор правильного кабеля на https://rscable.ru/ становится критически важным. Современные технологии позволяют создавать надёжные, долговечные и безопасные решения, но для их эффективного применения необходимо разбираться в типах кабелей, материалах и условиях эксплуатации.

Типы силовых кабелей и их применение: физические принципы и технические нюансы

Силовые кабели различаются не только по напряжению, но и по физическим характеристикам, определяющим их эффективность в разных условиях. Рассмотрим каждый тип с точки зрения электротехники, материаловедения и практической эксплуатации.


1. Низковольтные кабели (до 1 кВ)

Физические основы

Низковольтные кабели работают в диапазоне напряжений, где основные потери энергии связаны не с пробоем изоляции, а с омическими потерями (нагревом проводника из-за сопротивления).

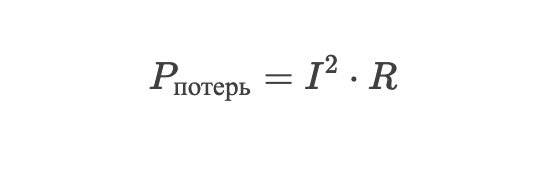

Формула потерь мощности:

где:

  • (I) — ток в проводнике,
  • (R) — сопротивление проводника.

Чем выше ток, тем сильнее нагрев, поэтому сечение кабеля подбирают с запасом.

Ключевые особенности

  1. Гибкость и компактность

    • Используются многопроволочные жилы для уменьшения механических напряжений при изгибе.
    • В гибких кабелях (например, КГ) применяется резиновая изоляция, выдерживающая многократные перегибы.
  2. Изоляционные материалы

    • ПВХ (PVC) — дешёвый, но при нагреве выше +70°C теряет эластичность.
    • Резина — устойчива к вибрациям, но боится масел и УФ-излучения.
    • Полиэтилен (PE) — более термостойкий, чем ПВХ.
  3. Проблемы эксплуатации

    • Скин-эффект (на высоких частотах ток вытесняется к поверхности проводника) незначителен, но может учитываться в системах с частотными преобразователями.
    • Коррозия контактов — особенно критична для алюминиевых кабелей в условиях высокой влажности.

Пример: В офисных зданиях используют кабели ВВГнг-LS (медь, ПВХ-изоляция с пониженным дымовыделением), так как они сочетают безопасность и гибкость.


2. Средневольтные кабели (1–35 кВ)

Физические основы

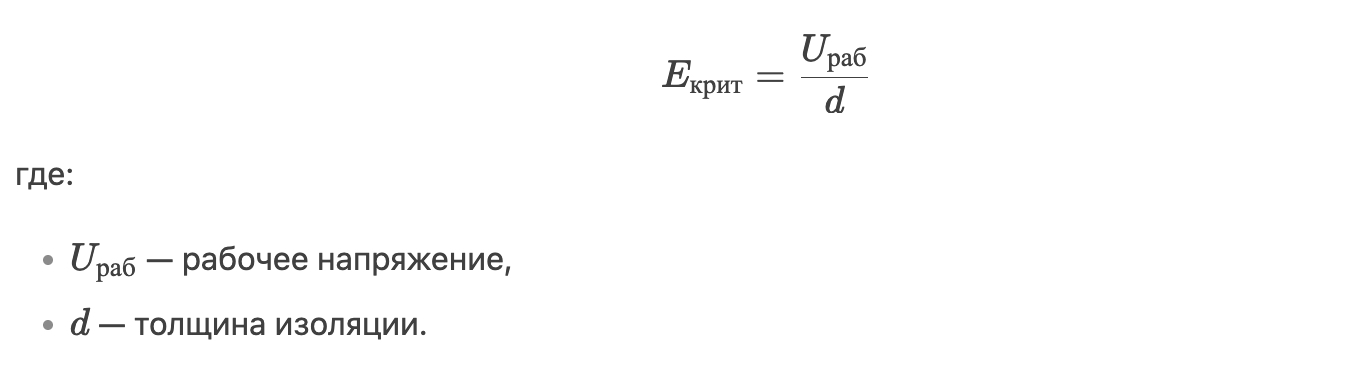

При повышении напряжения ключевым фактором становится электрическая прочность изоляции. Пробой возникает при достижении критической напряжённости поля:



Чтобы избежать пробоя, применяют многослойную изоляцию и экранирование.

Ключевые особенности

  1. Конструкция

    • Экранирование — металлическая оплётка или полупроводящий слой для выравнивания электрического поля.
    • Изоляция XLPE (сшитый полиэтилен) — выдерживает до +90°C, обладает высокой диэлектрической прочностью.
  2. Потери в диэлектрике

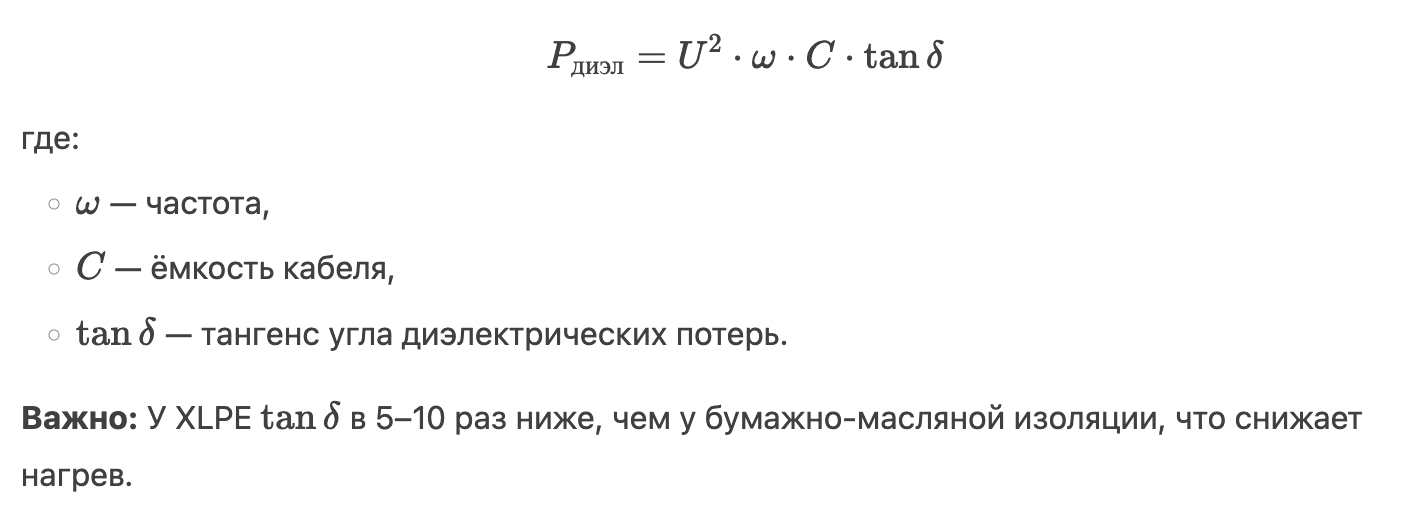

    В переменном поле изоляция нагревается из-за диэлектрических потерь:

  3. Проблемы эксплуатации

    • Частичные разряды — микроскопические пробои в пустотах изоляции, ведущие к её постепенному разрушению.
    • Термическая деградация — при перегрузках изоляция теряет свойства.

Пример: В промышленных сетях 10 кВ используют кабели АПвБбШп (алюминий, XLPE, броня), так как они устойчивы к механическим повреждениям и имеют низкие диэлектрические потери.


3. Высоковольтные кабели (свыше 35 кВ)

Физические основы

На высоких напряжениях критичны:

  • Коронарные разряды — ионизация воздуха вокруг проводника, ведущая к потерям энергии.
  • Ёмкостные токи — большая ёмкость длинных кабелей создаёт реактивную мощность, требующую компенсации.

Ключевые особенности

  1. Конструкция

    • Многослойная изоляция — комбинация XLPE и экранов для подавления частичных разрядов.
    • Газонаполненные кабели — SF₆ (элегаз) увеличивает электрическую прочность.
  2. Охлаждение

    • Для снижения потерь применяют принудительное охлаждение (например, циркуляция масла в кабелях типа МВДТ).
  3. Проблемы эксплуатации

    • Термомеханические напряжения — нагрев вызывает расширение проводника, что требует специальных креплений.
    • Старение изоляции — под действием электрического поля полимеры постепенно теряют диэлектрические свойства.

Пример: В магистральных ЛЭП 110 кВ и выше используют кабели АПвПу с изоляцией из сшитого полиэтилена и гидрофобным заполнителем для защиты от влаги.


Сравнительная таблица с физическими параметрами

Параметр Низковольтные Средневольтные Высоковольтные
Напряжение До 1 кВ 1–35 кВ Свыше 35 кВ
Основные потери Омические ((I^2R)) Диэлектрические + омические Коронарные + ёмкостные
Критический фактор Нагрев проводника Частичные разряды Термомеханические нагрузки
Тип изоляции ПВХ, резина XLPE XLPE + газонаполненная
Температурный режим -30°C … +70°C -50°C … +90°C -60°C … +120°C

Вывод

Выбор силового кабеля — это компромисс между:

  • Электрическими параметрами (напряжение, ток, частота),
  • Физическими ограничениями (нагрев, пробой, старение),
  • Условиями эксплуатации (температура, влажность, механические нагрузки).

Понимание этих нюансов позволяет проектировать энергосистемы с максимальной надёжностью и экономической эффективностью.

Материалы и технологии

1. Проводники: медь vs алюминий

Критерий Медь Алюминий
Электропроводность Высокая (лучше проводит ток) Ниже (~60% от меди)
Вес Тяжелее Легче
Стоимость Дороже Дешевле
Гибкость Хорошая Менее гибкий
Коррозия Устойчива Требует защиты от окисления

Выбор: Медь предпочтительна для высоконагруженных систем, алюминий — для протяжённых линий с ограниченным бюджетом.

2. Изоляция

  • ПВХ (поливинилхлорид) — недорогой, гибкий, но менее устойчив к высоким температурам.
  • Сшитый полиэтилен (XLPE) — выдерживает высокие нагрузки, устойчив к нагреву, применяется в средневольтных и высоковольтных сетях.
  • Резиновая изоляция — гибкость и стойкость к механическим повреждениям, используется в мобильных установках.

Сферы применения

  • Энергетика: передача электроэнергии от генерации к потребителям.
  • Промышленность: питание станков, конвейеров, автоматизированных линий.
  • Строительство: разводка электросетей в зданиях и инфраструктурных объектах.
  • Нефтегазовая отрасль: эксплуатация в экстремальных условиях (влажность, химические воздействия).

Выбор и монтаж: ключевые рекомендации

  1. Определите нагрузку — рассчитайте токи и возможные пиковые нагрузки.
  2. Учитывайте условия эксплуатации — температура, влажность, механические воздействия.
  3. Выбирайте правильную изоляцию — для агрессивных сред подходят кабели с защитными экранами.
  4. Соблюдайте правила монтажа — избегайте перегибов, используйте короба и защитные трубы.

Заключение

Современные силовые кабели — это высокотехнологичные решения, от которых зависит бесперебойная работа предприятий. Правильный выбор материалов, типа кабеля и способа монтажа позволяет минимизировать риски аварий, снизить энергопотери и повысить эффективность бизнеса. Инвестируя в качественные кабельные системы, компании обеспечивают долгосрочную стабильность своих энергетических инфраструктур.

Таблица сравнения силовых кабелей

Тип кабеля Материал проводника Изоляция Макс. нагрузка Температурный диапазон Основные сферы применения
Низковольтный Медь / Алюминий ПВХ, резина До 1 кВ -30°C до +70°C Здания, станки, освещение
Средневольтный Медь XLPE, бумажно-масляная До 35 кВ -50°C до +90°C Промышленные сети, подстанции
Высоковольтный Медь / Алюминий XLPE, газонаполненная Свыше 35 кВ -60°C до +120°C Магистральные ЛЭП, энергосистемы

Эта таблица поможет быстро сравнить ключевые параметры и подобрать оптимальное решение для конкретных задач.
